一、基礎概念：什么是MEMS空麥？

定義

空麥：指電容式MEMS氣流壓力傳感器（別稱：MEMS空麥）。

核心技術：MEMS(微機電系統)——將微機械結構與電路集成在硅芯片上的微型系統。

主要特征

體積小、成本低：適合批量自動化生產。

傳感方式：電容式(Capacitive)。

檢測原理：非電阻或熱學變化，而是通過檢測電容變化來感知物理量。

二、核心工作原理

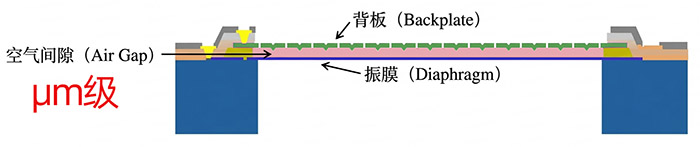

物理結構(由三部分構成可變電容器)

振膜(Diaphragm)：納米級可動薄膜（可動電極）。

背板(Backplate)：剛性多孔硅板（固定電極）。

空氣間隙(AirGap)：兩者間的微米級空隙。

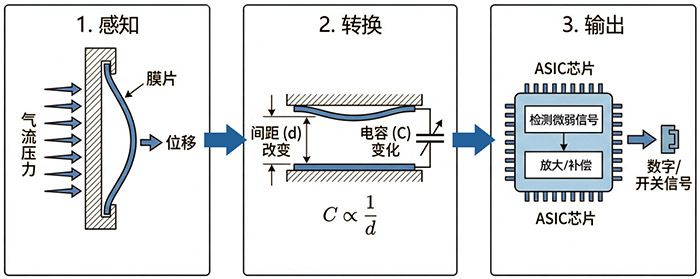

工作流程(物理-機械-電轉換)

感知：氣流壓力→→膜片位移。

轉換：間距改變→→電容(CC)變化(公式：C∝1/dC∝1/d)。

輸出：ASIC芯片檢測微弱信號→→放大/補償→→輸出數字/開關信號。

三、技術對比：電容式vs壓阻式

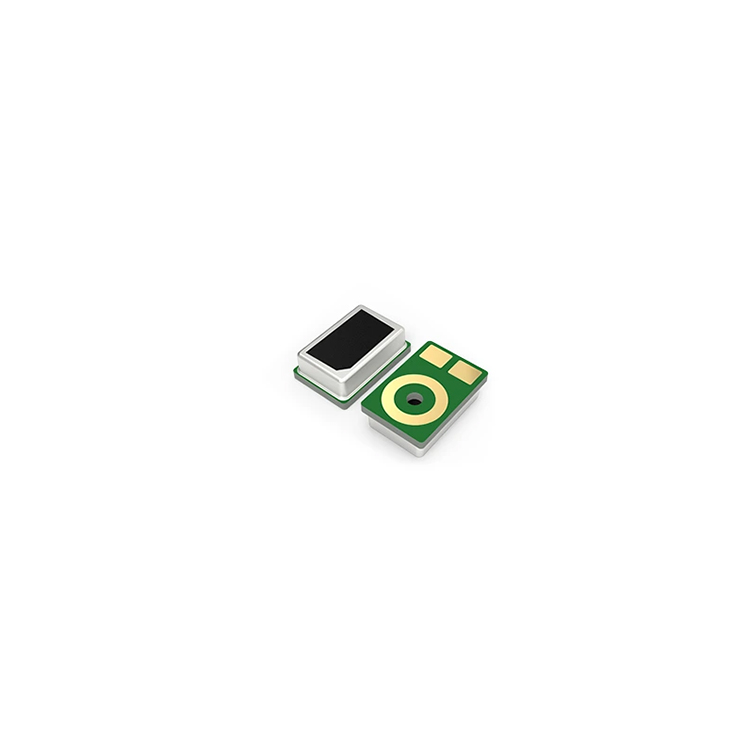

四、MS2102AB-M00核心優勢

極致尺寸：2.7x1.8mm封裝，適應緊湊結構。

優異防護：

防油/防酸：優于駐極體，壽命更長。

耐高溫：支持260℃SMT自動化生產。

性能卓越：

高靈敏度&快速響應：硬件級比較速度，秒殺傳統軟件輪詢。

高一致性：提升用戶抽吸口感的統一性。

安全機制：

防自燃/干燒：電容變化容錯率高。

防誤觸：具備防自啟、自檢機制。

五、面臨的挑戰與對策

三大技術挑戰

信號微弱：電容變化量極小，易受干擾。

寄生電容：引線和封裝產生的寄生電容可能淹沒信號。

非線性輸出：輸出與間距成反比，需線性化處理。

解決方案

高性能ASIC芯片進行信號放大與補償。

特殊的差分電容檢測電路設計。

關鍵：嚴格的PCB布局規范。

六、應用指南：PCBLayout

信號線處理(C+)：

極易受手觸、油滴干擾導致自啟。

要求：走線長度，外蓋白油保護。
