本文提出并實驗驗證了一種基于InP/InGaAsP多量子阱半導體光放大器的光纖環形腔激光器。該激光器以InP/InGaAsP多量子阱作為增益介質，以光纖布拉格光柵作為波長選擇器。實驗結果表明：當InGaAsP多量子阱的注入電流增大時，其輸出放大自發輻射光譜的中心波長會發生藍移；在注入電流為220 mA、光纖布拉格光柵工作溫度為23℃的條件下，可獲得中心波長1549.66 nm、最大輸出功率1.524 mW的激光，電光轉換效率為1.1%；該激光器的閾值電流為78 mA。當光纖布拉格光柵的工作溫度從8℃升至28℃時，輸出激光的中心波長從1549.27 nm變?yōu)?549.59 nm，這表明該激光器具備良好的溫度穩定性。

1.引言

工作波長為1.55 μm的光纖激光器被廣泛應用于光纖通信、光纖傳感、微波與毫米波光子學、光信息處理及激光加工等領域1-4。1.55 μm波段的光纖激光器主要分為鉺摻雜光纖激光器5、基于半導體光放大器的光纖激光器6,7以及拉曼光纖激光器。其中，鉺摻雜光纖激光器與拉曼光纖激光器屬于全光纖結構；而基于鉺摻雜光纖放大器與半導體光放大器的光纖激光器，則是在激光諧振腔中插入獨立工作元件（光放大器，由電注入驅動）作為增益介質的激光器。據我們所知，目前關于基于半導體光放大器的光纖激光器的文獻報道相對較少。

近年來，關于InP/InGaAsP多量子阱半導體材料的放大自發輻射已有大量報道：2012年，Yeh等人利用超結構半導體光放大器與鉺摻雜光纖放大器，獲得了超寬譜自發輻射光源，可在1464.0~1578.0 nm波段實現帶寬增益放大8；2015年，Lin等人模擬并探討了InGaAs多量子阱結構對其自發輻射特性的影響9；2016年，Xia與Ghaffouri-Shiraz利用量子阱傳輸線模型，研究了應變對量子阱自發輻射的作用，結果表明：在特定條件下，應變對量子阱自發輻射強度的影響可忽略不計10；在前期工作中，我們研究了InP/InGaAsP多量子阱結構的自發輻射線形函數，發現其自發輻射線形符合高斯函數分布11。

在本文中，提出了一種基于InP/InGaAsP多量子阱半導體光放大器的光纖環形腔激光器，其中光纖布拉格光柵被用作波長選擇器。本文探討了光纖布拉格光柵的工作溫度以及半導體光放大器的注入電流對激光器輸出特性的影響。

2.實驗裝置

圖1展示了基于半導體光放大器的光纖環形腔激光器的schematic示意圖。該環形腔激光器由以下部件組成：半導體光放大器（THORLABS，S9FC）、偏振控制器、光纖環形器、光纖布拉格光柵、溫度控制器，以及分光比為9:1的光纖耦合器。環形腔長度約為6米。

光纖環形器的作用是將光纖布拉格光柵引入激光腔中；光纖布拉格光柵用作波長選擇器，溫度控制器則用于調控光纖布拉格光柵的工作溫度；偏振控制器用于調整腔內光場的偏振方向。實驗中采用光譜分析儀（安立，MS9710C）對激光器的輸出光譜進行測量。

3.基本原理

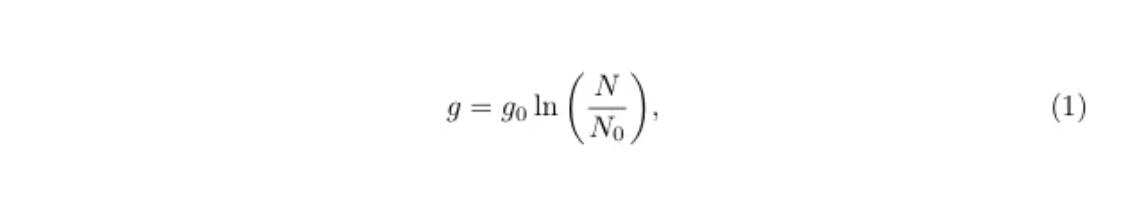

忽略非輻射復合的情況下，多量子阱半導體的光增益g與載流子濃度N之間的對數關系可表示為12

式中，g0是量子阱結構的增益系數，N0是透明載流子濃度。式（1）表明，隨著載流子濃度的增加，多量子阱半導體的光增益會趨于飽和。

在平均場近似下，基于多量子阱半導體光放大器的激光器的載波速率方程可表示為13

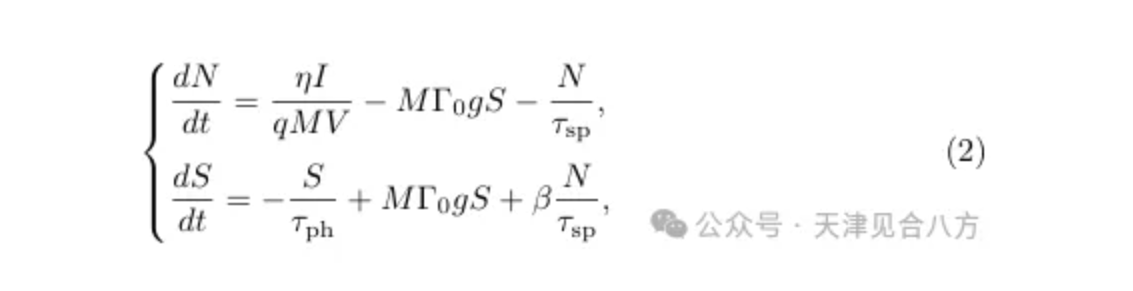

式中，S表示光子數密度，η為電流注入因子，q為電子電荷，τph為光子壽命（與腔內損耗相關），τsp為載流子壽命，β為自發輻射因子，г0為單量子阱的限制因子，V為有源區體積，M為量子阱的數量。

式（2）所示的動態速率方程可通過四階龍格-庫塔法求解，求解過程中可觀察到載流子與光子數密度之間的弛豫振蕩，最終系統可達到穩定狀態14。

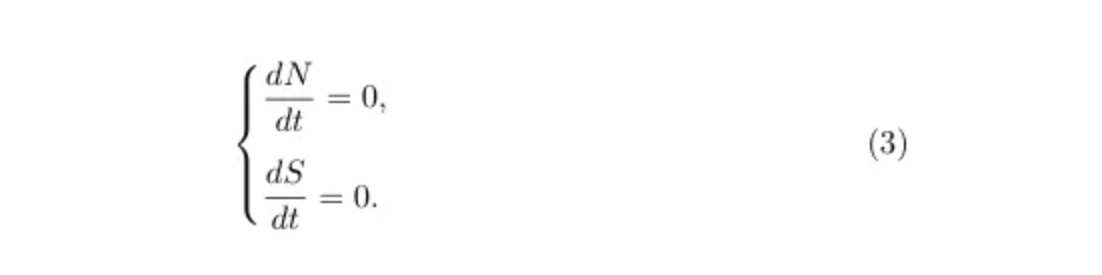

當電流I注入激光器后，經過一個暫態過程，電子濃度與光子濃度會達到穩態，此時有

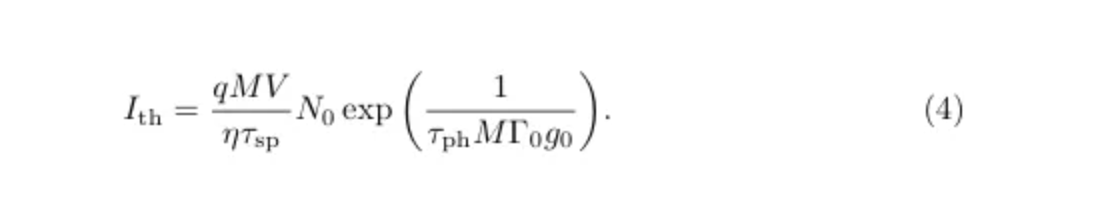

閾值電流定義在β的特殊條件下，此時閾值電流Ith可表示為

閾值電流由激光器的結構參數以及光子壽命共同決定，而光子壽命則由腔損耗決定。

4.結果與討論

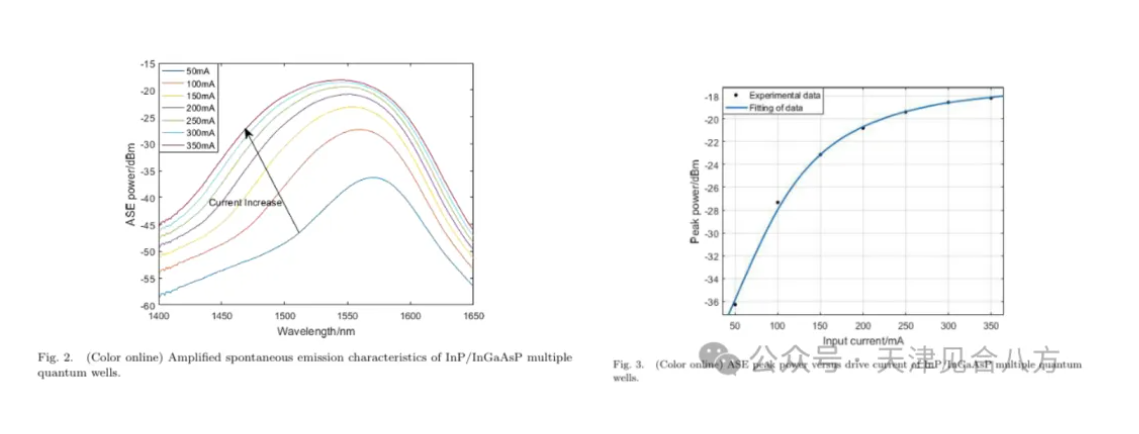

圖2展示了不同注入電流下InP/InGaAsP多量子阱的放大自發輻射特性。在特定注入電流與工作溫度下，InP/InGaAsP多量子阱的放大自發輻射譜線形狀可通過高斯函數描述11。當注入電流逐漸增大時，放大自發輻射的峰值功率會逐漸趨于飽和（如圖3所示），這一現象由式（1）所述的增益飽和效應導致，與理論推導一致。隨著注入電流的增加，InP/InGaAsP多量子阱的放大自發輻射中心波長會向短波方向偏移，且放大自發輻射光譜的帶寬會增大。

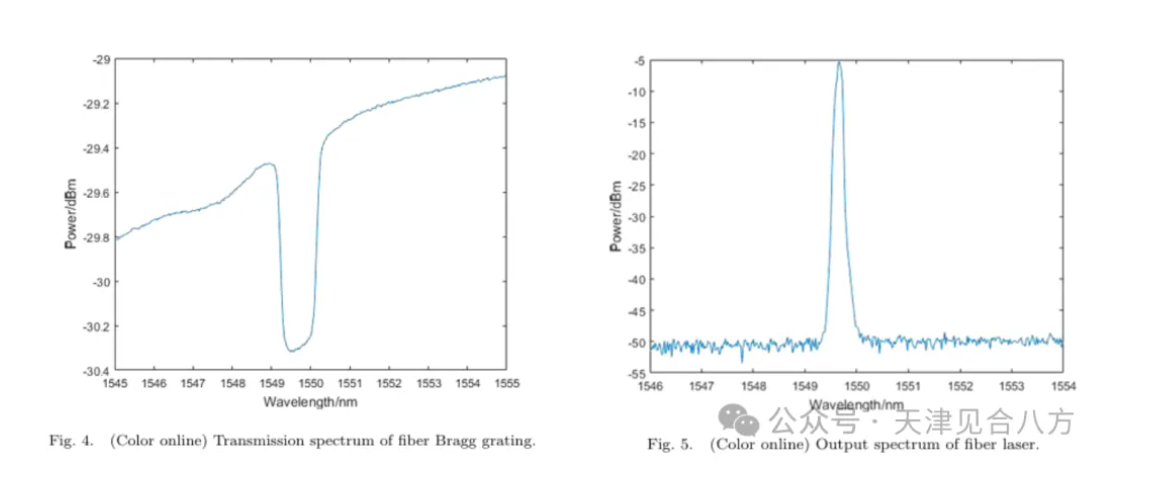

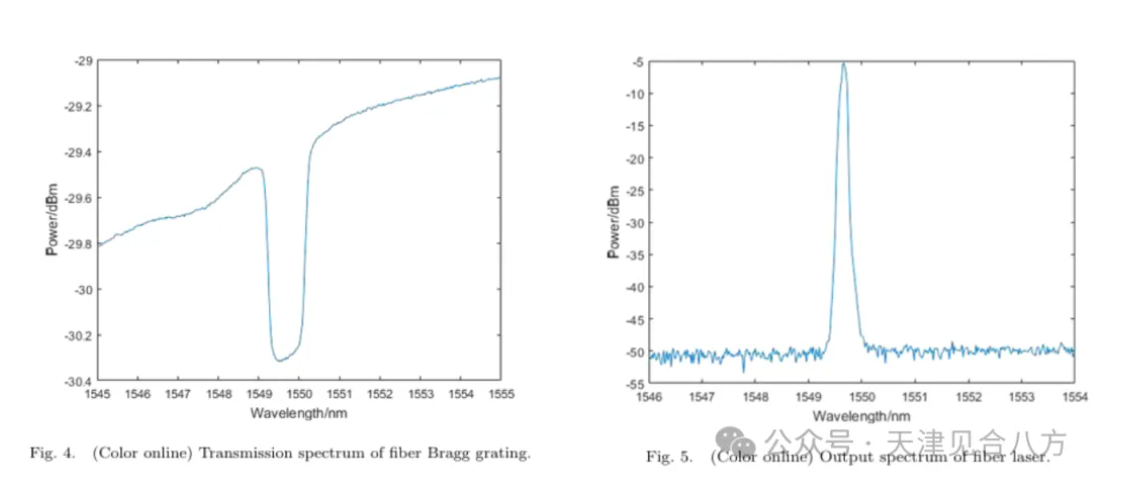

在20℃的工作溫度下，光纖布拉格光柵的透射光譜如圖4所示：中心波長為1549.38 nm，3dB帶寬為0.49 nm。

當光纖布拉格光柵在23℃下工作、且半導體光放大器的注入電流為100 mA時，光纖激光器的輸出光譜如圖5所示：中心波長為1549.66 nm（處于激射狀態），平均輸出功率為- 5 dBm，信噪比為45 dB，激光器的線寬約為2.3 MHz。

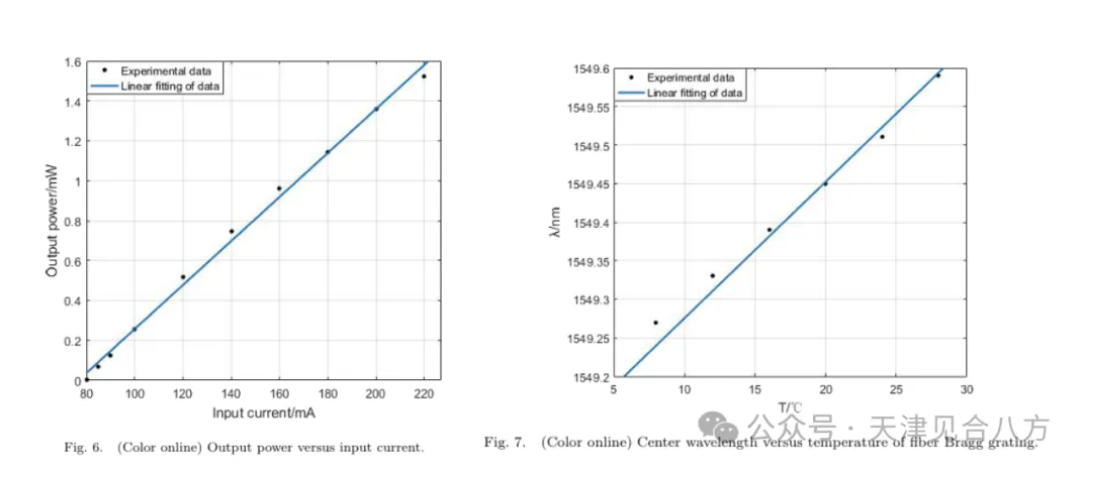

將光纖布拉格光柵的工作溫度保持在23℃時，激光器輸出功率與半導體光放大器注入電流的關系如圖6所示。數據顯示：閾值注入電流為78 mA；當注入電流為220 mA時，可獲得1.524 mW的最大輸出功率，電光轉換效率為1.1%；效率較低的原因是實驗中所用的連接器存在較高的連接損耗，且電光轉換效率本身偏低。

激光器輸出中心波長與光纖布拉格光柵工作溫度的關系如圖7所示：當光纖布拉格光柵的工作溫度從8℃升至28℃時，激光器輸出中心波長從1549.27 nm變化到1549.59 nm，僅偏移了0.32 nm。這表明該激光器具備良好的溫度穩定性。

將光纖布拉格光柵的工作溫度保持在23℃時，激光器輸出功率與半導體光放大器注入電流的關系如圖6所示。數據顯示：閾值注入電流為78 mA；當注入電流為220 mA時，可獲得1.524 mW的最大輸出功率，電光轉換效率為1.1%；效率較低的原因是實驗中所用的連接器存在較高的連接損耗，且電光轉換效率本身偏低。

激光器輸出中心波長與光纖布拉格光柵工作溫度的關系如圖7所示：當光纖布拉格光柵的工作溫度從8℃升至28℃時，激光器輸出中心波長從1549.27 nm變化到1549.59 nm，僅偏移了0.32 nm。這表明該激光器具備良好的溫度穩定性。

5.結論

InP/InGaAsP多量子阱的放大自發輻射中心波長會隨注入電流的增大向短波方向偏移，且放大自發輻射光譜的帶寬會隨之增加。研究獲得了以下激光器性能參數：激射中心波長為1549.66 nm，閾值注入電流為78 mA；當注入電流為220 mA時，最大輸出功率達1.524 mW，信噪比為45 dB，電光轉換效率為1.1%；所提出的激光器具備良好的溫度穩定性。
