在嵌入式系統中，SPI Flash憑借小巧、低功耗、高速的特性，廣泛用于存儲固件、配置參數等關鍵數據。Rockchip作為主流嵌入式SOC廠商，提供了專門的SFC（Serial Flash Controller）驅動（spi-rockchip-sfc.c），用于高效管理SPI Flash的讀寫傳輸。本文基于Linux內核驅動代碼與Rockchip官方開發指南，深入拆解SFC驅動的核心流程、關鍵機制，并給出實用的問題排查方案，助力開發者快速定位問題。

一、SFC驅動核心功能概覽

Rockchip SFC驅動是Linux內核級SPI內存設備驅動，專為Rockchip SOC（如RK3506、RV1126、RV1103等）設計，核心特性包括：

?支持SPI Nor Flash等串行存儲設備，兼容摩托羅拉SPI協議；

?支持DMA傳輸（大數據場景）與FIFO輪詢（小數據場景），降低CPU占用；

?集成DLL（Delay Line）延遲調優，保障高速傳輸（最高150MHz）穩定性；

?支持多片選（最多2路）、靈活的位寬配置（2/4/8位）與Dummy周期調整；

?完善的電源管理（Runtime PM +系統休眠喚醒）。

適用場景：嵌入式系統中SPI Flash的固件升級、數據讀寫、配置存儲等場景。

二、驅動核心流程深度解析

SFC驅動的工作流程可分為三大核心環節：驅動初始化、數據傳輸（exec_mem_op）、關鍵輔助機制（DLL調優、中斷處理）。

2.1驅動初始化流程（probe函數）

probe是驅動的“啟動入口”，負責申請硬件資源、初始化控制器狀態，為后續傳輸做準備。

關鍵步驟拆解：

1.資源申請與結構體初始化：

?分配SPI Master結構體，綁定設備私有數據（struct rockchip_sfc）；

?映射SFC控制器寄存器地址（regbase），獲取IO內存訪問權限；

?申請時鐘（hclk：AHB總線時鐘，clk：SFC接口時鐘）并使能；

?申請中斷，注冊中斷處理函數（處理DMA傳輸完成事件）。

2.硬件配置初始化：

?解析DTS配置（片選GPIO、復位GPIO、DMA開關、時鐘頻率等）；

?初始化控制器：重置FSM（狀態機）與FIFO（rockchip_sfc_reset），清除中斷掩碼（rockchip_sfc_irq_mask）；

?讀取控制器版本（rockchip_sfc_get_version），適配不同版本特性（如VER4+支持更大IO尺寸）；

?配置最大IO傳輸長度（max_iosize）、DLL最大延遲單元（max_dll_cells）。

3.設備注冊：

?初始化DMA緩沖區（若啟用），映射物理地址；

?注冊SPI Master到內核，完成驅動加載。

初始化流程圖：

2.2數據傳輸核心流程（exec_mem_op函數）

這是驅動的“業務核心”，負責處理SPI Flash的讀寫、擦除等操作，支持DMA與FIFO輪詢兩種傳輸模式。

關鍵步驟拆解：

1.傳輸前準備：

?運行時電源喚醒（pm_runtime_get_sync），確保控制器供電；

?調整傳輸參數（rockchip_sfc_adjust_op_work）：解決“SFC不支持CMD后直接接Dummy周期”的硬件限制，將Dummy周期轉為ADDR周期；

?激活片選（rockchip_sfc_set_cs_gpio）：通過GPIO拉低對應片選，選中目標設備。

2.傳輸配置：

?調用rockchip_sfc_xfer_setup配置控制器寄存器：

命令配置（opcode、命令位寬、DTR模式）；

地址配置（地址長度、位寬、DTR模式）；

Dummy周期配置（根據位寬調整，如8位總線需分2次傳輸）；

數據配置（傳輸方向、位寬、長度）。

3.數據傳輸：

?判定傳輸模式：數據長度≥64字節（SFC_DMA_TRANS_THRETHOLD）且對齊4字節→DMA傳輸；否則→FIFO輪詢；

?DMA傳輸：初始化完成量（completion），啟動DMA傳輸（rockchip_sfc_xfer_data_dma），等待中斷觸發完成；

?FIFO輪詢：循環讀寫FIFO緩沖區（rockchip_sfc_write_fifo/read_fifo），直到數據傳輸完畢。

4.傳輸后清理：

?等待控制器空閑（rockchip_sfc_xfer_done），避免總線沖突；

?釋放片選（拉高三態）；

?觸發電源休眠（pm_runtime_put_autosuspend），降低功耗。

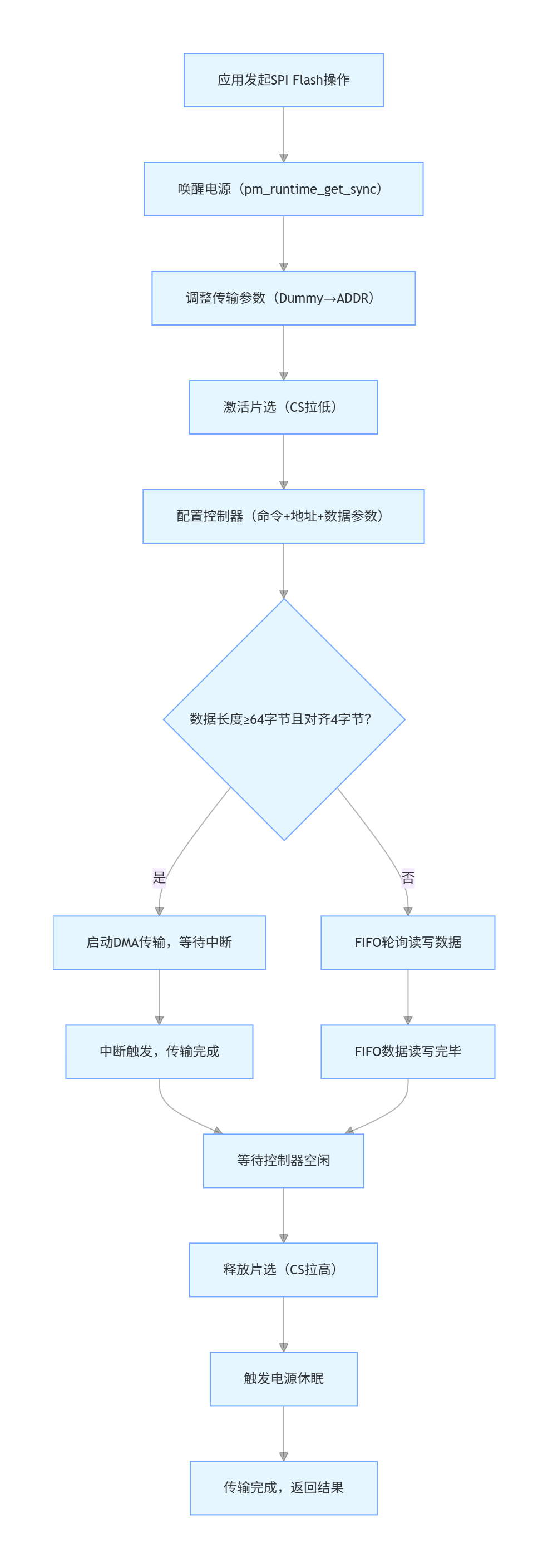

數據傳輸流程圖：

2.3關鍵輔助機制解析

（1）DLL延遲調優（保障高速傳輸穩定性）

當傳輸速率超過50MHz（SFC_DLL_THRESHOLD_RATE）時，信號傳輸延遲可能導致數據采樣錯誤。驅動通過rockchip_sfc_delay_lines_tuning自動調整延遲線：

1.讀取Flash ID作為參考基準；

2.遍歷DLL延遲單元（dll_cells），找到穩定傳輸?shù)挠行^(qū)間；

3.取有效區間中點作為最優延遲值，寫入SFC_DLL_CTRL0寄存器。

?若調優失敗：自動降頻到50MHz，確保傳輸可靠性。

（2）中斷處理

僅用于DMA傳輸場景，中斷處理函數（rockchip_sfc_irq_handler）邏輯簡單：

1.讀取原始中斷狀態寄存器（SFC_RISR）；

2.若檢測到DMA完成中斷（SFC_RISR_DMA），觸發完成量（complete(&sfc->cp)）；

3.清除中斷標志（SFC_ICLR）。

（3）電源管理

?Runtime PM：傳輸時喚醒，閑置時休眠（默認2000ms延遲），降低待機功耗；

?系統休眠/喚醒：休眠時關閉時鐘、保存寄存器狀態；喚醒時恢復配置，重新初始化控制器。

三、常見問題排查指南

結合驅動代碼與實際開發場景，總結以下高頻問題的排查思路：

3.1驅動加載失敗（probe失敗）

可能原因：

?寄存器地址映射失敗（DTS中reg屬性與硬件不匹配）；

?時鐘申請失敗（DTS中clock-names或clocks配置錯誤）；

?中斷申請失敗（中斷號錯誤或被占用）；

?GPIO配置錯誤（片選/復位GPIO未定義或引腳被占用）。

排查步驟：

1.查看內核日志：dmesg | grep rockchip-sfc，定位失敗環節（如“Failed to get sfc interface clk”）；

2.核對DTS配置：確保reg、clocks、interrupts、cs-gpios與SOC datasheet一致；

3.檢查硬件資源：通過cat /proc/interrupts確認中斷是否被占用，ls /sys/class/gpio確認GPIO是否可用。

3.2傳輸無響應/超時

可能原因：

?片選未正確激活（GPIO方向錯誤或電平極性反轉）；

?FIFO讀寫超時（rockchip_sfc_wait_rxfifo_ready/wait_txfifo_ready返回-ETIMEDOUT）；

?控制器未進入工作狀態（SFC_SR寄存器顯示忙碌但無數據傳輸）；

?時鐘未使能或頻率配置錯誤。

排查步驟：

1.示波器抓波形：檢查CLK、CS、MOSI/MISO引腳是否有信號輸出（CS應拉低，CLK應有穩定頻率）；

2.打印寄存器狀態：在超時處添加日志，打印SFC_SR（狀態機）、SFC_FSR（FIFO狀態），確認是否卡在校驗或等待狀態；

3.驗證片選控制：手動觸發片選GPIO電平切換（gpiod_set_value），觀察引腳波形；

4.檢查時鐘：通過clk_get_rate(sfc->clk)打印實際時鐘頻率，確認與配置一致。

3.3數據傳輸錯誤（CRC校驗失敗/數據錯亂）

可能原因：

?位寬配置錯誤（驅動配置與Flash支持的位寬不匹配，如Flash支持4位但驅動配置8位）；

?Dummy周期配置錯誤（未滿足Flash datasheet要求的最小Dummy周期）；

?DLL調優失敗（高速傳輸時未找到穩定延遲值）；

?相位選擇錯誤（SFC_CTRL_PHASE_SEL_NEGETIVE配置與Flash SPI模式不匹配）。

排查步驟：

1.核對Flash參數：確認Flash支持的位寬、Dummy周期、SPI模式（CPHA/CPOL）；

2.檢查傳輸配置：在rockchip_sfc_xfer_setup中添加日志，打印ctrl、cmd、dummy_ext等寄存器值，與Flash要求對比；

3.關閉高速模式：臨時將傳輸速率降至50MHz（規避DLL問題），測試是否恢復正常；

4.驗證FIFO讀寫：小數據傳輸（如1字節）時，打印FIFO讀寫的數據，確認是否與預期一致。

3.4傳輸速率不達標

可能原因：

?DMA未啟用（大數據傳輸仍使用FIFO輪詢，CPU占用高）；

?DLL調優失敗導致降頻；

?時鐘配置錯誤（如VER8+芯片未啟用SCLK_X2_BYPASS，實際速率減半）；

?電源管理策略：autosuspend延遲過短，頻繁喚醒/休眠影響速率。

排查步驟：

1.確認DMA啟用：檢查DTS中是否未配置rockchip,sfc-no-dma，且傳輸長度≥64字節；

2.查看DLL調優日志：dmesg | grep dll training，確認是否調優成功（如“dll training success in 150MHz”）；

3.調整時鐘配置：VER8+芯片需在DTS中添加rockchip,sclk-x2-bypass，確保速率翻倍；

4.優化電源管理：增大autosuspend延遲（如rockchip,autosuspend-delay-ms = <5000>），減少休眠喚醒開銷。

3.5 SPI無信號輸出

可能原因：

?控制器未復位（SFC_RCVR_RESET未置位）；

?中斷掩碼未清除（SFC_IMR全1，禁止所有中斷）；

?片選未激活（cs-gpios配置錯誤，未拉低）；

?引腳復用配置錯誤（SPI引腳被配置為GPIO功能）。

排查步驟：

1.檢查控制器復位：在probe函數中添加日志，確認rockchip_sfc_reset返回0（復位成功）；

2.清除中斷掩碼：確認rockchip_sfc_irq_mask(sfc, 0xFFFFFFFF)已調用，后續按需解鎖中斷；

3.驗證引腳復用：通過cat /sys/kernel/debug/pinctrl/pinctrl-soc/state查看SPI引腳是否配置為SPI功能；

4.手動激活片選：在傳輸前強制拉低片選GPIO，觀察波形是否正常。

四、優化建議

1.啟用DMA傳輸：對于≥64字節的大數據傳輸，務必啟用DMA（默認啟用，避免配置rockchip,sfc-no-dma），可降低CPU占用率至5%以下；

2.優化DLL調優：高速傳輸（>50MHz）時，確保Flash支持的延遲范圍與驅動DLL參數匹配，必要時在DTS中配置rockchip,max-dll調整最大延遲單元；

3.合理配置PM延遲：根據業務場景調整rockchip,autosuspend-delay-ms（如工業場景設為5000ms，消費電子設為2000ms）；

4.DTS配置規范：嚴格按照SOC datasheet配置reg、clocks、cs-gpios，避免“經驗值”配置（如RK3506的SFC控制器地址為0xff190000）。

五、總結

Rockchip SFC驅動的核心設計圍繞“高效傳輸”與“穩定性”，通過DMA、DLL調優、靈活的電源管理實現SPI Flash的高速可靠讀寫。排查問題時，需遵循“從驅動加載→硬件配置→傳輸流程”的順序，結合內核日志、示波器波形、寄存器狀態逐步定位根因。

建議開發者在調試前：

1.通讀SOC datasheet，明確SFC控制器的寄存器定義與硬件限制；

2.參考Rockchip官方開發指南，確保DTS配置符合規范；

3.啟用驅動調試日志（dev_dbg），通過dmesg輸出關鍵流程信息。

通過本文的流程解析與排查指南，希望能幫助開發者快速掌握SFC驅動的核心邏輯，高效解決實際開發中的問題。如果需要進一步深入某個環節（如DLL調優原理、DMA緩沖區管理），歡迎在評論區留言交流！
