TSC2046：低電壓 I/O 觸摸屏控制器的全方位解析

在當今的電子設備中，觸摸屏的應用越來越廣泛，從智能手機到平板電腦，再到各種工業控制設備，觸摸屏為用戶提供了更加直觀、便捷的交互方式。而 TSC2046 作為一款低電壓 I/O 觸摸屏控制器，在這一領域發揮著重要的作用。今天，我們就來深入了解一下 TSC2046 的特點、應用以及工作原理。

文件下載：tsc2046.pdf

一、TSC2046 產品概述

TSC2046 是德州儀器（Texas Instruments）推出的一款下一代 4 線觸摸屏控制器，它是 ADS7846 的升級版本，支持 1.5V 至 5.25V 的低電壓 I/O 接口，并且與現有的 ADS7846 100% 引腳兼容，可以直接替換使用，這為現有應用的升級提供了極大的便利。

1.1 產品特性

• 寬電壓工作范圍：TSC2046 可以在 2.2V 至 5.25V 的電壓下正常工作，數字 I/O 電壓范圍為 1.5V 至 5.25V，這使得它能夠適應不同的電源環境。
• 內部參考電壓：芯片內部集成了 2.5V 的參考電壓，可用于輔助輸入、電池監測和溫度測量等模式，并且在不使用時可以關閉參考電壓以節省功耗。
• 多種測量功能：支持直接電池測量（0V 至 6V）、片上溫度測量和觸摸壓力測量，為系統設計提供了更多的功能選擇。
• 接口兼容性：采用 QSPI 和 SPI 3 線接口，方便與微控制器或數字信號處理器進行通信。
• 自動掉電功能：在不進行轉換時，TSC2046 可以自動進入低功耗模式，降低系統的整體功耗。
• 多種封裝形式：提供 TSSOP - 16、QFN - 16 和 VFBGA - 48 等多種封裝形式，滿足不同應用場景的需求。

1.2 應用領域

TSC2046 適用于多種需要觸摸屏交互的設備，如個人數字助理（PDA）、便攜式儀器、銷售點終端、尋呼機、觸摸屏顯示器和手機等。

二、電氣特性分析

2.1 模擬輸入特性

TSC2046 的模擬輸入具有較寬的輸入范圍和較低的泄漏電流。其滿量程輸入跨度為 0 至 VREF，絕對輸入范圍為 -0.2V 至 +VCC + 0.2V，輸入電容典型值為 25pF，泄漏電流最大值為 0.2μA。這些特性保證了在不同輸入信號下的穩定性能。

2.2 系統性能指標

系統分辨率為 12 位，無丟失碼，積分線性誤差最大為 ±2 LSB，偏移誤差最大為 ±6 LSB，增益誤差最大為 ±4 LSB，噪聲為 70μVrms。這些指標表明 TSC2046 在數據轉換方面具有較高的精度和穩定性。

2.3 采樣動態特性

在采樣動態方面，轉換時間為 3 至 12 個時鐘周期，采集時間為 500 個時鐘周期，吞吐量速率最高可達 125kHz，多路復用器建立時間為 100ns，孔徑延遲為 100ns，孔徑抖動為 12ps，通道間隔離度為 70dB。這些特性決定了 TSC2046 在高速采樣和多通道切換時的性能表現。

2.4 開關驅動特性

開關驅動器的導通電阻 Y+、X+ 典型值為 5Ω，Y -、X - 典型值為 6Ω，驅動電流最大為 50mA。在實際應用中，需要注意驅動電流不能超過最大值，以免導致器件性能下降。

2.5 參考輸出和輸入特性

內部參考電壓為 2.45V 至 2.55V，典型值為 2.50V，參考電壓漂移為 15ppm/°C，靜態電流為 500μA。參考輸入范圍為 1V 至 +VCC，輸入電流非常低（典型值 < 13μA）。在使用參考輸入時，需要注意參考電壓的穩定性和噪聲問題，以確保轉換精度。

2.6 電池監測和溫度測量特性

電池監測輸入電壓范圍為 0.5V 至 6.0V，輸入阻抗為 10kΩ，采樣精度為 ±2%。溫度測量范圍為 -40°C 至 +85°C，分辨率為 1.6°C/LSB（差分方法）或 0.3°C/LSB（TEMP0 方法），精度為 ±2°C 或 ±3°C。這些特性使得 TSC2046 能夠準確地監測電池狀態和環境溫度。

三、工作原理詳解

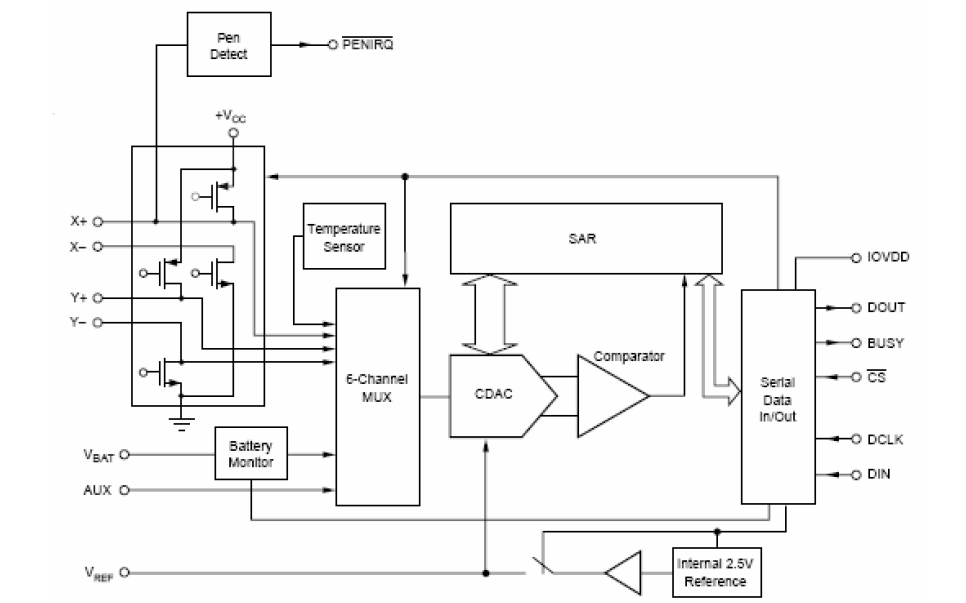

3.1 基本架構

TSC2046 是一款經典的逐次逼近寄存器（SAR）模數轉換器（ADC），基于電容再分配架構，本身包含采樣保持功能。它采用 0.6μm CMOS 工藝制造，具有低功耗和高集成度的特點。

3.2 模擬輸入和多路復用器

模擬輸入（X -、Y - 和 Z 位置坐標、輔助輸入、電池電壓和芯片溫度）通過多路復用器提供給轉換器。獨特的低導通電阻觸摸屏驅動開關配置允許未選中的 ADC 輸入通道為外部設備（如觸摸屏）提供電源，相應的引腳提供接地。通過保持轉換器的差分輸入和差分參考架構，可以消除每個觸摸屏驅動開關導通電阻帶來的誤差。

3.3 內部參考電壓

TSC2046 內部的 2.5V 參考電壓可以通過控制位 PD1 開啟或關閉。通常，內部參考電壓僅在單端模式下用于電池監測、溫度測量和輔助輸入。在差分模式下使用時，可以獲得最佳的觸摸屏性能。為了與 ADS7843 兼容，必須將內部參考電壓關閉。

3.4 參考輸入和測量誤差

參考輸入的電壓差決定了模擬輸入范圍，TSC2046 可以在 1V 至 +VCC 的參考電壓下工作。當參考電壓降低時，每個數字輸出代碼的模擬電壓權重也會降低，ADC 固有的任何偏移或增益誤差在 LSB 大小方面會顯得更大。因此，在使用較低參考電壓時，需要注意提供干凈的布局和低噪聲的電源、參考和輸入信號。

3.5 觸摸屏建立時間

在某些應用中，為了過濾觸摸屏拾取的噪聲，可能需要在觸摸屏兩端添加外部電容。這些電容會導致觸摸屏在被觸摸時需要一定的建立時間，通常表現為增益誤差。可以通過停止或減慢 TSC2046 的 DCLK 時鐘、僅在差分模式下操作或采用 15 時鐘/轉換模式等方法來解決這個問題。

3.6 溫度測量原理

TSC2046 的溫度測量基于半導體結在固定電流水平下的特性。通過測量二極管的正向電壓（VBE）隨溫度的變化，可以預測環境溫度。它提供了兩種工作模式：一種需要在已知溫度下進行校準，只需一次讀數即可預測環境溫度；另一種不需要校準，采用兩次測量方法來消除絕對溫度校準的需要，實現 2°C 的精度。

3.7 電池測量原理

TSC2046 可以監測電壓調節器另一側的電池電壓，電池電壓范圍為 0V 至 6V。輸入電壓（VBAT）被除以 4，以便 5.5V 的電池電壓在 ADC 中表示為 1.375V。為了最小化功耗，分壓器僅在采樣期間開啟。

3.8 壓力測量原理

TSC2046 支持兩種觸摸壓力測量方法。第一種方法需要知道 X 板電阻、測量 X 位置以及觸摸屏的兩個額外交叉面板測量（Z1 和 Z2）；第二種方法需要知道 X 板和 Y 板電阻、測量 X 位置和 Y 位置以及 Z1。通過相應的公式可以計算出觸摸電阻。

四、數字接口與控制

4.1 數字接口操作

TSC2046 的數字接口采用串行通信方式，每個通信周期由八個時鐘周期組成，一次完整的轉換需要三個串行通信，共 24 個時鐘周期。通過 DIN 引腳提供控制字節，控制字節包含啟動轉換、尋址、ADC 分辨率、配置和掉電等信息。

4.2 控制字節詳解

控制字節由 8 位組成，分別為 S（啟動位）、A2 - A0（通道選擇位）、MODE（12 位/8 位轉換選擇位）、SER/DFR（單端/差分參考選擇位）和 PD1 - PD0（掉電模式選擇位）。這些位的不同組合決定了轉換器的工作模式和輸入配置。

4.3 PENIRQ 輸出功能

PENIRQ 輸出用于檢測觸摸屏是否被觸摸。在掉電模式下（PD0 = 0），Y 驅動器開啟，將觸摸屏的 Y 平面連接到地。當屏幕被觸摸時，X + 輸入通過觸摸屏被拉到地，PENIRQ 輸出變?yōu)榈碗娖剑|發處理器的中斷。在測量 X、Y 和 Z 位置期間，PENIRQ 輸出被禁用，以避免內部上拉電阻的泄漏電流影響測量結果。

4.4 不同時鐘周期的轉換模式

TSC2046 支持 16 時鐘/轉換和 15 時鐘/轉換模式。在 16 時鐘/轉換模式下，轉換 n + 1 的控制位可以與轉換 n 重疊，實現每 16 個時鐘周期進行一次轉換。15 時鐘/轉換模式是最快的轉換方式，但大多數微控制器和數字信號處理器的串行接口無法提供 15 個時鐘周期，因此通常用于現場可編程門陣列（FPGA）或?qū)Ｓ?a href="http://www.3532n.com/v/tag/123/" target="_blank">集成電路（ASIC）。

4.5 數據格式

TSC2046 的輸出數據采用直二進制格式，理想輸出代碼與輸入電壓之間存在線性關系。在 8 位轉換模式下，可以提高轉換速度，適用于對數字結果精度要求不高的應用。

五、功耗分析與布局建議

5.1 功耗模式

TSC2046 有全功率（PD0 = 1）和自動掉電（PD0 = 0）兩種主要功耗模式。在高速轉換且 16 時鐘/轉換的情況下，兩種模式的功耗差異不大。但當降低 DCLK 頻率或減少轉換次數時，自動掉電模式可以顯著降低功耗。

5.2 參考模式對功耗的影響

在單端參考模式下，觸摸面板驅動器僅在采集模擬輸入電壓時開啟；而在差分參考模式下，外部設備在采集和轉換期間都需要供電。因此，在高轉換率的情況下，差分參考模式可能會增加功耗。

5.3 布局建議

為了獲得最佳性能，在布局 TSC2046 電路時需要注意以下幾點：

• 電源要干凈且經過良好的旁路處理，在靠近器件的地方放置 0.1μF 的陶瓷旁路電容，必要時添加 1μF 至 10μF 的電容。
• VREF 引腳一般不需要旁路電容，因?yàn)閮?nèi)部參考電壓由內部運放緩沖。如果使用外部參考電壓，要確保其能夠驅動旁路電容而不產生振蕩。
• GND 引腳要連接到干凈的接地點，最好是模擬地，避免靠近微控制器或數字信號處理器的接地點。
• 在與電阻式觸摸屏連接時，要確保連接短而牢固，減少連接電阻帶來的誤差。
• 對于可能存在 EMI 噪聲的應用，可以采用底部帶金屬層接地的觸摸屏，并在 Y +、Y -、X + 和 X - 引腳到地之間添加濾波電容，但要注意觸摸屏的建立時間。

六、總結

TSC2046 作為一款功能強大的低電壓 I/O 觸摸屏控制器，具有寬電壓工作范圍、多種測量功能、低功耗和高集成度等優點。通過深入了解其電氣特性、工作原理、數字接口和功耗等方面的知識，我們可以更好地將其應用到實際設計中。在布局電路時，遵循合理的布局建議可以提高系統的性能和穩定性。希望本文對電子工程師們?cè)谑褂?TSC2046 進行設計時有所幫助。大家在實際應用中遇到過哪些問題呢？歡迎在評論區交流分享。
