一行業背景與測試痛點概述

隨著消費電子技術的迭代升級，家用吸塵器已從傳統清潔工具向智能化、多功能化設備演進，其電磁兼容性（EMC）表現成為產品上市準入的核心指標之一。

在消費類產品輻射發射（RE）測試中，家用吸塵器因特殊的機械結構與電氣設計，常面臨電磁輻射超標的技術瓶頸，其中金屬伸縮管與內置線束形成的電磁輻射放大效應尤為突出。本文重點關注吸塵器噪聲的耦合路徑“揚聲器”這一環節，對于耦合路徑的管控、減小“揚聲器”音量。

二噪聲源頭的技術分析

1.電機系統的電磁噪聲激勵源

家用吸塵器普遍采用串勵直流電機或無刷直流電機作為動力核心。串勵電機運行時，電刷與換向器的周期性接觸分離會產生電弧放電，形成寬頻帶電磁噪聲（頻率覆蓋 30MHz-1000MHz），該噪聲通過電機電源線傳導至整機線束系統。

無刷電機雖避免了電刷噪聲，但其輸出PWM信號的功率器件高頻開關動作（通常為 20kHz-200kHz）會產生 dv/dt 與 di/dt 突變，通過寄生電容與互感耦合至控制線束，形成二次輻射源，通常諧振在30mhz-100mhz形成超標的包絡。

2.長線束的天線效應與諧振特性

吸塵器金屬伸縮管內部的線束（包括電源線、傳感器信號線、控制線纜）長度通常在 30cm-1.2m 范圍，當線束長度接近某一頻率電磁波的 “1/4 波長” 時，線束會呈現顯著的天線輻射特性（1/4 波長是天線輻射的臨界條件之一）。理論計算表明：

電磁波在空間中傳播時，波長（λ）、頻率（f）和波速（c）滿足基本關系：

λ = c / f

假設吸塵器金屬伸縮管的常見長度為 1m，若該長度對應某一頻率的 “1/4 波長”，則：

1/4 波長 = 1m → 波長 λ = 4×1m = 4m

代入波長 - 頻率公式，計算對應頻率：

f = c / λ = 3×10?米 / 秒 ÷ 4 米 = 75×10?赫茲（Hz）= 75MHz

對于 75MHz 頻率，1/4 波長約為 1m；

對于200Mhz的頻率，1/4波長約為0.375m。

換言之，常見的金屬管長度會放大對應頻率的波長噪聲，加劇50mhz-300mhz頻段的噪聲。

線束在金屬管內形成的 "導線 - 金屬管" 結構類似不規范的同軸傳輸線，由于缺乏屏蔽層與接地設計，線束上的共模電流會通過金屬管內壁反射疊加，形成駐波效應，使特定頻段輻射強度增強 10-15dB。

3.金屬管的電磁波導效應

金屬管作為良導體，其內部空間構成矩形波導結構，當電磁噪聲頻率高于波導截止頻率時，會沿管腔定向傳播并從端口輻射。測試驗證顯示：

直徑 35mm 的金屬管對 100MHz 以上電磁信號的傳輸損耗僅為 2dB/m，遠低于非金屬材質的 15dB/m，導致高頻噪聲可高效輻射至測試環境。

同時，金屬管與吸塵器主機的連接部位若存在阻抗不匹配，會產生反射波，進一步加劇電磁輻射的復雜性。

三案例分析

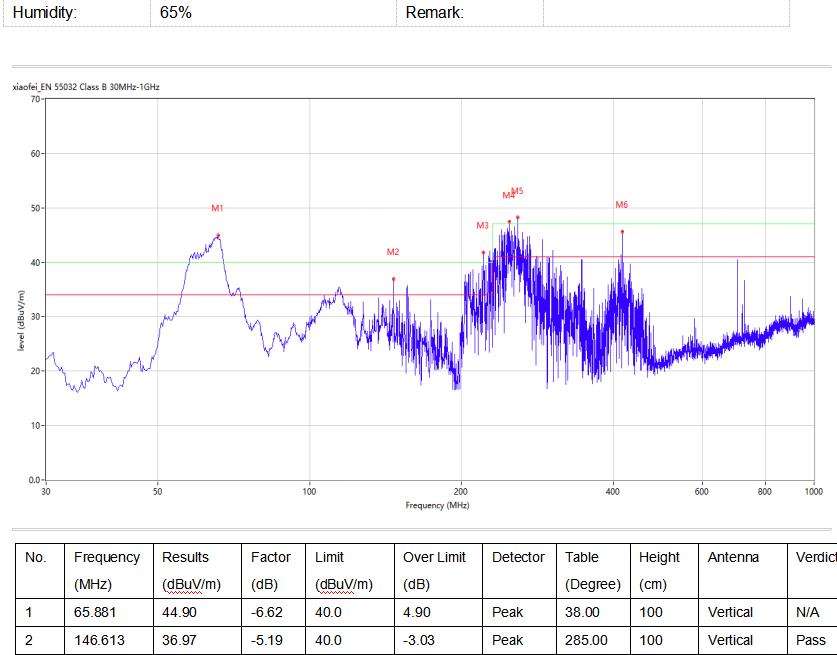

以上摸底數據，當我們反復整改排查驗證，發現金屬導管的影響：

當我們去掉金屬管后：

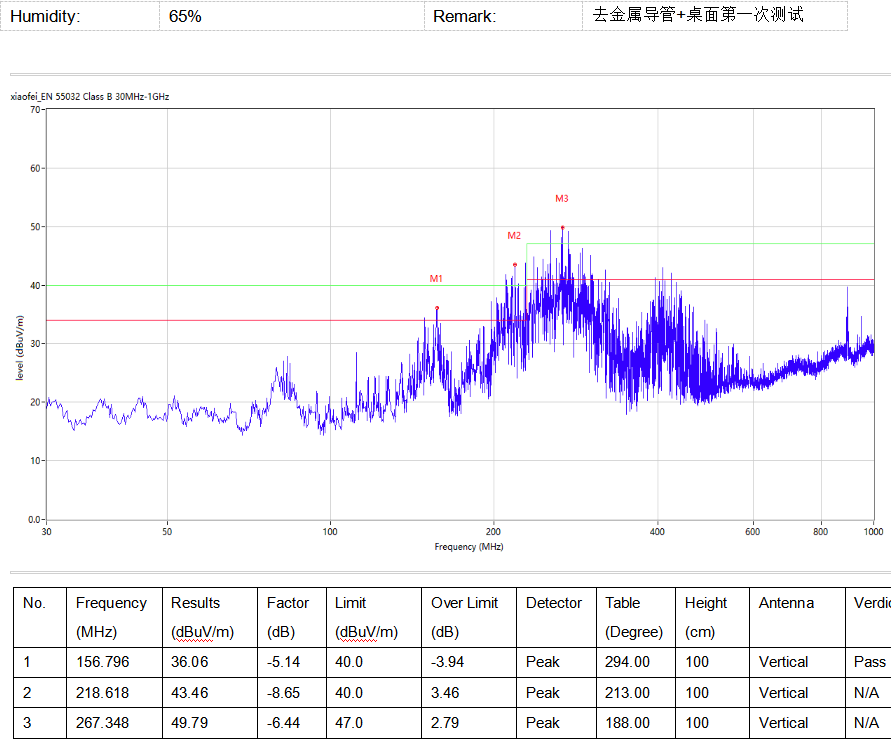

發現在50mhz-100mhz的包絡下降明顯，從EMC整改三要素出發，此處便是最大的耦合路徑。排查發現金屬導管“承上”放大了風機噪聲（無刷風機的PWM噪聲），“啟下”放大了地刷噪聲，路徑上還帶有許多電源和控制信號。這些也正是吸塵器通病的噪聲源。

四整改方案

1.針對控制板電源問題：

增加電源芯片SW腳RC吸收電路，電源芯片輸入輸出的高頻濾波電容，從源頭降低電源芯片開關噪聲。優化電源PCB走線，減小電源噪聲回路。

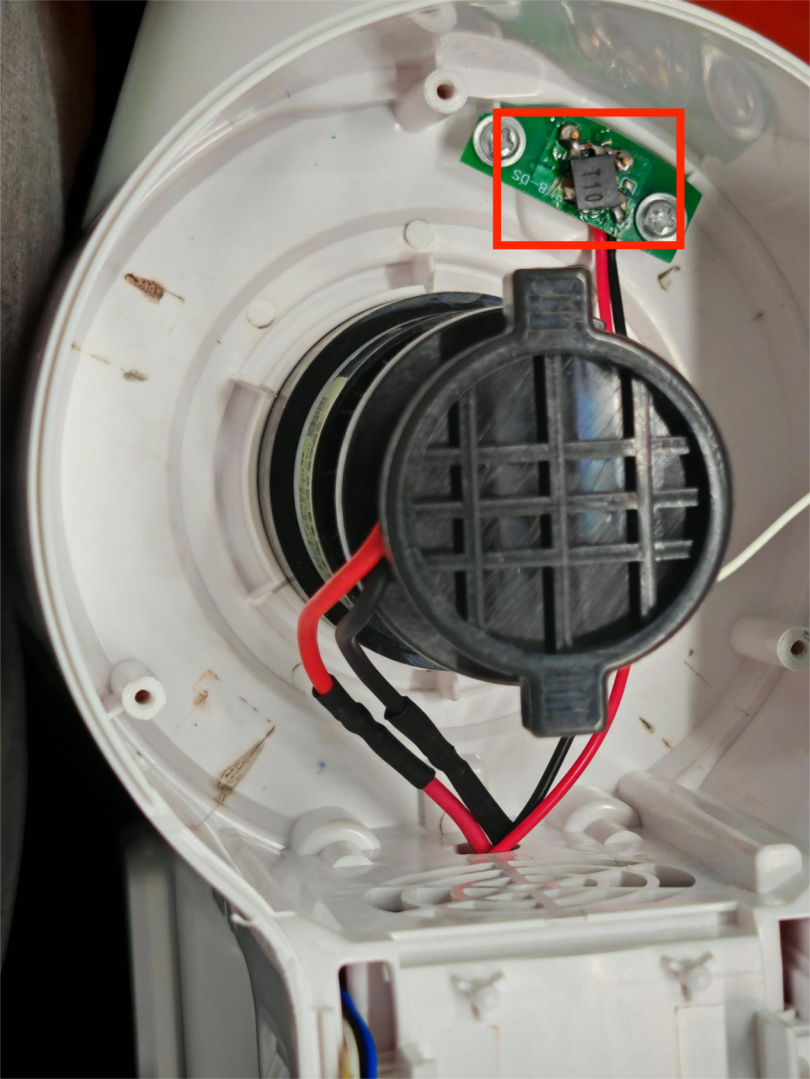

2.地刷供電線濾波小板，使用TLDCM7035-2-102TF-TA，共模電感可以阻斷線束上的噪聲，防止風機噪聲通過線束輻射出去。（如下圖）

3.共模后端搭配10nF的X電容,針對60mhz包絡進一步旁路退耦。（如下圖）

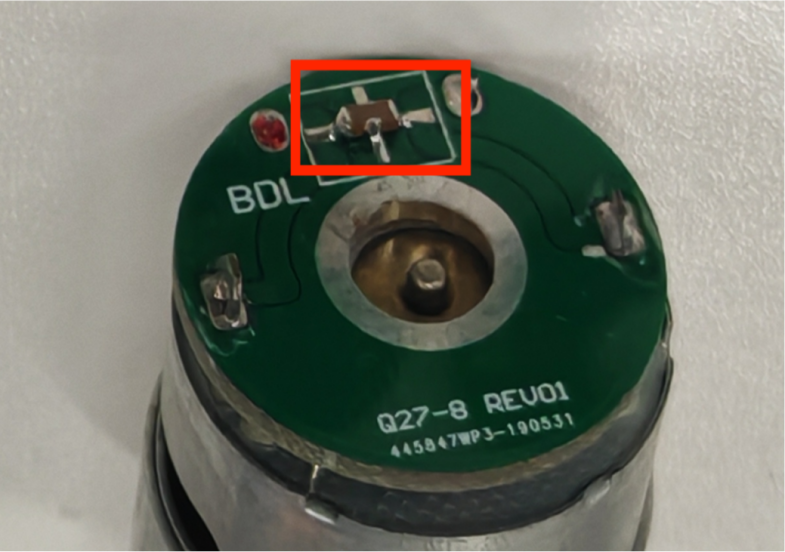

4.針對地刷電機噪聲，在地刷電機上增加BDL濾波小板，針對電機毛刺噪聲的克星。（如下圖）

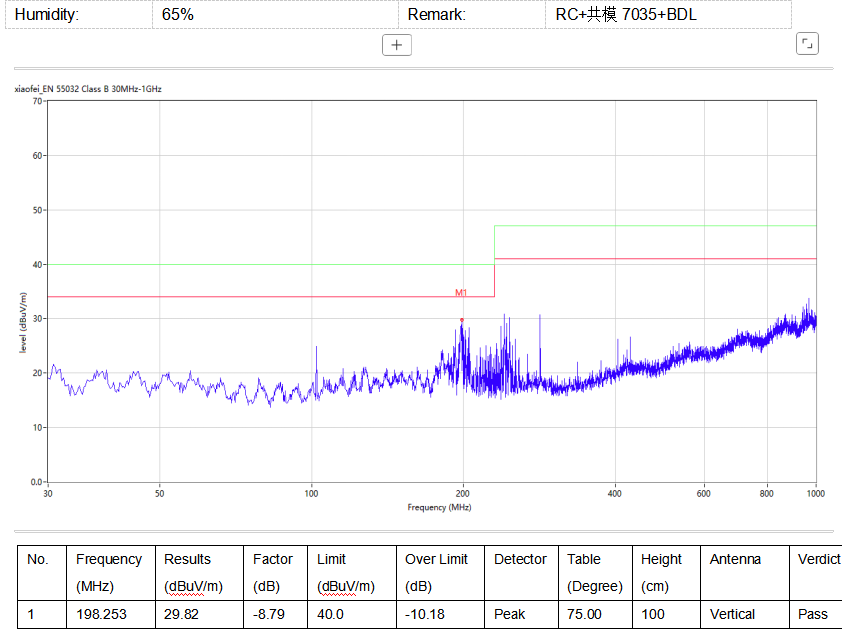

最后整改數據：

五結語

以上，我們可以通過案例清晰直觀看見家用吸塵器的整改過程，吸塵器行業的痛點在于放大了EMC三要素之一——耦合路徑。金屬管長線束引發的電磁輻射問題，需通過針對性的噪聲路徑濾波、噪聲源頭整改等、系統性的方案解決。

韜略科技 TLDCM 系列共模電感憑借高抑制效能、緊湊設計與可靠性能，為該場景提供了高效解決方案。還有韜略科技明星產品-電機克星BDL，有效抑制各種有刷電機毛刺，PCB小板的快速落地驗證，立竿見影的效果，快速解決客戶問題。
