1 海得邏捷全新SAN系列特性一覽

HAROGIC海得邏捷推出全新SAN系列USB頻譜儀/接收機。該系列基于二次變頻超外差架構，頻率范圍覆蓋9 kHz至4.5/6/9 GHz，分析帶寬標配50 MHz，可選配至100 MHz，同時提供 ≥ 1 THz/s的掃描速度（RBW = 250 kHz），主要特點包括：

1.1 超外差高性能接收機設計

全新SAN系列采用直接采樣通道與變頻通道的雙硬件通路設計。直接采樣通道集成抗混疊低通濾波與可變增益放大器，專注于處理低頻信號；變頻通道則通過二次模擬變頻實現，輸入預調電路包括多級可旁路低噪聲放大器和可調衰減器，內置高達14段的預選濾波器可提供良好的干擾抑制、鏡像抑制及中頻抑制性能。全新SAN系列射頻電路提供的鏡像抑制優于95 dB、中頻抑制優于95 dB。

信號經過二次變頻與高選擇性濾波后，既可作為中頻模擬信號輸出，同時也可進一步通過后端基帶子系統進行采樣和數字信號處理。

SAN系列USB頻譜儀接收機原理圖

1.2 臻享純凈頻譜

全新SAN系列標配可獨立控制的前置放大器，第一級混頻前提供高達80 dB的輸入級增益調節范圍。在放大器開啟狀態下，1 GHz典型DANL低至-168 dBm/Hz，9 GHz典型DANL低至-167 dBm/Hz，輕松捕捉微弱信號。與此同時，全新SAN系列對相位噪聲也進行了深度優化，1 GHz載波，10 kHz頻偏相位噪聲優于-110 dBc/Hz，相位噪聲測量模式下，可達-125 dBc/Hz，達到中端臺式頻譜儀的相位噪聲標準。此外，全新SAN的剩余響應性能也得到了進一步的提升，剩余響應低至-120 dBm，大部分情況下固有雜散低于-80 dBFs，避免了固定的虛假響應干擾頻譜觀察結果。

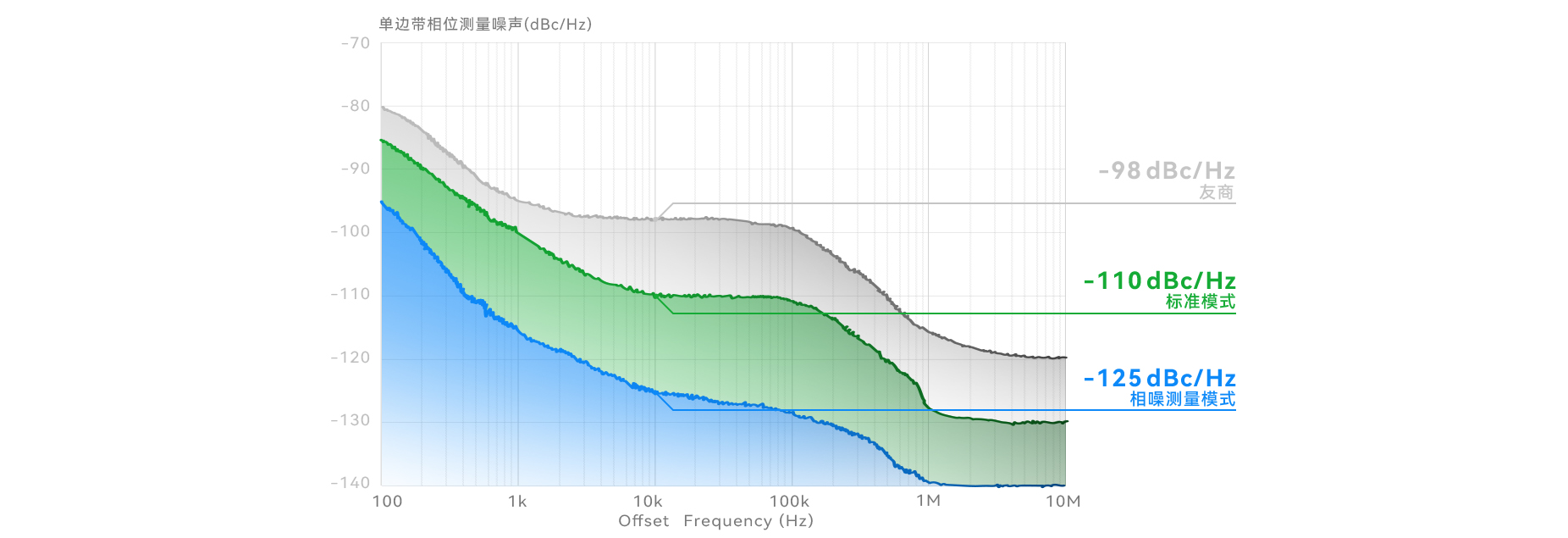

SAN系列相位噪聲結果對比圖

1.3 萬元實時頻譜儀新標桿

SAN系列標配實時頻譜分析功能，標配50 MHz的實時帶寬，并支持100 MHz選配，打破了萬元價格范圍內缺乏大帶寬實時頻譜分析儀的局面。內置FPGA支持4k點FFT運算，每秒可完成3萬次FFT計算，實現小于1 us的100%截獲概率（POI），提供實時頻譜分析，確保瞬態信號無處遁形。

海得邏捷SAStudio4軟件實時頻譜測量

1.4 標配超多測量功能

SAN系列標配全新SAStudio4頻譜分析軟件，提供8種主要工作模式：標準頻譜分析、IQ流分析、功率檢波分析、實時頻譜分析、諧波分析、自動相位噪聲測量、矢量信號調制分析（選配）、熱力地圖模式。同時提供信道功率、占用帶寬、AM/FM解調、信號追蹤、三階交調信號測量等多種高級測量功能，無需額外購買選件即可滿足多種測量需求，提供靈活高效的測量體驗。

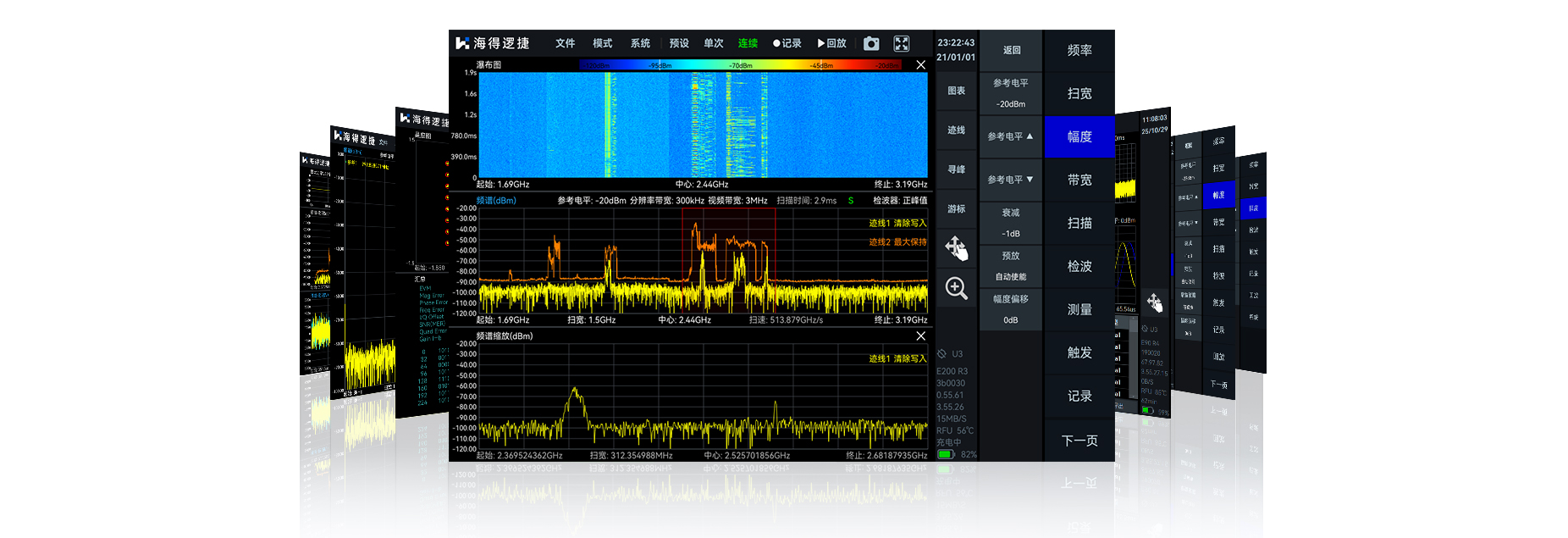

多種測量模式結果截圖

1.5 強大生態，靈活部署

SAN系列USB頻譜儀/接收機提供功能豐富的API接口，支持C/C++、Qt、C#、Python、MATLAB、LabVIEW、GNU Radio等多種主流開發語言，適用于多樣化的開發需求。接口提供頻譜分析、IQ數據流獲取、脈沖分析（選配）、基礎矢量調制分析（選配）等功能，滿足從基礎測試到復雜信號分析的多種應用場景。

豐富的API接口

我們為每一位客戶提供配套的API編程指南，詳盡涵蓋函數說明、參數定義與典型應用的完整代碼范例，幫助用戶快速上手并實現深度二次開發。無論是構建實時監測平臺、自動化分析系統，還是將頻譜儀接入現有數據處理流程，用戶都能依托API高效完成功能開發與應用。

全新SAN系列整機僅重420 g，同時可提供重量僅195 g的內核模塊，以進一步提升部署的靈活性，適用于便攜頻譜測量，頻譜監測，無人機監測，信號記錄與分析等應用場景。

2 新舊核心指標對比

3 關于海得邏捷

HAROGIC海得邏捷致力于提供射頻儀器和射頻測量解決方案，產品線包括USB模塊、網口型和手持頻譜儀，頻率高達40 GHz。海得邏捷通過持續的研發創新，在射頻微波前端、高速信號處理、測試測量等領域取得進步，不斷拓展用戶的射頻應用邊界，為射頻測量和嵌入式系統賦能。海得邏捷的客戶遍及全球測試測量、射頻嵌入式系統和軟件定義無線電等行業。
