一、虛擬電廠需求背景

1.電力系統面臨的問題與挑戰

電源結構變化

Acrel

分布式光伏、小型風力發電系統等新能源接入

波動性與間歇性特性明顯

轉動慣量、電壓支撐能力等關鍵性能指標下降

電網形態變化

Acrel

從單電源輻射型結構轉變?yōu)槎嚯娫措p向互動結構

電動汽車充電樁、數據中心等新型負荷爆發式增長，負荷峰谷差持續擴大

從孤立運行到協同融合

系統面臨的挑戰

Acrel

調節能力不足

電力供應保障難

安全運行風險增大

2.解決措施-虛擬電廠

虛擬電廠概念

Acrel

通過先進的信息通信、協調控制、智能計量等技術將地理位置分散的分布式電源、可控負荷和儲能等分布式能源進行資源聚合和協調優化，作為一個特殊電廠參與電網運行和電力市場的智慧能源協調管理系統。

作用

Acrel

緩解分布式發電對配網運行及電能質量的影響;

高效利用和促進分布式能源發電;

以市場手段促進發用電資源的優化配置;

推動新型電力系統建設。

構成要素

Acrel

分布式能源

優先滿足自身負荷，如電能盈余，則將多余的電能輸送給電網:如果電能不足，則由電網向用戶提供電能

儲能

補償分布式發電出力波動性和不可控性;適應電力需求變化;改善分布式電源波動所導致的電網薄弱性

可控負荷作

為主網調節資源的補充和備用

分類

Acrel

商業型 :市場化運營

技術型 :控制流貫通

特征

Acrel

特殊電廠功能 : 資源聚合、協調優化

業務 : 電網運行、電力市場

3.虛擬電廠價值體現

4.支持政策

國家政策

《加快構建新型電力系統行動方案（2024—2027年）》等一批國家政策文件中明確提出建設一批虛擬電廠。

2021.10

國務院-2030年前碳達峰行動方案

Acrel

大力提升電力系統綜合調節能力，加快靈活調節電源建設，引導自備電廠、傳統高載能工業負荷、工商業可中斷負荷、電動汽車充電網絡、虛擬電廠等參與系統調節。

2022.01

國家發改委、國家能源局-

“十四五”現代能源體系規劃

Acrel

開展工業可調節負荷、樓宇空調負荷、大數據中心負荷、用戶側儲能、新能源汽車與電網(V2G)能量互動等各類資源聚合的虛擬電廠示范。

2023.09

國家發改委等六部門-

電力需求側管理辦法（2023年版）

Acrel

支持各類電力需求側管理服務機構整合優化可調節負荷、分布式電源、新型儲能等需求側資源，以負荷聚合商或虛擬電廠等形式參與需求響應。

2024.07

國家發改委、國家能源局、國家數據局-

加快構建新型電力系統行動方案（2024-2027年）

Acrel

結合電力保供、新能源發展等需求，利用當?shù)卦春蓛Y源，建設一批虛擬電廠。

地方政策

山西、寧夏、深圳、成都省市也陸續出臺虛擬電廠專項支持政策。

山西 2022.06—

虛擬電廠建設與運營管理實施方案

Acrel

將虛擬電廠分為“負荷類”和“源網荷儲一體化”兩類，明確了所有虛擬電廠既可基于山西省級智慧能源服務平臺建設技術支持系統，也可獨立建設技術支持系統，但應接入省級虛擬電廠運營服務平臺。市場建設初期，負荷類虛擬電廠參與中長期、現貨及輔助服務市場，一體化虛擬電廠參與現貨及輔助服務市場。

深圳 2023.07—

深圳市虛擬電廠精準響應實施細則

Acrel

明確由深圳虛擬電廠管理中心負責組織開展深圳虛擬電廠運營商注冊、精準響應組織、精準響應結算、合約管理、信息披露與報送、培訓宣貫等工作。規定了深圳實時精準響應價格固定為5元/千瓦時。虛擬電廠運營商在完成準入資料審核、系統聯調對接、響應能力測試、安裝加密網關設備后即可完成接入并參與響應。

海南 2023.08—

全國首個省級虛擬電廠管理中心

Acrel

按照“政府主導、電網組織、企業運營、多方協同”的原則，通過調動經營主體積極性，引導電源側、電網側、負荷側和獨立儲能等主動參與、合理布局、優化運行，提升用戶靈活調節能力和智能高效用電水平，實現虛擬電廠業態科學健康發展。預計到2025年，海南省虛擬電廠管理中心將接入至少100萬千瓦的虛擬電廠規模。

上海臨港片區 2023.12—

中國(上海)自由貿易試驗區臨港片區

虛擬電廠精準響應管理辦法(試行)

Acrel

以電量補貼和分級容量補貼為主、精準響應激勵為輔的組合激勵模式，鼓勵虛擬電廠運營商采用數字化、智能化手段參與電力需求側響應調節。

成都 2024.02—

成都市虛擬電廠建設實施方案(2023—2025年)

Acrel

構建“1+2+N”城市級新型電力系統。搭建1個市級虛擬電廠平臺統籌調度，聚合電源資源、負荷資源兩類資源支撐體系，建設公共建筑、充(換)電設施、通信基站、公共照明、儲能電站等N個行業領域和區域級子虛擬電廠。

Acrel

二、虛擬電廠建設路徑

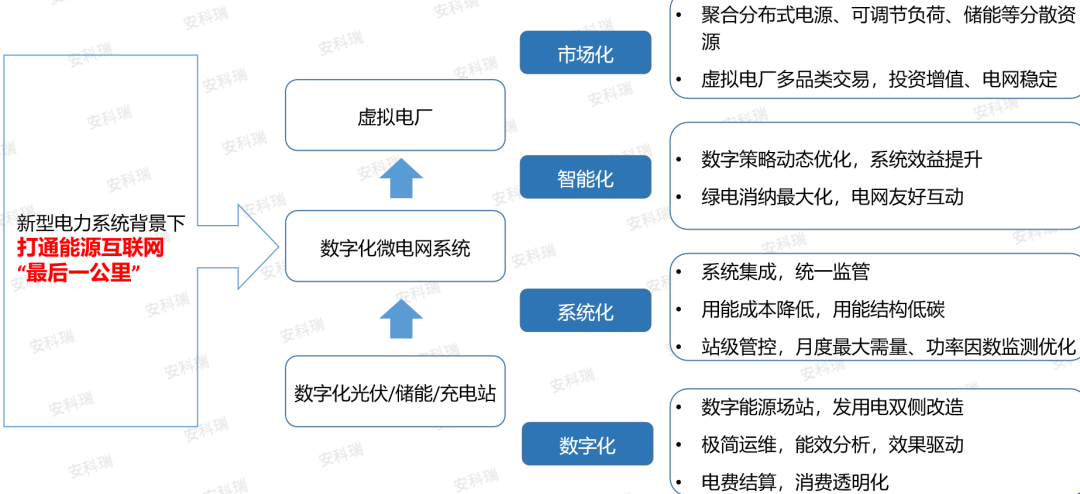

1.虛擬電廠發展路徑

2.虛擬電廠平臺體系

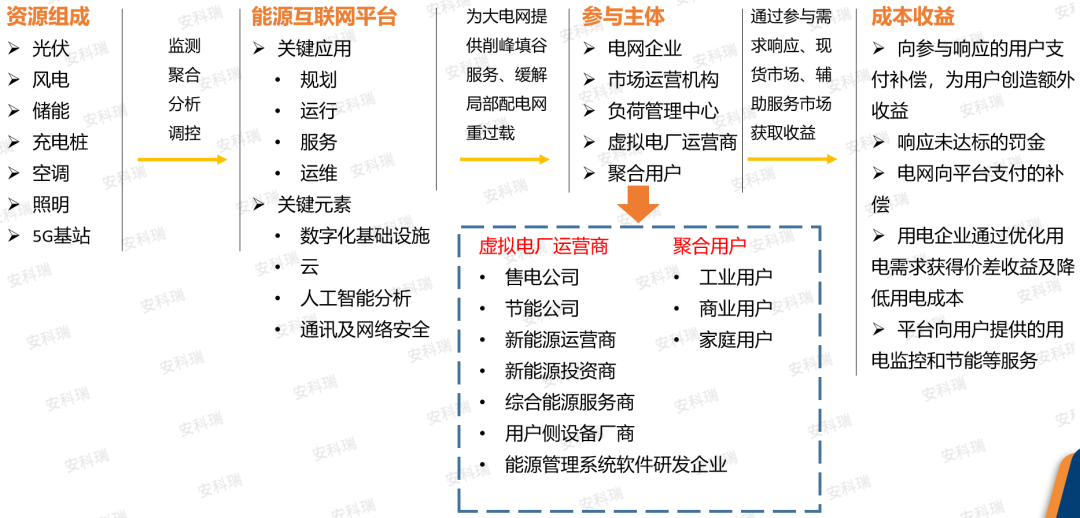

3.虛擬電廠商業模式

4.虛擬電廠業務流程

Acrel

三、安科瑞解決方案

1.虛擬電廠總體架構

2.虛擬電廠調控響應體系

3.聚合資源監控

多源異構數據接入：接入不同類型、不同協議、不同廠商的資源數據

大數據分布式采集：匯聚區域內儲能電站、負荷終端、屋頂光伏、綠色數據中心、園區辦公、 V2G等資源，集成能源網絡各類信息和數據

基于駕駛艙的全景監視：將分散的數據實時匯聚到統一平臺，形成全局資源狀態視圖

逐層聚合：實現分層分區資源接入，支持多級監視

4.聚合建模與分析

可調能力評估：根據發電類、儲能類、負荷類資源運行情況評估可調節能力，并根據歷史響應情況計算發電容量、調節容量、響應時間、爬坡率等指標，為響應目標分解提供依據

響應目標分解：圍繞電網需求、資源特性、時間維度、出清信息，將響應目標轉化為可執行、可量化、可考核的具體任務，自動生成調度策略，并下發至終端用戶

響應結果分析：量化調控前負荷基線、實際響應曲線及調控后的偏差率、考核金額等，給出評估指標評分及評價，為調控收益結算提供參考

多維數據預測：基于氣象數據、歷史運行數據，構建高精度預測模型，自動學習適應不同條件下新能源發電/負荷的變化趨勢，輔助`中長期/日前/日內發電計劃制定

5.聚合資源優化調控

Acrel

四、平臺核心功能

1.虛擬電廠駕駛艙

接入站點/用戶信息

設備狀態

社會效益

補貼總額

調控情況

用電負荷曲線

站點收益排名

??

2.調控響應-信息披露駕駛艙

基礎信息披露

需求響應信息發布

輔助服務需求發布

電能量交易信息發布

3.調控響應-邀約管理

需求響應/輔助服務/電能量交易邀約

邀約信息發送

邀約答復

4.調控響應-可調能力評估

可調資源及調節能力統計

可調能力曲線

歷史響應指標

歷史響應詳情

5.調控響應-市場出清

需求響應出清信息

電力現貨市場出清信息

輔助服務市場出清信息

6.調控響應-指標分解

自動拆解目標響應容量

生成站點調度策略

控制指令遠程下發

指令下發進度查詢

7.調控響應-響應監控

基線測算

光伏/負荷預測

執行曲線監測

執行偏差預警

8.調控響應-響應評估

執行指標計算

響應執行評分

執行偏差計算

考核金額計算

響應記錄查詢

9.收益結算

收益分成結算

用戶賬單生成

賬單開票管理

用戶費用結轉

Acrel

五、主要配套產品

1.監測治理產品

2.微電網協調控制器

接口參數：8路485串口，2路CAN，1*HDMI，4*千兆網口，6路DI，6路DO，4G+GPS

策略管理：防逆流、計劃曲線、削峰填谷、需量控制、有功/無功控制、光儲協調等，并支持策略定制;

系統安全：基于不可信模型設計的用戶權限，防止非法用戶侵入；基于數據加密與數據安全驗證技術，采用數據標定與防篡改機制，實現數據固證和可追溯；

運行安全：采集分析包括電池、溫控及消防在內的全站信號與測量數據，實現運行安全預警預測。

3.微電網控制箱

微電網能量管理控制箱Acrel-2000MG/B是一款集監控與能量管理功能于一體的智能化平臺，它支持光伏、儲能、風機等 分布式能源設備的接入，能夠?qū)崿F(xiàn)全天候的數據采集與分析，并實時監測系統運行狀態及設備健康狀況。該系統旨在實現經濟 優化運行，通過智能算法動態調整能源分配，從而最大化可再生能源的利用率。它支持削峰填谷、平滑負荷，有助于提升電網穩定性與設備效率，并降低供電成本。

4.充電樁
