如果把PCB比作精密運轉的城市地圖,那么PCB上的每一個孔、每一道槽都是整個城市的交通樞紐;一旦交通樞紐出現疏漏,整座城市便會陷入癱瘓。本文將結合典型錯誤案例,拆解PCB孔、PCB槽孔設計規則,助您避開常見的“坑”!
一、孔設計:別讓“錯認身份”毀了整塊板
PCB上的孔因功能不同,有著嚴格的“身份劃分”。一旦錯認過孔(Via) 和 焊盤(PAD),生產出的PCB就會與預期大相徑庭。
1、典型錯誤案例:錯認孔“身份”,功能直接失效
?案例一:焊盤消失
問題描述:
設計人員表明設計了帶有焊盤的孔,但實際生產的PCB沒有金屬焊盤。
問題根源:
設計人員誤將焊盤(Pad)定義為過孔屬性(Via),且下單提供的文件中進行了【過孔蓋油】設計,因此制造商按過孔蓋油標準處理,自然會導致金屬層焊盤“消失”。
設計圖:

?案例二:安裝孔蓋油
案例描述:
安裝孔要求裸露銅皮,但實際生產被阻焊油覆蓋。
問題根源:
設計人員誤將安裝孔定義為過孔屬性(Via),且疊加【過孔蓋油】設計,生產環節按過孔工藝處理,無法滿足安裝孔開窗的核心需求。
仿真圖:

2、核心概念辨析:過孔、焊盤與結構孔
上述案例的根源,在于工程師設計時混淆了PCB上功能多樣的孔,雖然都叫孔,但身份和用途卻截然不同。
在實際設計中,可以根據“元件安裝”與“層間連接”兩種方式選擇正確的孔設計:
? 插腳元件:使用“插件孔”,其結構是“一個金屬化孔及其環繞的焊盤”,一體成型。
? 表貼元件:使用“表貼焊盤”,其結構是“一個獨立的焊盤”,沒有直接的孔。
? 層間互連:使用“過孔”,其結構是一個微型的金屬化孔及其焊盤環。
? 機械固定:使用“結構孔”,這才是真正意義上的“單獨孔”,無焊盤。
PCB孔類功能與屬性對照表如下:

實操要點:在99Se、AD、Pads等EDA設計軟件中使用孔時,需選擇需要的孔類型:Via或PAD,隨后只需勾選【Plated】選項,即可將孔設置為金屬孔。

二、槽孔設計:別讓“偷懶”導致挖空失敗
槽孔(鑼槽)是PCB上用于挖空、適配元件安裝的特殊孔,若設計不規范,極易出現“設計要挖空,實物卻完整”的問題,不僅影響元件裝配,嚴重的甚至導致整塊PCB報廢。
1、典型錯誤案例:槽孔設計的“致命疏漏”
?案例一:USB槽未挖空
問題描述:
USB插座位置需挖空,但實物插座處為實心
問題根源:
設計人員僅刪除USB插座處的銅皮,未在機械層用連續實體線繪制鑼槽形狀,制造商無法識別挖空需求,僅按常規PCB加工。
設計圖與仿真圖對比:

?案例二:板中槽孔消失
問題描述:
PCB板子中間設計挖空,但實物仍為一整塊
問題根源:
設計人員僅使用EDA軟件中的Board Cutout功能,輸出的Gerber文件鑼槽信息會缺失。
設計圖與仿真圖對比:

2、槽孔設計核心規范
①拒絕“偽挖空”:僅刪除銅皮、Board Cutout功能都不算有效挖空設計,正確方法必須在【機械層或Keep-Out】用【連續實線】繪制槽孔的【完整輪廓】,且內部開槽和外形框務必在同一層繪制。
②自查避雷:設計完成后,可自行查看PCB的3D仿真圖,若槽孔設計正確,仿真圖中可清晰看到被挖空的區域。
③尺寸把控:目前鑼刀最小為0.8mm,因此隔離槽及異形槽凹位建議≥1.0mm,不能<0.8mm,否則無法加工。

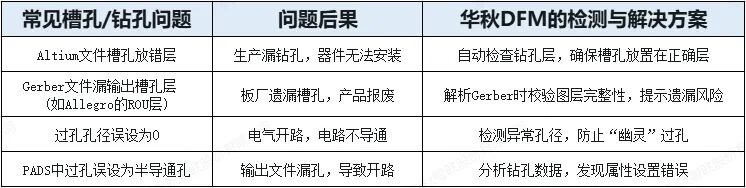

在PCB設計中,看似不起眼的槽孔如果設計不當,很容易導致整批產品無法使用,例如因槽孔放錯層或Gerber文件輸出遺漏,造成的USB、HDMI等接口無法插件。這些問題在Altium Designer、PADS、Allegro等主流設計軟件中都有可能出現,單靠人工檢查很難完全規避。
針對這些設計陷阱,使用專業的可制造性分析軟件進行設計后檢查至關重要。華秋DFM軟件能精準識別并提前預警各類槽孔相關問題,有效防止因設計失誤導致的生產失敗。

除了專項檢查,華秋DFM還有一鍵DFM裸板分析和SMT組裝分析兩大主要功能板塊,并能快速完成智能拼版、阻抗計算和器件干涉檢查等,在設計的最后關口為你全面掃雷。
將華秋DFM作為設計流程的固定環節,能在投產前最大限度地發現潛在問題。用好這款工具,能有效減少打樣迭代次數,顯著節省時間和成本。
華秋DFM軟件下載地址(復制到電腦瀏覽器打開):
https://dfm.hqpcb.com/?from=DFMGZH
華秋DFM軟件是國內首款免費PCB可制造性和裝配分析軟件,擁有1200+細項檢查規則。基本可涵蓋所有可能發生的制造性問題,能幫助設計工程師在生產前檢查出可制造性問題,且能夠滿足工程師需要的多種場景,將產品研制的迭代次數降到最低,減少成本。
-
