在工業自動化浪潮中，可編程邏輯控制器（PLC）如同設備的“大腦”，重要性不言而喻。

然而，工程師們面臨的挑戰是：在追求其更高功能、更低功耗和更緊湊尺寸的同時，如何保證其在復雜電磁環境下的超高可靠性與穩定通信？

東芝帶來了一套覆蓋電源、輸入/輸出、通信等核心模塊的完整PLC解決方案，用“小而強”的芯片助力工程師破解設計難題，打造下一代高性能緊湊型PLC。

可編程邏輯控制器解決方案系統框圖

如何抵御嚴苛現場干擾“第一關”？

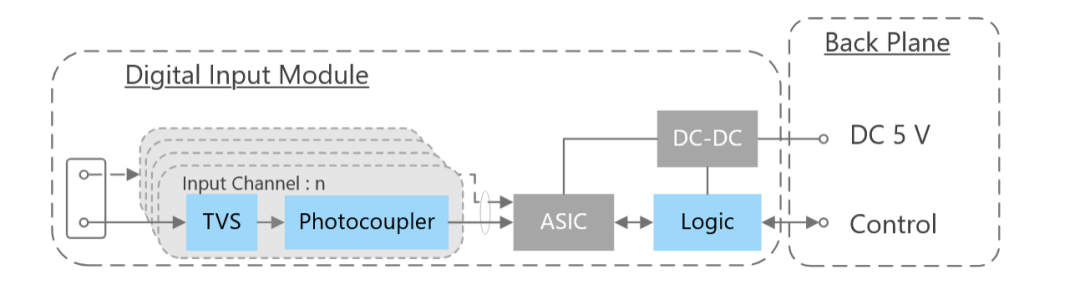

數字輸入模塊直接連接現場按鈕、傳感器等設備，是PLC感知外部世界的“神經末梢”，必須能耐受高壓瞬變、開關噪聲及各種電磁干擾。

東芝DF2B7BSL雙向TVS二極管具有Snapback特性，提供極低動態電阻和卓越保護性能，能有效抵御ESD和噪聲沖擊，為后級精密電路筑起第一道防線。

針對不同信號類型，東芝提供全系列光耦

TLP292（AC輸入）晶體管輸出光耦具備3750Vrms高隔離電壓和寬工作溫度范圍，確保信號安全、穩定傳輸。

TLP2395（AC輸入）IC輸出光耦支持雙向信號，共模瞬態抗擾度（CMTI）高達±20kV/μs，適用于高速、高噪聲免疫的通信場景。

TLP2363光耦專為符合IEC 61131-2 Type 1標準的24V數字輸入模塊優化，同樣具備高CMTI性能。

DCL540C01四通道數字隔離器采用磁耦技術，速度更快、功耗更低、壽命更長，有助于穩定的控制信號傳輸和設備運行。

TC7WZ07FK單門邏輯IC（開漏輸出）提供靈活的電平轉換與邏輯控制功能。

怎樣驅動負載并保障長效穩定？

數字輸出模塊控制繼電器、閥門、指示燈等負載，要求驅動能力強、開關可靠，并保護自身免受電壓尖峰損壞。

電路中也使用了TC7WZ07FK，還有TLP293（DC輸入）晶體管輸出光耦、TLP2355（DC輸入）IC輸出光耦，性能與前面介紹的TLP292和TLP2395相仿。

TLP241B光繼電器以光控MOSFET實現無觸點開關，壽命長、無噪聲，隔離電壓達5000Vrms，適用于中小電流信號切換。

TLP187達林頓晶體管輸出光耦具有高電流傳輸比和高集電極-發射極擊穿電壓，非常適合驅動100VDC輸出模塊等高驅動電壓場合。

TBD62003AFWG等7通道DMOS晶體管陣列內置鉗位二極管，可直接驅動繼電器、LED等感性或容性負載，集成度高。

SSM3K341R小信號MOSFET具有低導通電阻和低柵極驅動電壓，適合作為精準的功率開關元件。

如何在緊湊空間內實現高效、安靜的供電？

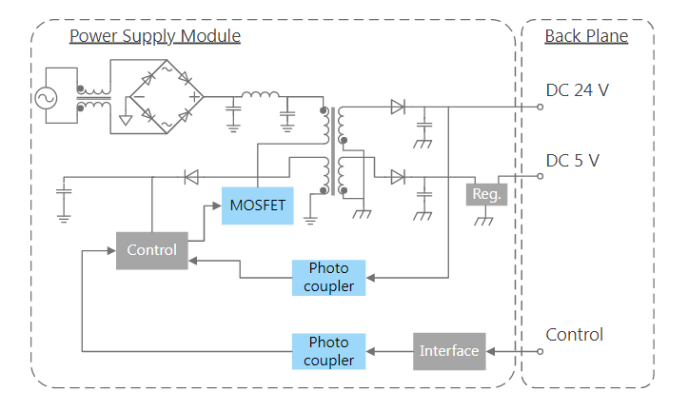

PLC的電源模塊需將AC或DC輸入轉換為內部各電路所需的穩定低壓DC電壓，其效率、體積和可靠性直接影響整機性能。

東芝MOSⅣ系列MOSFET TK10A80W堪稱功率轉換核心，采用超級結構實現低導通電阻與低開關損耗，讓電源效率更高、發熱更小。

TLP383晶體管輸出光耦提供高達5000Vrms隔離電壓，用于電源次級到初級的安全反饋，小型薄型封裝有助于電源設計小型化。

如何實現高精度信號的“純凈”轉換？

模擬模塊負責處理溫度、壓力等連續變化的信號，對精度、線性度和抗干擾能力要求極高。

信號隔離同樣采用DCL540C01或高速光耦確保模擬前端與數字系統之間的噪聲隔離。

LDO TCR1HF系列高壓LDO穩壓器輸入電壓范圍寬，靜態電流極低，響應速度快，為模擬前端傳感器或ADC提供潔凈的本地供電。

模擬輸出模塊電路（多通道）也采用了DCL540C01，還有高性能LDO TCR3DF系列，后者具有低壓差、低噪聲、低浪涌電流特性，并集成自動放電功能，特別適合精密模擬器件供電。

怎樣確保控制“大腦”與外界暢通無阻？

MCU模塊是PLC的運算核心，其外圍通信電路的穩定性決定了PLC的網絡連接能力。

DCL540C01數字隔離器為RS-485收發器提供可靠的電平隔離，確保通信在電氣噪聲環境下信號的完整性。

TCR1HF和TCR3DF系列LDO為MCU及通信芯片提供穩定、干凈的電源。

74VHC125FT等高速CMOS總線緩沖器可實現5V與3.3V系統間的安全電平轉換，并具有三態輸出，便于總線管理。

可靠“芯”方案構建智能控制基石

東芝PLC解決方案以高可靠、高集成、低功耗為核心，提供從信號感知、處理隔離到功率驅動與供電的全鏈路產品支持。選用東芝方案，就為PLC注入了穩定、高效、緊湊的基因，加速開發進程，并顯著提升終端設備在現場的長期運行可靠性與競爭力，助力應對智能化挑戰。
