前言

伴隨光伏并網規模激增，其對電網穩定性的挑戰日益突出。光伏與儲能（如大型電池）深度結合形成的“光儲一體化”方案，核心價值凸顯：

穩定供電：儲能吸納富余光伏電能，在光照不足或用電高峰時釋放，平滑出力波動，保障供電可靠。

提升經濟：優化運行提高自發自用率，降低電費；參與調峰調頻等輔助服務，開辟新收益，優化項目收益。

增強靈活：系統響應迅速，適配多變需求；作為虛擬電廠核心，促進多能互補與區域能源優化，助力動態供需平衡。

1、光伏并網儲能

光伏并網儲能是接入公共電網運行的光伏儲能系統，無法脫離電網獨立工作，核心目標是優化光伏消納、降低用電成本或輔助電網穩定。一般由光伏組串、儲能設備、逆變器、交流開關、負載、配電單元、電表、電網等組成。光伏組串將太陽能轉化為電能，經逆變器轉換后，優先供給負載，多余電能可送入電網，儲能設備可在需要時釋放電能，起到平滑功率、削峰填谷等作用。

作為新興清潔能源應用場景，光伏并網儲能系統在我國新能源市場備受關注。它將光伏發電、儲能裝置與交流電網結合，實現了清潔能源的高效利用，主要優勢體現在以下幾個方面：

提升光伏利用率。光伏發電受天氣、地理因素影響容易出現波動，儲能裝置能夠平滑輸出功率，降低對電網的沖擊，還能在低光照時為電網供能。

增強電網穩定性。系統可以實時監測并調節電網，當電網出現波動時，儲能裝置能快速響應，平衡電力供需。

促進新能源消納。隨著光伏、風電等新能源的快速發展，消納問題日益突出，該系統能夠提升新能源接入與消納能力，通過儲能調度實現電力平滑輸出，緩解電網調峰壓力。

2、光伏離網儲能

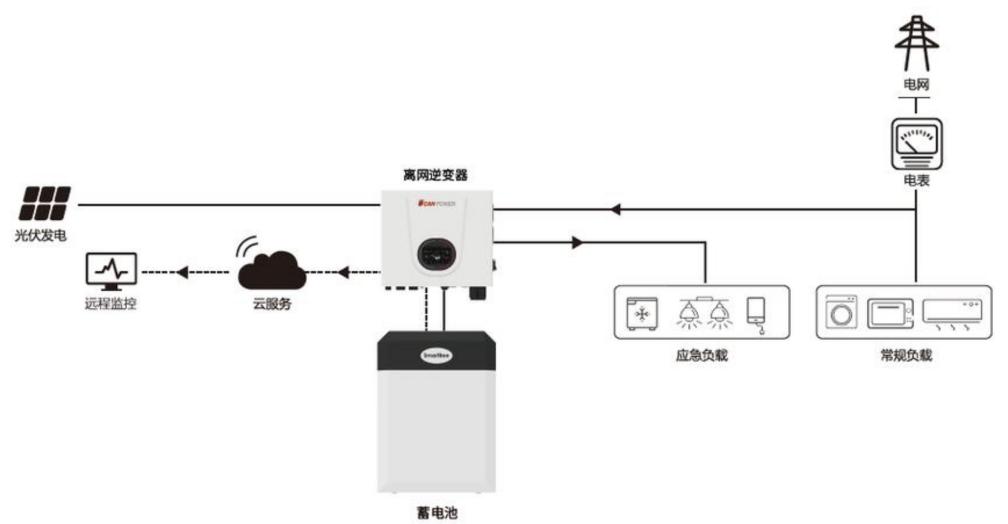

光伏離網儲能是完全獨立于公共電網運行的光伏儲能系統，是無電網覆蓋地區的 “獨立供電單元”，實現能源自給自足。主要由光伏組件、太陽能控制器、逆變器、蓄電池組、負載等構成。光伏方陣接收太陽能并轉化為電能，通過控制器控制，將電能存儲在蓄電池中或直接供給負載，逆變器則將蓄電池的直流電轉換為交流電供交流負載使用。

3、光伏并離網儲能

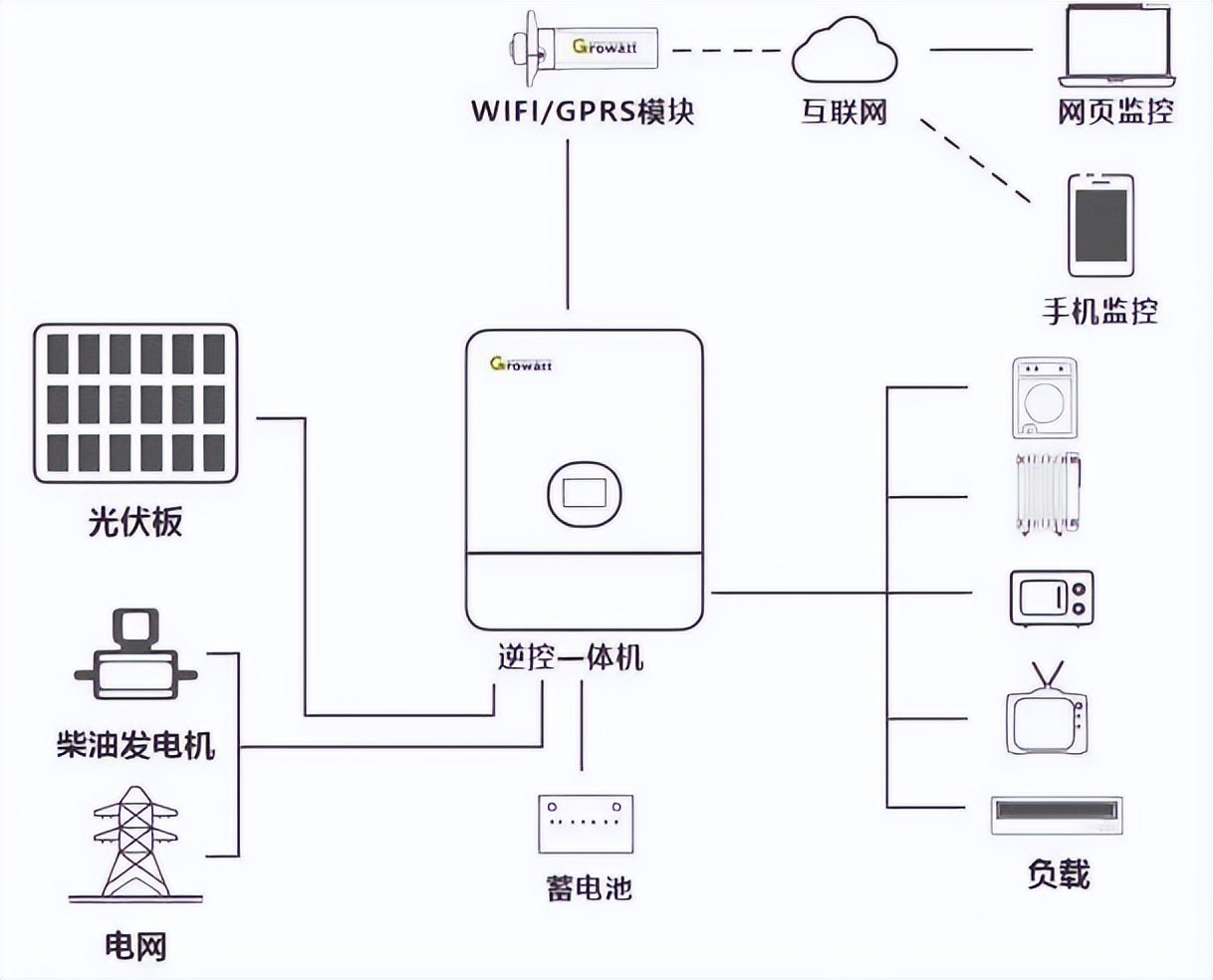

光伏并離網儲能兼具 “并網運行” 和 “離網運行” 雙模式的光伏儲能系統，核心目標是兼顧電網協同與供電可靠性，可在電網故障時無縫切換為離網模式。通常由光伏組件、并離網混合逆變器、蓄電池、負載等構成。光伏組件發電后，通過并離網混合逆變器，可在并網時將多余電能送入電網或給蓄電池充電，離網時則直接為負載供電或給蓄電池充電，蓄電池在不同模式下都起到能量存儲和調節作用。

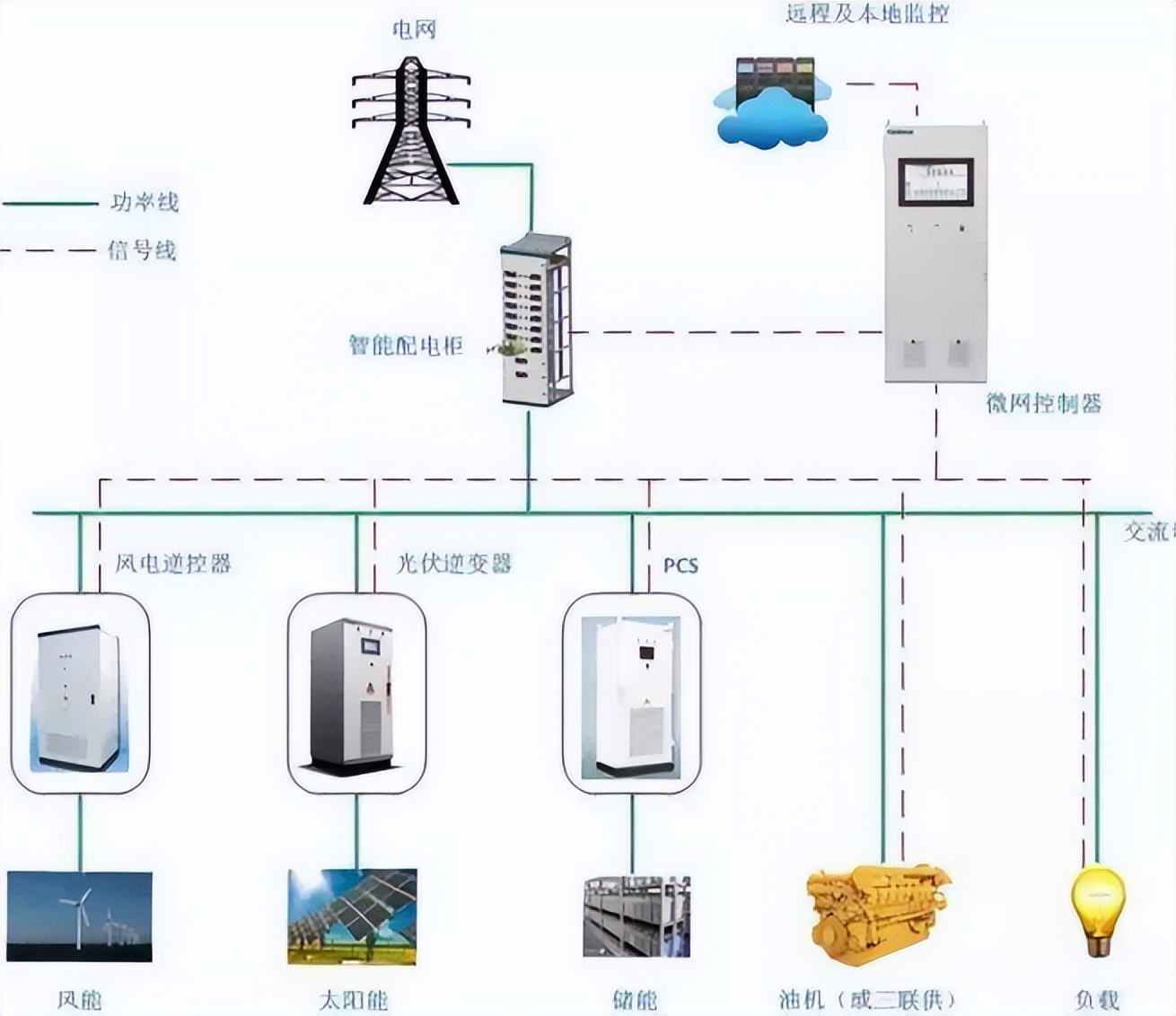

4、微網儲能系統

微網儲能系統以儲能為核心調節單元的小型綜合能源系統，可包含光伏、風電、柴油發電機等多種能源，能獨立運行（離網微網）或與大電網互聯（并網微網），核心目標是實現多能源協同優化與區域能源自治。通常包含光伏組件、風機等發電單元，儲能單元（包含儲能電池組、電池管理系統、儲能變流器等），監控與調度管理單元（包括中央控制系統、能量管理系統等）以及負載等。多種能源在能量管理系統的協調下，實現協同工作，儲能單元起到穩定系統、調節能量的關鍵作用。

5、安科瑞微電網能量管理系統

安科瑞微電網能量管理系統Acrel-2000MG滿足光伏系統、儲能系統等設備的接入，進行全天候數據采集分析，監視光伏、儲能、等系統的運行狀態及健康狀況，是一個集監控、能量管理為一體的管理系統。該系統在安全穩定的基礎上以經濟優化運行為目標，促進可再生能源利用，削峰填谷、平滑負荷，提高電網運行穩定性與設備運行效率、降低供電成本，為企業微電網提供安全、可靠、經濟運行全新的解決方案。

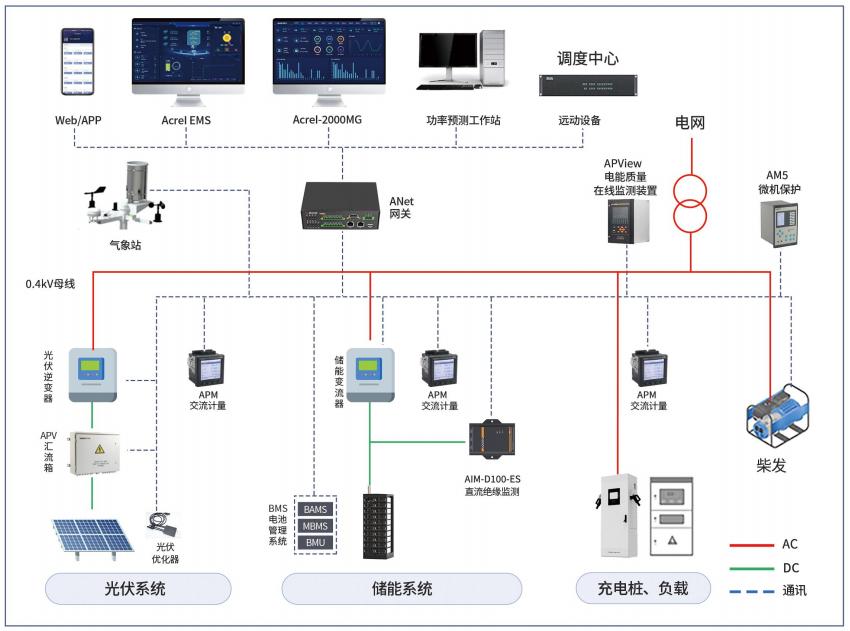

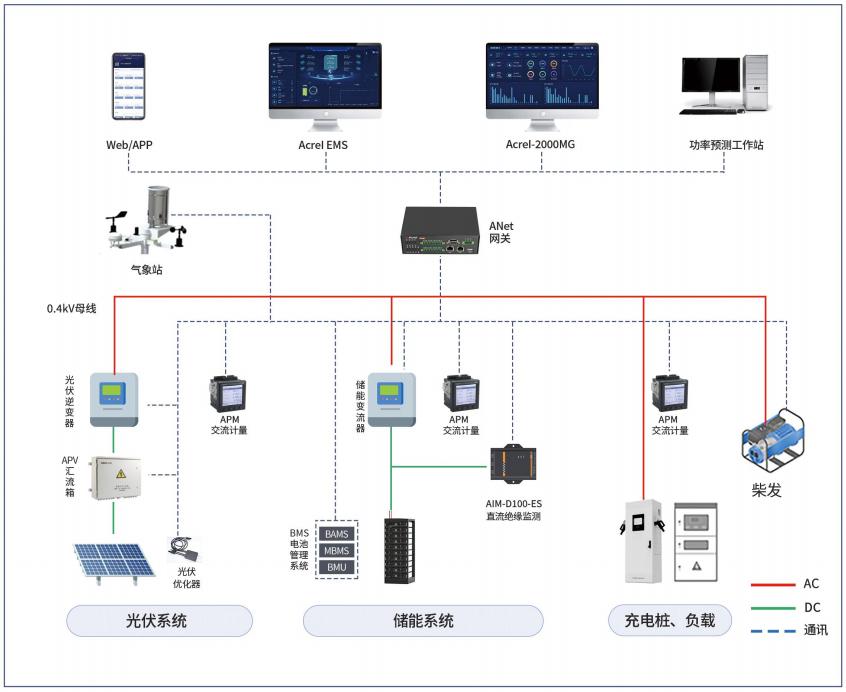

方案架構-并網

方案架構-離網

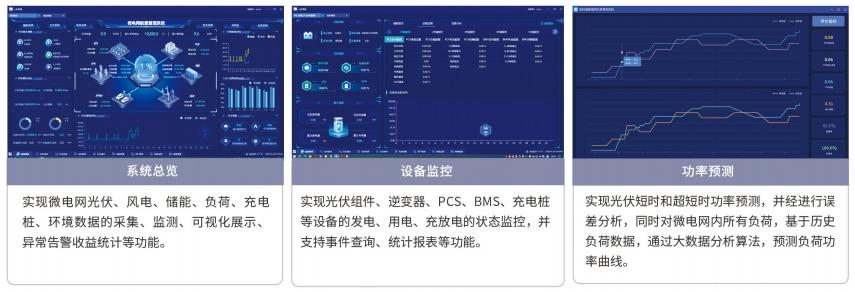

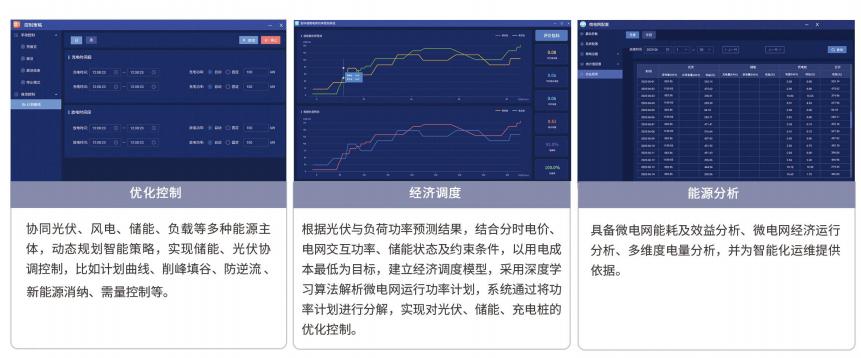

5.1主要功能

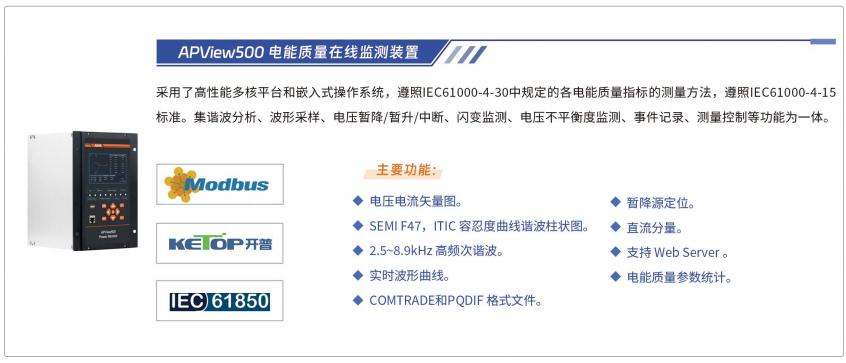

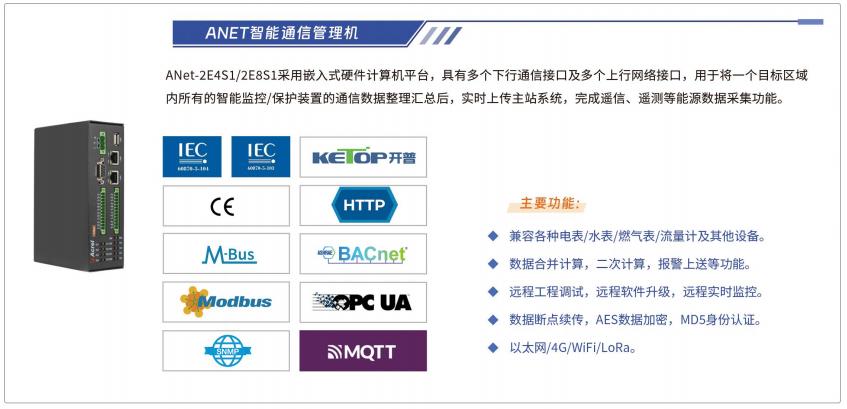

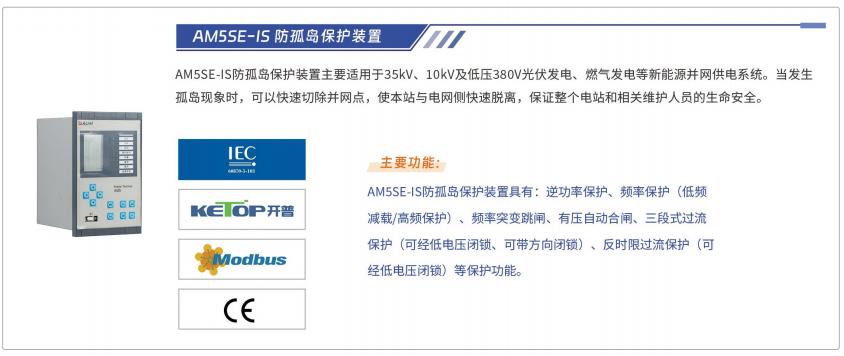

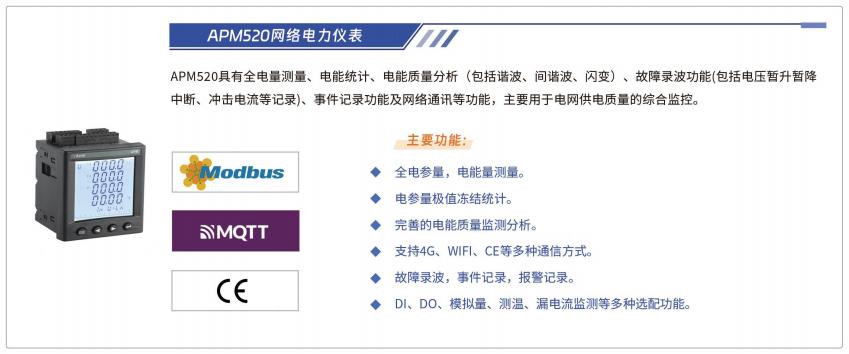

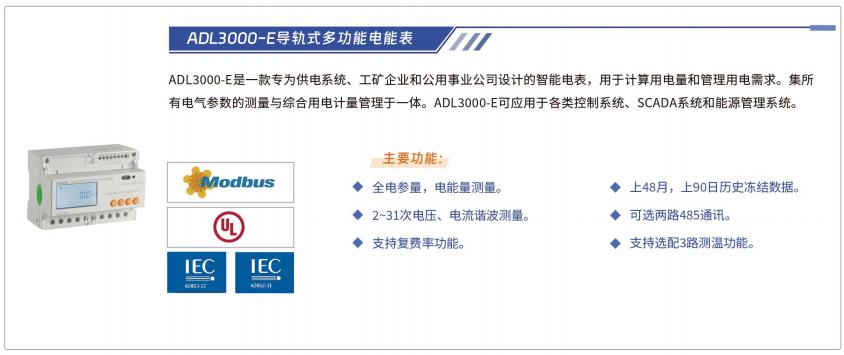

5.2產品介紹

6、結語

從離網、并離網到并網及微網儲能，光伏儲能始終圍繞 “自主、高效、可靠” 進化。安科瑞微電網能量管理系統作為 “智慧中樞”，精準適配各類場景：保障離網供需、助力并網套利協同、支撐并離網穩定切換，更能在微網中統籌多能源，智能提升清潔能源利用率。

作者介紹：

安躍強，男，現任職于安科瑞電氣股份有限公司，主要研究方向為為智能電網供配電。電話咨詢：15000353828（同微信）
