在網絡通信設備設計中，PHY芯片與網絡變壓器之間的連接方式直接影響到信號的完整性、抗干擾能力以及整體系統的穩定性。作為蘇州沃虎電子科技有限公司的FAE，我們經常遇到客戶在PHY選型與變壓器連接設計上的疑問。本文將圍繞電壓驅動型PHY和電流驅動型PHY，解析其與網絡變壓器的連接差異，幫助大家在設計中避免常見誤區。

一、PHY驅動方式簡介

PHY（物理層收發器）是以太網通信中的核心芯片，負責信號的調制與解調。根據其輸出驅動方式，可分為：

電流驅動型PHY：輸出為電流信號，常見于早期或部分低成本方案。

電壓驅動型PHY：輸出為電壓信號，目前千兆及以上以太網中廣泛應用。

驅動方式的不同，直接影響了外圍電路（尤其是網絡變壓器）的連接與布局。

二、網絡變壓器結構簡介

網絡變壓器通常包含：

變壓器（用于信號耦合與隔離）

共模電感（抑制共模噪聲）

中心抽頭（提供偏置或接地路徑）

常見的結構有：

2線共模電感 + 變壓器

3線共模電感 + 變壓器

自耦變壓器形式

三、關鍵連接規則總結

在設計連接時，需遵循以下原則：

1. 共模電感的位置

電流驅動型PHY：2線共模電感必須放在線纜（RJ45）側。

電壓驅動型PHY：2線共模電感可放在PHY側或線纜側，布局更靈活。

3線共模電感：無論電流型或電壓型，均應放在PHY側。

2. 中心抽頭的接法

電流驅動型PHY：中心抽頭接PHY供電電壓（VCC）。

電壓驅動型PHY：中心抽頭接對地電容。

3. 自耦變壓器的位置

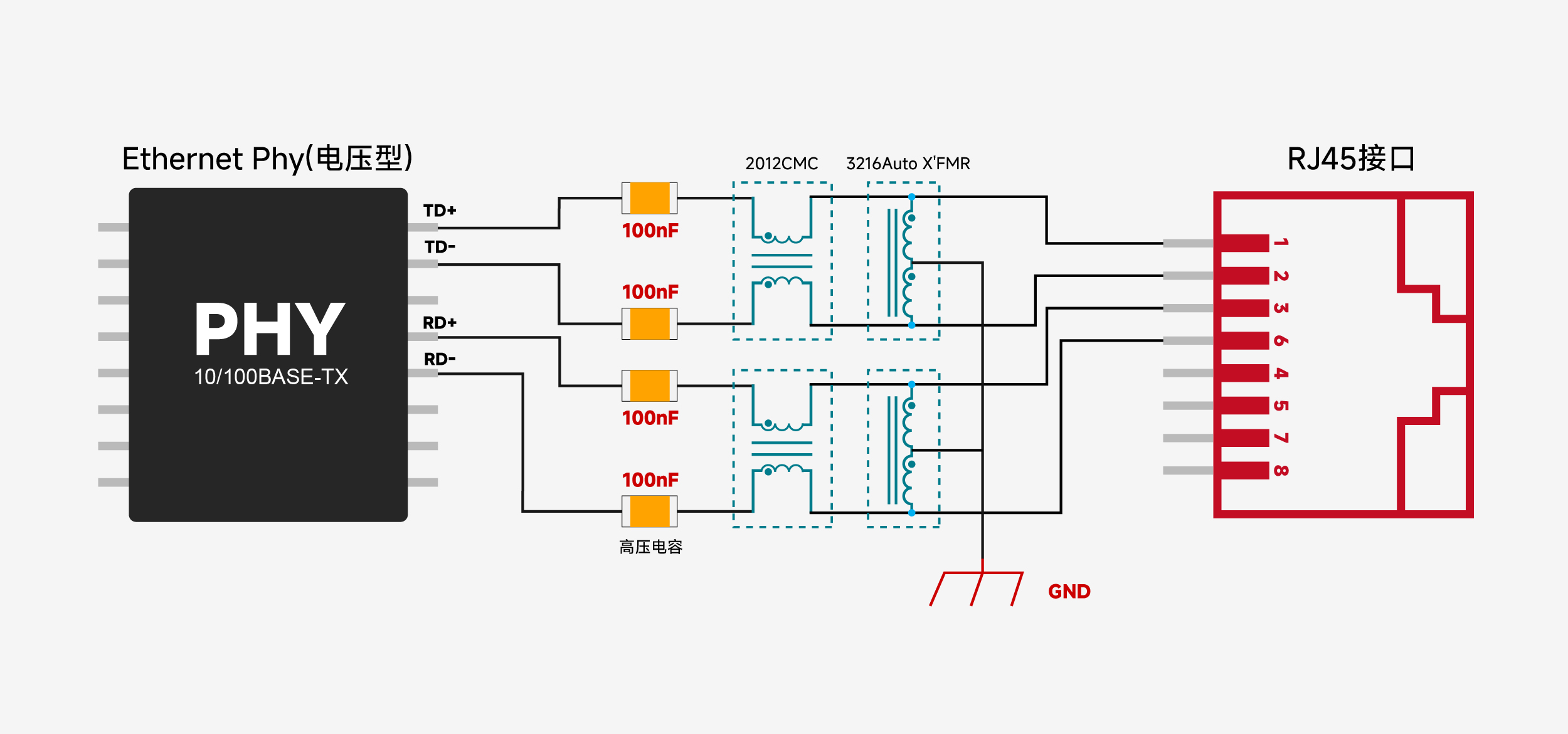

若采用“2線共模電感+自耦變壓器”結構，自耦變壓器應放在RJ45側。

四、實際芯片連接示例

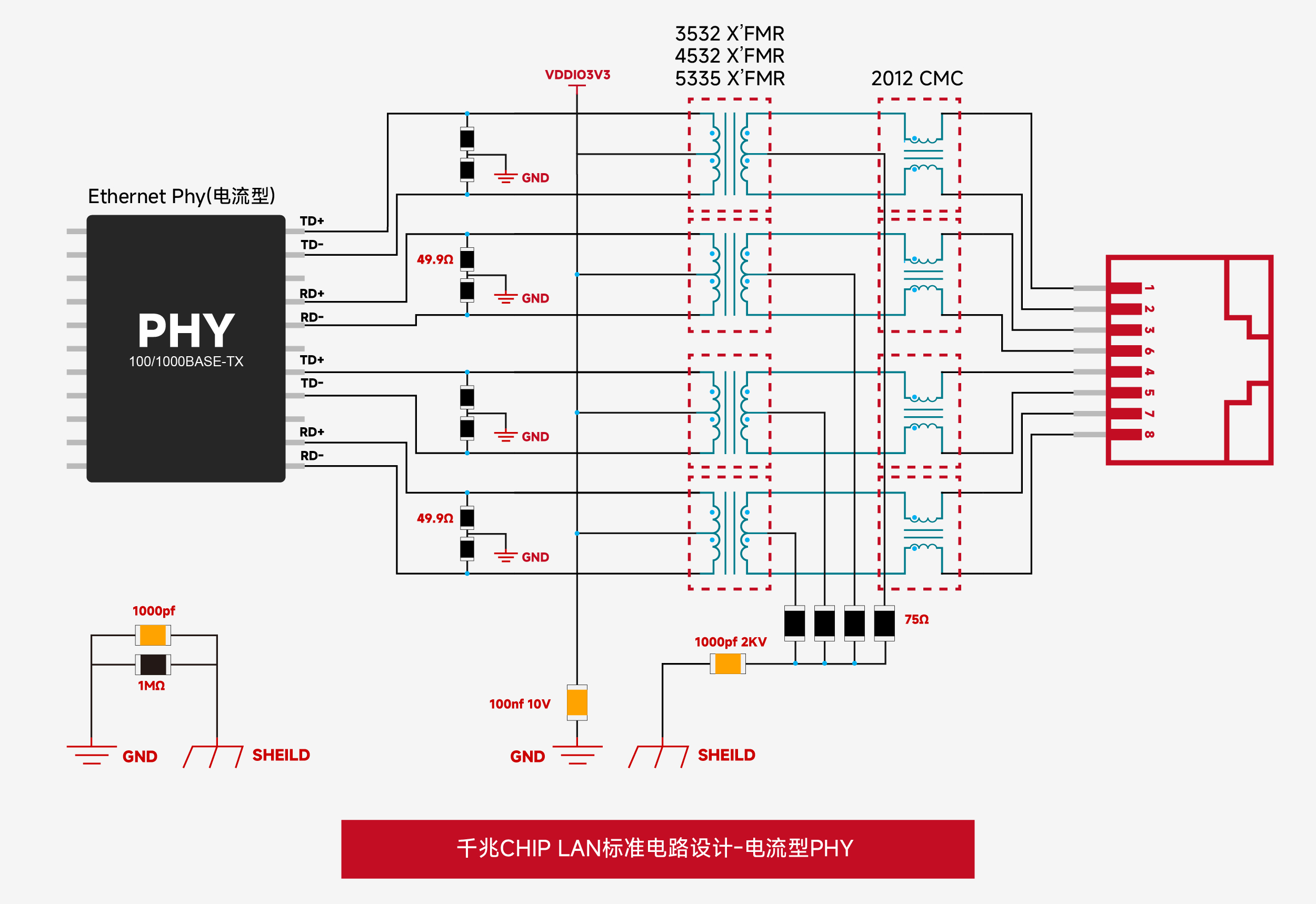

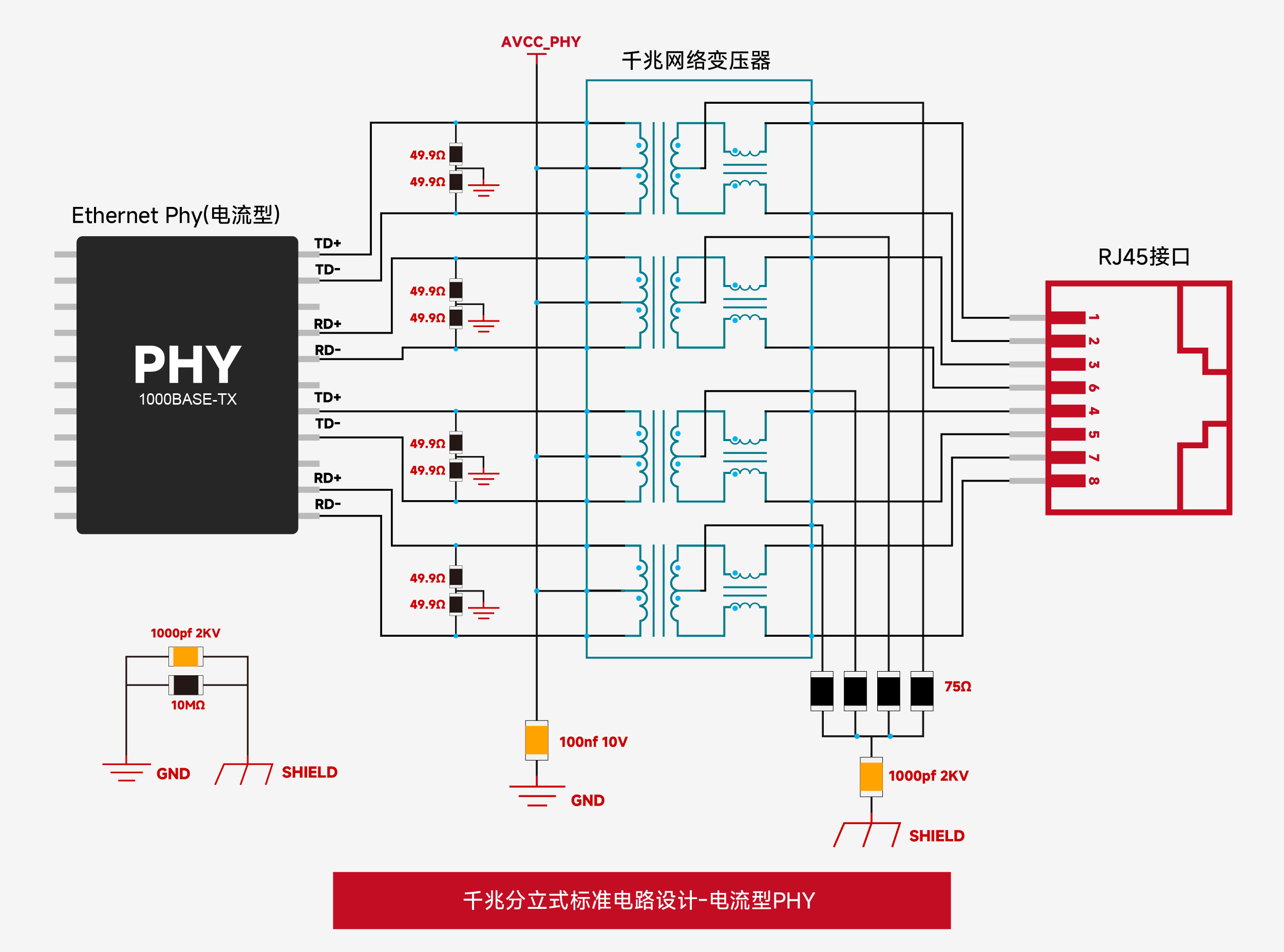

1. 電流驅動型

中心抽頭接VDD

共模電感靠近RJ45側

適用于PoE等場景

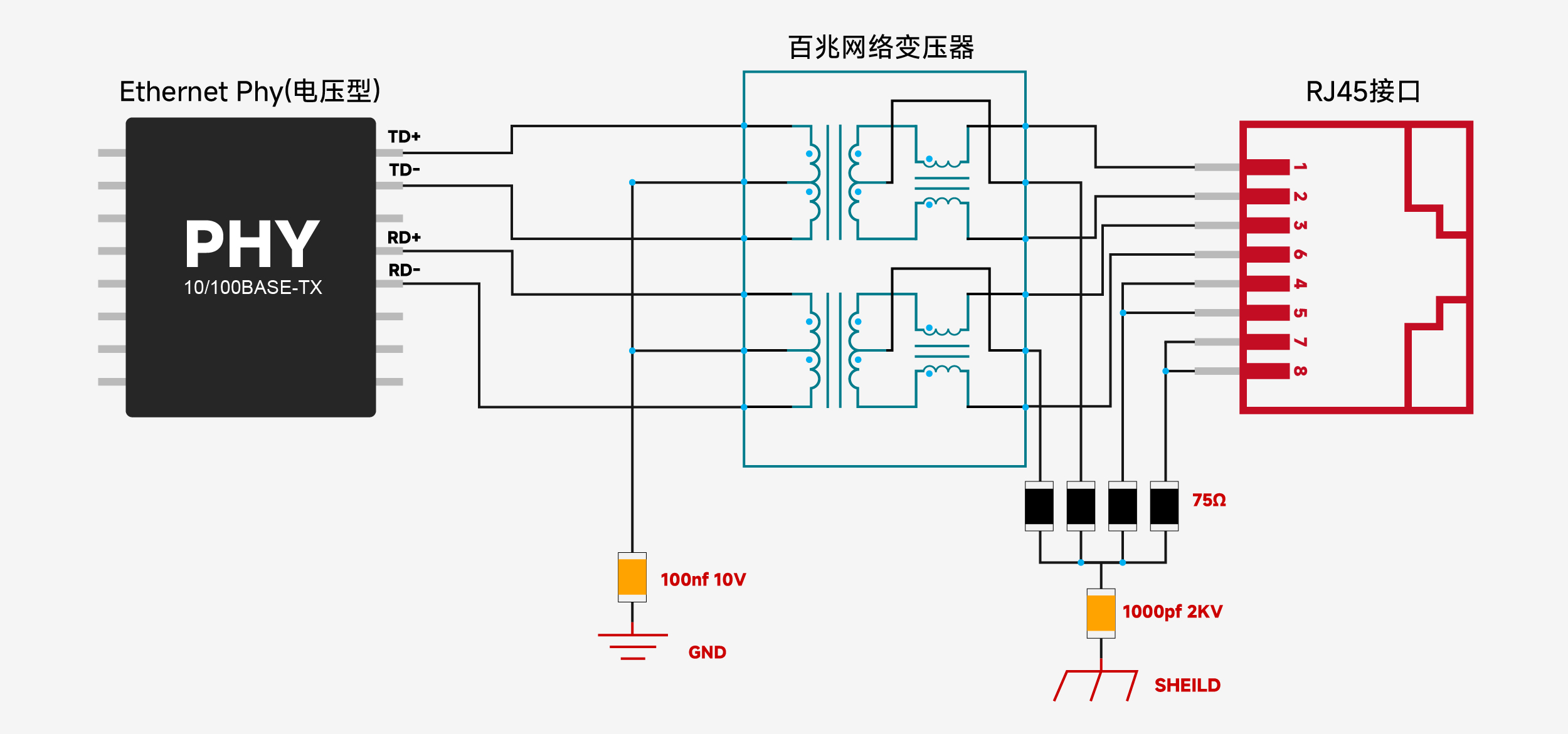

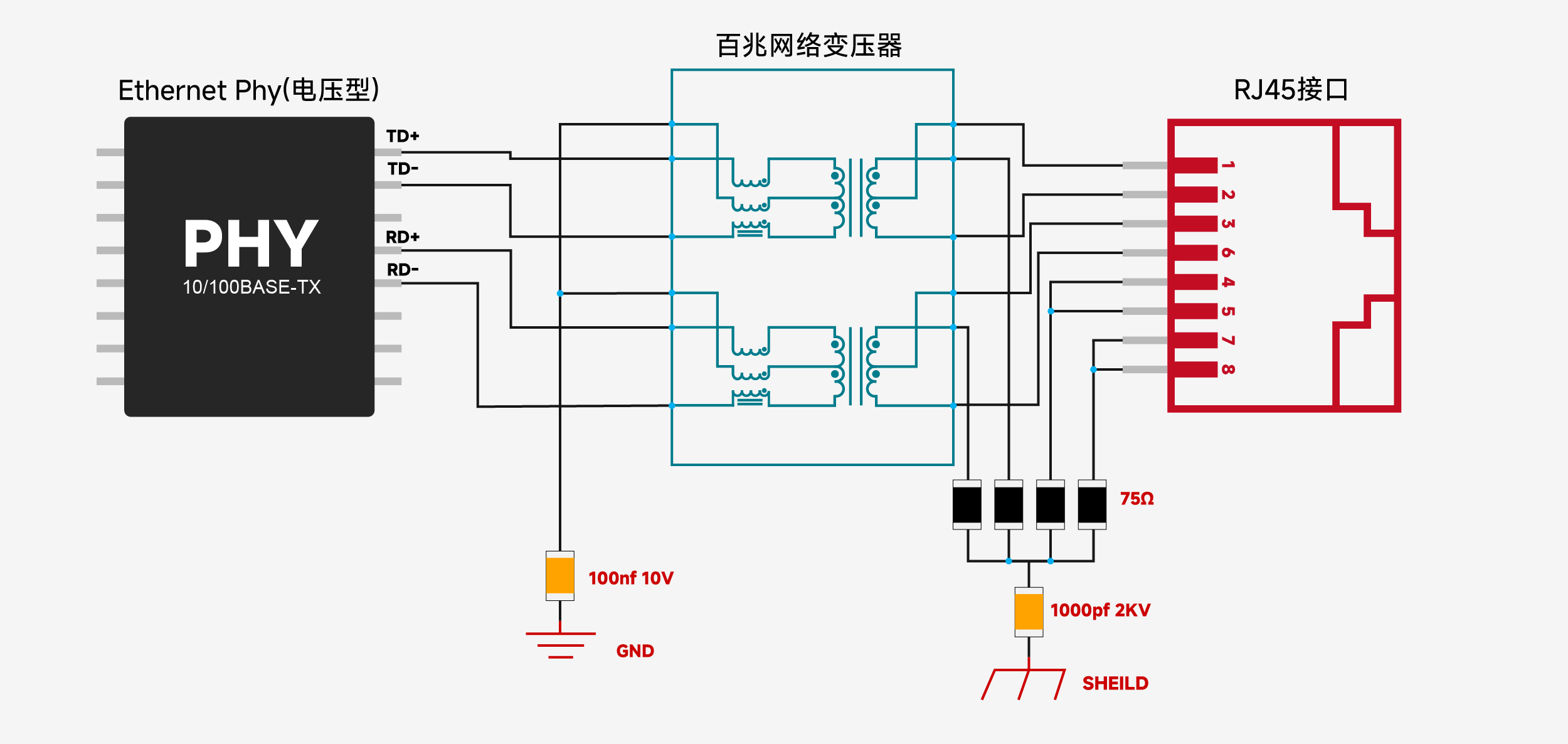

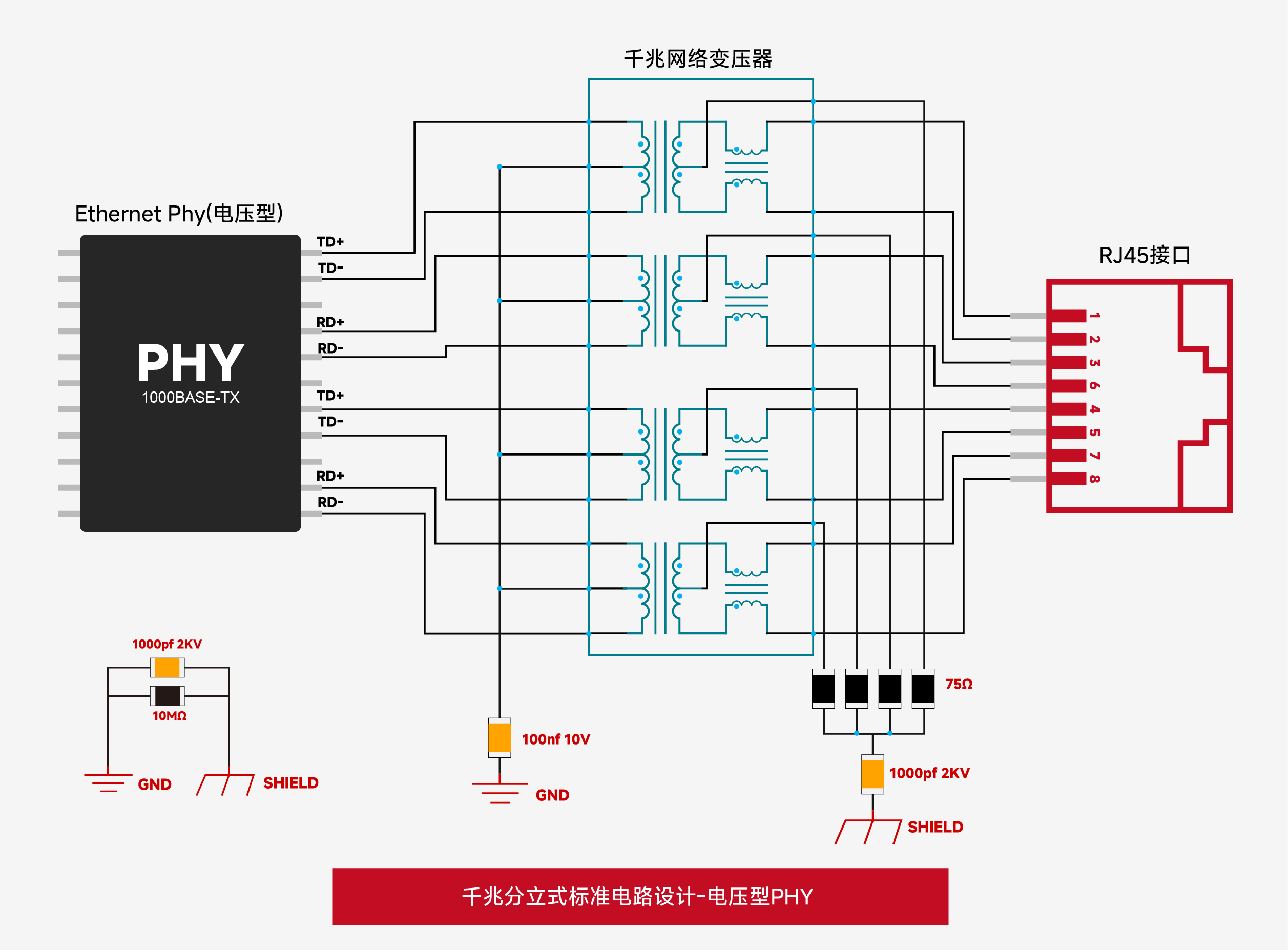

2. 電壓驅動型

中心抽頭通過電容接地

共模電感可在PHY側或MAC側

常見于交換機芯片

3. 電流驅動型

均采用共模電感靠RJ45的設計

支持自耦變壓器結構

五、設計建議與常見誤區

選型前務必確認PHY驅動類型，查閱芯片手冊中的“Magnetic Interface”部分。

電流驅動型PHY對布局更敏感，共模電感位置不可隨意更改。

電壓驅動型PHY布局更靈活，但仍建議參考推薦電路，優化EMC性能。

中心抽頭接錯可能導致信號幅度不足或噪聲過大，影響傳輸距離與穩定性。
