?

一、UV膠氣泡產生的根本原因

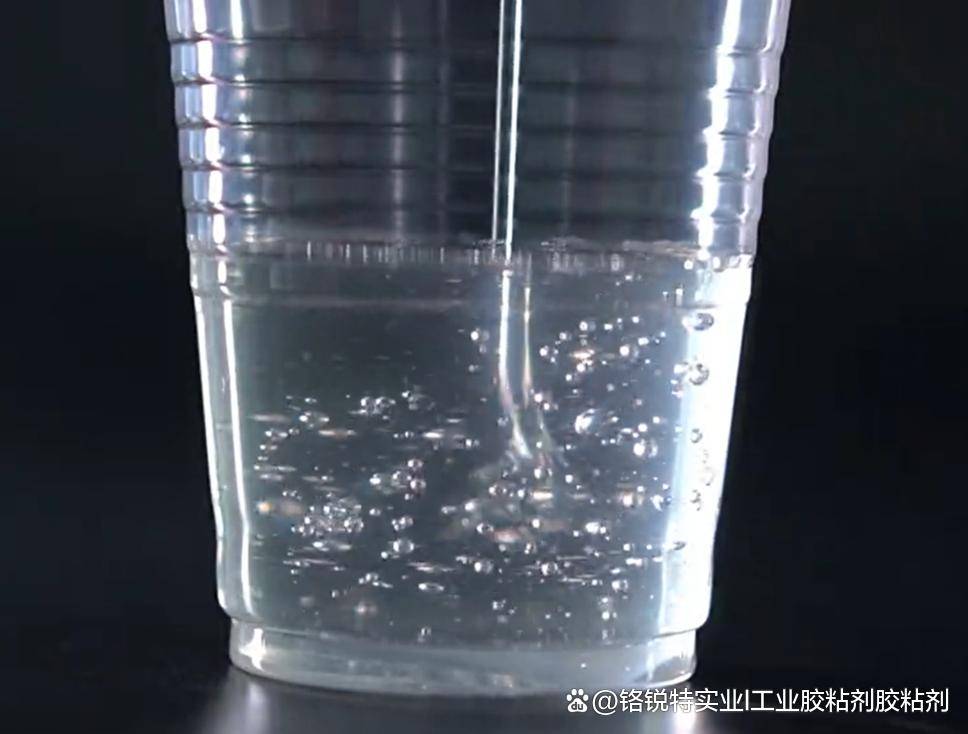

UV膠在使用過程中出現氣泡主要源于三大物理化學機制：首先是溶解氣體析出，膠水中溶解的空氣在固化時因溫度變化會形成直徑50-200μm的微氣泡，每升溫10℃氣體溶解度下降15%；

其次是界面浸潤不良，當膠水與基材接觸角過大時，容易在界面處截留空氣形成氣泡，這種情況在低表面能材料如PP、PTFE上尤為常見；

最后是固化收縮引發，UV膠固化時通常會產生5-8%的體積收縮，快速收縮會裹挾周邊空氣形成球形氣泡。更復雜的情況還包括：混合攪拌引入的氣泡、多孔基材孔隙氣體逸出（木材等材料）、以及不當施工導致的夾氣現象（點膠高度高于3mm時氣泡率激增）。

二、預防氣泡的系統性解決方案

1. 材料預處理關鍵技術

- 基材除氣處理：對于多孔材料如陶瓷、復合材料，采用80℃預熱30分鐘可排除90%孔隙氣體。金屬基材則建議先用異丙醇擦拭。

- 膠水脫泡工藝：大容量膠筒必須經過離心脫泡（2000rpm，10分鐘）或真空脫泡（-0.095MPa，15分鐘），實驗室數據表明這可使氣泡含量從3%降至0.1%以下。對于已開封的UV膠，使用前靜置24小時讓氣泡自然上浮。

- 環境控制：施工環境濕度控制在45-55%RH，溫度穩定在23±2℃。安裝空氣流動速度<0.2m/s的層流系統，可減少灰塵附著導致的成核點。

2. 施工工藝優化方案

（1）點膠參數設定：

- 螺桿閥點膠機推薦采用"先慢后快"模式：起始速度5mm/s，加速至30mm/s

- 針頭內徑應為膠層厚度的1.5倍（如0.3mm膠層用0.45mm針頭）

- 保持2-3mm的點膠高度，采用Z型或螺旋走膠路徑

（2）固化策略優化：

- 分階段固化：先用50mW/cm2強度預固化5秒，再以300mW/cm2完全固化

- 對厚膠層（>2mm）采用365nm+405nm雙波長照射，穿透深度提升3倍

- 傾斜15度角固化，幫助氣泡上浮脫離

（3）輔助技術應用：

- 使用含0.1%消泡劑的專用UV膠

- 在膠水路徑上施加5-10kHz超聲波振動（振幅20μm）

- 采用真空輔助固化裝置（-0.08MPa壓力下氣泡直徑縮小60%）
