完整的電流輸出轉換

高穩定性嵌入式齊納基準電壓源

激光調整到高精度（AD561K、T最大誤差為1/4 LSB）

經過調整的輸出應用電阻支持0 V到+10 V、±5 V范圍

快速建立時間：250 ns（至1/2 LSB）

整個工作溫度范圍內保證單調性

TTL/DTL和CMOS兼容（正真邏輯）

單芯片結構

提供裸片形式

提供符合MIL-STD-883標準的版本

AD561是一款10位數模轉換器IC，單芯片上集成高穩定性基準電壓源。它利用10個精密高速電流導引開關、一個控制放大器、基準電壓源和激光調整的薄膜SiCr電阻網絡，產生快速、精確的模擬輸出電流。此外還包括激光調整的輸出應用電阻，以便將電流精確、穩定地轉換為電壓；這些電阻均調整到0.1%的精度，因此在許多情況下無需外部調整器。

AD561結合多項重要技術，成為現有精確、穩定的10位DAC。低溫度系數、高穩定性薄膜網絡由一個高分辨率激光系統在晶圓級進行調整，達到0.01%（典型值）的線性度。K級和T級的精度規格為±1/4 LSB（最大值），J級和S級的精度規格為1/2 LSB（最大值）。

AD561還集成一個低噪聲、高穩定性表面下齊納二極管，它產生的基準電壓具有出色的長期穩定性和溫度周期特性，優于優質的分立式齊納基準電壓源。溫度補償電路經過激光調整，支持對各器件的溫度系數進行自定義校正。滿量程溫度系數典型值為15 ppm/°C；K級和T級經過測試的保證溫度系數(TC)為30 ppm/°C（最大值），S級為60 ppm/°C（最大值），J級為80 ppm/°C。

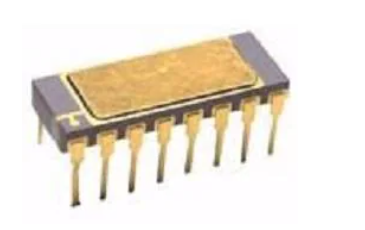

AD561按性能分為四種等級。AD561J和AD561K的額定工作溫度范圍為0°C至+70°C，采用16引腳密封陶瓷DIP或16引腳注塑DIP封裝。AD561S和AD561T級的額定溫度范圍為-55°C至+125°C，采用陶瓷封裝。

詳細參數有以下信息

Manufacturer: Analog Devices Inc.
Product Category: Digital to Analog Converters - DAC
RoHS: N
Series: AD561
Resolution: 10 bit
Number of Channels: 1 Channel
Settling Time: 250 ns
Output Type: Current
Interface Type: Parallel
Analog Supply Voltage: - 15 V, 5 V
Digital Supply Voltage: - 15 V, 5 V
Minimum Operating Temperature: - 55 C
Maximum Operating Temperature: + 70 C
Mounting Style: Through Hole
Package / Case: CDIP-SB-16
Packaging: Tube
Brand: Analog Devices
DNL - Differential Nonlinearity: +/- 0.25 LSB
INL - Integral Nonlinearity: +/- 0.125 LSB
Number of Converters: 1 Converter
Operating Supply Current: 8 mA
Product Type: DACs - Digital to Analog Converters
