第一次畫PW4584A芯片的電路圖，這是一款USB輸入給兩節串聯鋰電池充電管理芯片，5V輸入升壓到8.4V1A，通過資料上面說的效率90%，根據公式：輸出功率?效率=輸入功率，8.4V1A=8.4W再除以90%=9.33W輸入功率，再除以輸入電壓5V，等于輸入電流1.87A，輸入快10W，足夠我們使用了。

第一步的電路圖，直接抄芯片規格書的，很簡單完成。

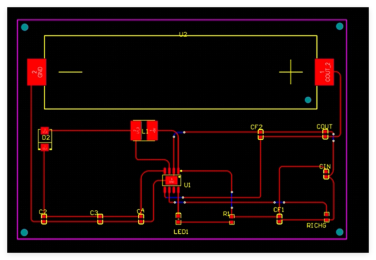

第二步就畫PCB和元件布局了，根據以往的知識直接干。

事后發給公司老工程師幫忙審核。發現了很多知識點：

第一步要先區分功率電路和信號電路，信號電路比較簡單，基本不需要講解，如芯片的6，7，8腳電路，按照我自己畫的也是可以，核心點是：功率電路。

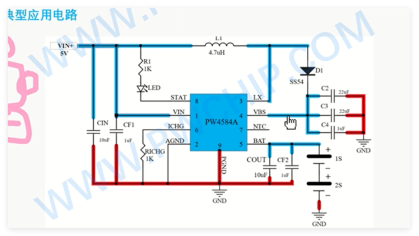

如上圖，之前看PW4584A規格書的電路圖 藍藍紅紅的不理解，現在才清楚。這是把核心點的功率電路做了區分：功率正和功率地部分，藍色的是功率正回路部分，紅色部分是功率地部分，或者簡單理解就是畫板線要寬，和回路短的。

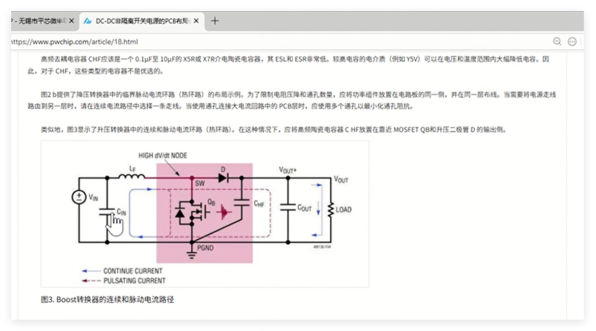

也可以從這篇文章上了解升壓轉換器的結構來學習，讓我更加了解了是為什么

然后再進行到了PCB布局

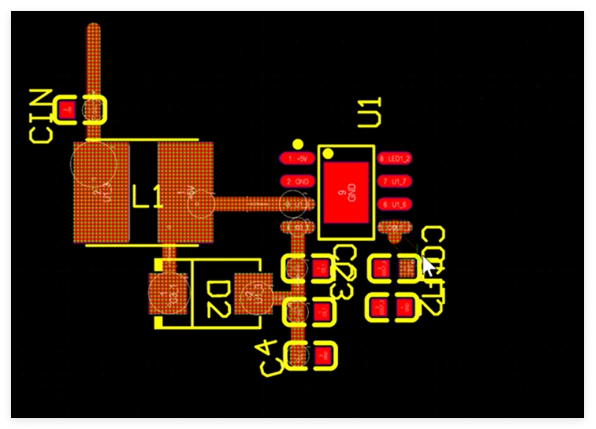

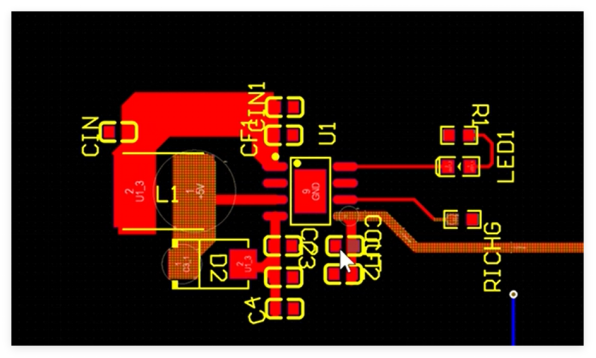

第一步是先放功率電路和相關器件，如上圖。參考規格書的設計說明，也能更得心應手。

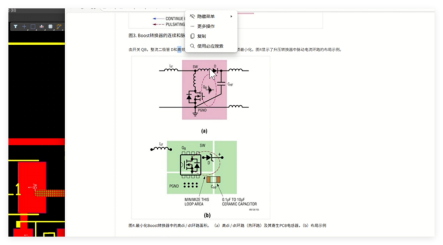

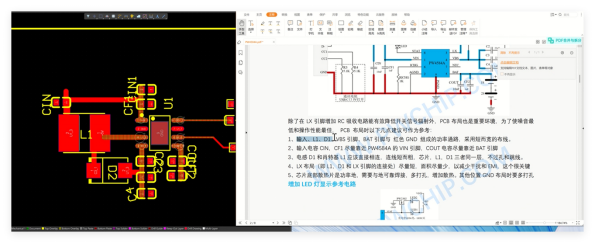

至于第3和4這樣布局是為什么，從升壓轉換器原理來理解，就很容易了，這個是過EMC的主要點布局呢。

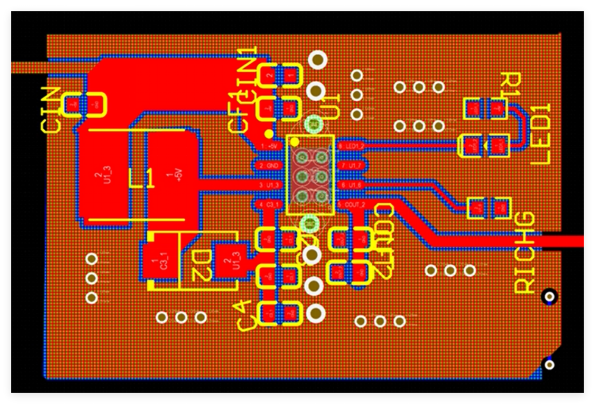

再通過加大鋪銅和優化，就順便好點和功力慢慢的樣子了。

同時還有一招，對于還是功率回路不是很理解的話，就是雙面地部分可以打孔的，盡量多打孔也可以的。

至此就學會了這個布局和應用。下一步準備畫PW4253是PW4584A的更大電流的，PW4584A是5V升壓8.4V1A，PW4253是5V升壓8.4V可達2A的。

再搭配鋰電池保護電路的，PW7022E和PW8205A6S芯片一起搞，再打板子出來。
