汽車總線解碼

隨著智能汽車與新能源汽車的快速發展，車載電子系統日益復雜，ECU數量不斷增加，整車內部的通信網絡從單一總線演進到多總線并存。LIN、CAN FD與FLEXRAY協議，已經成為當下汽車電子系統中最常見的通信方式：

LIN總線以其低速、低成本的特點，廣泛應用于車窗、車燈、座椅調節等車身控制場景；

CAN FD總線在繼承傳統 CAN 可靠性的同時，提升了帶寬和數據承載能力，更適合新能源與自動駕駛中對高速、大數據傳輸的需求；

FLEXRAY總線則以確定性與高帶寬優勢，成為底盤控制、動力系統及高級駕駛輔助系統的核心通信骨干。

在多種總線協議混合應用的汽車電子系統中，工程師迫切需要一種既能應對高速信號，又能兼容多協議解碼的通用測試工具。航天測控自研的ADP7000/8000系列數字實時示波器，正是這樣一款值得信賴的平臺。它配備專業汽車總線解碼軟件包，支持 LIN、CAN FD與FlexRay協議解碼，可從硬件采集、軟件解析到異常定位，為車載通信測試提供完整的解決方案。

強大性能平臺，保障總線信號采集精度

ADP8000/ADP7000系列示波器具備高達20GSa/s 的實時采樣率（ADP7000系列采樣率最高為10GSa/s）、8.0GHz帶寬（ADP7000系列示波器最大帶寬為2.5GHz）以及4Gpts的深存儲能力，可完全滿足低速LIN與高速FlexRay信號測試需求。無論是數十 kbps 的車身總線，還是數Mbps 的高速總線，示波器都能以高精度還原波形細節，避免因波形失真而導致協議解碼不完整。結合高靈敏度觸發和優于0.3ppm的時基精度，確保了總線數據捕獲的可靠性。

多協議并行解碼與多窗口可視化，全面掌握通信狀態

解碼結果支持多窗口并行展示：工程師可以在不同窗口中分別查看波形標注、協議表格或統計結果，也可以將多總線解碼結果進行同步對比，直觀掌握各總線之間的交互邏輯。無論是單一ECU調試，還是整車系統聯調，都能通過這種多視角展示方式快速定位問題，從而顯著提升調試與驗證效率。

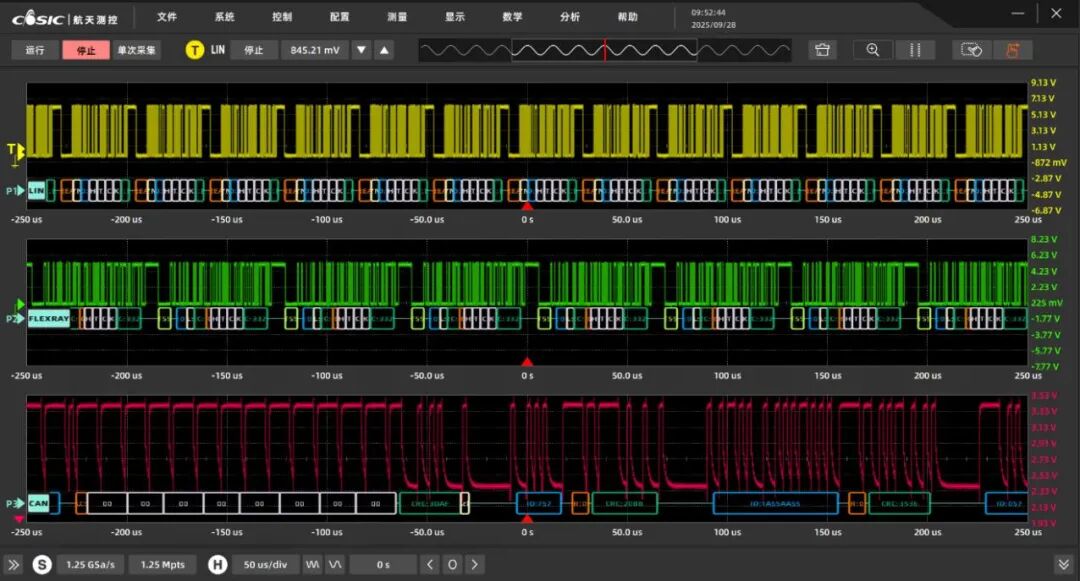

多種協議解碼并行顯示

同時，軟件提供懸浮表格功能，解碼后的協議數據以浮動表格的形式呈現，用戶可自由拖動到任意位置，不受波形縮放比例影響。懸浮表格支持實時更新、自動對齊與關鍵字段高亮顯示，讓用戶在觀察波形的同時，也能清晰直觀地瀏覽通信內容。通過“波形+表格”的雙視角協同展示，工程師能夠在復雜的多總線環境下快速定位問題，顯著提升調試與驗證效率。

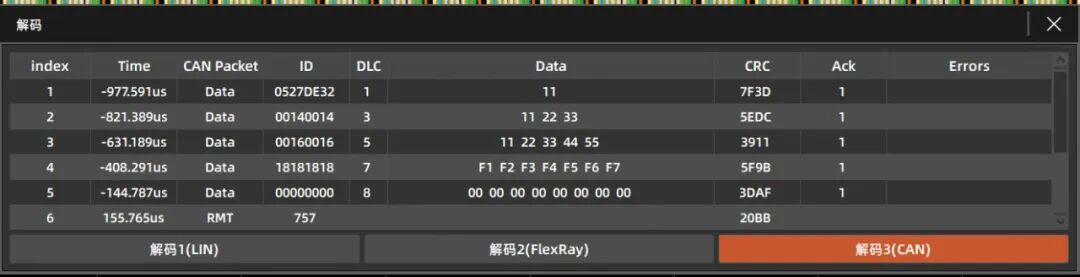

解碼懸浮表格

靈活的觸發與搜索，快速定位問題根源

除了基礎的幀識別與數據解析，軟件包還支持基于協議內容的高級觸發與搜索功能。例如：

在CAN FD中可按ID范圍、數據內容或錯誤幀進行觸發；

在LIN中可基于幀頭、校驗錯誤進行捕獲；

在FLEXRAY中可針對靜態幀、動態幀或特定槽編號實現精準觸發。

這些靈活的條件使得工程師能夠在復雜的總線環境中迅速鎖定目標事件，縮短問題排查時間。配合協議表格的搜索功能，還能快速篩選特定數據包，實現軟硬件的聯動調試。

多領域應用價值

ADP8000/ADP7000系列數字實時示波器汽車總線解碼解決方案，不僅適用于整車廠和一級供應商的研發調試，也廣泛應用于車規芯片、傳感器、執行器等器件的驗證環節：

研發階段：用于ECU軟件開發、通信協議棧調試及新功能驗證；

生產階段：可用于下線檢測，確保總線通信正確；

售后與維護：幫助技術人員快速定位通信故障，提升維修效率。

搭載汽車總線解碼軟件包的ADP8000/ADP7000系列數字實時示波器，覆蓋LIN、CAN FD、FlexRay 等汽車總線協議，兼顧從低速到高速的全場景測試需求。它將復雜的總線通信過程化繁為簡，不僅讓工程師直觀理解系統運行狀態，更為智能汽車和新能源汽車產業提供高效、可靠的測試工具。通過它，車載系統的每一次“對話”都能被清晰記錄與洞察，為汽車電子的安全與穩定保駕護航。
