本期給大家介紹兩種用示波器測量市電的正確方法。

第一種 A-B偽差分測量

用普通示波器無源探頭就可以。

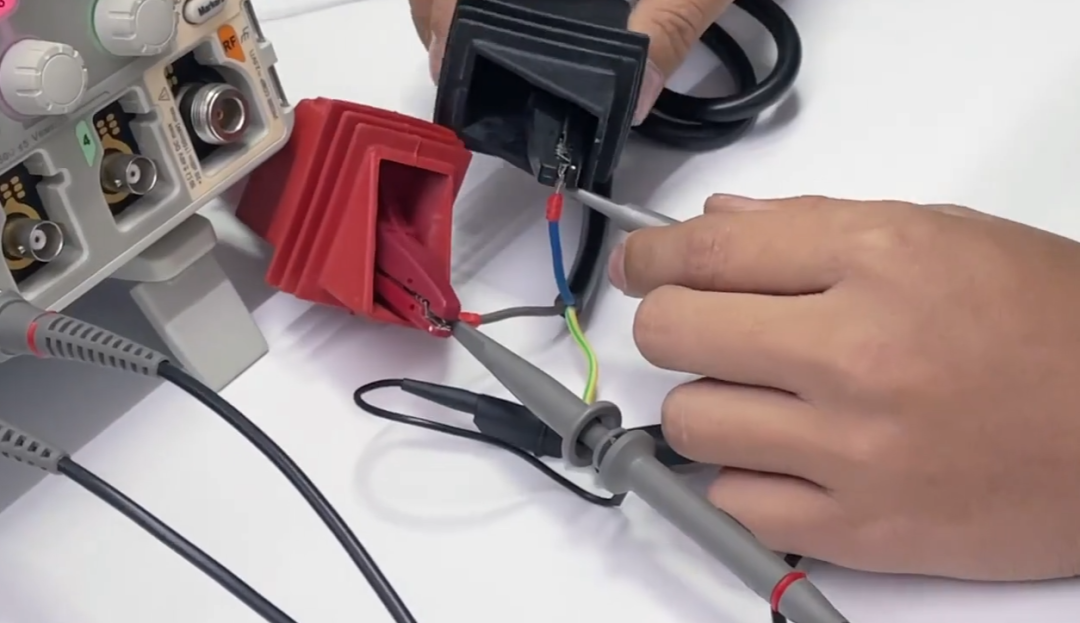

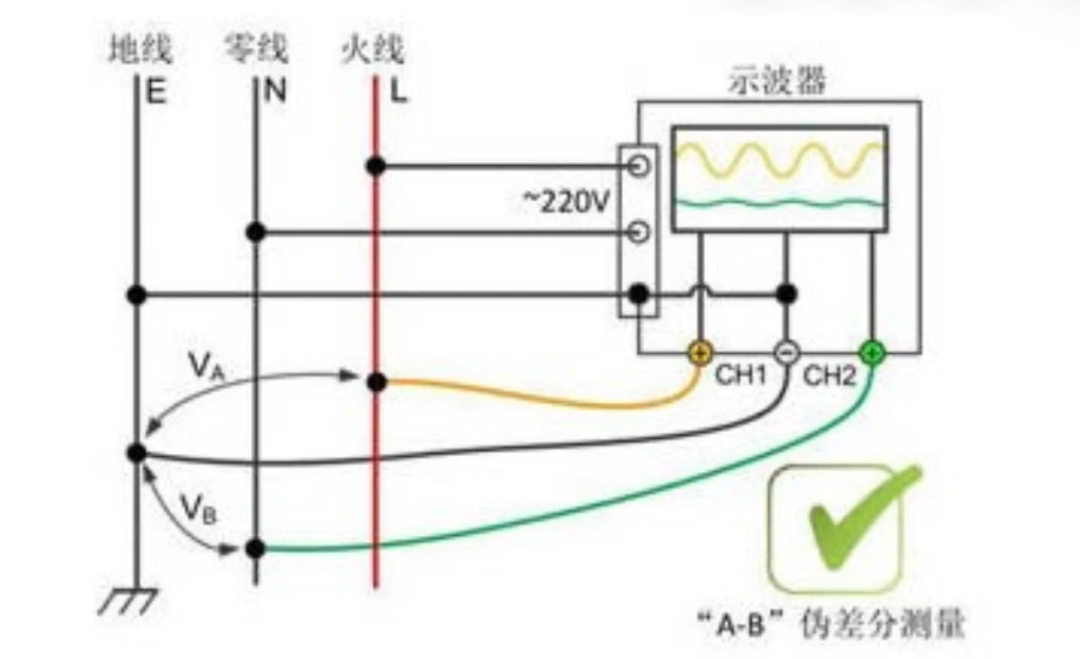

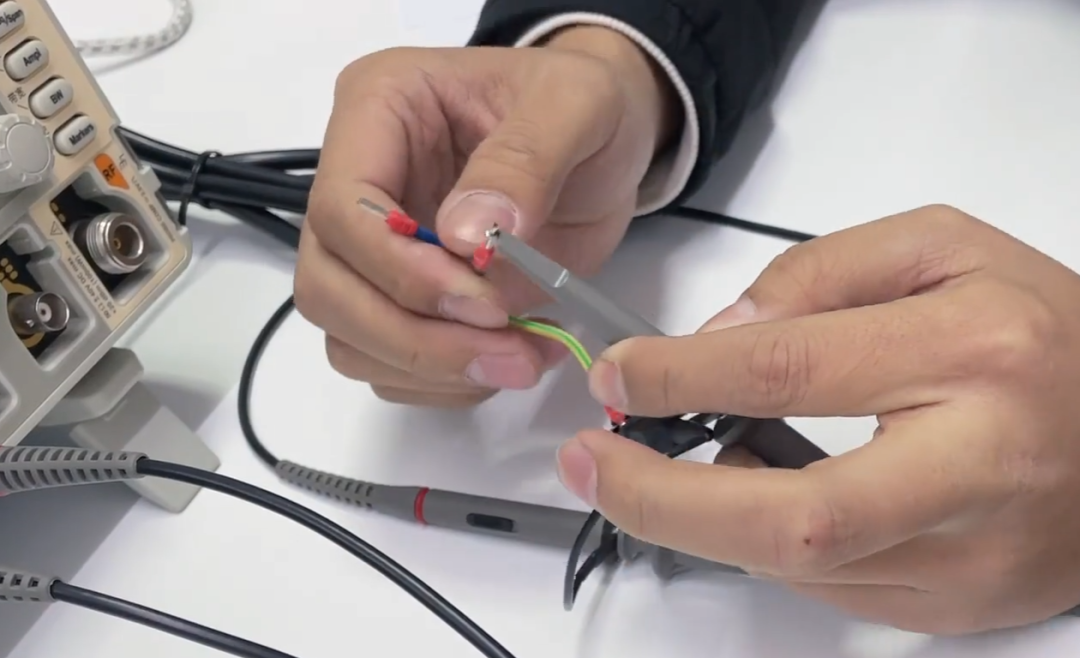

首先接線。準備一根電源線，把兩個無源探頭的地線夾子（即鱷魚夾），分別接到地線上，另一個通道探頭接到零線上。

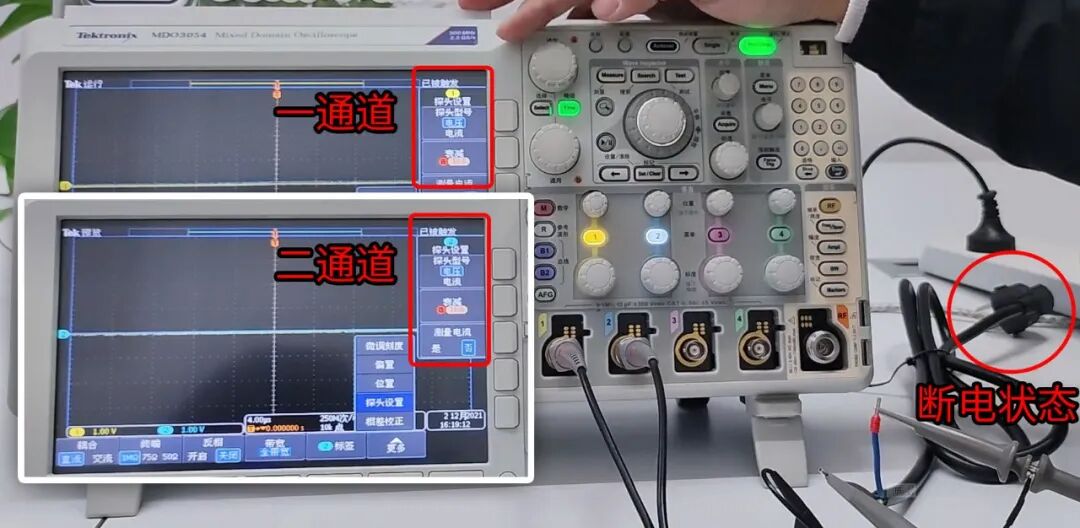

設置示波器探頭的參數，這里我們用的是X10檔位，衰減是10。

設置好后，給電源線通電，注意用電安全。

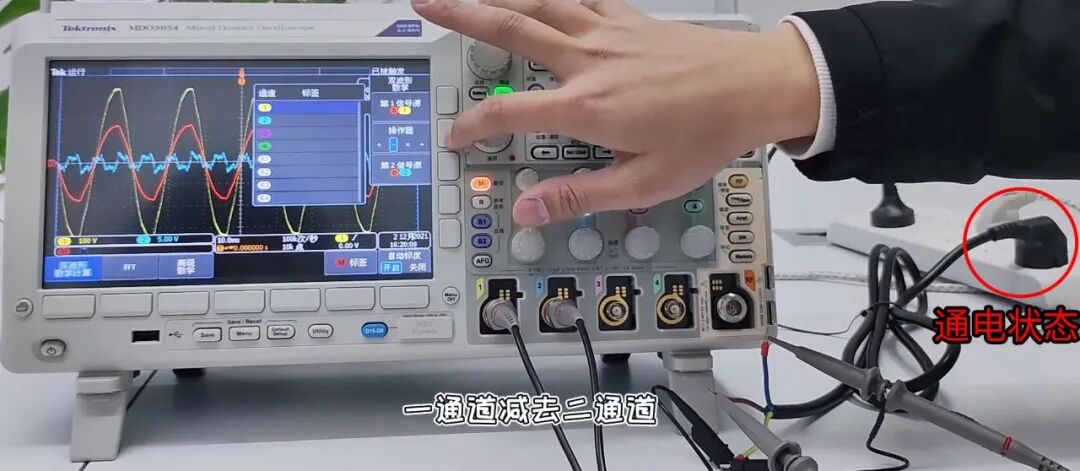

接下來調整示波器。打開示波器的數學功能，進行減法計算：一通道減去二通道?？梢钥吹剑瑘D中紅色波形就是需要測量的市電。

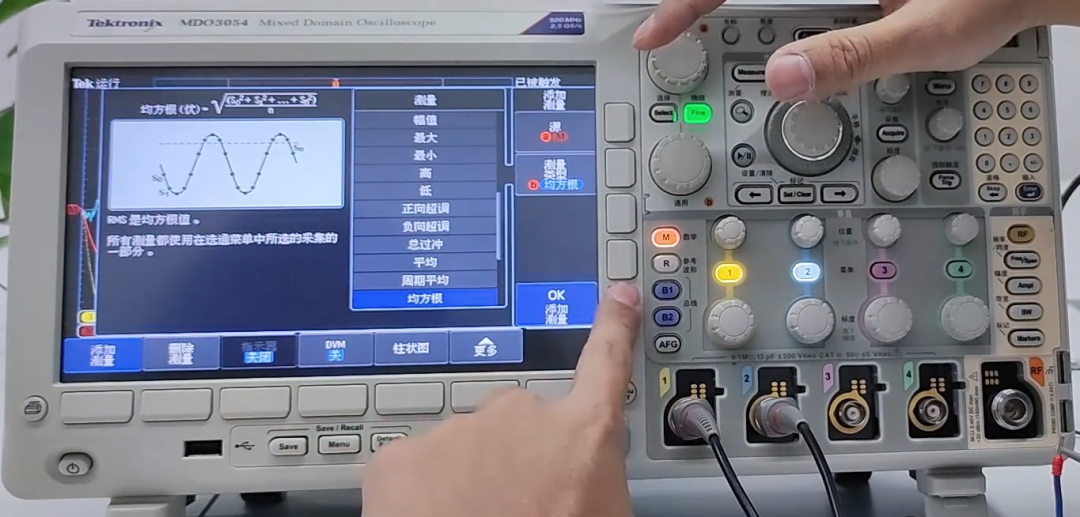

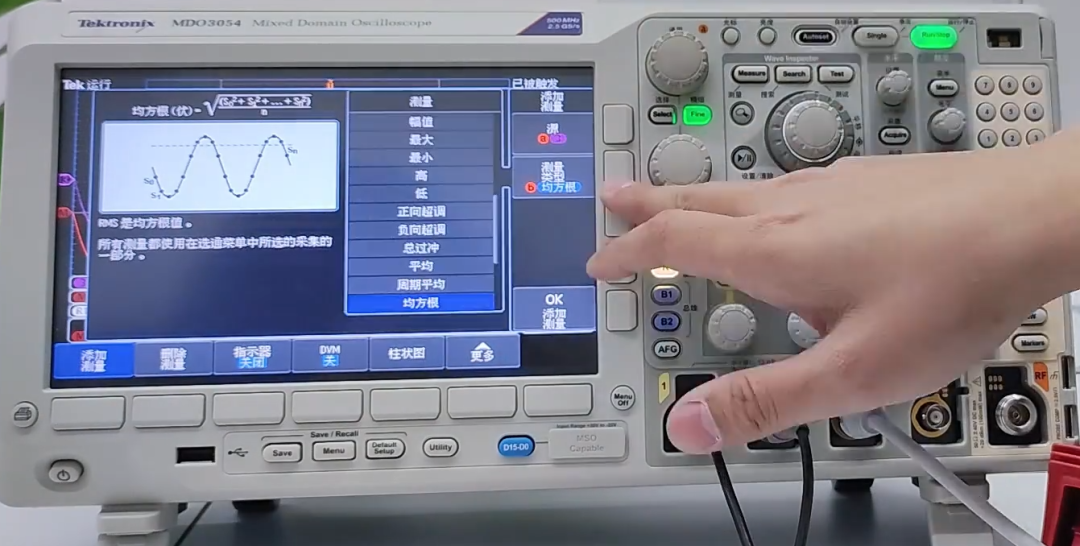

然后打開示波器的測試功能，添加測量：源選擇數學，選擇均方根。

最后將這個數學波形保存在屏幕上。

第二種 高壓差分探頭測量

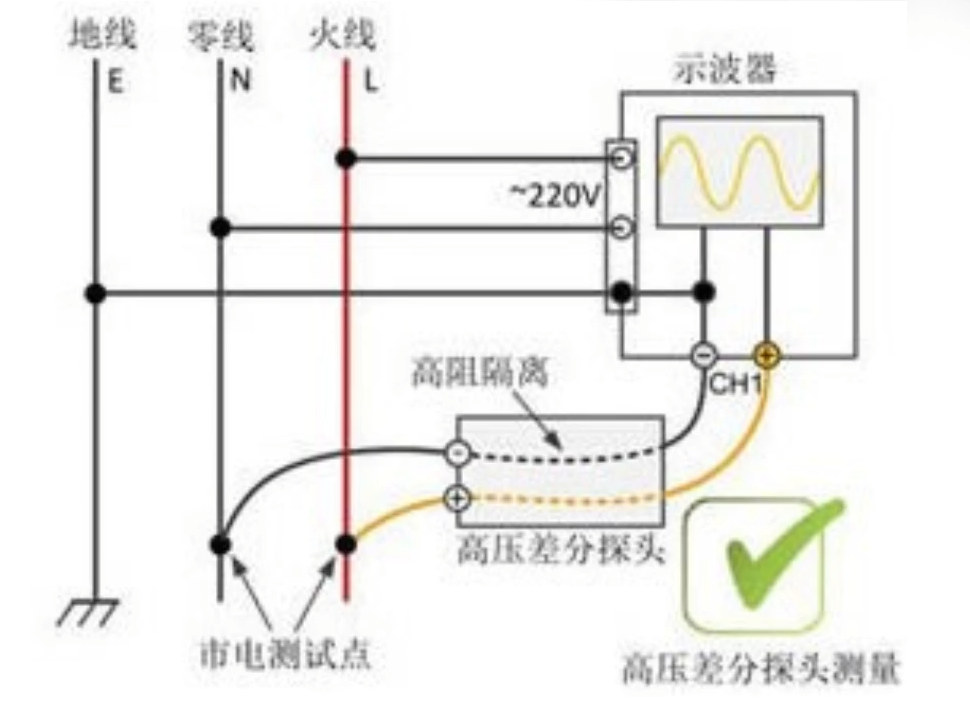

接下來使用差分探頭進行測量，先斷電，再接上差分探頭。

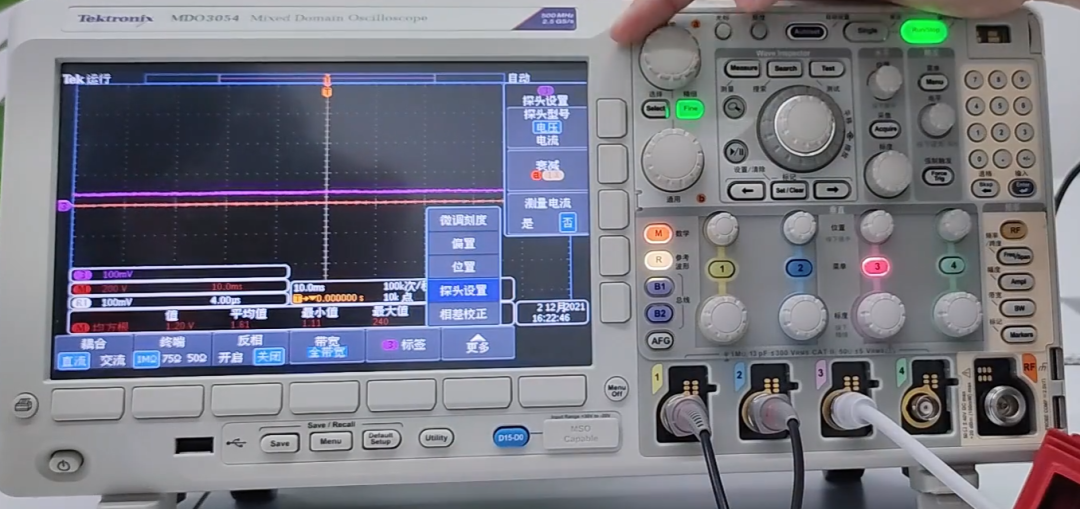

打開三通道，設置三通道的參數，通上電之后繼續測量。

可以看到這是三通道的參數，我們添加測量來看一下。

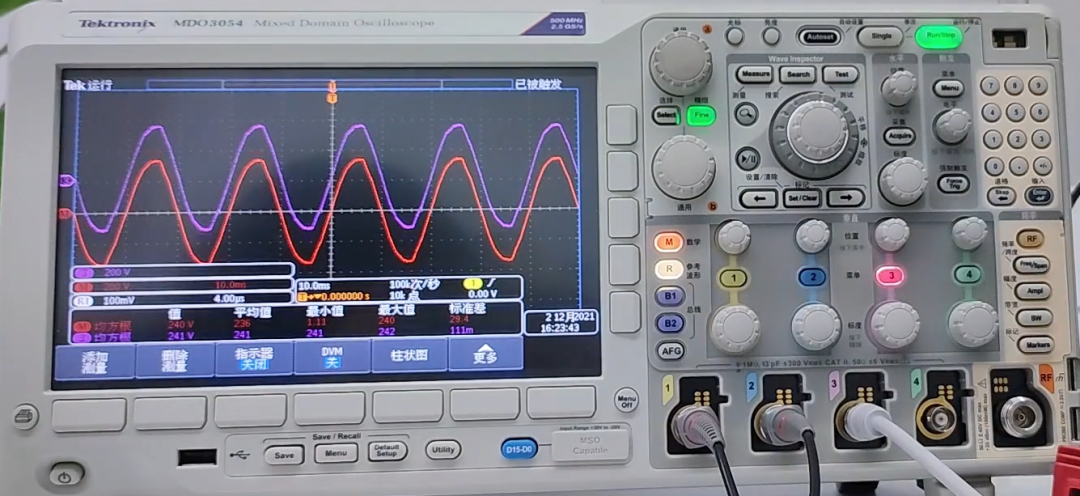

紅色M是使用兩個無源探頭，一通道減去二通道測量的市電；紫色3是三通道使用差分探頭測量的市電。

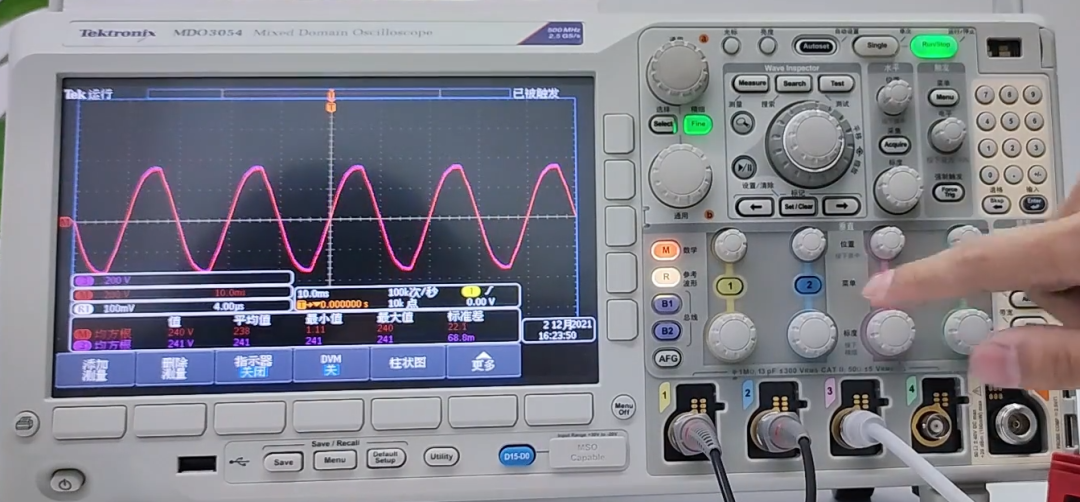

讓它們同時顯示在基準線上的時候，兩個波形是重合的，可以看到測量的值。

這就是使用示波器測量市電的兩種正確方法，如果大家還有疑問，歡迎留言探討~
