在電子設備無處不在的今天，液晶顯示屏（LCD）作為人機交互的核心窗口，其技術實力直接決定了設備的使用體驗。從智能穿戴到工業控制，從車載顯示到消費電子，不同場景下的 LCD 產品背后，都藏著精心設計的結構方案與連接技術。今天就帶大家深度解析液晶顯示屏的核心基礎，讀懂顯示技術的底層邏輯。

一、產品結構：量身定制的顯示解決方案

液晶顯示屏的產品結構并非千篇一律，而是根據應用場景、性能需求量身打造，作為資深顯示器制造公司，希恩凱電子（CNK）的核心產品涵蓋單色 LCD 和單色模組、0.96-15.6 寸 TFT 顯示模組、OLED 模組、HMI 人機交互模組，其產品結構主要分為三大類核心產品及多種衍生方案：

1. 集成化產品：高效穩定的主流選擇

COB 產品采用 “IC+LCD+PCB” 的核心架構，可根據需求搭配鐵框、背光、TP（觸控面板）等組件，憑借集成度高、穩定性強的優勢，廣泛應用于工業控制、車載設備等對可靠性要求嚴苛的場景。

COG 產品以 “IC+LCD” 為基礎，支持靈活選配背光、鐵框、PCB、TP 等配件，在保證性能的同時簡化了結構設計，適合智能穿戴、小型便攜設備等對體積有嚴格限制的產品。

SMT/COF/TAB 產品分別采用 SMT IC、COF IC、TAB IC 與 LCD 組合，搭配可選配件，覆蓋了中高端顯示需求，其中 COF 和 TAB 方案在窄邊框、高分辨率產品中表現突出。

2. 材料類產品：靈活適配特殊需求

組件材料核心為 LCD，可搭配 FPC（柔性線路板）、背光、TP、鐵框等組件，為客戶提供半集成化的解決方案，平衡了定制靈活性與組裝效率。

散件材料提供 LCD、背光、鐵框、PCB、TP、IC 等全套散件，僅支持特殊客戶的深度定制需求，充分彰顯定制液晶顯示屏制造商的靈活適配能力，適用于小眾化、個性化的顯示場景。

值得一提的是，希恩凱電子（CNK）不同結構方案支持的 ITO 厚度各有側重：COB、SMT 方案支持 1.1mm、0.7mm 厚度；COG、COF、TAB 方案則進一步拓展至 0.55mm、0.4mm，更薄的 ITO 厚度為設備小型化、輕量化提供了可能，也體現了液晶顯示屏工廠的精湛技術實力。

二、連接方式：高效傳輸?shù)?“橋梁” 設計

如果說產品結構是 LCD 的 “骨架”，那么連接方式就是貫穿全身的 “血管”，直接影響信號傳輸?shù)姆€(wěn)定性與產品的裝配便捷性。

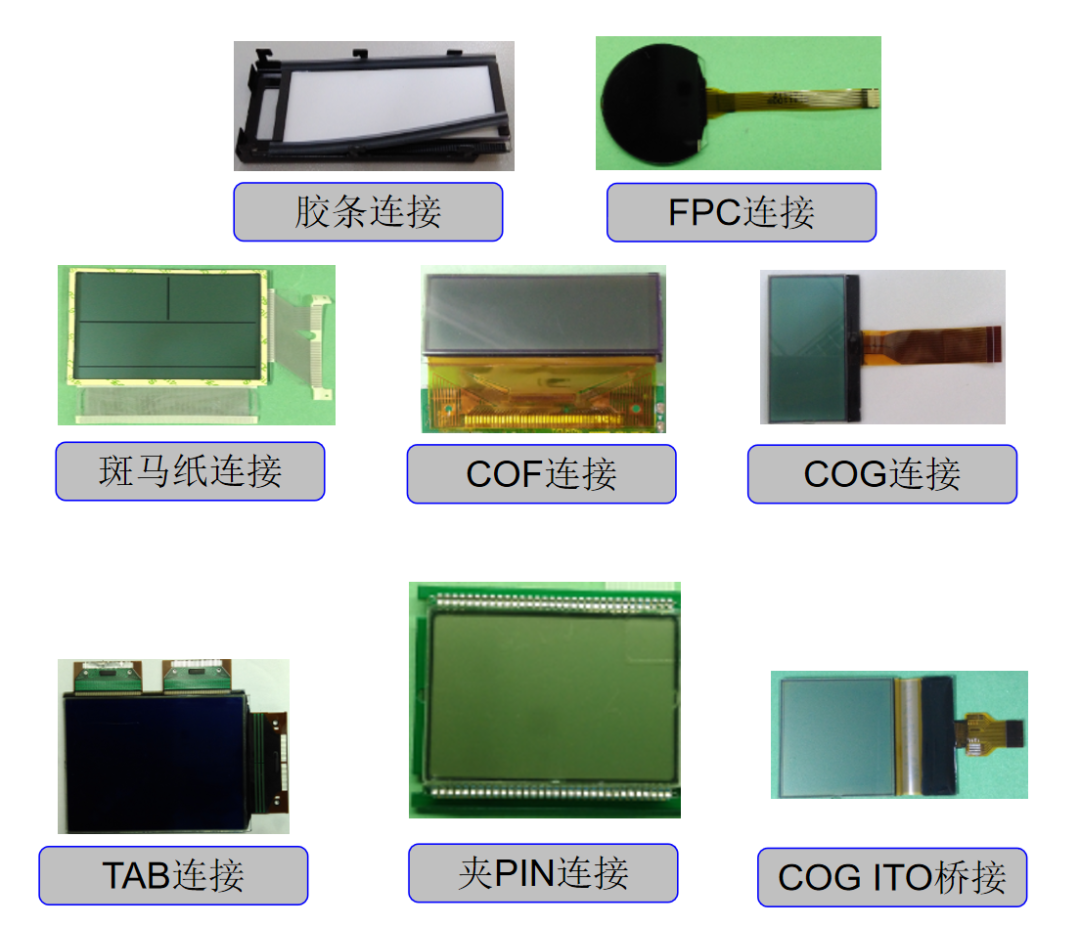

1. 基礎連接方案：簡單可靠，成本可控

膠條連接操作簡便、成本較低，適用于對連接穩定性要求不高的普通電子設備。

斑馬紙連接憑借良好的導電性和柔韌性，適配輕微的結構形變，常用于小型 LCD 與 PCB 的連接。

夾 PIN 連接拆卸便捷，便于后期維護，在需要頻繁調試或更換部件的設備中應用廣泛。

2. 進階連接方案：穩定高效，適配復雜場景

FPC 連接柔性線路板搭配，可實現多角度、狹小空間內的連接，是智能穿戴、折疊設備等產品的優選方案。

TAB 連接將驅動 IC 通過 TAB（各向異性導電膠）直接綁定在 LCD 上，減少了連接節點，提升了傳輸效率和穩定性。

COG 連接將 IC 直接綁定在 LCD 的玻璃基板上，大幅縮小了產品體積，提高了集成度，是高端便攜設備的核心連接方式。

COF 連接IC 封裝在柔性薄膜上，再與 LCD 綁定，兼具柔性與高集成度，適配窄邊框、高分辨率的顯示需求。

COG ITO 橋接特殊的橋接設計，進一步優化了信號傳輸路徑，在大尺寸、高畫質 LCD 中表現出色。

依托豐富的結構方案與可靠的連接技術，希恩凱電子（CNK）作為中國 TFT 顯示屏領域的優質企業，持續為各行業提供高品質的顯示解決方案，下一篇我們將繼續探索 LCD 的類型劃分與顯示模式，敬請關注！
