隨著全球能源結構的轉型與電氣化進程的加速，電力電子技術作為電能高效轉換的核心，正經歷著從硅（Si）基器件向?qū)捊麕В╓BG）半導體器件——特別是碳化硅（SiC）——的深刻變革。在這一歷史性的技術迭代中，雙脈沖測試（Double Pulse Test, DPT）作為評估功率半導體器件動態特性的“金標準”，其地位不僅沒有因技術的成熟而削弱，反而在高頻、高壓、高功率密度的SiC時代變得愈發關鍵。傾佳電子楊茜全方位解析雙脈沖測試的物理原理、追溯其跨越半個世紀的技術起源與演變脈絡，并結合當前中國功率半導體產業“國產替代”的宏大背景，深入剖析雙脈沖測試在國產SiC模塊（以基本半導體BASiC等企業為例）全面取代進口IGBT模塊過程中的核心技術價值與戰略意義。傾佳電子楊茜將通過詳實的理論推導、歷史考證以及基于最新datasheet的實測數據對比，揭示SiC器件在開關損耗、反向恢復及熱穩定性等方面相對于傳統IGBT的代際優勢，以及DPT技術在驗證這些優勢時所面臨的全新挑戰與解決方案。

第一章 雙脈沖測試的物理本質與核心原理

1.1 雙脈沖測試的定義與工程必要性

在電力電子變換器的設計與驗證環節，準確獲取功率開關器件（如IGBT、MOSFET）的動態開關特性是至關重要的。穩態特性（如導通電阻 RDS(on)?、擊穿電壓 BVDSS?）固然重要，但在現代高頻電力電子系統中，開關損耗（Switching Loss）往往占據了總損耗的主導地位，直接決定了系統的散熱設計、體積重量以及最終的能效比。

雙脈沖測試（DPT）是一種專門用于在不引起器件過熱的情況下，精確測量功率開關器件在導通（Turn-on）和關斷（Turn-off）瞬間電壓、電流動態變化過程的標準測試方法 。與連續運行測試不同，DPT通過發送兩個特定寬度的脈沖，在極短的時間內模擬出器件在實際變換器（如半橋、全橋拓?fù)洌┲谐惺艿臉O端應力條件——即“感性負載鉗位開關”（Clamped Inductive Load Switching）工況 。這種測試方法的核心優勢在于能夠?qū)⑵骷慕Y(jié)溫（Tj?）維持在設定值（通常為室溫或特定的高溫，如125°C或175°C），從而剝離自熱效應的干擾，獲得純粹的開關特性數據 。

1.2 電路拓?fù)渑c換流物理機制

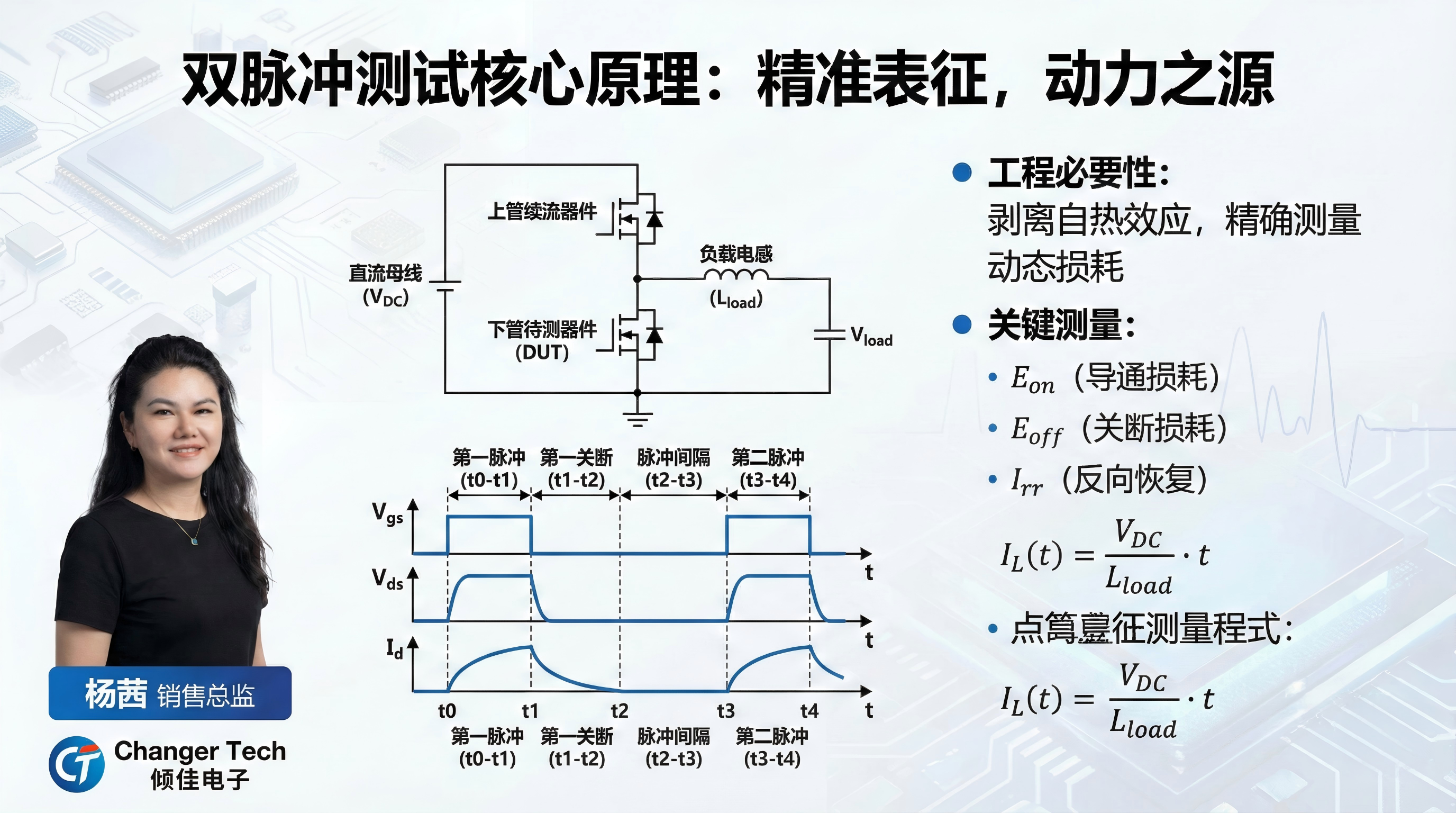

標準的雙脈沖測試平臺通常采用半橋拓?fù)浣Y(jié)構，其核心物理過程基于電感電流不能突變的原理。一個典型的DPT測試單元包含以下關鍵組件：

待測器件（Device Under Test, DUT）： 通常位于半橋的下管（Low Side），作為主動開關進行控制。

續流器件（Freewheeling Device）： 位于半橋的上管（High Side），通常是二極管或處于同步整流模式的MOSFET，用于在DUT關斷期間為電感電流提供回路。

負載電感（Load Inductor, Lload?）： 模擬實際變換器中的感性負載（如電機繞組、變壓器漏感），并在測試過程中作為電流源。

直流母線電容（DC Link Capacitor, Cbus?）： 提供穩定的直流電壓源，要求具有極低的等效串聯電感（ESL），以減小開關瞬態時的電壓跌落。

1.2.1 脈沖序列的物理分解

雙脈沖測試之所以被稱為“雙”脈沖，是因?yàn)槠浒瑑蓚€(gè)主要的柵極驅動脈沖，整個過程可從物理層面分解為四個階段：

第一脈沖階段（t0?→t1?，能量注入）：

在此階段，DUT導通。直流母線電壓（VDC?）幾乎全部施加在負載電感兩端。根據法拉第電磁感應定律 V=L?di/dt，電感電流 IL? 隨時間線性上升：

IL?(t)=Lload?VDC??VDS(on)???t

這一階段的主要目的是將電感電流建立到預設的目標測試電流值（Itest?）。此時，電感以此電流形式存儲磁場能量 。

第一關斷階段（t1?→t2?，關斷特性測量）：

當電感電流達到 Itest? 時，DUT關斷。由于電感電流的連續性，電流必須尋找新的路徑，從而迫使上管的續流二極管導通。這一過程稱為“換流”（Commutation）。

在此瞬間，DUT承受極高的電壓變化率（dv/dt）和電流變化率（di/dt）。工程師利用示波器捕捉此時的波形，計算關斷損耗（Eoff?）、關斷延遲時間（td(off)?）以及電壓過沖（Voltage Overshoot）。對于IGBT而言，這一階段會觀察到顯著的“拖尾電流”（Tail Current），這是由于少數載流子復合滯后造成的；而對于SiC MOSFET，電流關斷則極為迅速 。

脈沖間隔階段（t2?→t3?，續流）：

在兩個脈沖之間，DUT保持關斷狀態，負載電流通過上管二極管續流。由于二極管存在正向壓降和回路電阻，電流會有微小的衰減，但在短時間內可視為恒定。此階段確保了上管二極管處于完全導通狀態，為下一次開關動作中的反向恢復測試做好了物理準備 。

第二脈沖階段（t3?→t4?，導通特性與反向恢復測量）：

DUT再次導通。此時，DUT不僅要承載電感中的負載電流，還必須承受上管二極管從導通轉為截止過程中產生的反向恢復電流（Irr?）。

這一瞬間是測試中最嚴酷的時刻。示波器記錄下的波形用于計算導通損耗（Eon?）、導通延遲時間（td(on)?）以及二極管的反向恢復損耗（Err?）。電流波形上會出現一個明顯的尖峰，即最大反向恢復電流（Irrm?），這是評估二極管性能的關鍵指標 。

1.3 關鍵開關參數的數學定義與物理意義

為了量化評估器件性能，基于DPT波形定義了一系列嚴格的參數，這些定義通常遵循IEC 60747-9或JEDEC JEP182標準：

第二章 歷史溯源：從感性負載實驗到標準雙脈沖測試

雙脈沖測試并非憑空產生，它是電力電子器件發展史的伴生技術。從早期的晶閘管到現代的寬禁帶器件，測試方法隨著器件物理特性的演進而不斷進化。

2.1 早期探索：晶閘管與BJT時代的感性開關測試（1950s-1970s）

電力電子的早期時代由晶閘管（Thyristor/SCR）統治。在1950年代至1960年代，工程師們主要關注的是晶閘管的關斷時間（tq?） ，即器件在電流過零后恢復阻斷能力所需的時間。這一時期的測試主要是單脈沖或換流測試，旨在驗證器件能否在強迫換流電路中可靠關斷，而非精確測量開關損耗，因?yàn)楫?dāng)時的開關頻率極低（通常低于500Hz），導通損耗是主要矛盾 。

隨著雙極型晶體管（BJT）在1970年代的應用，測試重點轉向了安全工作區（SOA） ，特別是反向偏置安全工作區（RBSOA） 。BJT存在顯著的“二次擊穿”（Second Breakdown）風險，即在高壓大電流關斷時，電流集中導致局部熱點從而燒毀器件。因此，早期的感性負載開關測試（Inductive Load Switching Test）更多是一種破壞性的“通過/失敗”測試，用于確定器件在不發生二次擊穿的情況下能關斷多大的電流 。

2.2 IGBT革命與現代DPT的定型（1980s-1990s）

現代意義上的雙脈沖測試方法的定型，與絕緣柵雙極型晶體管（IGBT）的發明與商業化緊密相關。

IGBT的誕生： 1980年代初，B. Jayant Baliga（GE）等人發明了IGBT，結合了MOSFET的輸入特性和BJT的輸出特性。隨后，東芝（Toshiba）在1985年商業化了非鎖存型IGBT，解決了早期器件容易因寄生晶閘管導通而失效的問題 。

拖尾電流的挑戰： IGBT作為少子器件，其關斷過程涉及基區少數載流子的復合，這導致了獨特的拖尾電流（Tail Current）現象。拖尾電流雖然幅度不大，但持續時間長，且發生在電壓已經恢復到母線電壓的高壓狀態下，因此產生了巨大的關斷損耗（Eoff?）。

DPT的標準化： 傳統的測試方法無法準確量化這種復雜的動態損耗。因此，學術界和工業界（如Infineon、Fuji、Mitsubishi等廠商）逐漸完善了雙脈沖測試方法，專門用于精確積分計算含拖尾電流的關斷損耗以及含反向恢復的導通損耗。DPT成為了生成IGBT Datasheet中 Eon?/Eoff??IC? 曲線的標準工具 。

學術首倡： 雖然難以確定確切的“第一篇”論文，但早在1980年代末至1990年代初的IEEE會議（如PESC, IAS）和期刊中，描述利用雙脈沖電路表征IGBT開關特性的文獻開始大量涌現，確立了該方法在硬開關特性分析中的統治地位 。

2.3 寬禁帶時代的演進（2000s至今）

進入21世紀，隨著碳化硅（SiC）和氮化鎵（GaN）器件的出現，DPT面臨了新的挑戰。2017年，JEDEC成立了JC-70委員會，專門制定寬禁帶功率半導體的測試標準（如JEP182），進一步規范了DPT在高頻、高壓條件下的實施細節，強調了低電感設計和高帶寬測量的重要性 。

第三章 SiC時代的測試挑戰：當納秒級速度遇見寄生參數

隨著電力電子技術跨入寬禁帶（WBG）時代，被測對象從微秒級開關速度的IGBT變成了納秒級開關速度的SiC MOSFET。這種數量級的速度提升，使得DPT測試的難度呈指數級上升，暴露出了傳統測試平臺難以察覺的物理效應。

3.1 速度與帶寬的博弈

BASiC Semiconductor的BMF540R12MZA3模塊（1200V/540A）代表了當今工業級SiC模塊的一流水平。其開關過程中的電壓變化率（dv/dt）可輕易超過50 V/ns，電流變化率（di/dt）可達數千A/μs 。

帶寬限制： 傳統用于IGBT測試的羅氏線圈（Rogowski Coil）通常只有10-30MHz的帶寬，這對于捕捉SiC MOSFET僅幾十納秒的上升時間（tr?）是完全不夠的。如果探頭帶寬不足，測量到的波形幅值會衰減，導致?lián)p耗計算嚴重偏小 。

信號時延（Skew）： 在極高的開關速度下，電壓探頭和電流探頭之間的傳輸延遲差異（Skew）會導致功率積分計算出現巨大誤差。僅1ns的未校正時延，在SiC測試中可能導致20%以上的損耗測量誤差。因此，現代DPT測試必須引入極其精確的“去時延”（Deskew）校準流程 。

3.2 寄生參數的放大效應

在IGBT時代，幾十納亨（nH）的雜散電感通常是可以接受的。但在SiC時代，V=L?di/dt 的物理定律意味著同樣的電感在更高的di/dt下會產生破壞性的電壓尖峰。

電壓過沖： 假設回路雜散電感為30nH，關斷di/dt為5000 A/μs（即5 A/ns），則產生的電壓尖峰高達 30nH×5A/ns=150V。這150V疊加在1200V的母線電壓上，極易逼近器件的擊穿電壓 。

振蕩（Ringing）： 雜散電感與器件的輸出電容（Coss?）形成LC振蕩回路。高頻振蕩不僅增加電磁干擾（EMI），還會造成額外的損耗。BASiC的模塊設計中特別強調了“低雜散電感設計”，其62mm模塊的雜散電感控制在14nH以下，正是為了應對這一物理挑戰 。

3.3 米勒效應與米勒鉗位（Miller Clamp）的驗證

SiC MOSFET的高dv/dt特性使得“米勒效應”（Miller Effect）成為應用中的致命隱患，這也是DPT測試重點驗證的對象之一。

3.3.1 米勒效應的物理機制

當半橋中的上管導通時，下管（處于關斷狀態）的漏源電壓（VDS?）迅速上升。這一急劇變化的電壓通過器件內部的反向傳輸電容（Crss?，又稱米勒電容）耦合到柵極，產生感應電流 iMiller?：

iMiller?=Crss??dtdvDS??

該電流流經外部柵極電阻（Rg(off)?），在柵極產生一個正向電壓抬升（Bump Voltage）。如果這個電壓超過了SiC MOSFET的閾值電壓（VGS(th)?），下管將發生誤導通（Parasitic Turn-on），導致上下管直通短路，引發災難性故障 。

3.3.2 SiC的特殊敏感性

與IGBT相比，SiC MOSFET對米勒效應更為敏感：

閾值電壓低： BASiC BMF540R12MZA3的典型VGS(th)?僅為2.7V（25°C），高溫下甚至更低（1.85V @ 175°C） 20。這意味著極小的電壓擾動就可能觸發誤導通。

開關速度快： SiC的dv/dt遠高于IGBT，產生的米勒電流更大。

3.3.3 米勒鉗位的DPT驗證

為了抑制米勒效應，驅動電路通常采用米勒鉗位（Miller Clamp）技術。該技術在關斷期間，當檢測到柵極電壓低于某一設定值時，通過一個低阻抗通路將柵極直接短接到負電源，旁路掉柵極電阻，從而強力拉低柵極電壓。

在雙脈沖測試中，工程師會特別關注第二脈沖導通瞬間（此時被測對管處于關斷狀態）的對管柵極波形。

無鉗位時： 可以觀察到明顯的柵極電壓隆起，甚至超過閾值。

有鉗位時： 柵極電壓被緊緊鉗位在負壓水平，無明顯隆起。

BASiC在其驅動方案說明中，明確強調了對于SiC MOSFET，米勒鉗位功能是“必要性”的，并通過DPT實驗波形對比驗證了開啟該功能后柵極電壓的穩定性 。

第四章 國產SiC模塊全面取代進口IGBT模塊趨勢下的技術價值

在中美科技博弈與全球供應鏈重構的背景下，中國功率半導體行業正處于“國產替代”的關鍵窗口期。雙脈沖測試在這一宏大敘事中，扮演著“試金石”與“度量衡”的角色。它不僅是技術驗證手段，更是建立市場信任、打破進口壟斷的戰略工具。

4.1 性能對標的終極仲裁者：BASiC vs. 國際巨頭

要實現“全面取代”，國產SiC模塊必須在性能上證明自己能夠全方位超越傳統的進口IGBT模塊。DPT測試數據提供了最直接的證據。

4.1.1 開關損耗的代際碾壓

根據BASiC提供的技術資料，我們對比了SiC MOSFET（以BMF360R12KA3為例）與同規格IGBT的動態特性 ：

IGBT的痛點： 傳統硅基IGBT在關斷時存在嚴重的拖尾電流。這是由基區少數載流子復合速度慢決定的物理特性，導致Eoff?居高不下。

SiC的優勢： SiC MOSFET是單極性器件，不存在少子存儲效應。DPT測試顯示，BMF360R12KA3在600V/360A工況下的關斷損耗（Eoff?）僅為3.9 mJ（25°C）20。相比之下，同電流等級的IGBT模塊（如Infineon或Fuji的相應型號）關斷損耗通常在10-20 mJ以上。

總損耗對比： 在300A/600V的典型工況下，SiC的總開關損耗（Etotal?=Eon?+Eoff?）通常僅為IGBT的1/4到1/5。

(注：SiC數據來自BASiC datasheet ，IGBT數據基于行業典型1200V/400A模塊性能估算)

4.1.2 反向恢復特性的革命性提升

DPT測試揭示了SiC在二極管性能上的絕對優勢。在IGBT模塊中，反向恢復電流（Irrm?）是導致導通損耗（Eon?）和EMI問題的罪魁禍?zhǔn)住?/p>

BASiC SiC表現： BMF240R12KHB3模塊的體二極管反向恢復電荷（Qrr?）在25°C下僅為1.1 μC 。

對比： 同規格的硅快恢復二極管（FRD）的Qrr?通常在10-50 μC量級。

價值： 極低的Qrr?意味著在半橋硬開關拓?fù)渲校瞎芏O管對下管導通的“鉗制”作用大幅減弱，基本消除了開通時的電流過沖，使得SiC模塊能夠在不增加損耗的情況下大幅提升開關頻率。

4.2 驗證國產材料與封裝的可靠性

國產替代不僅僅是芯片的替代，更是材料與封裝技術的全面升級。BASiC的ED3系列模塊采用了氮化硅（Si3?N4?）AMB陶瓷基板 。

材料對比： 傳統的Al2?O3?基板熱導率低（24 W/mK），AlN基板雖然熱導率高但機械強度差（易碎）。

Si3?N4?優勢： BASiC選用的Si3?N4?兼具高熱導率（90 W/mK）和極高的抗彎強度（700 MPa）。

DPT的驗證作用： 在DPT的高壓大電流沖擊下，器件內部會產生瞬態熱應力。Si3?N4?基板能夠更好地承受這種熱沖擊，防止銅層剝離（Delamination）。通過在不同溫度（25°C vs 175°C）下進行DPT測試，BASiC證明了其模塊在高溫下參數的穩定性（如RDS(on)?僅溫和上升），驗證了國產封裝材料的可靠性 。

4.3 賦能系統級創新：從器件到應用

DPT測試數據的最終價值在于指導系統設計。

提升頻率： 依據DPT測得的低損耗數據，光伏逆變器制造商可以將開關頻率從IGBT時代的10-20kHz提升至SiC時代的50-100kHz。這直接導致了濾波電感和電容體積的指數級減小，實現了逆變器的小型化和輕量化。

提升效率： 仿真結果顯示，在三相逆變器應用中，使用SiC模塊相比IGBT模塊可顯著降低結溫，或在相同結溫下輸出更大電流，從而提升系統整體效率 。

第五章 結論與展望

雙脈沖測試（DPT）作為電力電子領域的基石技術，其發展歷程是功率半導體技術進步的縮影。從晶閘管時代的簡單通斷驗證，到IGBT時代的拖尾電流測量，再到如今SiC時代的納秒級動態特性分析，DPT始終站在技術驗證的最前沿。

在當前國產SiC模塊全面取代進口IGBT模塊的主流趨勢下，DPT不僅是一項測試技術，更是一種信任機制。以BASiC Semiconductor為代表的國產廠商，通過嚴苛的DPT測試，展示了國產SiC模塊在開關損耗（降低70%以上） 、反向恢復（Qrr?降低一個數量級）以及高溫穩定性方面對傳統IGBT模塊的全面超越。這些翔實的數據不僅打破了對國產功率器件“低端、不可靠”的刻板印象，更為構網儲能PCS、智能電網等國家戰略產業的自主可控提供了堅實的技術底座。

未來，隨著SiC器件向更高電壓（3.3kV, 6.5kV, 10kV）和更高集成度（智能功率模塊IPM）發展，雙脈沖測試也將向著自動化、在線化以及與數字孿生結合的方向演進，繼續在功率半導體的星辰大海中扮演領航員的角色。
