抗干擾LED顯示驅動數顯驅動芯片-VK1620 可支持10x4的點陣LED顯示面板

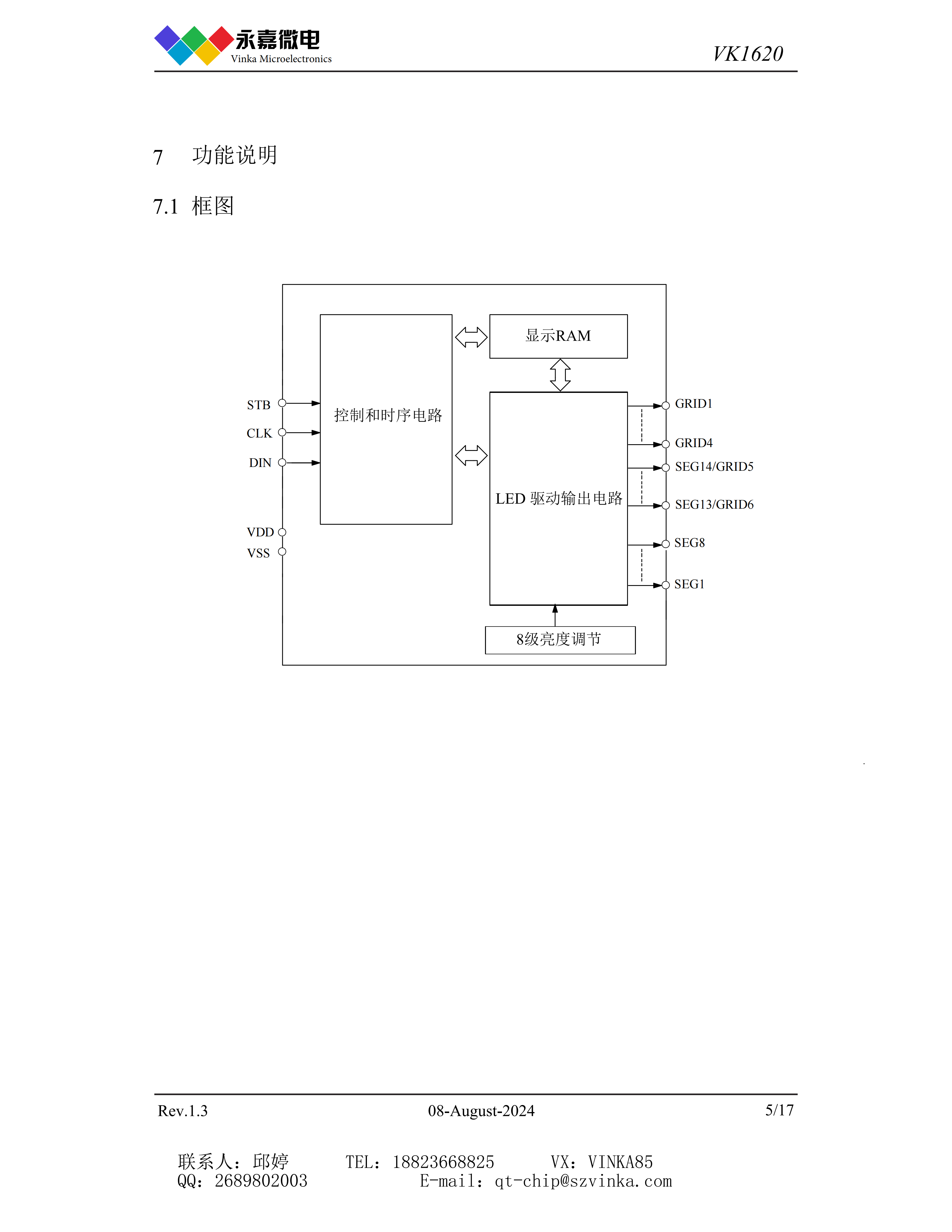

VK1620是一種數碼管或點陣LED驅動控制專用芯片，內部集 成有3線串行接口、數據鎖存器、LED 驅動等電路。SEG腳 接LED陽極，GRID腳接LED陰極，可支持10SEG×4GRID、 9SEG×5GRID、8SEG×6GRID的點陣LED顯示面板。適用于 要求可靠、穩定和抗干擾能力強的產品。采用SOP20的封裝 形式。
產品品牌：永嘉微電VINAK
產品型號：VK1620
封裝形式：SOP20
? 工作電壓 3.0-5.5V
? 內置 RC振蕩器
? 8個SEG腳，4個GRID腳，2個可配置SEG/GRID復用腳
? SEG腳只能接LED陽極，GRID腳只能接LED陰極

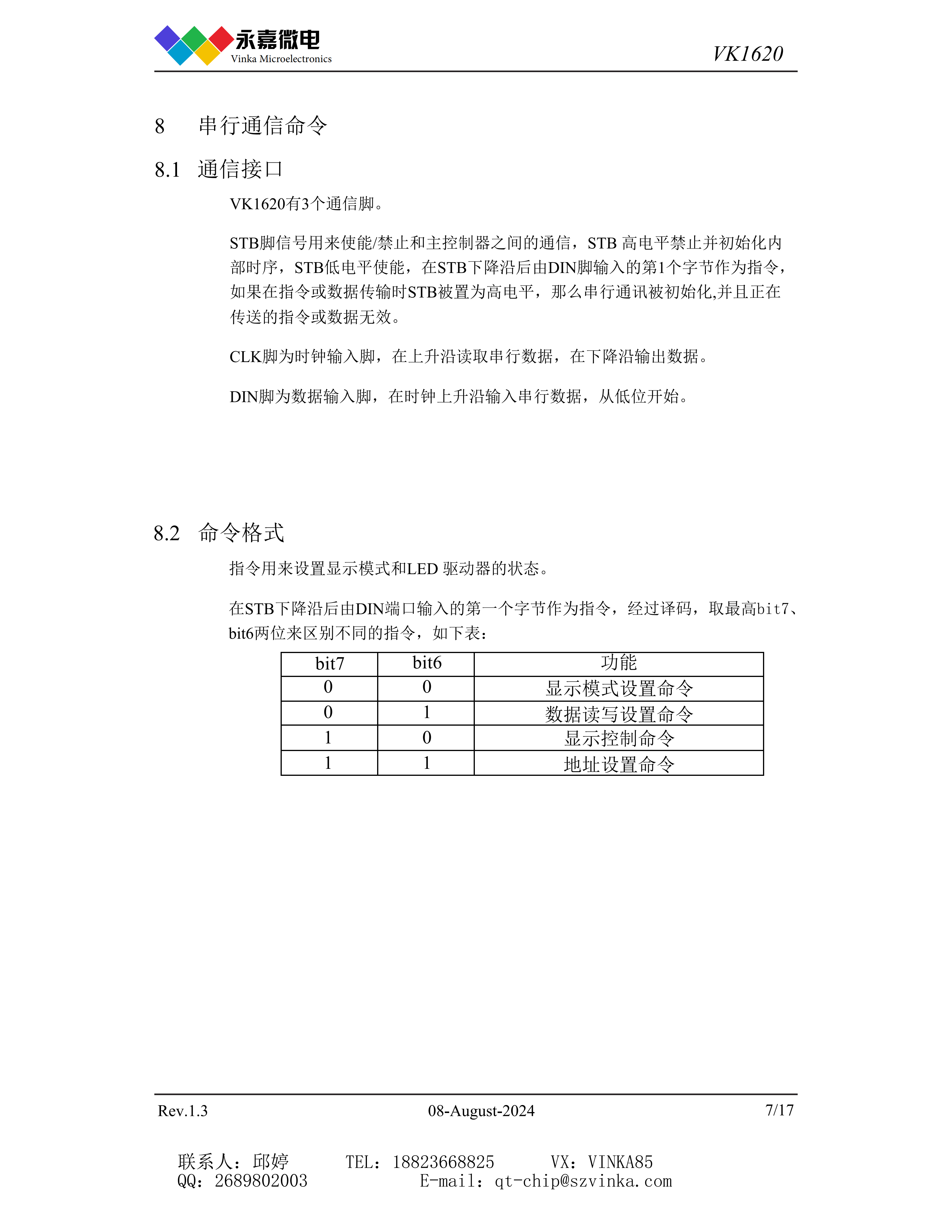

? 3線串行接口
? 8級整體亮度可調
? 內置顯示RAM為12x8位
? 內置上電復位電路
? 抗干擾能力強
? 封裝 SOP20(300mil)(12.80mm × 7.50mm PP=1.27mm)
審核編輯 黃宇
