在現代工業自動化、通信、安防、軌道交通、能源等領域，信號傳輸線路廣泛應用于數據采集、過程控制、視頻監控和網絡通信。這些信號線路（如RS485、4-20mA、Ethernet、視頻同軸、PT100熱電阻等）傳輸?shù)耐堑碗娖健⑷?a href="http://www.3532n.com/tags/電流/" target="_blank">電流信號，對電磁干擾和瞬態過電壓極為敏感。雷擊、開關操作、靜電放電等產生的浪涌電壓極易通過信號線路侵入設備，導致數據錯誤、設備損壞甚至系統癱瘓。信號浪涌保護器（Signal Surge Protective Device，簡稱信號SPD）正是針對信號線路的專用防護器件，能夠在浪涌發生時快速響應，將過電壓限制在設備耐受范圍內，從而保障系統可靠運行。

一、信號浪涌保護器的工作原理與分類

信號SPD的核心保護元件通常包括氣體放電管（GDT）、瞬態抑制二極管（TVS）、壓敏電阻（MOV）、雪崩二極管或其組合。常見保護結構為多級組合：第一級采用GDT或MOV進行粗放電，泄放大能量浪涌；第二級采用TVS實現快速鉗位，降低殘壓；必要時增加濾波電路以減少插入損耗。

根據保護對象，信號SPD可分為：

控制信號型：適用于4-20mA、0-10V、干接點、RS485/RS422等工業儀表信號。

數據通信型：適用于以太網（10/100/1000Mbps）、Profibus、Modbus、CAN等總線。

視頻監控型：適用于同軸視頻（BNC接口）、雙絞線視頻、HD-SDI、AHD/CVI/TVI。

射頻/天饋型：適用于無線電臺、天線饋線。

低壓測量型：適用于熱電偶等微弱信號。

根據保護模式分為共模保護（線-地）、差模保護（線-線）以及全模保護（同時提供共模+差模）。

二、地凱防雷信號SPD的關鍵選型參數

選型時必須綜合考慮以下核心參數，確保SPD既能有效防護，又不影響正常信號傳輸。

持續工作電壓 Uc（Continuous Operating Voltage）

Uc必須大于線路最高正常工作電壓的1.2~1.5倍。例如，RS485線路峰峰值約±5V，建議選擇Uc ≥12V的SPD；24V DC供電的4-20mA回路，建議Uc ≥36V。

電壓保護水平 Up（Voltage Protection Level）

Up是SPD動作后的殘壓，直接決定后端設備的安全。Up應低于被保護設備的耐壓能力（通常設備耐壓為1.5~2倍正常電壓）。例如，RS485收發器耐壓一般±15V，Up應≤50V（差模）。優質SPD的Up可做到線-線≤20V、線-地≤60V。

標稱放電電流 In（8/20μs）與最大放電電流 Imax

In表示SPD可多次承受的浪涌電流，Imax表示單次最大承受能力。根據IEC 61643-21標準，信號SPD的In常見為3kA、5kA、10kA（8/20μs）。室外線路或雷擊高發區建議In≥5kA，Imax≥10kA。

響應時間

高速信號要求響應時間<1ns（TVS級），普通控制信號可放寬至<10ns。響應過慢會導致浪涌電壓已損壞設備。

插入損耗（Insertion Loss）

要求在工作頻帶內≤0.5dB。視頻SPD在0~6MHz范圍內插入損耗應≤0.2dB，否則會影響圖像清晰度。

帶寬與傳輸速率

以太網SPD需支持≥100MHz（百兆）或≥250MHz（千兆）；RS485型需支持≥10Mbps。帶寬不足會導致信號衰減或誤碼率上升。

線路電流承載能力

對于帶電源的POE以太網或供電型4-20mA回路，SPD需支持相應電流（如POE+需≥1A/對）。

接口形式與安裝方式

常見接口：接線端子、RJ45、BNC、F型、D-sub等。安裝方式有導軌式、面板式、線路串接式、并聯式。

環境與認證

工作溫度通常-40℃~+80℃，防護等級IP20~IP67。建議選擇通過UL497B、IEC61643-21、GB/T18802.21認證的產品。

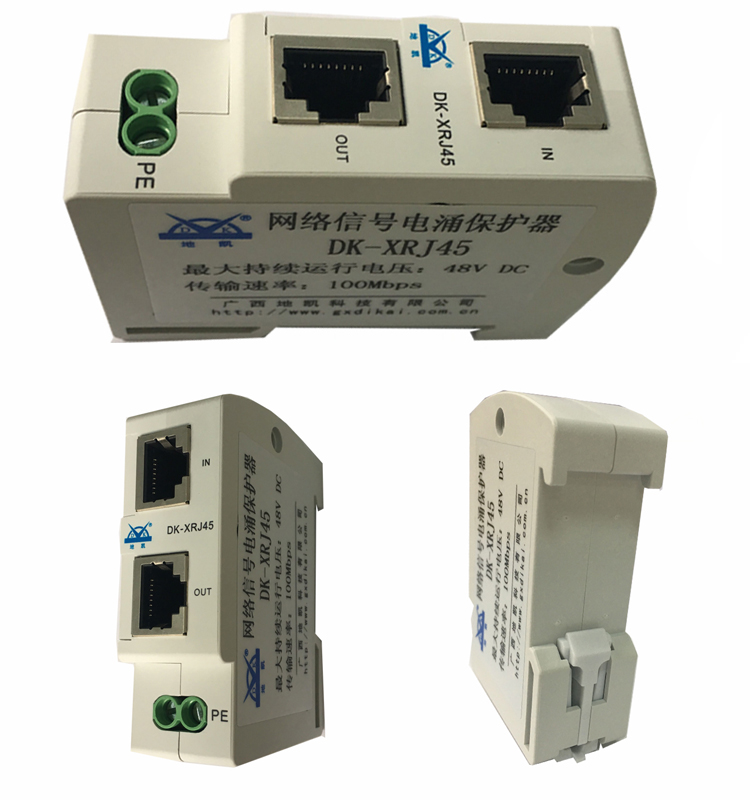

信號浪涌保護器SPD,信號電涌保護器 信號浪涌保護器SPD,信號電涌保護器 信號浪涌保護器SPD,信號電涌保護器

三、地凱防雷信號SPD的選型步驟

明確被保護信號類型與接口

確認信號制式、電壓范圍、傳輸速率、接口形式。例如：RS485總線、兩線制、A/B線峰峰值±5V、RJ45或端子接口。

評估浪涌威脅等級

參考GB 50343《建筑物電子信息系統防雷技術規范》或IEC 61643-12，將環境分為LPZ0、LPZ1、LPZ2等雷電防護區。室外長線、雷擊多發區應選擇高In產品。

確定保護模式與級數

一般推薦全模保護。長距離線路或重要系統采用多級保護：前端（機柜入口）粗保護（In=10kA），后端（設備前）精細保護（Up低、響應快）。

核對信號傳輸性能參數

確保插入損耗、回波損耗、帶寬滿足要求。必要時查看廠家提供的頻率響應曲線。

考慮安裝與維護便利性

優先選擇帶故障指示、遠程信號告警、導軌安裝的產品，便于后期維護。

綜合成本與品牌

在滿足參數前提下，優先選擇知名品牌（如Phoenix Contact、DEHN、OBO、CITEL、Prosurge、雷迅等），避免低價劣質產品。

四、網絡信號浪涌保護器典型行業部署方案

工業自動化（PLC/DCS系統）

場景：4-20mA、RS485信號從現場儀表到控制室，線路長達數百米。

方案：

現場儀表端：并聯安裝單通道或雙通道SPD（Uc≥36V，In=5kA，Up≤80V）。

控制室機柜入口：多通道導軌式SPD（In=10kA，全模保護）。

控制器前：精細TVS級SPD（Up≤30V，響應<1ns）。

實現三級防護，確保殘壓逐級降低。

視頻監控系統

場景：室外槍機通過同軸電纜傳輸視頻+電源（POE或12V）。

方案：

攝像頭端：BNC接口視頻+電源一體SPD（視頻Up≤10V，電源Uc≥60V，In=3kA）。

DVR/NVR端：16/32通道機架式SPD，支持POE直通。

長距離傳輸（>300m）時，在中間增加一級中繼保護。

網絡通信（以太網）

場景：室外AP、交換機間千兆以太網。

方案：

采用RJ45接口POE SPD，支持1000Base-T，所有8線保護。

參數要求：帶寬≥250MHz，POE支持IEEE802.3af/at/bt，In≥3kA/線。

室外設備兩端均安裝，實現雙向保護。

軌道交通信號系統

場景：軸計數器、信號機等RS485/422長距離傳輸，安全性要求極高。

方案：

采用冗余多級保護：信號柜入口粗保護+設備端精細保護。

所有SPD需通過鐵標TB/T 2311認證，具備故障脫離功能，確保浪涌時不中斷信號回路。

新能源光伏/風電場

場景：逆變器與監控系統間的RS485通信。

方案：高海拔、高雷擊密度區域選用In=10kA、Uc≥60V的SPD，配合良好接地系統。

五、注意事項與維護

接地：SPD地線必須與系統等電位連接，接地電阻≤4Ω，地線長度盡量短（<0.5m）。

多級協調：相鄰兩級SPD間距離≥10m（導線）或加退耦電感，確保能量合理分配。

定期檢查：觀察故障指示燈，建議每1-2年進行一次浪涌測試或更換。

避免誤區：不要用電源SPD代替信號SPD；不要忽略差模保護。
