破壁·立序：疆鴻智能ETHERNET/IP轉ETHERCAT的智慧握手，重塑樓宇神經中樞
一、 項目背景
隨著工業物聯網與智能建筑技術的深度融合，樓宇控制系統正朝著更高度的自動化、集成化與智能化方向演進。傳統的樓宇自控系統往往面臨多品牌設備協議異構、信息孤島林立、實時控制能力不足等挑戰。為實現對樓宇內暖通空調、照明、安防等子系統的高效集中管理與精準協調控制，某現代化樓宇智能控制升級項目引入了一種關鍵網絡融合設備——ETHERNET/IP轉ETHERCAT協議轉換網關。該網關的核心使命在于，打通上層信息管理層與底層實時設備控制層之間的數據壁壘，將羅克韋爾（Rockwell）PLC強大的邏輯處理與調度能力，無縫延伸至高性能、高實時的ETHERCAT設備網絡，從而構建一個統一、高效、敏捷的智能控制架構。

二、 項目核心設備與系統連接
核心設備清單：
控制系統核心：羅克韋爾ControlLogix或CompactLogix系列PLC（作為系統主控制器）。
網絡融合樞紐：高性能ETHERNET/IP轉ETHERCAT協議轉換網關。該網關具備雙網絡接口與協議棧，是關鍵的數據橋梁。
現場執行設備：支持ETHERCAT通信協議的各類高性能驅動與I/O模塊，如伺服驅動器、變頻器、遠程I/O站、高精度傳感器接口模塊等，用于直接控制風機、水泵、閥門、執行器及采集密集點位信號。
上位監控系統：運行FactoryTalk View或類似組態軟件的工業計算機。

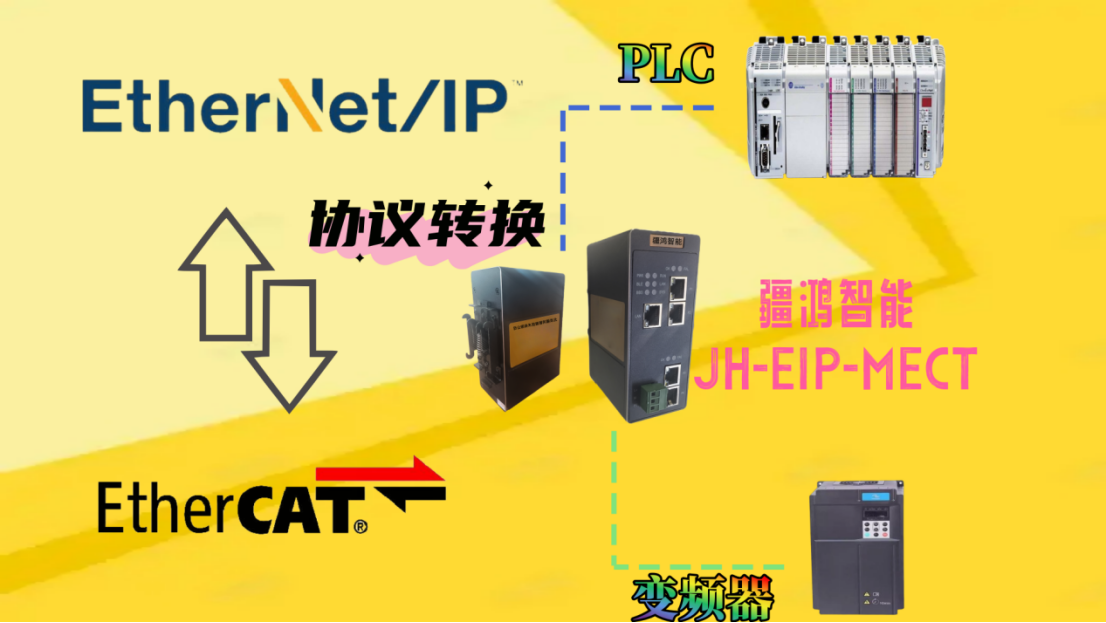

(1) 系統連接拓?fù)鋱D
系統采用層次化網絡架構：
```
[羅克韋爾 PLC] (主站/掃描器)
|
| <--- ETHERNET/IP 協議 (基于標準TCP/IP網絡) --->
|
[ETHERNET/IP轉ETHERCAT網關] (作為ETHERNET/IP從站)
|
| <--- ETHERCAT 實時以太網協議 (主站) --->
|
[ETHERCAT從站設備鏈] (如：伺服驅動器1 → 遠程I/O站 → 變頻器 → ...)
```
連接闡述：
網關在網絡中扮演雙重角色。其ETHERNET/IP接口配置為適配器（Adapter）從站模式，通過標準工業以太網交換機接入控制系統網絡，接受來自羅克韋爾PLC的周期性數據交換（CIP通信）或即時指令。其ETHERCAT接口則作為主站（Master），主動發起通信，以微秒級周期與下游連接的各類ETHERCAT從站設備進行高效、確定性的數據交互。這種拓?fù)浣Y(jié)構使得PLC無需直接處理ETHERCAT協議細節，僅通過熟悉的CIP通信即可間接、透明地控制整個ETHERCAT網絡。

(2) 配置過程概要
1. PLC側配置：在羅克韋爾Studio 5000編程軟件中，通過EDS文件或通用模塊定義，將網關的ETHERNET/IP接口添加為一個通用從站設備，并定義好輸入/輸出數據映射區（如32字輸入/32字輸出）。
2. 網關側配置：使用網關廠商提供的專用配置工具。
首先，設定網關的IP地址，確保與PLC處于同一子網。
其次，掃描并配置其ETHERCAT主站網絡，自動識別物理連接的從站設備（如伺服驅動器、I/O模塊），并依據設備描述文件（ESI）將其有序排列到網絡列表中。
最后，關鍵步驟：建立PLC數據映射區與各個ETHERCAT從站設備過程數據（PDO）之間的一一對應關系。例如，將PLC輸出區的前幾個字映射到伺服驅動器的“控制字”與“目標位置”，將伺服驅動器的“狀態字”與“實際位置”映射到PLC輸入?yún)^(qū)的相應位置。
3. 下載與聯調：將配置分別下載至PLC和網關，進行網絡啟動與數據循環測試，確保雙向通信穩定、數據準確。

三、 技術方案與系統架構優勢
本方案構建了一個“信息層（ETHERNET/IP）+ 實時控制層（ETHERCAT）”的混合架構。其技術優勢顯著：
協議無縫轉換：網關實現了CIP報文與ETHERCAT數據幀的高效、低延時雙向轉換，解決了異構網絡直接通信的難題。
保留各自優勢：上層利用ETHERNET/IP的開放性、通用性，易于與IT系統集成及實現遠程監控；下層發揮ETHERCAT的高性能、高同步精度（可達微秒級）、靈活的拓?fù)洌ň€型、星型）及優異的帶寬利用率，尤其適合對運動控制、快速響應有嚴苛要求的設備。
簡化PLC程序：PLC工程師無需學習ETHERCAT協議，沿用標準的標簽化編程方式，即可操作遠端復雜的ETHERCAT設備，極大降低了開發與維護難度。
提升系統性能：相較于傳統的離散I/O或低速現場總線，ETHERCAT網絡大幅提升了數據吞吐量和控制實時性，使得樓宇內各子系統（如照明調光、窗簾精準控制、通風設備調速）的協同響應更為迅速、精準。

四、 應用成效
通過部署疆鴻智能ETHERNET/IP轉ETHERCAT網關方案，該項目取得了顯著成效：
1. 實現了跨協議系統集成：成功將羅克韋爾控制平臺與高性能ETHERCAT設備網絡整合，打破了技術壁壘，構建了統一的控制平臺。
2. 大幅提升了控制響應速度與精度：設備級控制周期縮短，同步性提高，使得樓宇環境調節更及時、舒適度更高，設備運行更節能。
3. 降低了布線復雜性與成本：ETHERCAT的線型拓?fù)浜透咚偻ㄐ艤p少了對大量獨立控制線的需求，簡化了電氣柜設計與現場施工。
4. 增強了系統擴展性與維護性：新增ETHERCAT設備只需在網關配置中添加，對上層PLC程序影響極小，系統擴容靈活。集中式的數據映射也使故障診斷與排查更為直觀便捷。

綜上所述，ETHERNET/IP轉ETHERCAT網關在樓宇智能控制項目中的成功應用，為工業協議融合與高性能實時控制提供了典范，有效推動了智能樓宇控制系統向更高水平的集成化、實時化與智能化發展。
