隨著機動車燈具光學設計的日益復雜，尤其是透鏡組與厚壁件的廣泛使用，太陽光聚焦帶來的局部高溫風險已成為影響燈具可靠性與行車安全的重要因素。為確保燈具在全天候使用中的安全可靠性，開展太陽光模擬聚焦試驗成為不可或缺的驗證環節。下文，紫創測控luminbox將系統闡述基于太陽光模擬器的機動車燈具聚焦試驗方法。

太陽光聚焦原理及傳統試驗方法

luminbox

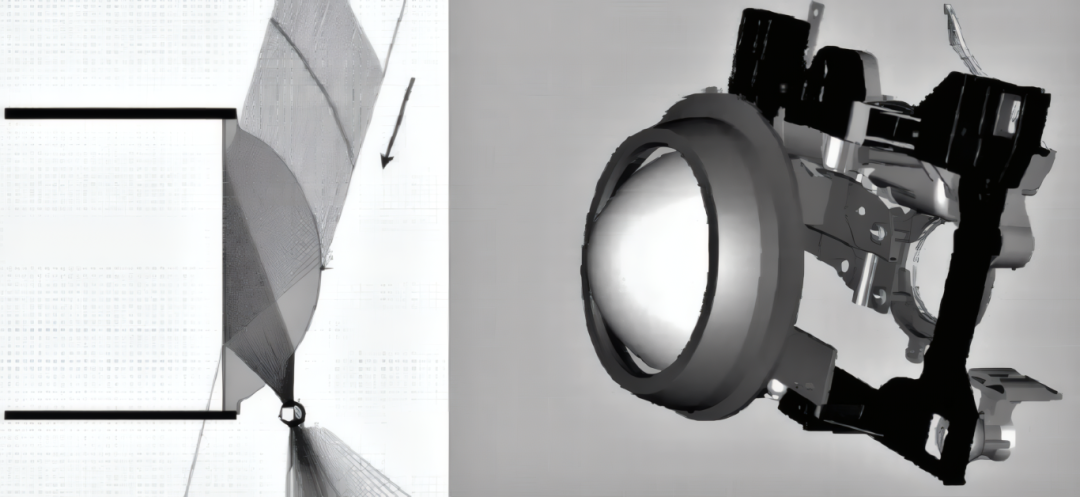

透鏡聚焦原理

太陽光可近似視為平行光。當光線入射至透鏡或厚壁件表面時，部分光線經折射或反射后可能在某一區域匯聚，形成聚焦點。若該點位于塑料件或其他熱敏感材料上，則易因高溫導致燒灼或結構失效。

目前常見的試驗方法主要包括兩種：

基于計算機仿真結果的定點驗證法，即根據仿真確定的風險角度和位置，調整燈具與光源進行局部驗證；

全區域掃描法，通過轉動燈具或移動光源，系統性掃描整個燈具表面以尋找聚焦點。

然而，這兩種方法均存在一定局限：仿真結果與實際物理場景可能存在偏差；全區域掃描設備的光源準直性、輻照均勻性及環境模擬能力有限，難以真實復現自然條件下的太陽光特性與燈具工作狀態。

高精度太陽光模擬器試驗系統的構建

luminbox

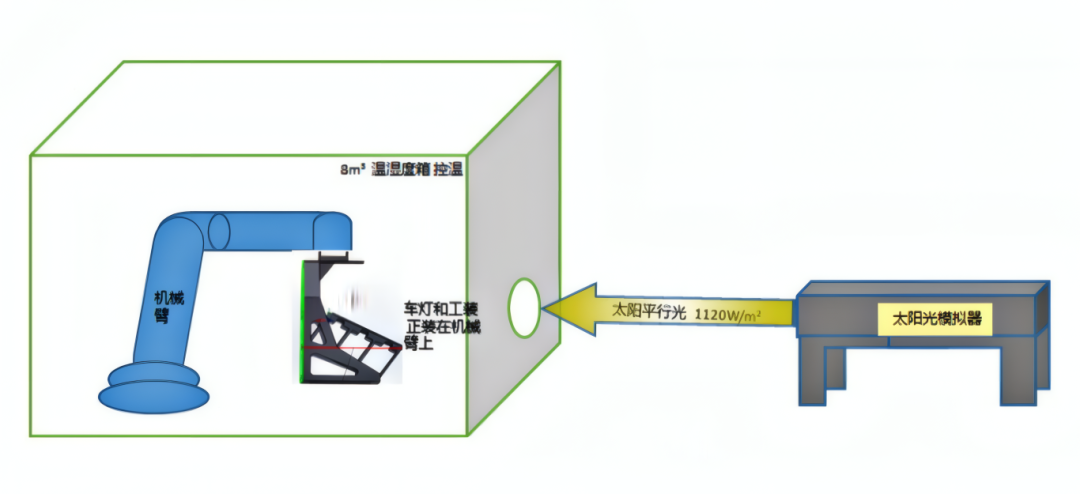

太陽光模擬器測試系統示意圖

為提高試驗的還原度與準確性，試驗應用集成高準直穩態太陽光模擬器與多自由度機械臂的測試系統。該系統的核心優勢包括：

高準直光源：模擬太陽光譜與輻照度，輻射強度可控制在1120 W/m2±10%，接近自然太陽光條件；

多軸精密運動控制：機械臂動作精度達0.02°，配合三軸激光校準系統，可實現基準中心定位精度0.5 mm；

寬范圍掃描能力：方位角±180°，高度角-45°至90°，掃描步進精度0.1°，支持低速精密掃描（0.3°/min）；

環境模擬功能：配備溫控箱，可維持40℃環境溫度，模擬發動機艙熱累積或高溫天氣下的使用狀態。

試驗優勢與流程

luminbox

該試驗方法通過“仿真引導+高精度掃描”相結合的模式，實現了聚焦點的精準識別與復現。具體流程如下：

1.裝調與對齊：燈具按實車安裝狀態固定，調整機械臂使光學部件基準軸與高準直太陽光模擬器光束平行，并使光斑中心與部件基準中心重合；

2.初步聚焦點驗證：依據仿真結果設定風險角度，使用亮度計監測透鏡周邊亮度，將亮度高于5000 cd的區域標記為疑似聚焦點，記錄對應角度，并與仿真結果進行校正；

3.正式掃描測試：在40℃環境溫度下，以0.3°/min的速度對Z1、Z2、Z3等多個風險區域進行系統掃描。為彌補操作與裝配偏差，在實際試驗中可在仿真角度基礎上擴展±3°的掃描范圍。

4.后處理與評估：試驗結束后，首先檢查燈具點亮功能，隨后拆解檢查透鏡及其周邊部件是否存在變形、燒蝕等損傷，從而綜合評價聚焦風險。

綜上，基于高精度太陽光模擬器的聚焦試驗方法，通過高還原度光源、多自由度運動控制及環境模擬，顯著提升了測試的真實性與重復性，有效識別汽車燈具在真實使用中可能出現的太陽光聚焦風險。該方法不僅可用于設計驗證，還能為光學結構優化提供數據支持。

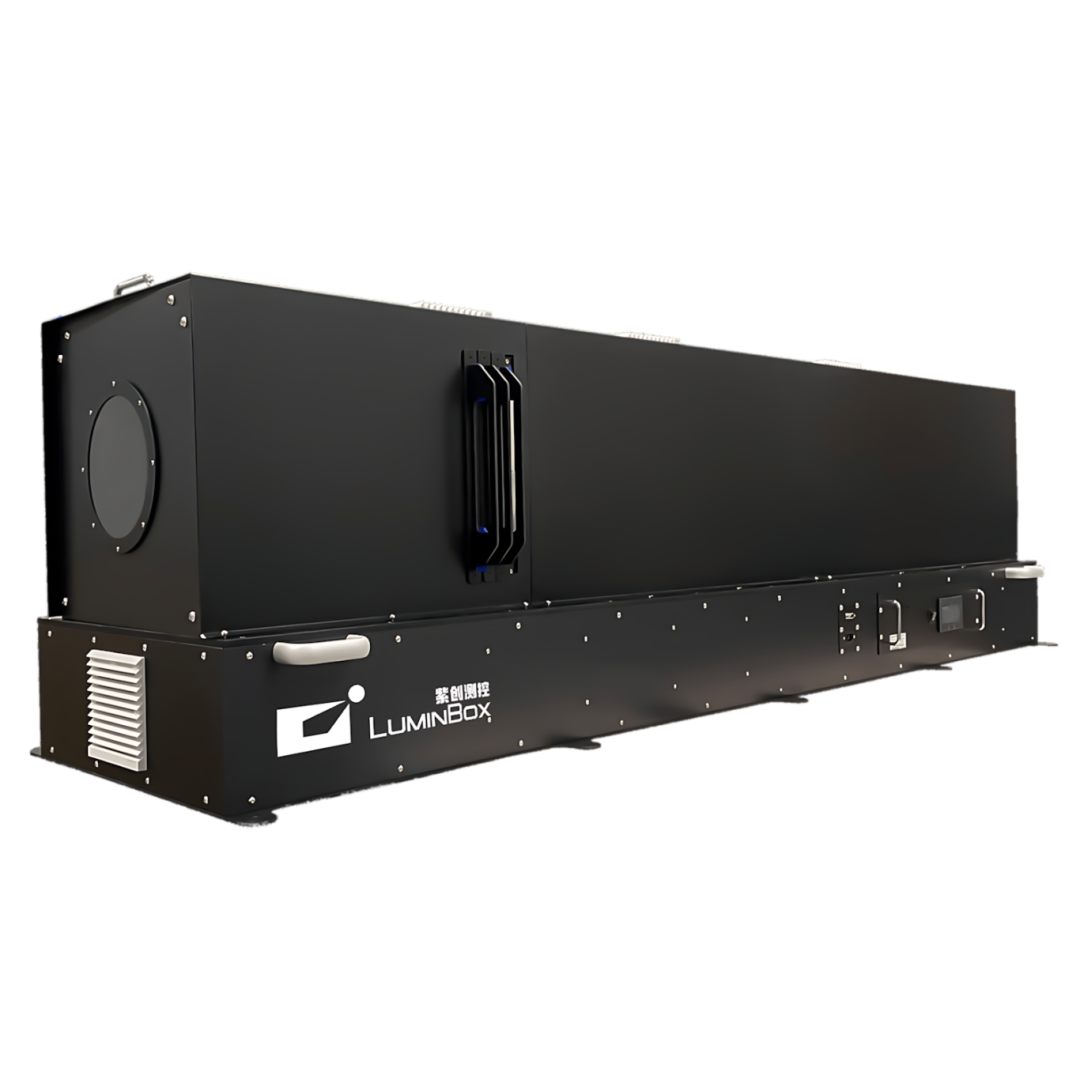

Luminbox全光譜準直型太陽光模擬器

luminbox

紫創測控Luminbox全光譜準直型太陽光模擬器為汽車提供高精度老化測試與性能驗證，能精準模擬自然光環境，支持光譜/ 亮度 / 色溫調控。

全光譜覆蓋：350nm-1100nm光譜，貼近自然光權重

高動態亮度：2 米處20,000-150,000Lux，滿足HUD 亮度響應測試

強光抗擾驗證：直射模擬復現圖像模糊/ 重影問題場景

多場景適應：支持日間/ 夜間 / 隧道等光照動態切換測試

紫創測控Luminbox全光譜準直型太陽光模擬器以精密光學的工程化應用，可有效縮短從基礎研究到工業驗證的周期，為機動車燈具的太陽光模擬聚焦試驗提供可靠的“人工太陽”。將實驗室級創新轉化為產業化能力，助力汽車、航空航天等領域的技術革新。
