項目背景
華東某頭部光伏組件企業 2025年新建 3.2 GW全兼容接線盒組裝線，節拍目標 ≤ 18 s/塊。主線控制沿用成熟方案：歐姆龍機器自動化控制器 NJ501-1340（EtherCAT主站，內置 64軸同步功能），但疊焊、修邊、引出線定位 3個工位必須采用雷賽 CL3-EC系列步進驅動器（僅支持 ProfiNet）。協議壁壘導致 PLC無法直接下發脈沖、讀取報警，若新增 EtherCAT步進則面臨 6周貨期與 30%成本溢價。最終，項目團隊引入“遠創智控”YC-PNM-ECT工業級協議轉換網關，讓 ProfiNet步進像“原生 EtherCAT從站”一樣被 NJ501統一管理，實現毫秒級同步、零停機改造。

二、設備清單

主站 PLC：歐姆龍 NJ501-1340，Sysmac Studio V1.52，EtherCAT周期 1 ms

步進驅動器：雷賽 CL3-EC573S-PN，ProfiNet IRT，支持 64細分，共 18軸

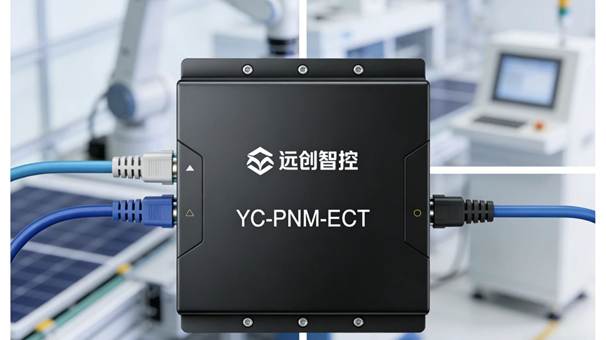

協議網關：遠創智控 YC-PNM-ECT協議轉換網關，雙以太網口，24 VDC/200 mA，IP20，導軌安裝

交換機：赫斯曼 OCTOPUS 8M-EEC，千兆環網冗余，M12-D編碼

電源：菲尼克斯 QUINT-PS/1AC/24DC/20A，冗余并聯，與 PLC共地

線纜：超五類屏蔽雙絞線，EtherCAT段≤30 m，ProfiNet段≤50 m

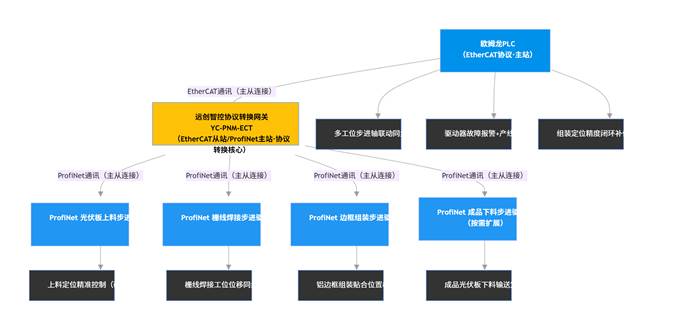

三、網絡拓撲
NJ501-1340（EtherCAT主站）←→ YC-PNM-ECT（EtherCAT從站 + ProfiNet主站）←→ 18×CL3-EC573S-PN（ProfiNet從站）
拓撲要點：

EtherCAT采用線型拓撲，網關末端啟用 120 Ω終端電阻；

ProfiNet側星型連接，每 4臺驅動器為一組，經交換機級聯，保證 IRT時鐘域一致；

網關不占用 PLC軸授權，僅作為“虛擬 18軸 EtherCAT從站”映射數據。

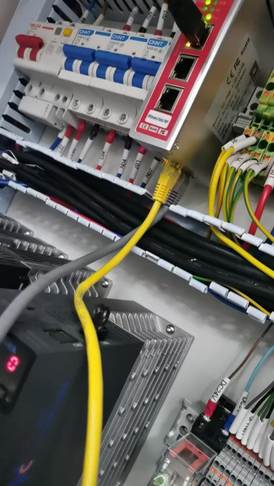

四、硬件安裝

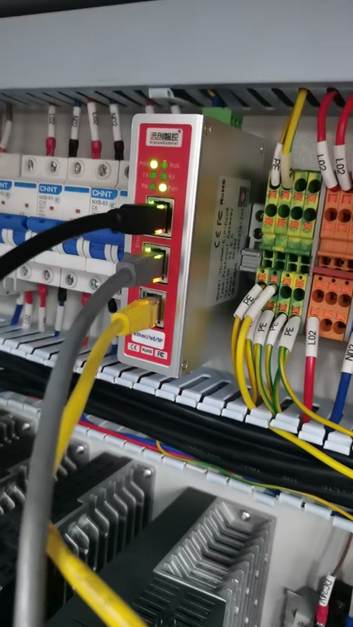

第 1步：35 mm DIN導軌鎖緊網關，左側留 30 mm散熱空間，右側布置 24 V電源，PE端子單獨接地，實測接地電阻 0.3 Ω。
第 2步：EtherCAT IN/OUT采用 M12-D編碼接頭，屏蔽層 360°壓接；ProfiNet口 RJ45金屬殼跳線，長度 22 m，彎曲半徑≥ 8倍線徑。

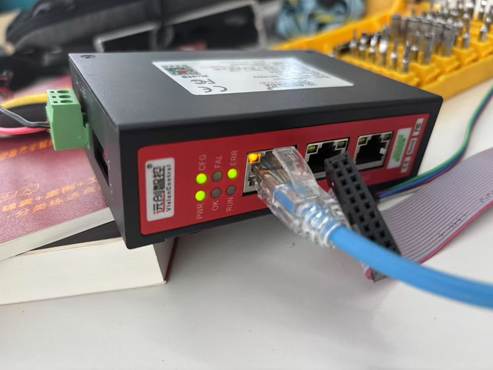

第 3步：上電自檢——網關 PWR燈常亮，ECT燈由紅→綠閃爍，表示 EtherCAT進入 PRE-OP；PN 燈紅→綠常亮，表示 ProfiNet設備名稱已分配，可進入數據交換。
第 4步：驅動器側設置——通過雷賽 ProTuner軟件批量分配站號 1~18，IRT周期 2 ms，輸入 20 Byte（狀態字+實際位置+報警碼），輸出 20 Byte（控制字+目標位置+加速度)。

五、軟件配置
A. EtherCAT側（Sysmac Studio）

導入網關 ESI文件“YC-PNM-ECT_V2.3.xml”，拖入 EtherCAT網絡，自動分配站地址 1001；

建立 2個 PDO映射：
– TxPDO 360 Byte（PLC→網關，含 18軸控制字、目標位置、加速度、減速度）
– RxPDO 360 Byte（網關→PLC，含 18軸狀態字、實際位置、報警碼、扭矩百分比）

設置 DC模式，同步窗口 125 μs，讓 EtherCAT與 ProfiNet時鐘誤差<±50 μs；

在“軸設置”中將 18個虛擬軸關聯到對應 PDO偏移，保持與雷賽驅動器 1:1映射。

B. ProfiNet 側（YC-PNM-ECT ConfigTool V1.6）

掃描網絡，自動識別 18臺 CL3-EC573S-PN，分配設備名稱“STEP_01”~“STEP_18”；

配置 IRT域，通信周期 2 ms，輸入/輸出各 20 Byte，與驅動器實際長度一致；

建立數據映射表：
–網關→驅動器：控制字（UINT16）、目標位置（INT32）、加速度（UINT16）
–驅動器→網關：狀態字（UINT16）、實際位置（INT32）、報警碼（UINT16）

啟用“分布式時鐘輸出補償”，讓步進插補脈沖與 EtherCAT主站時鐘同步，減少 0.05 mm級定位超調；

一鍵下載配置至網關并保存為 .xml，重啟后進入 OP狀態，PN燈綠色常亮。

六、調試與優化

空載測試：NJ501以 500 mm/s速度往復運動 200 mm，示波器實測整定時間 42 ms，無過沖；

負載測試：疊焊工位加裝 1.2 kg焊頭，重復定位精度±0.02 mm，滿足光伏板±0.1 mm工藝要求；

節拍驗證：單塊組件 18 s節拍內，18軸同步完成 6次定位，網關 CPU占用率 38%，余量充足；

冗余測試：拔掉任意一臺驅動器網線，網關 3 ms內上報“從站丟失”，PLC立即觸發“降速運行”模式，避免整線停機；

溫度漂移：連續運行 24 h，環境溫度 28~35 ℃，網關外殼溫升 11 ℃，時鐘抖動<±0.5 μs，定位精度無變化。

七、經驗總結
光伏板組裝線對節拍、精度、可靠性要求極高，YC-PNM-ECT工業級協議轉換網關以“毫秒級同步、零停機改造”成功打通 EtherCAT與 ProfiNet協議壁壘，讓歐姆龍 PLC像控制本地軸一樣駕馭雷賽步進。該模式已復制到企業另兩條串焊線，并計劃推廣至接線盒激光焊、排版機器人等更多混合協議場景，為光伏行業柔性制造與后續數字孿生升級奠定了堅實基礎。
