01背景

高校宿舍承載師生基礎生活與社交成長，是校園安全防護、用電計量管理的關鍵場所。隨著各類智能設備的普及，學生用電需求愈加復雜，大功率電器使用、用電時段集中、私拉亂接等問題，帶來了火災、觸電等安全隱患，威脅著人身安全。另外政府或學校對學生的宿舍用電也存在著補助政策，例如照明插座用電免費使用但空調用電收費使用，這就要求宿舍用電需要將供電線路分開供電、計量、收費。這也給宿舍用電計量、費用分攤和能耗管控帶來諸多挑戰。

JGJ 310-2013《教育建筑電氣設計規范》中規定：學生宿舍配電電源插座應與照明、空調分設不同支路。

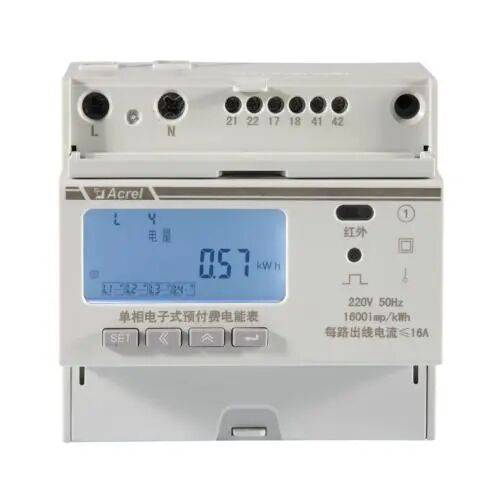

02安科瑞DDSY1352-xDM產品解決方案

如何在保障師生合理用電訴求的前提下，兼顧用電安全與差異化收費管理，已然成為高校宿舍用電管控工作的核心議題。安科瑞DDSY1352-xDM型宿舍一進多出電能表，為高校破解宿舍用電管理難題提供了切實可行的落地方案。

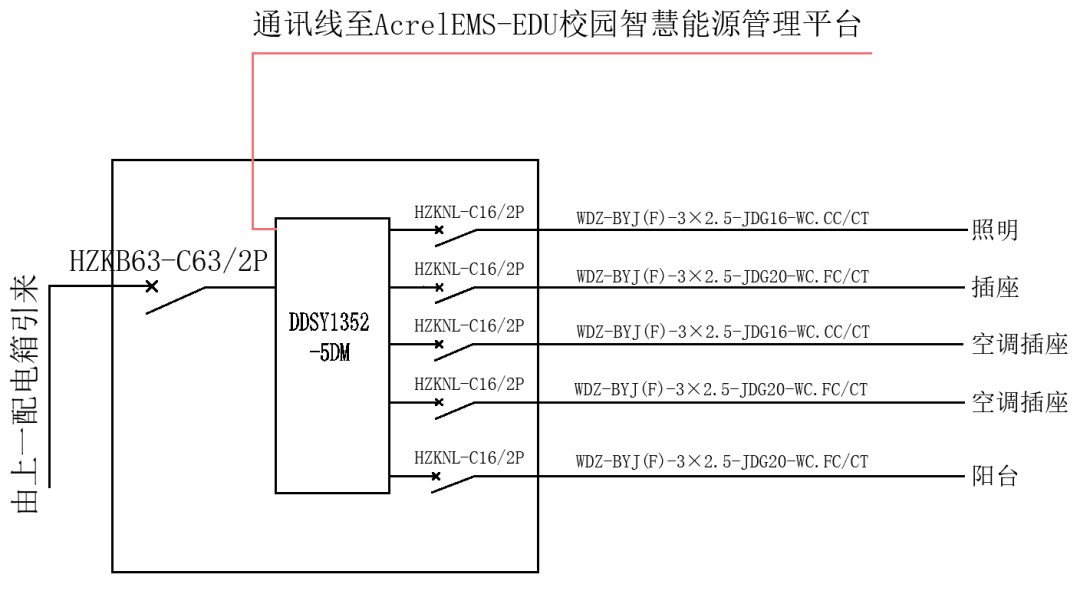

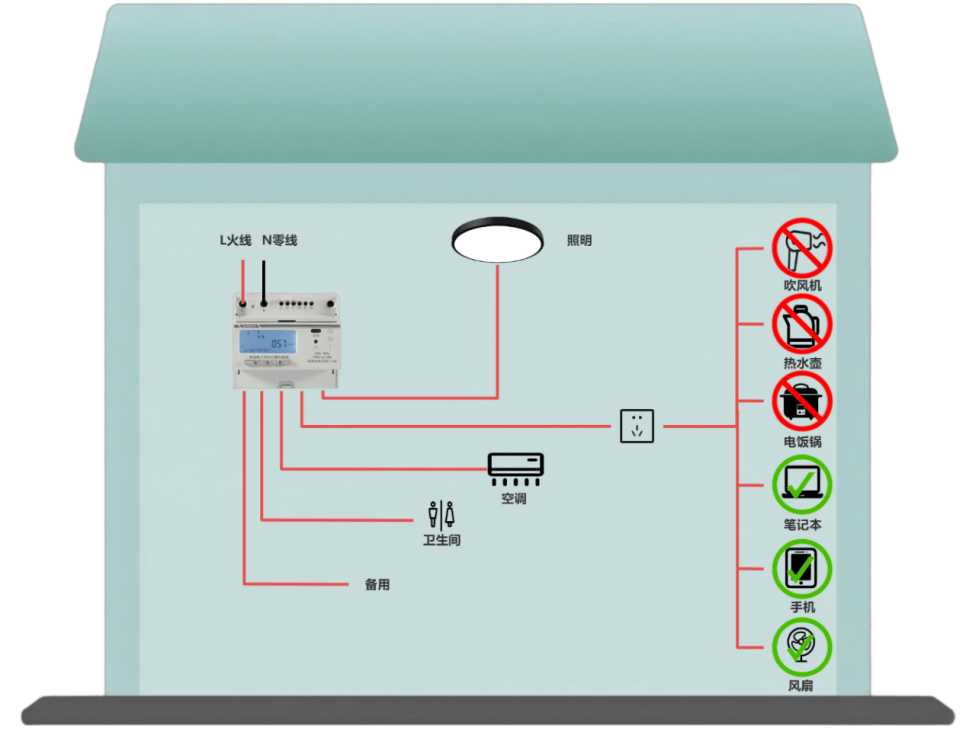

高校學生宿舍用電管理設計的設備。該電表支持一路火線進線，可根據需求選配三路、四路或五路火線出線，能夠對宿舍內照明、插座、空調、衛生間、熱水器等不同回路的用電情況分別進行準確計量。此外，其具備預付費控制功能，可針對各路出線單獨開展負載調控與時段管控，助力高校實現規范化、精細化的宿舍用電管理。

其具有如下特點：

★一進多出：分回路計量、控制；

★預付費功能：在線充值，欠費斷電，多級報警；

★溫度檢測：支持溫度設定，超溫跳閘并報警；

★定時控制：按照學生作息時間定時通斷，支持8個時間段；

★惡性負載識別：檢測大功率違規電器、移相插座并跳閘，生成記錄和報警，支持白名單設置；

★漏電流檢測：選配漏電流互感器。

03AcrelCloud3200高校預付費管理系統解決方案

3.1系統主要功能

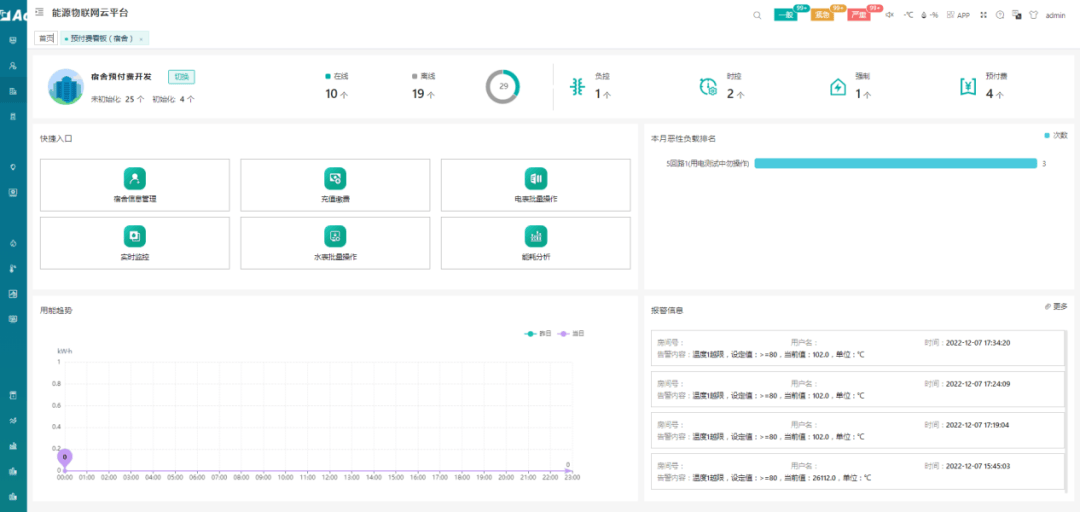

①首頁

預付費宿舍系統首頁展示項目下所有設備初始化狀態、聯網狀態、電表控制模式狀態、惡性負載排名、當日與昨日用電曲線、報警信息等直觀信息，用戶可切換不同的項目進行查看，提供主要功能快捷入口可進入相應界面，包括宿舍信息管理、訂單總覽，電表批量操作，水表批量操作，能耗分析，實時監控；

首頁

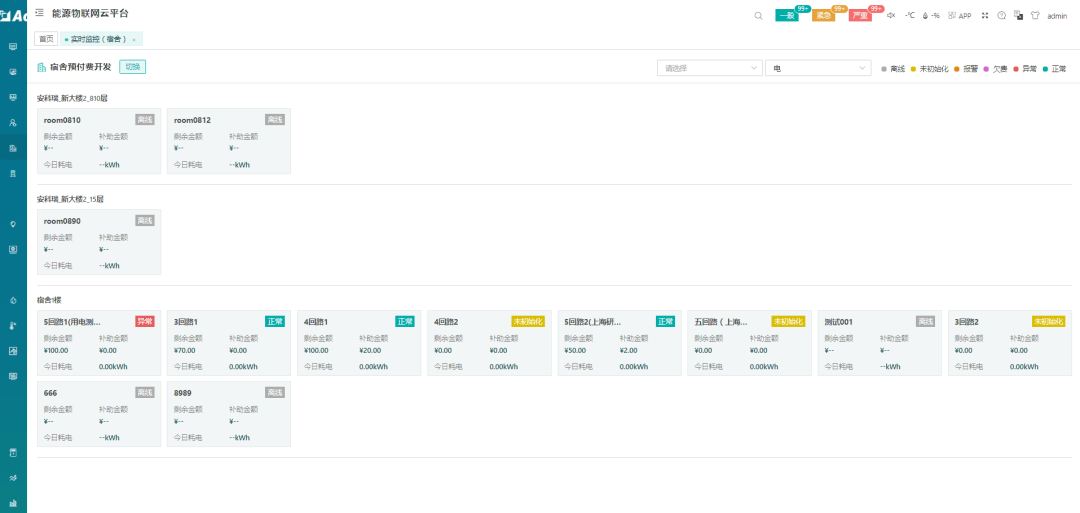

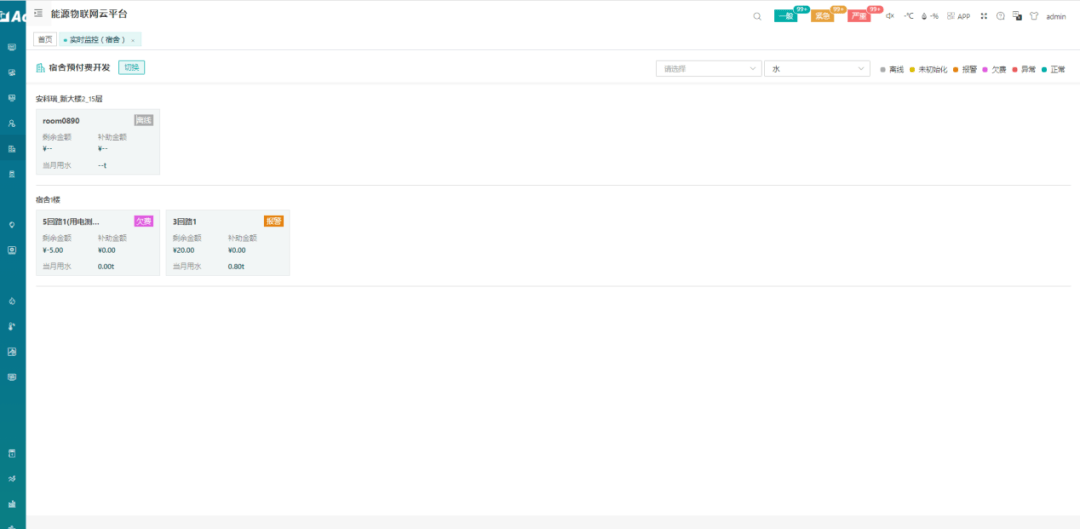

②房間監控

房間監控展示對應拓撲下的所有儀表房間號、今日耗電/耗水、補助金額、剩余金額以及實時狀態信息，用戶可以通過選擇儀表對應房間，進入監控詳情頁面，對單個儀表進行實時監控；

房間監控-電

能源類型切換至水，可查看水表房間信息；

房間監控-水

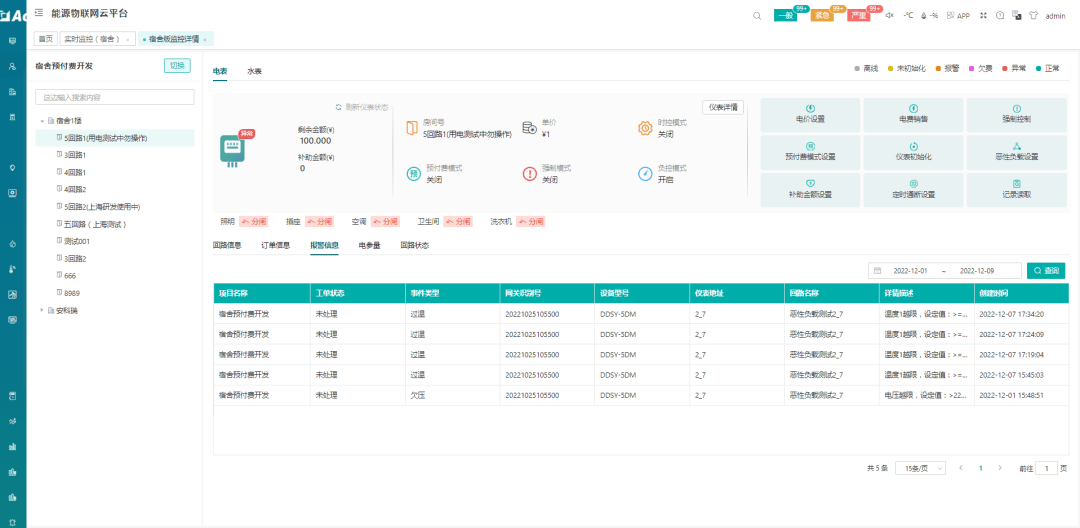

報警信息，用戶可查看該房間儀表設備狀態異常或電參量報警記錄。

報警信息

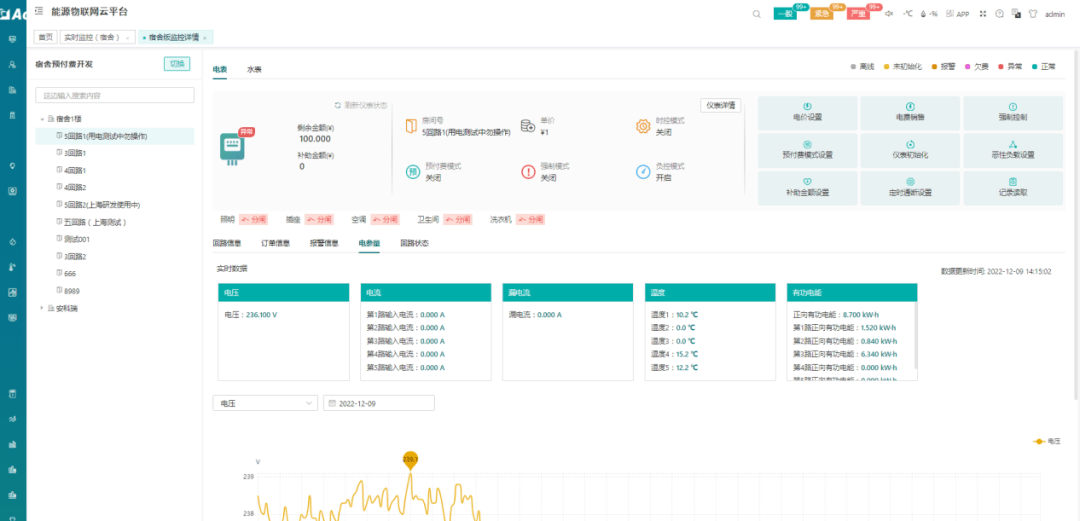

電參量，展示當前電表實時電參量信息，以及歷史電參量曲線。

電參量

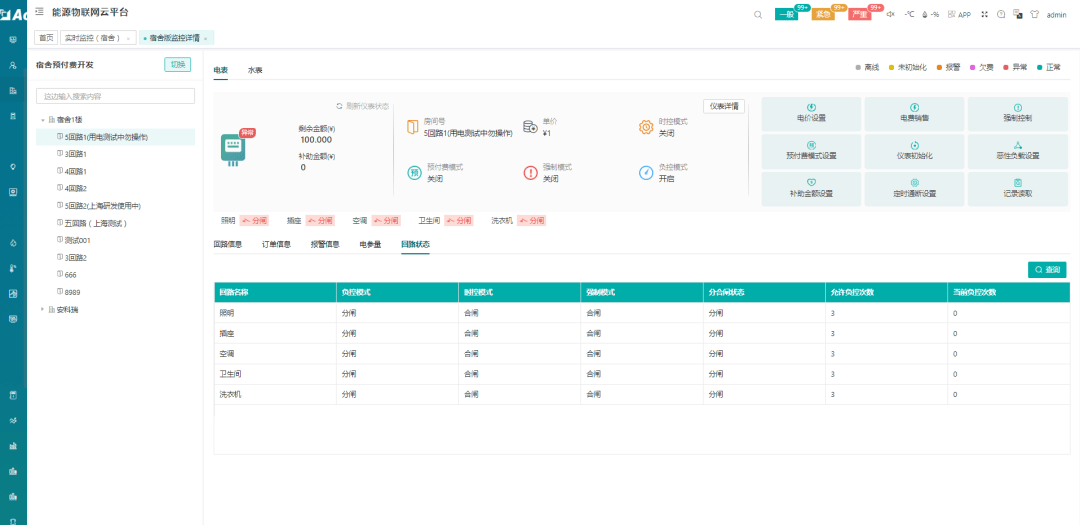

回路狀態，展示各回路不同控制模式下的回路分合閘狀態，可查詢導致回回路通斷的直接因素，以及允許負控次數和當前負控次數。

回路狀態

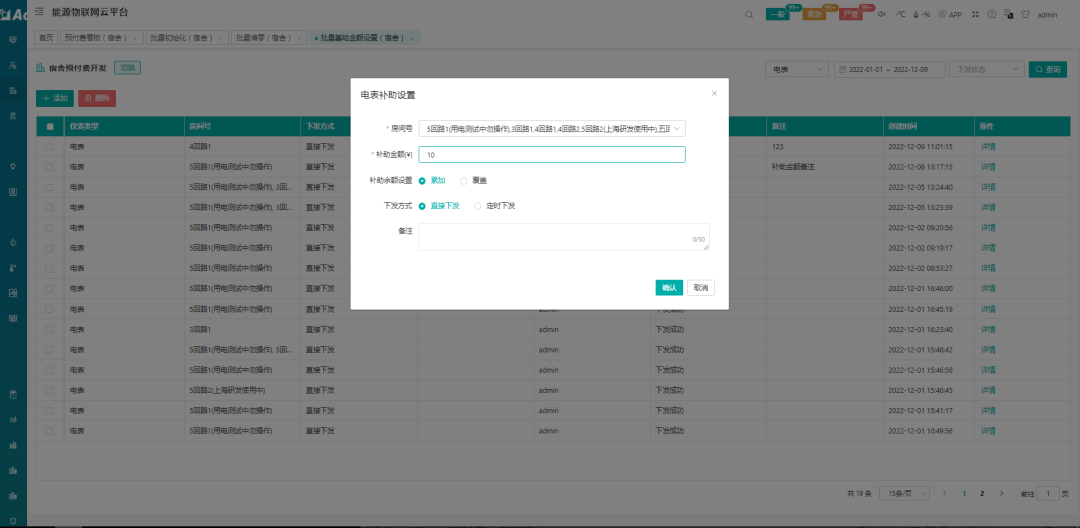

③補助金額設置

通常用于學校給學生發放定量的水電補助，以金額的形式發放，支持累計或者覆蓋發放，支持定時發放，與剩余金額分開顯示，優先扣除補助金額。

批量基礎金額設置

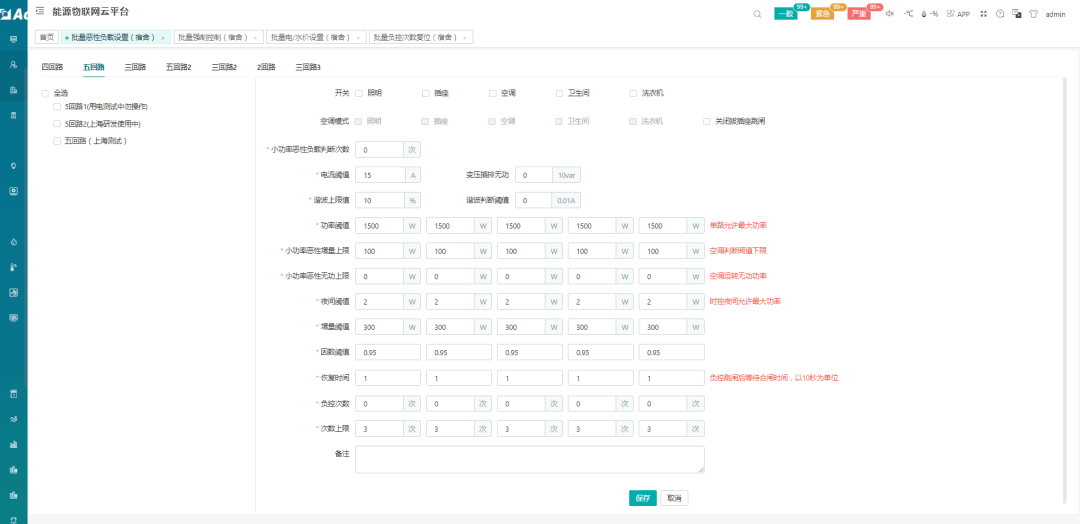

④惡性負載設置

很多高校宿舍都不允許學生使用發熱設備，比如熱得快、吹風機、熱水壺、電熱毯等，這些統稱為惡性負載，平臺可以有效識別，并且表端會進行跳閘警告同時平臺會發出報警，當達到一定次數學生將無法用電，只能等待管理員進行復位，達到監管的目的。

批量惡性負載設置

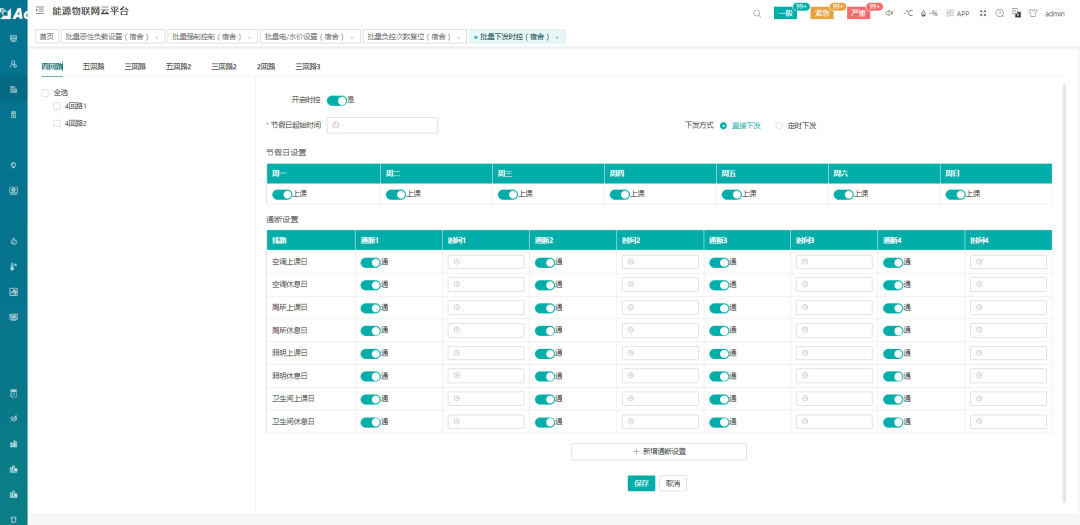

⑤時控設置

學校場景經常會有管理學生作息的需求，比如會要求早上六點開燈，晚上十點關掉，平臺支持設置宿舍某個用電回路每天定時分閘合閘，此外針對雙休日時間響應延后，平臺可以對雙休日和上課日進行區分設置，最大支持一天八個時間段。

時控設置

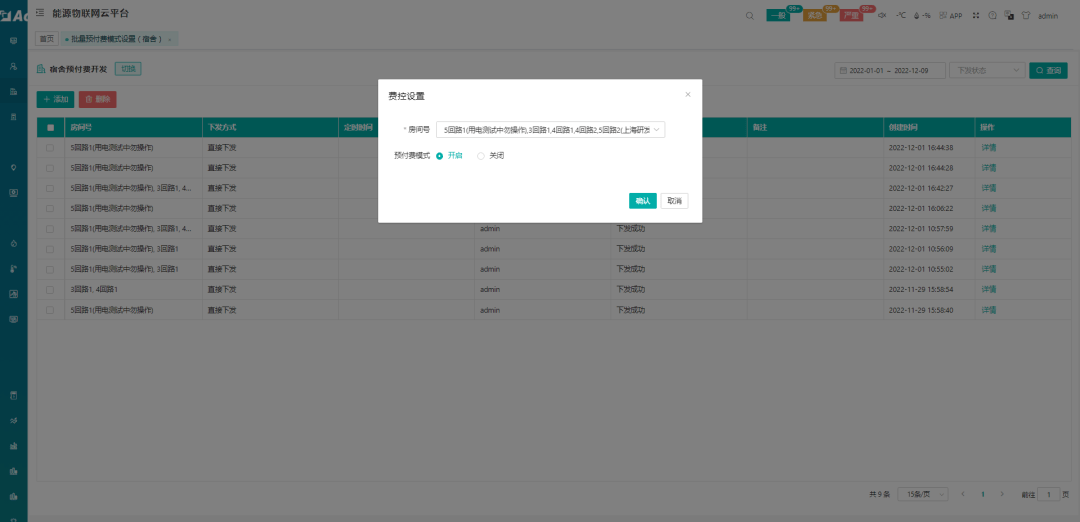

⑥預付費模式設置

該功能用于對設備下發預付費模式的“開啟”或“關閉”，強控模式和時空模式關閉，預付費模式開啟的狀態下，當設備基礎金額和剩余金額的合計低于允許賒欠金額后會跳閘。

預付費設置

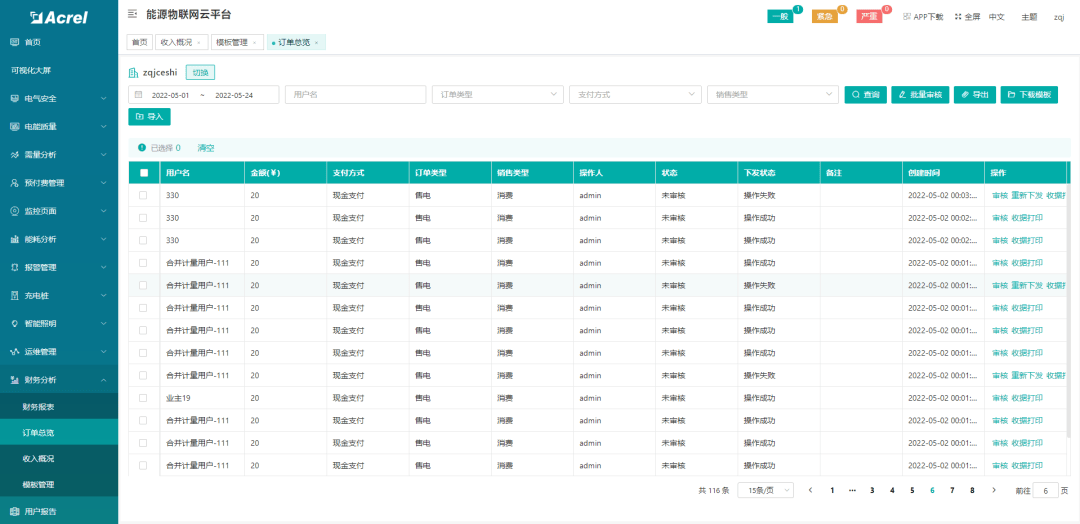

⑦訂單總覽

訂單總覽頁面展示了項目下所有房間訂單信息，用戶可根據日期，用戶名，訂單類型，支付方式，銷售類型進行查詢，同時提供“導出報表”，“審核”，“批量審核”，“單據打印”，“操作失敗訂單重新下發”的功能。

訂單總覽

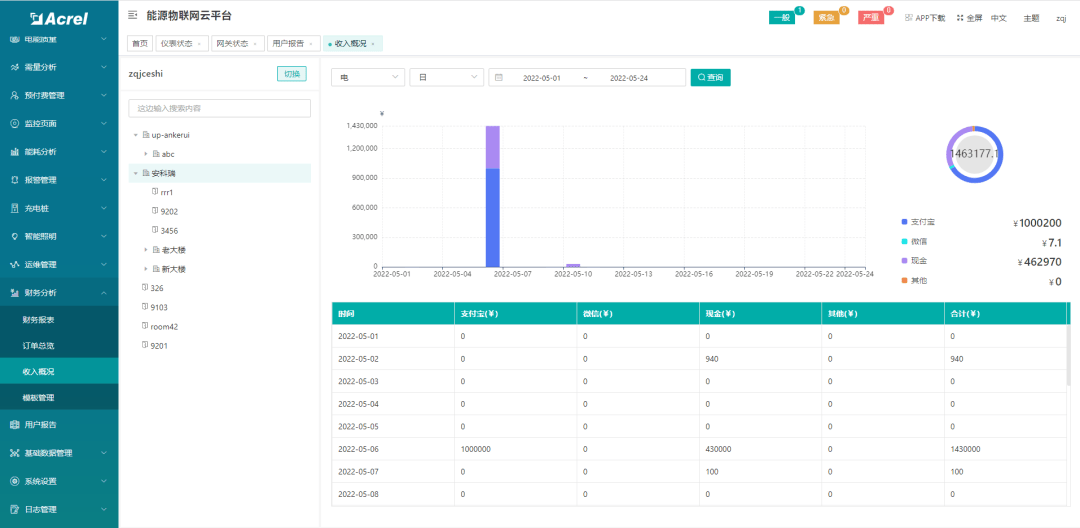

⑧收入概況

收入概況頁面通過柱狀圖、占比圖以及報表三種形式清晰直觀的展示每個房間不同收入方式獲取的收入情況，用戶可選擇類型（電，水，其他）、日期、房間號進行查詢，收入類型有四種類型，包括現金、支付寶、微信、其他。

收入概況

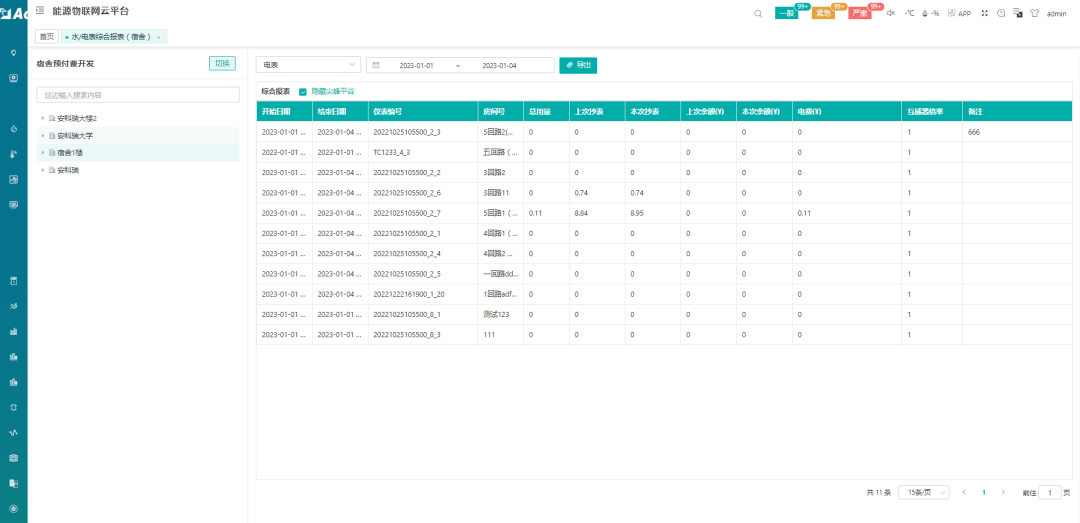

⑨綜合報表

綜合報表提供用戶可以根據時間段和房間，查詢該時間段內用電以及電費使用情況，包括該房間起始時間和結束時間的抄表用電量，上次余額，本次余額，使用電費，互感器倍率等信息，并且提供“導出報表”的功能；

綜合報表

04結語

DDSY1352-xDM宿舍一進多出電能表已廣泛應用于全國多所高校，憑借準確的計量性能、可靠的安全防護與便捷的管理功能，贏得了高校后勤部門與師生的一致認可。安科瑞將繼續深入研究高校宿舍用電計量、收費與安全，助力高校后勤管理。
