在新能源汽車高壓部件的電磁兼容（EMC）驗證中，紋波抗擾度測試是確保部件可靠性的關鍵。然而，一個根本性的挑戰長期存在：測試結果“測不準”。當寬帶測量方法將部件自身噪聲與測試信號混為一談時，不僅會導致數據失真，更可能掩蓋真實的失效風險，造成嚴重的誤判與合規隱患。

本篇將深入剖析這一測試痛點，揭示“測不準”背后的根源——寬帶測量無法區分“固有紋波”與“注入紋波”。

正是這一缺陷，導致了測試結果的無效。而解決之道，在于邁向精準測量的第一步：采用頻選（窄帶）測量方法。我們將看到，這一技術如何為實現如 Ripple NX 這樣全自動、高精度、快速度的紋波測試方案奠定堅實基礎，實現 EMC 驗證流程的高度優化。

紋波抗擾度測試的核心挑戰

紋波抗擾度測試是驗證高壓電動汽車部件（如電機逆變器、高壓電池、DC-DC轉換器、車載充電機、熱泵、壓縮機等）抵御電氣干擾能力的關鍵環節。

測試需遵循 ISO 21498-2、ISO 7637-4 和許多制造商標準或部件測試規范，測試點由頻率、施加的（最大）紋波電壓和最大紋波電流（限值）共同定義。

一個典型的測試電平曲線如下：

圖1 - 依據 ISO 21498-2 HIGH 標準的紋波抗擾度測試電平

圖中縱軸為施加到被測設備的紋波電壓值。

除了高壓電池，大多數高壓電動汽車部件都包含 IGBT 或 SiC 晶體管等開關電子器件。這些晶體管的開關動作必然會在高壓供電線上產生電壓和電流紋波，可視作一種“噪聲”或失真。

這就引出了測試當中的根本矛盾——

在測試中，我們希望注入到被測設備的“目標紋波”會與被測設備自身產生的“固有紋波”疊加在一起。

為了正確執行測試，必須嚴格區分這兩者。否則，施加的紋波幅度將不再準確，測試本身也就失去了意義。

被測設備自身紋波如何“誤導”測試？

我們以一個正在運行（帶載電機和測功機）的電機逆變器紋波測試為例，來直觀說明這個問題。

直流電源設置為360V。

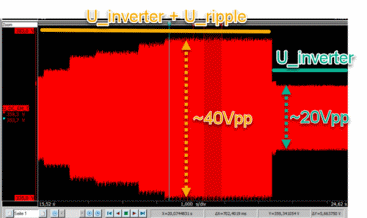

圖 2 - 電機逆變器紋波電壓測量

圖中綠色區域：逆變器運行但未施加外部紋波時的電壓，存在約 20 Vpp 的“固有”紋波/噪聲。

黃色區域：逆變器固有紋波 + 紋波發生器注入的額外紋波，總值約 40 Vpp。

圖 2中還能看到紋波發生器的閉環調節步驟——

先產生一個小的紋波信號，在 EUT 端子處測量其幅值，并與期望的測試電平比較。如果存在差異，則逐步增加紋波信號，直到達到目標電壓電平（或電流限值）。

關鍵問題來了——

如果使用寬帶測量（非頻選）方法，紋波發生器第一步測到的就是逆變器產生的 20 Vpp 固有紋波。

情景 A

假設目標測試電平正好是 20 Vpp，那么，紋波發生器會“認為”目標已達成，不再注入任何額外紋波。實際上，被測部件并未經受任何外部干擾測試。

情景 B

一個更極端的例子，假設目標測試電平僅為 15 Vpp。由于測得的固有紋波（由電機逆變器產生的 20 Vpp）已超過目標值，紋波發生器要么不注入任何紋波，要么（如果設計如此）試圖將總紋波“降低”到 15 Vpp，并由于無法主動降低電壓而最終失敗告停。

結論顯而易見——

寬帶測量無法區分被測部件產生的“固有紋波”與紋波發生器的“注入紋波”，導致施加的紋波幅度完全錯誤，測試無效。

破局之道：頻選（窄帶）測量法

標準要求的是在特定頻率下生成特定幅度的紋波電壓。我們需要測量和控制的，是注入的那個特定頻率的紋波，而非供電線上的總紋波。

查看信號的頻譜分析圖能幫助我們理解：

圖 3 - 總失真頻譜圖

圖中綠色區域：電機逆變器產生的紋波頻譜，包含主開關頻率及其諧波和邊帶，時域上總和為 20 Vpp。

紋波發生器在約 40 kHz 處注入的單頻目標紋波，幅度約為 25 Vpp，這正是需要達成的目標電平。

頻選（窄帶）測量法正是為了解決這個問題而生。

就像一個調頻收音機，你調到某個電臺的頻率，就只能清晰地聽到這個電臺的聲音（窄帶濾波）。如果使用寬帶接收機，則會同時聽到所有電臺混在一起的噪音。

在紋波測試中，頻選測量只測量注入紋波那個特定頻率的幅度，過濾掉電機逆變器產生的所有其他頻率的失真/紋波。從而確保我們能夠精準地達到注入紋波的目標電平，不受固有噪聲的干擾。

那么——

如何實現高質量的頻選測量？

如何在保證精度的同時兼顧測試效率？

全自動測試能帶來哪些必要且重要的價值？

我們將在下篇中，深入探討頻選測量的技術核心與實現方式，并揭示Ripple NX如何憑借其獨特設計，在 Selectivity（濾波選擇精度）與 Speed（測試速度）之間取得理想平衡，為工程師帶來前所未有的測試體驗與價值。
