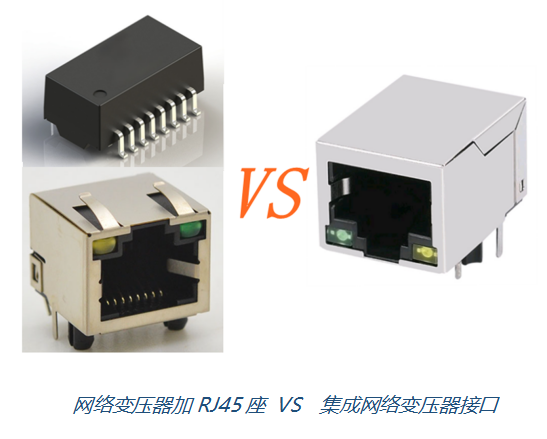

為了縮短網絡變壓器與RJ45接口之間的線路長度，讓PCB布局更緊湊,同時能減少信號傳輸過程中的損耗，增強抗干擾能力，雷卯推出了集成網絡變壓器接口以及對應的靜電浪涌防護方案，雷卯供應的集成網絡變壓器接口，型號FC62115BNL-LM，搭配下圖方案中的防靜電元件ULC332010T8，靜電浪涌防護可靠性強，滿足IEC61000-4-2，等級4，接觸放電30kV，空氣放電30kV；IEC61000-4-5 20A (8/20μs)。

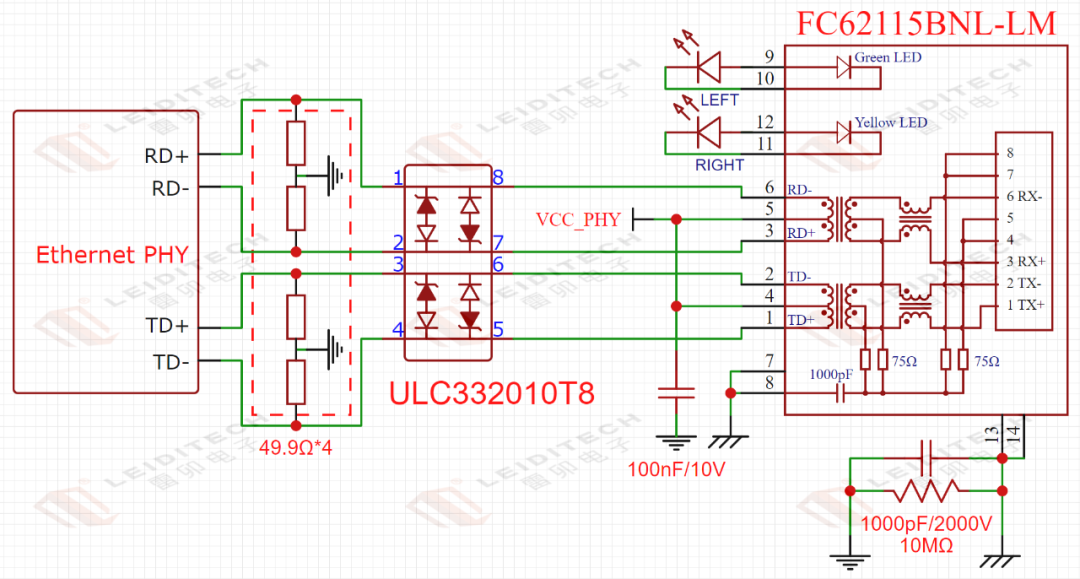

防護方案參考設計

方案設計簡介

1.初級側

網絡變壓器的初級側分別接入TD和RD的差分對，PCB布線時兩組差分對的線序可以交換。

ESD保護：TD和RD的差分對應先接入靜電保護器件，有效保護后端PHY芯片；

VCC供電與去耦電容：對于電流型PHY，初級線圈需要連接到PHY的VCC，再通過一個100nF的電容連接至GND，電壓型只需將初級抽頭連接100nF電容接地，以濾除高頻噪聲，并推薦在靠近芯片引腳處每組差分對中間并聯兩顆49.9Ω電阻,并接入GND；

2.次級側

次級側內置已連接到RJ45接口的J1、J2、J3、J6引腳; 并集成了BOB Smith電路，有效防護雷擊浪涌；

3.接地處理

機殼地與電路地推薦通過一顆1nF/2000V陶瓷電容與10MΩ電阻并聯連接，RJ45接口的固定引腳也應接到機殼地，最終流入大地，確保整個電路的接地系統完整。

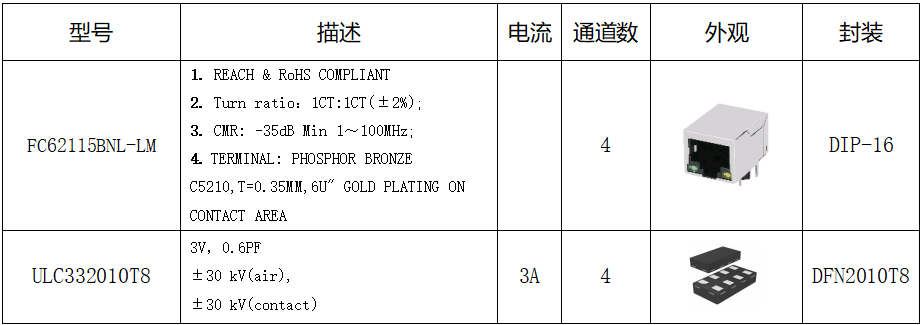

選型器件參數：

雷卯還同步推出了分立器件的百兆與千兆網絡變壓器，方便不同的客戶需求，以下是相應的防護方案，以供參考：

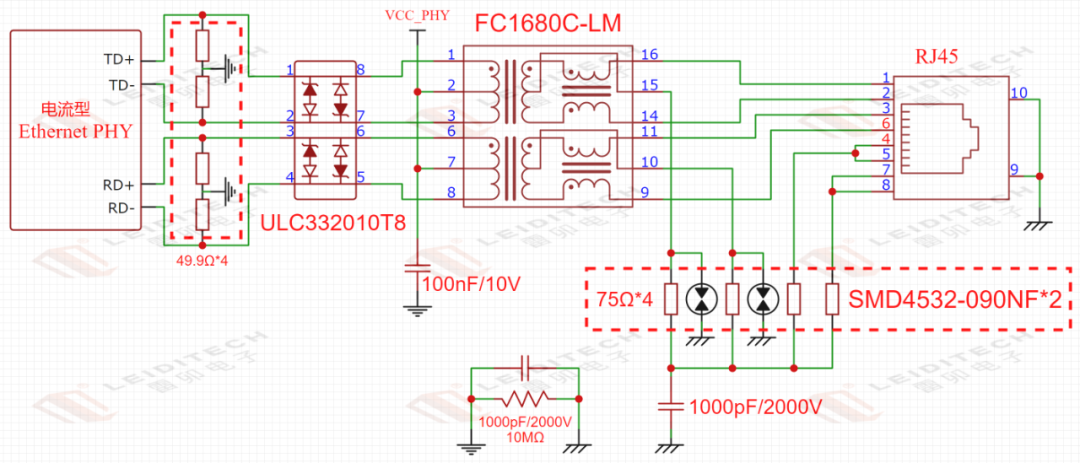

100兆網口防雷與靜電浪涌保護參考方案

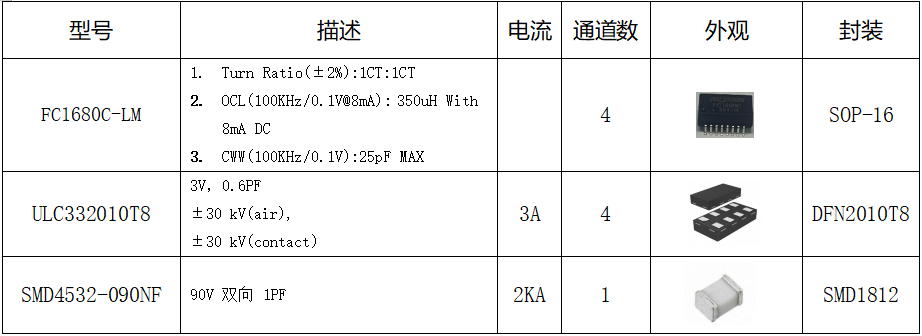

及選型器件參數

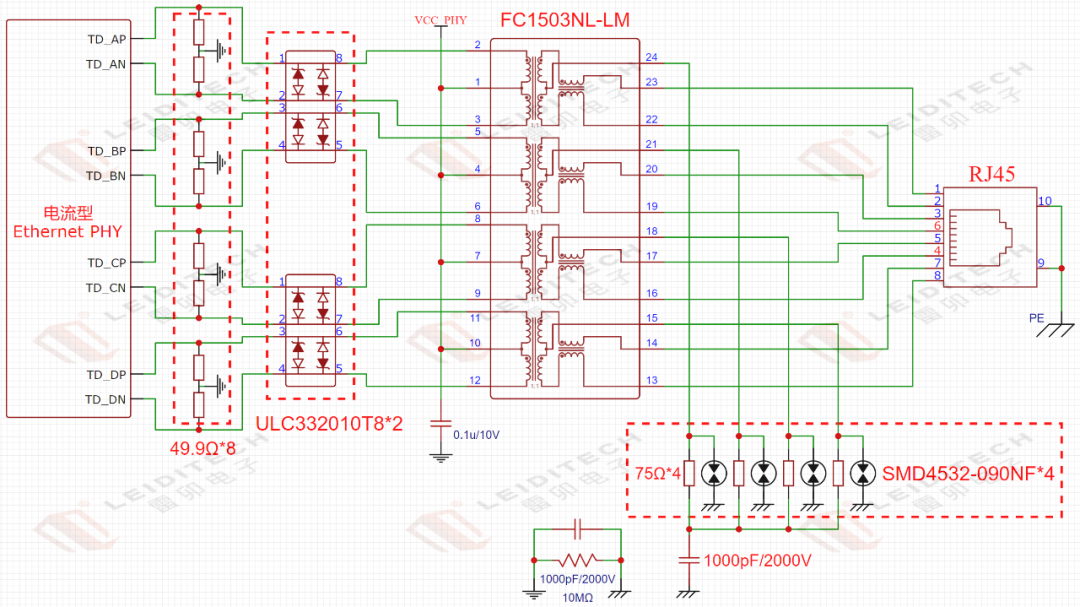

1000兆網口防雷與靜電浪涌保護參考方案

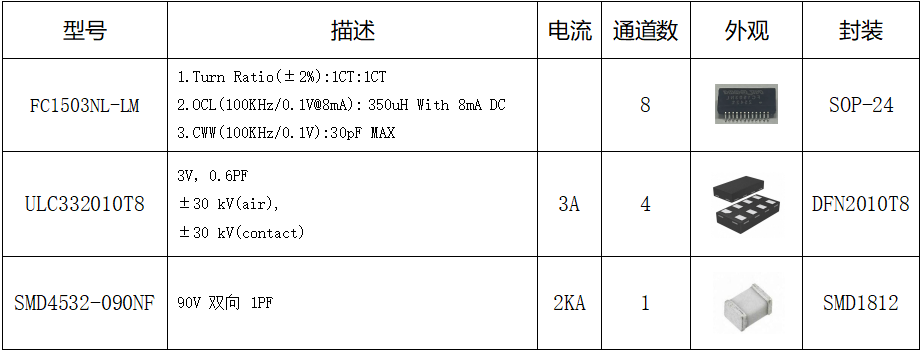

及選型器件參數

以上分立器件防護方案，適用于網口防雷及靜電浪涌保護，采用二級防護,可靠性強，可以確保信號完整性，滿足IEC61000-4-2，等級4，接觸放電30kV，空氣放電30kV。IEC61000-4-5 10/700μs，40Ω，6kV，±5次。

Leiditech雷卯電子致力于成為電磁兼容解決方案和元器件供應領導品牌，供應ESD，TVS，TSS，GDT，MOV，MOSFET，Zener，電感等產品。雷卯擁有一支經驗豐富的研發團隊，能夠根據客戶需求提供個性化定制服務，為客戶提供最優質的解決方案。
