前言：看不見的“致命間隙”

公里級的配電管網安全，往往維系于微米級的機械觸頭動作之上。在電力巡檢日益無人化、機器自動化的今天，傳統的接觸式測量正在成為數據精度的黑洞。本文將深入工程一線，揭開真空斷路器核心參數“分閘反彈幅值”測量失準的物理機理，并給出一份基于頂級光電與數理邏輯的完美答卷。

?第一章、 行業痛點的物理建模：為什么接觸式測量注定失效？

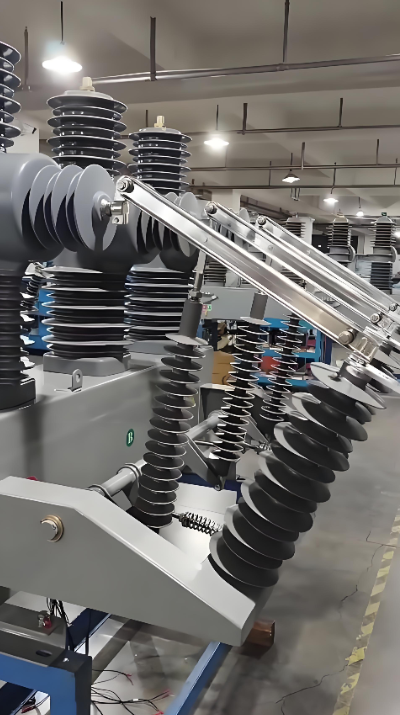

在配電網核心設備——10kV真空斷路器（VCB）的例行維護中，工程師最關注的是行程曲線、分合閘速度和彈跳時間。幾十年來，滑線電阻位移傳感器（Potentiometer）一直是絕對主流。然而，隨著智能電網機器人（Robot Inspection Platform）的普及，一個潛藏在機械連接結構中的物理缺陷暴露無疑。

1.1 萬向接頭遲滯動力學分析

依據王俊波等人發表于《High Voltage Apparatus》的研究成果[1]，接觸式傳感器必須通過絕緣拉桿和萬向接頭（Universal Joint）與從動觸頭相連。將此時的系統動力學簡化分析，我們假設：

S(t)S(t)為動觸頭的真實過沖與反彈波形；

U(t)U(t)為傳感器轉換的電壓信號；

δδ為萬向接頭的配合微小間隙（Backlash Gap）。
s
在理想剛體動力學中，U(t)∝S(t)U(t)∝S(t)。但在通過A→B(DeadZone)→CA→B(DeadZone)→C的往復分閘反彈運動中，由于間隙δδ的存在，傳感器的響應曲線不可避免地呈現了如下截?cái)嘈?yīng)：在動觸頭向量發生反向運動的初始階段，萬向接頭內圈對外圈的拖拽力Fdrag=0Fdrag?=0，直到GapGap被消除。

這意味著：任何小于接頭機械間隙δδ的高頻反彈振落信號，都被從物理上“抹平”了。這種數據平滑（Data Smoothing）不是算法降噪，而是不可恢復的信息丟失，它直接掩蓋了觸頭機械疲勞的早期特征。研究數據表明，滑線電阻測得的“反彈幅值”可能低至0.19mm0.19mm，為真實值（0.48mm0.48mm）的40%不到。這種誤警漏報是致命的。

第二章、 破局維度：160kHz高頻采樣下的納秒級光子重構

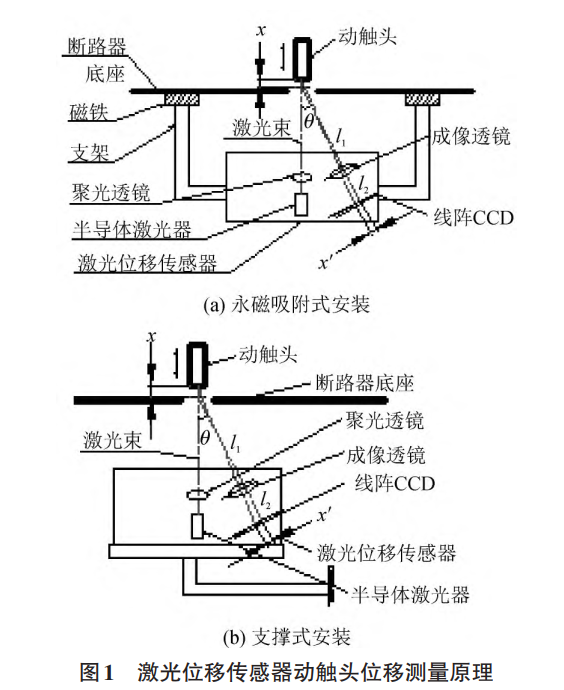

要捕捉上述“消失的0.29mm反彈”，必須采用根本性的技術革新。泓川科技（Chuantec）LTP150系列激光位移傳感器以其獨特的光三角測量(Laser Triangulation)技術架構，為我們提供了一個“解耦物理連接、還原真實時域”的完美替代方案。

2.1 高階三角光路解算邏輯

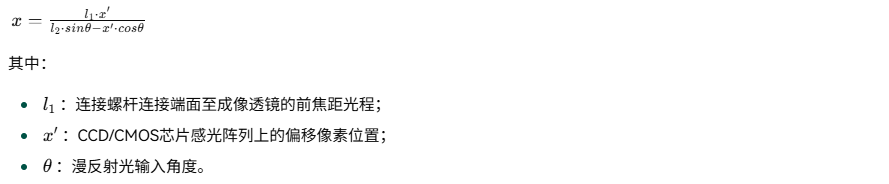

不同于低速工業測距，LTP150在進行機械特性機器人集成時，采用了極高帶寬的信號處理路徑。參照技術規格書，從原理上解剖xx到x′x′的線性映射：

x=l1?x′l2?sinθ?x′?cosθx=l2??sinθ?x′?cosθl1??x′?

其中：

l1l1?：連接螺桿連接端面至成像透鏡的前焦距光程；

x′x′：CCD/CMOS芯片感光陣列上的偏移像素位置；

θθ：漫反射光輸入角度。

在Chuantec LTP150的架構中，l2l2?和θθ經過亞微米級的精密固定，并由內部MCU進行非線性誤差和溫漂的實時硬件補償。

2.2 關鍵參數的工程驗證（VS 傳統方案）

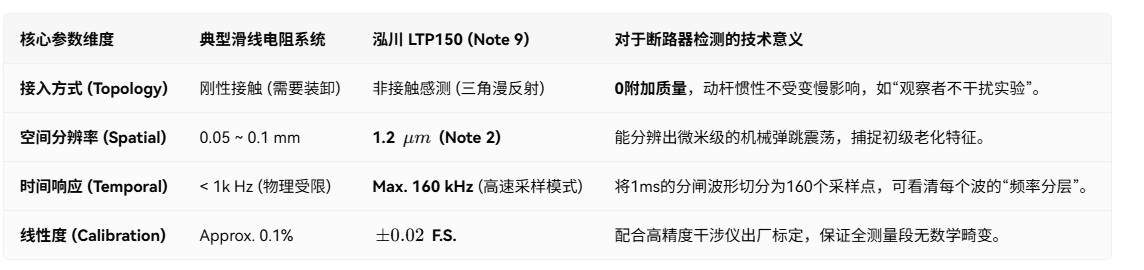

結合LTP150 Datasheet，我們可以列出一個具有壓倒性優勢的技術對比矩陣，直觀解釋數據為何更準確：

核心參數維度 典型滑線電阻系統 泓川 LTP150 (Note 9) 對于斷路器檢測的技術意義

接入方式 (Topology) 剛性接觸 (需要裝卸) 非接觸感測 (三角漫反射) 0附加質量，動桿慣性不受變慢影響，如“觀察者不干擾實驗”。

空間分辨率 (Spatial) 0.05 ~ 0.1 mm 1.2μmμm(Note 2) 能分辨出微米級的機械彈跳震蕩，捕捉初級老化特征。

時間響應 (Temporal) < 1k Hz (物理受限) ? ?Max. 160 kHz(高速采樣模式) 將1ms的分閘波形切分為160個采樣點，可看清每個波的“頻率分層”。

線性度 (Calibration) Approx. 0.1% ±0.02±0.02F.S. 配合高精度干涉儀出廠標定，保證全測量段無數學畸變。

特別值得一提的是，斷路器的檢測行程通常在10-100mm之間，LTP150的測量量程為±40mm(80mmrange)±40mm(80mmrange)，中心距離80mm，完美覆蓋了10ms-30ms高壓開關動作窗口區間的物理空間需求。而1.2μmμm的重復精度，意味著即便機器人持握傳感器有極其輕微的機械抖動，也能保證信號源的干凈純粹。

第三章、 數據清洗的心臟：LTP信號流與EEMD降噪算法的合體

即使我們擁有了LTP150獲得的超高頻（Row & High-Frequent Data）行程曲線信號，現場環境（機器人伺服震動、變電站電磁噪音）仍會在信號上疊加高斯白噪聲。

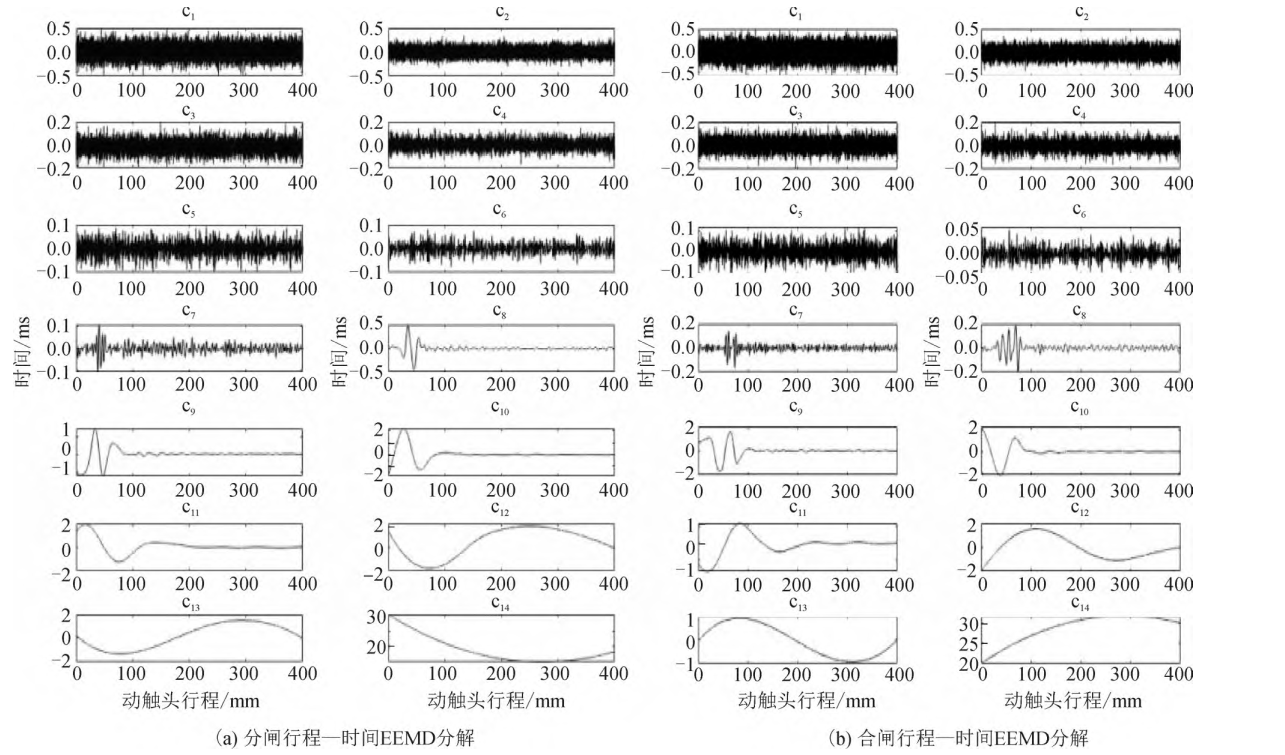

這里，我們需要從王俊波論文中引入集合經驗?zāi)B(tài)分解（EEMD, Ensemble Empirical Mode Decomposition）作為整個系統的“AI數據清洗中心”。

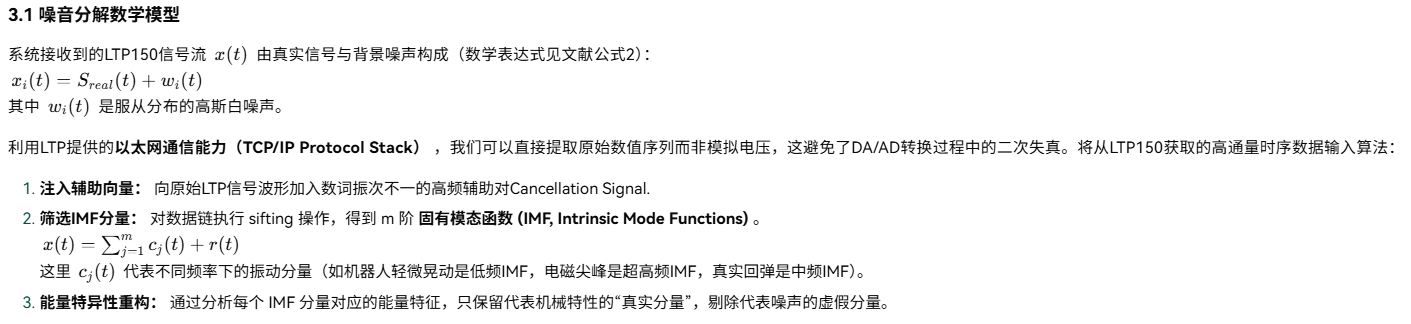

3.1 噪音分解數學模型

系統接收到的LTP150信號流x(t)x(t)由真實信號與背景噪聲構成（數學表達式見文獻公式2）：
xi(t)=Sreal(t)+wi(t)xi?(t)=Sreal?(t)+wi?(t)
其中wi(t)wi?(t)是服從分布的高斯白噪聲。

利用LTP提供的以太網通信能力（TCP/IP Protocol Stack），我們可以直接提取原始數值序列而非模擬電壓，這避免了DA/AD轉換過程中的二次失真。將從LTP150獲取的高通量時序數據輸入算法：

注入輔助向量：向原始LTP信號波形加入數詞振次不一的高頻輔助對Cancellation Signal.

篩選IMF分量：對數據鏈執行 sifting 操作，得到 m 階固有模態函數 (IMF, Intrinsic Mode Functions)。

x(t)=∑j=1mcj(t)+r(t)x(t)=∑j=1m?cj?(t)+r(t)
這里cj(t)cj?(t)代表不同頻率下的振動分量（如機器人輕微晃動是低頻IMF，電磁尖峰是超高頻IMF，真實回彈是中頻IMF）。

能量特異性重構：通過分析每個 IMF 分量對應的能量特征，只保留代表機械特性的“真實分量”，剔除代表噪聲的虛假分量。

3.2 真實案例中的算法降效

在基于LTP150數據的實際驗證重構后，斷路器行程曲線中原本如“毛刺”般的高頻振蕩被剝離，留下了極其平滑且保留尖峰極值的行程軌跡。

數據證明：根據論文實驗部分的實測對比，經EEMD處理的激光測量數據（Laser Derived Data）準確捕獲到了分閘瞬時0.48mm的高幅反彈；而此時未經補償?shù)膫鹘y(tǒng)電阻傳感器曲線已經收斂。這不僅是數據的勝利，更是安全冗余的勝利——這 0.3mm 的差距，可能就是一個主觸頭被擊穿的臨界點。

第四章、 選型配置與工程化部署白皮書

為了讓搜索引擎更好地收錄，并指導集成商（System Integrators）如何落地這套技術，我們依據《LTP相關技術參數表格》整理以下系統搭建指南。

4.1 "眼"的選擇：Why LTP150 / 150W?

在斷路器拉桿端面檢測中：

表面復雜度應對：斷路器連桿通常是金屬車削件或注塑黑色件。普通點激光遇到拉桿反光會產生飛點（Spot Noise）。LTP150W（寬光斑板）光斑規格達110?1400μm110?1400μm，其內置的光學接收算法擁有更強的Specularity Integration（反光平滑）功底，相當于在物理層對物體表面的粗糙度進行了第一次“硬平滑F(xiàn)ilter”。其提供的藍光(Blue Laser - 405nm)版本定制選項，在測試高光不銹鋼連接桿時幾乎不受可見光譜干擾影響。

溫度漂移控制：嚴寒或高溫變電站環境下，溫漂是精度殺手。LTP系列指標顯示0.01% F.S./ u00b0C。這歸功于內部的溫度特性補償 ASIC 芯片，確保測量數據與環境溫度脫鉤。

4.2 "腦"的集成：無控制器的智能邊緣計算

與笨重的傳統PLC系統不同，根據文檔"Tech Specs: Note 7"，LTP支持探頭獨立工作。
這意味著什么？

更薄的系統架構：機器人頭部無需負擔專用控制箱配重，只需引入DC 9~36V（通常就是24V PLC電）電源。

邊緣算力（Smart Edge）：160kHz的全量程采樣可在傳感器 MCU 模組內部完成一部分。測試平臺的IPC（工控機）通過 RS485 或 TCP/IP 獲取的是結構化幀數據。

同步性：當測試系統包含三相(ABC三路獨立)測量時，LTP參數表注明支持Master-Slave Sync（主從同步）模式。可以設置一臺感應頭為主機控制從機快門，防止三個激光器同時工作時發生的頻閃紅外交錯或光學干擾。

第五章、 結論與未來演進

5.1 從 "Good to know" 到 "Must have"

隨著對供電可靠性 (SAIDI/SAIFI) 指標要求的不斷提升，檢修作業正在經歷從“故障維修”向“狀態檢修(State Evaluation)”的轉變。LTP150系列加持的非接觸測量，不是簡單的工具升級，而是底層數據維度的升維：

數據的真實性：去除了機械間隙導致的δδ誤差。

過程全透明：高采樣率記錄了每一次微秒級的震蕩。

算法的自閉環：結合EEMD，讓非理想環境下的無人工值守測試成為常態。

正如論文結論所述，基于激光位移傳感的試驗平臺已表現出比傳統電阻尺方法、出廠標準法更高的測量精度（0.48mm > 0.40(Factory Standard) > 0.19(Contact Mode)）。這不是否定廠家標準，而是指出激光技術具備在野外還原“比出廠室驗更復雜的微觀物理狀態”的能力。

此時，將“光電計算三角法”與“數據模態分解”相融，正是構建下一代智慧電力運維（Smart O&M）、實現資產預測性維護的最堅實基石。對于追求極致性能的真空斷路器自動化檢測平臺制造商及電網友好服務商而言，擁抱Chuantec LTP Series這雙精密的1.2微米眼睛，就是在此賽道取得數據霸權的第一步。
