探索RF430FRL15xH NFC ISO 15693傳感器應答器：特性、應用與設計要點

在電子設備的設計領域，不斷涌現出各種創新的芯片，以滿足日益增長的功能需求和性能要求。今天，我們將聚焦于德州儀器（TI）推出的RF430FRL15xH系列NFC ISO 15693傳感器應答器，深入探討其特性、應用場景以及設計過程中的關鍵要點。

文件下載：rf430frl153h.pdf

一、設備概述

RF430FRL15xH系列包括RF430FRL152H、RF430FRL153H和RF430FRL154H三款產品，它們均為13.56-MHz應答器芯片，集成了可編程的16位MSP430?低功耗微控制器。該系列芯片的一大亮點是嵌入了通用FRAM非易失性存儲器，可用于存儲程序代碼、校準數據和測量數據等。其支持通過ISO/IEC 15693、ISO/IEC 18000 - 3兼容的RFID接口以及SPI或I2C接口進行通信、參數設置和配置。同時，內部溫度傳感器和14位sigma - delta模數轉換器（ADC）支持傳感器測量，還可通過SPI或I2C連接數字傳感器。

1.1 產品特性

• 通信接口合規：符合ISO/IEC 15693和ISO/IEC 18000 - 3（Mode 1）標準的RF接口，確保了與各種NFC設備的兼容性。
• 靈活的供電系統：支持電池或13.56-MHz H場供電，可根據實際應用場景選擇合適的供電方式，為設計帶來了更大的靈活性。
• 強大的模擬與數字處理能力：配備14位Sigma - Delta模數轉換器（ADC）和內部溫度傳感器，能夠實現高精度的模擬信號采集和處理。同時，還具備電阻式傳感器偏置接口，可連接更多類型的傳感器。
• 豐富的存儲資源與低功耗微控制器：集成了2KB的FRAM、4KB的SRAM和8KB的ROM，為程序運行和數據存儲提供了充足的空間。MSP430?微控制器采用16位RISC架構，最高支持2-MHz的CPU系統時鐘，且具有低功耗特性，在不同工作模式下的功耗表現出色，如活動模式（AM）為140 μA/MHz（1.5 V），待機模式（LPM3）為16 μA。
• 多樣化的時鐘與定時器資源：擁有4-MHz高頻時鐘和256-kHz內部低頻時鐘源，還支持外部時鐘輸入。同時配備16位Timer_A，具有三個捕獲/比較寄存器，可實現多種定時和計數功能。

1.2 應用場景

該系列芯片在工業和醫療領域具有廣泛的應用前景，例如工業無線傳感器和醫療無線傳感器。在工業環境中，可用于實時監測設備的溫度、壓力等參數；在醫療領域，可實現對患者生命體征的無線監測，為醫療信息化提供有力支持。

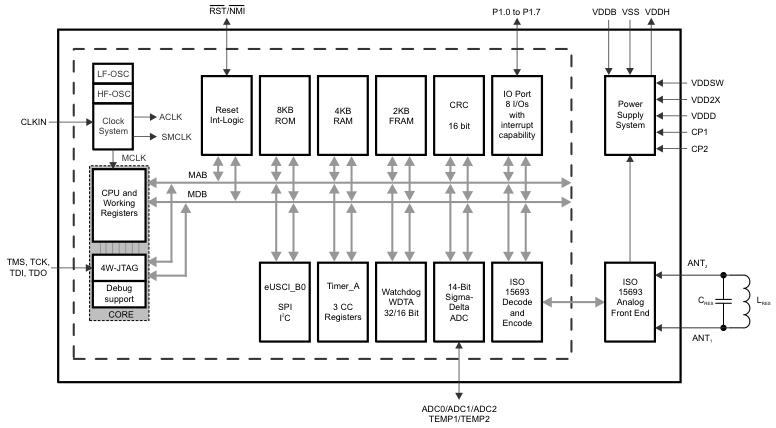

1.3 功能框圖

通過功能框圖，我們可以清晰地看到芯片內部各個模塊的組成和連接關系，這有助于我們深入理解芯片的工作原理和設計思路。

二、設備對比

三款產品在功能上基本相似，但也存在一些細微差異。具體如下表所示：

在選擇具體的產品型號時，工程師需要根據實際應用需求，權衡各個功能模塊的有無，以實現最優的設計方案。

三、終端配置與功能

3.1 引腳圖

RF430FRL15xH采用24引腳的RGE封裝，引腳圖清晰地展示了各個引腳的位置和功能，為硬件電路的設計提供了重要的參考依據。

3.2 信號描述

每個引腳都有其特定的功能和信號類型，詳細的信號描述有助于工程師正確連接和使用各個引腳。例如，ANT1和ANT2為天線輸入引腳，VDDsw為開關電源電壓引腳等。

3.3 引腳復用

GPIO端口引腳具有復用功能，可與其他功能模塊（如模擬外設和串行通信模塊）共用。引腳功能的選擇通過寄存器值和設備模式的組合來實現，具體的復用情況可參考相關文檔。

3.4 未使用引腳的連接

為了確保芯片的穩定工作，正確處理未使用的引腳至關重要。不同類型的未使用引腳有不同的連接要求，如TDI/TMS/TCK在用于JTAG功能時應保持開路，RST/NMI引腳應連接到Vcc或Vss，并通過10-nF電容接地等。

四、規格參數

4.1 絕對最大額定值

4.2 ESD額定值

芯片的靜電放電（ESD）性能也是一個重要的指標。該系列芯片的人體模型（HBM）ESD額定值為+2000 V，但低泄漏引腳ADC0的ESD耐受性降低至±500 V HBM，在設計和使用過程中需要特別注意靜電防護。

4.3 推薦工作條件

在推薦的工作條件下，芯片能夠發揮最佳的性能。例如，供電電壓VDDB的范圍為1.45 - 1.65 V，工作溫度范圍為0 - 70 ℃等。同時，還需要合理選擇電容值，如CVDDB為100 nF，CVDDSW為2.2 μF等。

4.4 其他規格參數

文檔中還詳細列出了芯片在不同模塊（如SPI、I2C、FRAM等）的性能參數和工作條件，這些參數對于電路設計和程序編寫都具有重要的指導意義。

五、詳細描述

5.1 CPU與指令集

MSP430 CPU采用16位RISC架構，具有七個源操作數尋址模式和四個目的操作數尋址模式，指令執行效率高。其集成的16個寄存器進一步減少了指令執行時間，提高了系統的性能。

5.2 工作模式

芯片具有一個活動模式和三個軟件可選的低功耗模式（LPM0、LPM3和LPM4）。在低功耗模式下，CPU可以被禁用，以降低功耗。中斷事件可以喚醒芯片從低功耗模式恢復到活動模式，處理完請求后再返回低功耗模式，這種靈活的工作模式切換機制有助于延長設備的電池壽命。

5.3 中斷向量地址

中斷向量地址表詳細列出了各個中斷源的向量地址和優先級，這對于編寫中斷處理程序非常重要。工程師可以根據需要設置中斷優先級，確保系統能夠及時響應各種事件。

5.4 存儲器

芯片的存儲器包括FRAM、SRAM和應用ROM，它們各自具有不同的特點和用途。FRAM具有低功耗、超快速寫入和非易失性的特點，可通過JTAG端口或CPU進行編程；SRAM由8個扇區組成，每個扇區可以獨立供電，以節省泄漏電流，但數據在斷電后會丟失；應用ROM包含RF庫、功能庫和預定義的應用固件等，為系統的運行提供了必要的支持。

5.5 外設

芯片集成了豐富的外設，如數字I/O端口、多功能I/O端口、振蕩器和系統時鐘、看門狗定時器等。這些外設通過數據、地址和控制總線與CPU相連，可通過各種指令進行管理。例如，數字I/O端口具有獨立可編程、可配置上拉或下拉電阻、邊緣可選中斷輸入等功能，為與外部設備的連接和交互提供了便利。

六、應用、實現與布局

6.1 應用電路

文檔中給出了一個應用電路示例，并列出了相應的物料清單。該電路包括RF電感、調諧電容、去耦電容、電池等元件，為實際應用提供了參考。

6.2 電路布局

合理的電路布局對于芯片的性能和穩定性至關重要。在設計過程中，需要注意信號的隔離、電源的濾波、天線的布局等問題，以減少干擾和噪聲，提高系統的性能。

七、設備與文檔支持

7.1 開發支持

TI提供了豐富的開發工具，如Code Composer Studio?集成開發環境（IDE），可用于評估處理器性能、生成代碼、開發算法實現以及進行軟硬件模塊的集成和調試。同時，還提供了NFC / RFID相關的工具和軟件支持，方便工程師進行開發。

7.2 設備與開發工具命名規則

TI為RF430 MCU設備和支持工具的型號分配了前綴，以表示產品的開發階段。例如，RF表示完全合格的生產設備和工具，X表示實驗性設備和開發支持產品。了解這些命名規則有助于工程師選擇合適的產品和工具進行開發。

7.3 文檔支持

相關文檔包括RF430FRL15xH系列技術參考手冊（SLAU506）和固件用戶指南（SLAU603），這些文檔詳細介紹了芯片的各個模塊和外設的功能、使用方法以及固件的相關信息，是工程師進行開發的重要參考資料。

八、機械封裝與訂購信息

文檔提供了詳細的機械封裝和訂購信息，包括不同型號產品的封裝類型、引腳數量、包裝數量、RoHS合規性、引腳鍍層材料、MSL等級、工作溫度范圍等。同時，還給出了封裝的詳細尺寸和布局圖，以及示例電路板布局和模板設計，為工程師進行硬件設計和生產提供了便利。

綜上所述，RF430FRL15xH系列NFC ISO 15693傳感器應答器具有豐富的功能、低功耗的特點和廣泛的應用前景。在設計過程中，工程師需要充分了解其特性、規格參數和應用要求，合理選擇產品型號和開發工具，進行優化的電路設計和布局，以實現高性能、穩定可靠的電子設備。你在使用這款芯片的過程中遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
