電網中的諧振問題存在已久，大多數的諧振都可以通過消諧裝置解決，那么是一次消諧器好？還是微機消諧裝置更好？

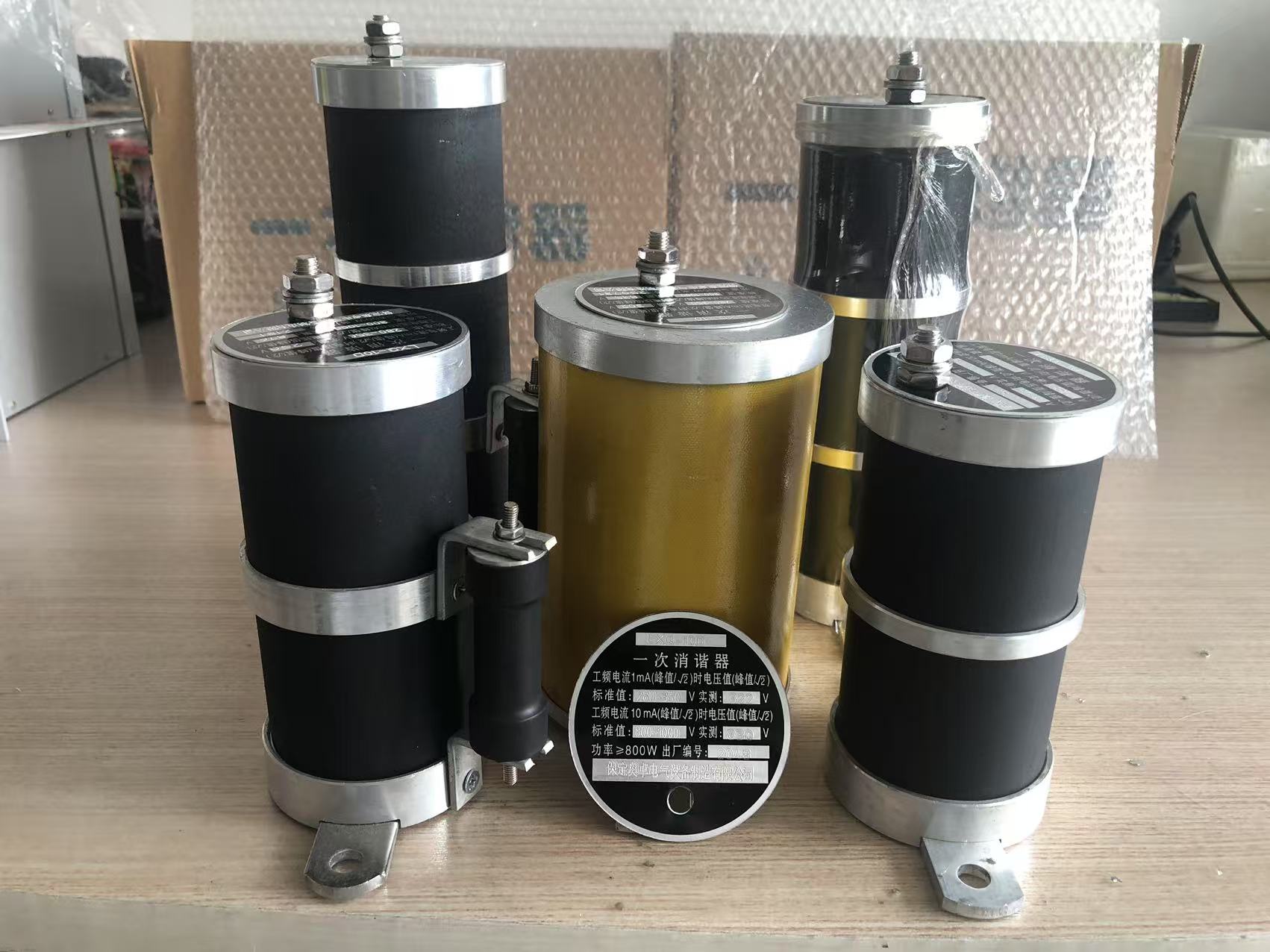

1. 一次消諧器（物理型/傳統型）

本質：它是一個非線性電阻元件，串聯安裝在電壓互感器（PT）的一次側中性點與大地之間（如下圖）。

工作原理：

阻尼消諧：當系統發生單相接地或擾動，可能激發鐵磁諧振時，其電阻值會隨電壓升高而急劇下降，為諧振能量提供一個泄放通道，阻尼并抑制諧振的產生和發展。

限制電壓：能有效限制PT中性點對地的電壓升高，保護PT一次繞組不因過電壓而損壞。

保護PT：在系統發生單相間歇性接地（如電弧接地）時，能夠限制流過PT的沖擊電流，防止PT因過電流而燒毀。

特點：

被動防護：時刻在線，實時起作用，不需要外部電源和判斷。

可靠性高：無電子元件，結構簡單，耐惡劣環境。

功能側重：側重于“預防”和“限制”，主要保護PT本體安全，對已經產生的強烈諧振有時不能完全消除。

2. 微機消諧裝置（智能型）

本質：它是一個智能電子裝置，其信號取自PT的二次側開口三角電壓，通過繼電器輸出控制信號。

工作原理：

實時監測：持續監測PT開口三角電壓，通過算法精確判斷系統中發生的是單相接地故障還是鐵磁諧振，并能區分基頻、分頻、高頻諧振。

主動消諧：一旦判定為諧振，會立即驅動內部的大功率可控硅或繼電器，在PT的開口三角繞組上瞬間投入一個阻尼電阻，強烈吸收諧振能量，從而快速、徹底地消除諧振。

報警記錄：提供燈光報警、接點輸出，并記錄故障類型、時間、電壓值等，便于運行人員分析和處理。

特點：

主動治理：需要上電工作，通過智能判斷后主動出擊。

消諧迅速：針對已發生的諧振，消除效果非常直接和快速。

功能側重：側重于“診斷”和“消除”，并能提供故障信息。但其保護依賴于二次回路和電子元件的可靠性。

對比總結與選型建議

如何選擇？

只安裝一次消諧器：

適用場景：對成本敏感、供電可靠性要求相對一般的非關鍵場所。它可以解決大部分由PT飽和引起的諧振過電壓問題，并提供基礎的PT過流保護。

風險：對于某些強烈的諧振可能無法徹底消除；無法告知運行人員系統發生了什么故障。

只安裝微機消諧裝置：

適用場景：不推薦。因?yàn)楫?dāng)系統發生嚴重的單相間歇接地故障時，巨大的沖擊電流會直接沖擊PT一次繞組，微機消諧裝置安裝在二次側，無法提供對此類一次側過電流的直接保護，存在PT燒毀的風險。

兩者都安裝（推薦方案）：

這是最完善、最可靠的配置，形成了“一次保護 + 二次智能治理”的完整防線。

分工協作：

一次消諧器作為“守門員”，負責第一道防線：限制電壓、阻尼諧振萌芽、抵御沖擊電流，確保PT自身安全。

微機消諧裝置作為“偵察兵兼特種部隊”，負責第二道防線：精準判斷故障類型，并對已形成的諧振進行快速、強力的消除，同時上報信息。

這種配置最大限度地保障了PT和系統的安全，提高了供電可靠性，尤其適用于變電站、煤礦、石油、化工、鋼鐵等對供電連續性要求高的重點企業。

結論

對于新建或重要的電力系統，強烈建議同時安裝一次消諧器和微機消諧裝置。 它們不是重復投資，而是功能互補、協同工作的“黃金搭檔”。在預算或系統要求不高的情況下，如果必須二選一，應優先保證安裝一次消諧器，因?yàn)樗峁┝藢T最直接、最本體的保護。
