一、項目背景
華東某智能物流裝備公司新建一條“重載 AGV 裝配檢測線”，要求 AGV 在 30 m 行程內實現 ±1 mm 重復定位，并在運行過程中實時檢測前方障礙物，實現“緩行→剎停→聲光報警”三級安全策略。主控器為西門子 S7-1200 PLC（CPU 1215C DC/DC/DC，固件 V4.6），通信接口僅支持 Profinet；而負責“前方 0.2~2 m 扇區避障”的核心傳感器——美國邦納 T30UXICB-NPN 超聲波傳感器（DeviceNet 從站，MAC ID 05）——已是公司多年驗證的成熟件，若強行更換為 Profinet 型號，不僅單價翻倍，還需重新做 3C 認證與機械開孔，項目周期將被拉長 6 周。為在“零改動傳感器”前提下打通協議壁壘，用戶最終選用遠創智控 YC-DNTM-PN工業級協議轉換網關，讓網關同時扮演“Profinet 從站 + DeviceNet 主站”雙重角色，實現毫秒級測距數據回傳與閉環控制。

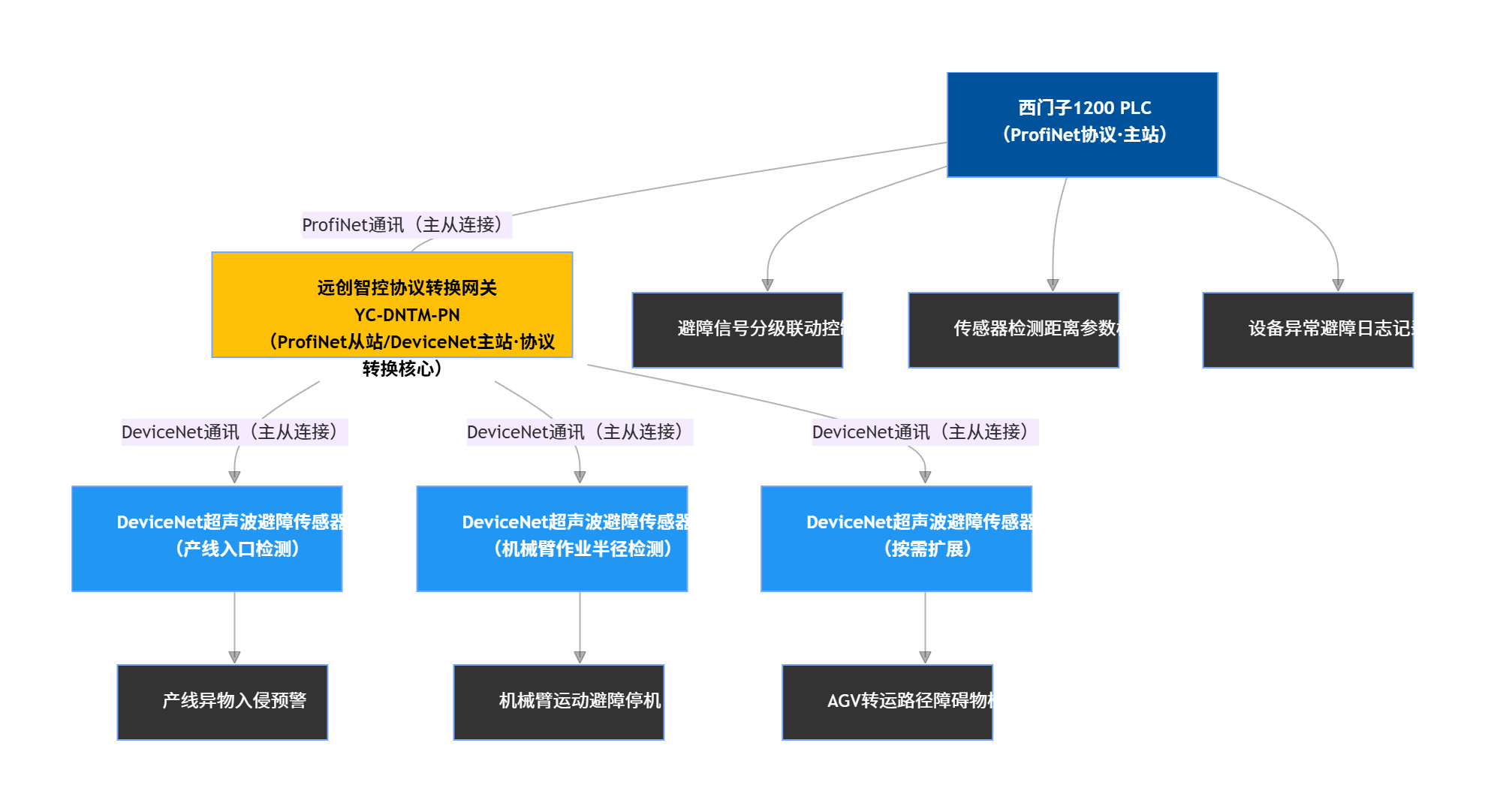

二、系統拓撲與設備清單

1.主控器：西門子 S7-1200 PLC，型號 6ES7215-1AG40-0XB0，固件 V4.6，Profinet 主站，IP 192.168.1.10，更新周期 4 ms。

2.協議轉換網關：遠創智控 YC-DNTM-PN，固件 V1.5，Profinet 從站 + DeviceNet 主站，IP20，DIN 導軌安裝，占用 64 B 輸入/64 B 輸出，GSDML 文件版本 V2.37。

3.超聲波避障傳感器：邦納 T30UXICB-NPN，DeviceNet 從站，節點地址 05，供電 12~30 VDC，檢測距離 0.2~2 m，響應時間 15 ms，出廠 EDS 文件 T30UX_01.eds。

4.網絡附件：
– DeviceNet 干線電纜 Belden 3082A，雙屏蔽，30 m，兩端 120 Ω 終端電阻；
– Profinet 屏蔽跳線 CAT5e，星型接入西門子 SCALANCE XB205 交換機；
– 24 VDC 電源采用西門子 PM1207，與傳感器分段供電，防止變頻器壓降導致總線復位。

5.軟件：TIA Portal V18、YC-GatewayConfig V2.1、邦納 EDS 文件。

三、硬件接線——“即插即用”

1.Profinet 側：用 M12-D 碼網線把 YC-DNTM-PN工業智能網關的 PN1 口接入 SCALANCE XB205，保證與 S7-1200 同一網段 192.168.1.0/24；網關默認 IP 192.168.1.20，設備名稱“YC-Gateway”。

2.DeviceNet 側：干線采用“手拉手”總線拓撲，波特率 500 kbps，支線 ≤1 m；CAN_H/CAN_L 分別接入網關 5 針開放型端子，末端 T30UX 內置終端電阻撥碼置 ON。

3.接地與屏蔽：DeviceNet 屏蔽層在網關側單點接地，避免與動力線平行，降低共模干擾；網關與 PLC 共用 PE 銅排，接地電阻＜1 Ω。

4.電源：網關本體 24 VDC/200 mA 由 PM1207 提供；T30UX 傳感器由同一路 24 VDC 分支供電，保證等電位。

四、TIA Portal 組態——“零代碼”拖拽

1.安裝 GSDML：將 YC-DNTM-PN協議轉換網關的 GSDML-V2.37 文件導入 TIA 硬件目錄，拖至 Profinet 網絡，分配設備名“YC-Gateway”與 IP 192.168.1.20。

2.槽位定義：
– Slot1 輸入 8 Byte——映射 DeviceNet 輸入區，含 2 Byte 測距值（0.1 mm 分辨率）+ 2 Byte 溫度補償 + 4 Byte 診斷；
– Slot2 輸出 4 Byte——預留遠程示教、靈敏度調節命令。

3.更新周期：采用 4 ms 實時 RT 幀，滿足 ≤30 ms 的 AGV 剎車響應要求。

4.診斷地址：為網關分配 I&M0 記錄，便于 PLC 通過“ModuleStates”讀取 DeviceNet 總線健康狀態。

五、網關側 DeviceNet 主站配置

1.打開 YC-GatewayConfig，選擇“DeviceNet Master”模式，導入 T30UX_01.eds，自動生成 I/O 映射。

2.節點列表：
– Node05（超聲波）Input 4 Byte——Byte0~1 = 距離值（mm），Byte2 = 溫度，Byte3 = 狀態位；
– 掃描間隔 10 ms，與 Profinet 周期匹配；故障超時設為 48 ms，連續 3 次丟包即上報“Bus-off”。

3.數據映射：把 Node05 的 4 Byte 輸入映射至網關內部寄存器 %IW64~%IW67，再經協議棧自動映射至 Profinet Slot1。

4.保存配置并寫入 Flash，斷電重啟后 RUN 燈常綠，DeviceNet 主站掃描顯示“Node05 Online”。

六、PLC 編程——“透明變量”

1.建立 DB100“AGV_Sensor”，創建變量：
– Distance_Real（Real）——存放換算后的距離值；
– Status_Word（Word）——存放傳感器狀態字；
– Com_Err（Bool）——通信故障位。

2.在 OB1 調用 S_MOVE，將 IW64~IW67 搬入 DB100 對應變量，周期 4 ms，與 Profinet 刷新同步。

3.安全邏輯：當 Distance_Real＜500 mm 時，Q0.0 輸出減速信號；＜300 mm 時，Q0.1 輸出剎停信號；Com_Err 為 TRUE 時，Q0.2 點亮紅色塔燈并觸發急停。

七、經驗總結
通過本案例可以看出，借助遠創智控 YC-DNTM-PN工業級協議轉換網關，老舊 DeviceNet 超聲波傳感器無需淘汰即可無縫接入西門子 Profinet 生態，既保護了用戶原有投資，又滿足了 AGV 對高速、高精避障檢測的苛刻需求，為智能物流產線的柔性升級提供了可復制、可推廣的工程范式
