隨著“雙碳”目標的推進，分布式光伏、風電、儲能等新能源系統在工廠、園區、商業建筑等用戶側日益普及。這些系統在為用戶節省電費、提升用能可靠性的同時，也帶來了一個關鍵技術挑戰：如何防止發電量超過自身消納能力時，電力反向流入公共電網，即所謂的“逆流”或“倒送電”。這不僅可能影響區域電網的穩定與安全，也違反了我國電力系統關于“不可逆并網”方式的相關規定。因此，“防逆流”功能成為用戶側并網發電系統設計、建設和運行中不可或缺的一環。

為何必須“防逆流”？標準與安全是核心

從電網安全運行和標準化管理的角度看，防止逆流首先是法規與標準的強制要求。國家《光伏發電接入配電網設計規范》（GB/T 50865-2013）明確規定，當光伏系統設計為不可逆并網時，必須配置逆向功率保護設備，并在檢測到逆向電流超過額定輸出5%時，在2秒內自動降低出力或停止送電。同樣，對于用戶側儲能系統，《用戶側電化學儲能系統接入配電網技術規定》（GB/T 43526-2023）也要求采用“不允許倒送電”方式的系統，其公共連接點必須具備逆向功率保護功能。這些規定構成了用戶側新能源系統并網的基本安全門檻。

如何實現“防逆流”？“軟硬兼施”的綜合方案

現代用戶側并網發電系統的防逆流解決方案，通常采用“軟件柔性調節”與“保護裝置剛性跳閘”相結合的綜合策略，以確保響應的快速性與控制的精確性。

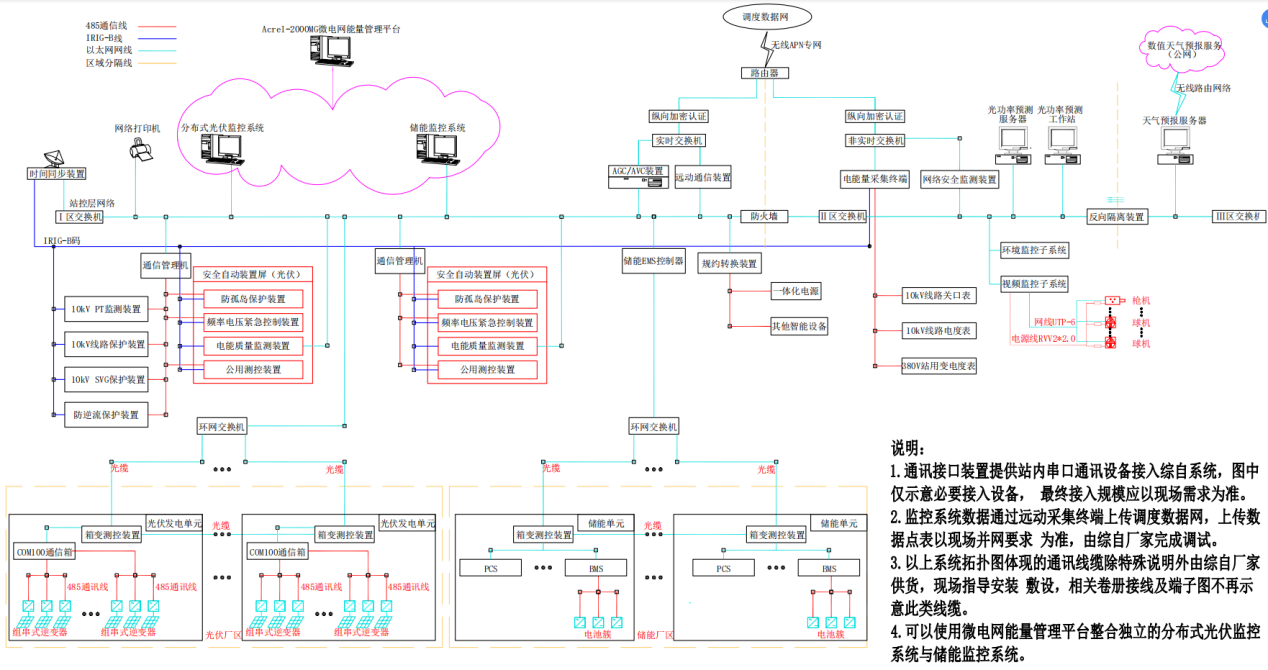

系統整體架構遵循站控層、間隔層、設備層的三層設計。如典型系統拓撲圖所示（對應文檔中“系統拓撲”部分的圖片），通過通信管理機和網絡交換機，系統能夠實時采集并網點保護裝置、電能質量監測、計量等設備的數據，實現對多個區域發電單元的集中監控與自動化管理。

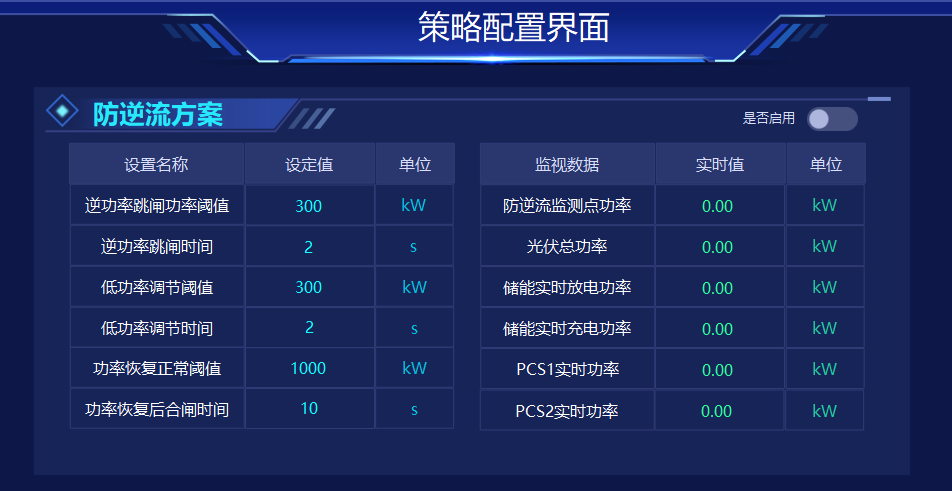

防逆流軟件是這套方案的“智慧大腦”。它能實時監測公共連接點的功率流動方向與大小，包括光伏總出力、儲能充放電功率及各并網單元功率。其核心功能圍繞三個邏輯展開：

1. 低功率柔性調節：當監測到從公共電網取用的功率（下網功率）降至較低閾值時，軟件會預先向光伏逆變器或儲能變流器等發電單元發出降低出力的指令，進行“削峰”調節，主動避免逆流的產生，保障發電的連續性。
2. 逆功率跳閘保護：一旦檢測到系統開始向電網反送功率（上網功率），并且超過設定的跳閘閾值，軟件將立即命令相應的并網單元斷路器跳閘，剛性切斷倒送電路徑。
3. 功率恢復合閘：在跳閘后，當系統監測到下網功率恢復至正常水平并持續一段時間，軟件會自動發出合閘指令，恢復發電單元的并網運行，從而最大化自發自用比例，提升系統利用率。

關鍵硬件：多樣化的防逆流保護裝置

防逆流功能的可靠執行，離不開前端的專用保護裝置。根據項目現場逆流監測點與并網開關柜之間的物理距離和配置復雜度，有不同形態的裝置可供選擇。

對于距離在100米以內的簡單場景，可采用單機版防逆流保護裝置，例如文檔中提到的AM5SE-IS型號。這類裝置集成度高，直接安裝在并網點附近，集電流電壓采集、逆向功率判斷和保護跳閘出口于一體，實現本地化快速保護。

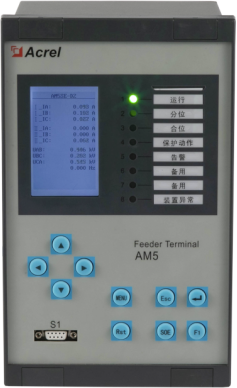

AM5SE-IS防逆流保護裝置

當監測點與跳閘點距離較遠，從100米到數十公里不等時，就需要采用主從機版防逆流保護裝置，如AM5SE-PV系列。這種方案將“大腦”（主機，負責功率監測與邏輯判斷）和“手腳”（從機，負責執行跳閘命令）分離，通過光纖進行高速可靠的遠程通信。

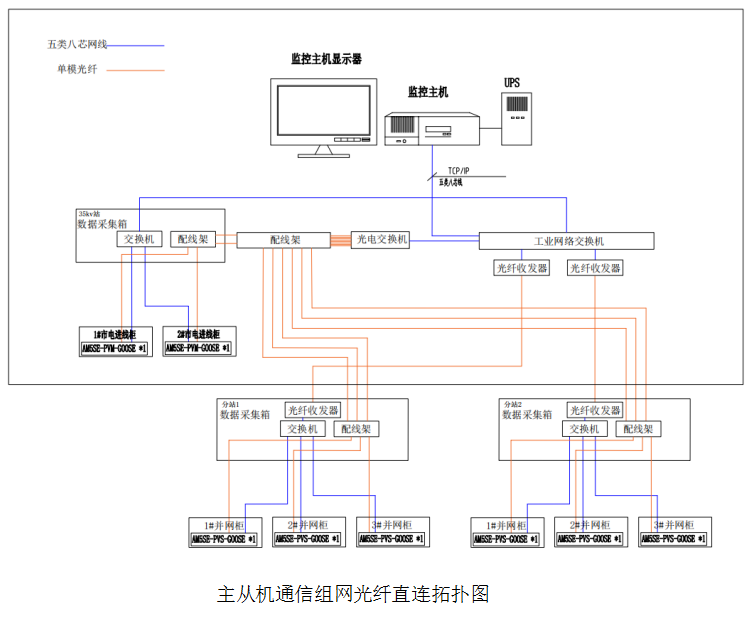

其實現方式主要有兩種：一是光纖直跳方案，主機與從機之間通過專用光纖直接傳輸跳閘指令，實現毫秒級快速動作；二是GOOSE通信方案，裝置接入工業以太網，通過基于IEC 61850標準的GOOSE報文在網絡中快速傳遞狀態與命令，更適合多點監測、多點跳閘的復雜組網需求。

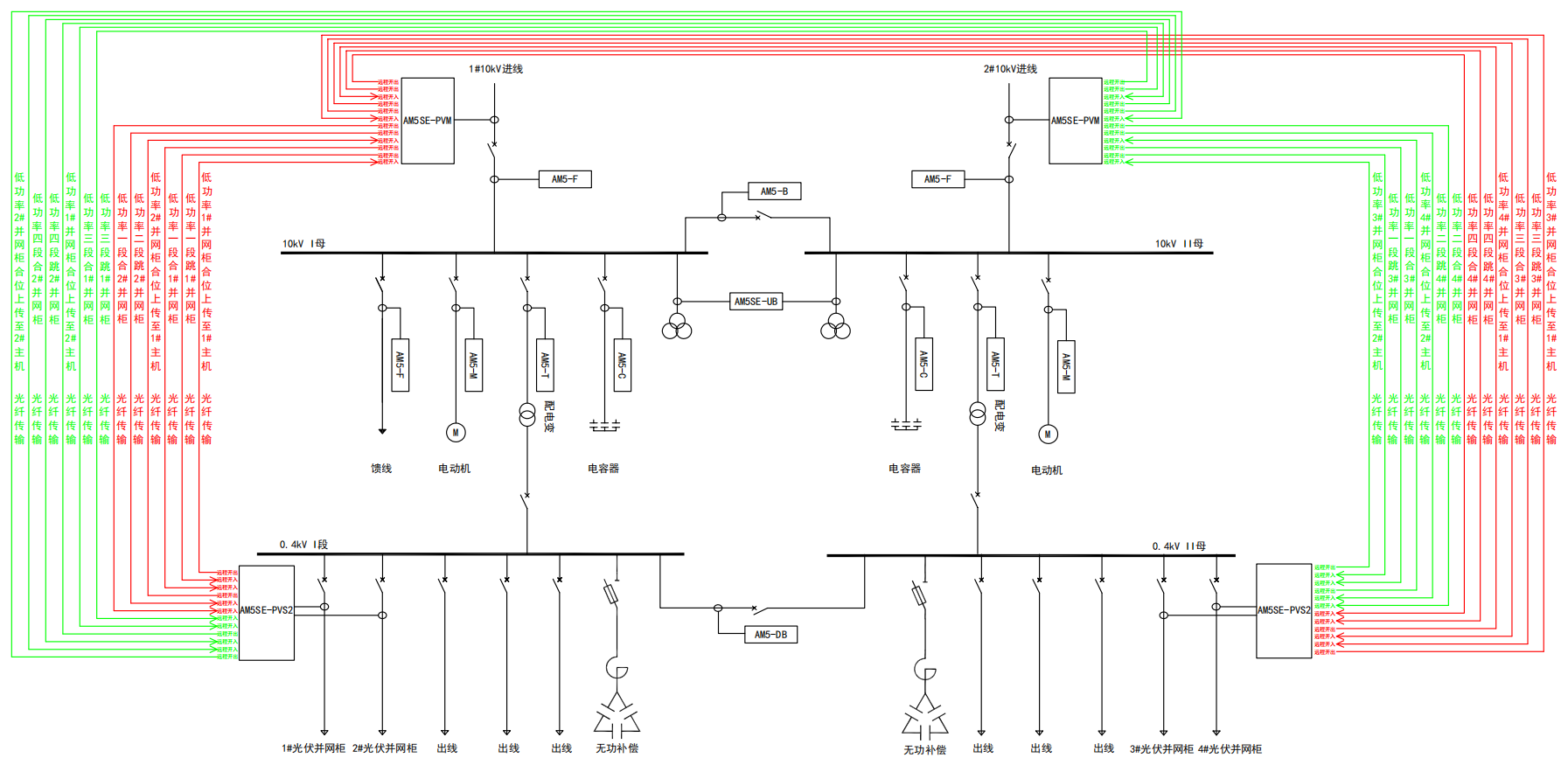

光纖直跳方案 雙市電進線

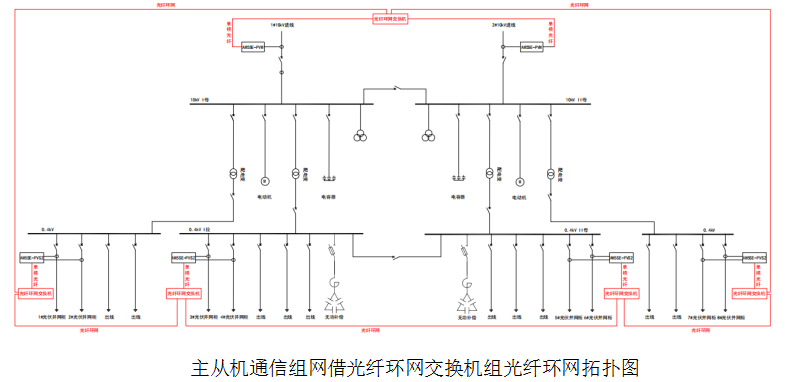

GOOSE通訊方案

方案選型：因地制宜匹配場景需求

在實際項目中，選擇哪種防逆流方案，主要取決于監測點與跳閘點的距離、需要監控的點和跳閘點的數量，以及項目是否包含儲能等復雜調度需求。文檔中的“典型配置方案”表格提供了清晰的指引：短距離簡單應用可選單裝置；中等距離、點數有限可采用主從機光纖直跳；而對于距離遠、監測與跳閘點多、或需融入大型能量管理系統的場景，基于GOOSE通信的網絡化方案與集成化軟件平臺（如Acrel-1000DP+、Acrel-2000MG）則更具優勢。

從眾多已實施的項目來看，例如中船九院34.8MW分布式光伏、常州蜂巢19.225MW/50.32MWh儲能等大型項目，到各類工商業屋頂光伏和小型低壓并網項目，成熟可靠的防逆流解決方案已成為保障項目合法合規并網、安全穩定運行的關鍵技術支撐。它猶如一道智能的安全閥，既確保了用戶側新能源系統在規則范圍內最大化發揮經濟效益，又守護了公共電網的穩定運行邊界，是推動分布式能源健康、有序發展的關鍵技術基石。
