在嵌入式開發中，M.2接口的NVMe硬盤憑借高速讀寫和小巧體積，成了RK（瑞芯微）等平臺的“性能擔當”。但調試時總繞不開幾個坑：主機初始化失敗、硬盤掛載不上、測試后重啟翻車……

今天結合實際項目文檔，從“調試（硬件+配置）”到“測試（掛載+讀寫）”，手把手教你搞定M.2硬盤，附帶避坑要點，新手也能少走彎路。

一、調試篇：先解決“認得到”，再談“用得好”

M.2硬盤（NVMe協議）依賴PCIe鏈路通信，調試的核心是讓PCIe鏈路通、電源穩、配置對。最常見的問題是“主機初始化失敗”，先從這入手。

1.硬件先查：電源+時鐘是“生命線”

M.2硬盤要工作，首先得有穩定的電源和時鐘，這一步別光看原理圖，要結合實際測量：

?電源：VCC3V3_PCIE30必須到位

原理圖中M.2的供電依賴VCC3V3_PCIE30（文檔2原理圖標注），實際調試時要確認兩點：

①電源芯片輸出是否穩定（用萬用表測電壓，需在3.25~3.35V之間）；

②電源使能GPIO是否正常（文檔2中用gpio4 RK_PB2控制，通過/sys/kernel/debug/gpio查看狀態）：

#查看GPIO電平，確認電源使能（gpio-138對應vcc3v3-ssd，out hi表示已使能） cat /sys/kernel/debug/gpio | grep vcc3v3-ssd

若顯示out lo，說明電源沒打開，需檢查DTS中電源regulator配置（下文會講）。

?時鐘：PCIE_CLKREQn引腳別浮空

M.2的PCIe時鐘需要PCIE_CLKREQn引腳（文檔2中是pcie20x1_0_clkreqn_m1，對應gpio4 RK_PB4）控制，該引腳負責請求時鐘輸出：

①原理圖中時鐘路徑需無虛焊（比如HCSL差分線阻抗匹配）；

② DTS中引腳配置要符合硬件（文檔2中是&pcfg_pull_none，若之前遇到過不穩定，可參考歷史經驗改為&pcfg_pull_down）。

2. DTS配置：3個關鍵節點不能錯

RK平臺的M.2硬盤（NVMe）依賴PCIe控制器和PHY配置，DTS中這3個節點必須寫對，少一個都可能初始化失敗：

（1）PCIe PHY配置：指定工作模式

&pcie30phy節點控制PCIe PHY的工作模式，M.2 NVMe通常用“聚合模式”（AGGREGATION）：

&pcie30phy { rockchip,pcie30-phymode = ; //聚合模式，適配NVMe status = "okay"; //啟用PHY };

（2）PCIe控制器配置：電源+復位+引腳

&pcie3x4是PCIe控制器節點，需關聯電源供應、復位GPIO和時鐘引腳：

&pcie3x4 { reset-gpios = <&gpio4 RK_PB6 GPIO_ACTIVE_HIGH>; //復位GPIO，高電平有效 vpcie3v3-supply = <&vcc3v3_pcie30>; //關聯PCIe 3.3V電源 pinctrl-names = "default"; pinctrl-0 = <&pcie20x1_0_clkreqn_m1>; //關聯時鐘請求引腳 status = "okay"; //啟用控制器 };

?重點：vpcie3v3-supply必須指向正確的電源regulator（下文節點），否則控制器沒電，直接初始化失敗。

（3）電源Regulator：確保穩定供電

單獨配置M.2硬盤的電源regulator，加入延遲避免上電沖擊：

pcie20_vcc3v3_ssd_4G: vcc3v3-ssd{ compatible = "regulator-fixed"; //固定電壓調節器 gpio = <&gpio4 RK_PB2 GPIO_ACTIVE_HIGH>; //電源使能GPIO pinctrl-names = "default"; pinctrl-0 = <&pcie20_3v3_drv_4G>; //電源使能引腳配置 regulator-name = "pcie20_3v3_ssd"; //電源名稱，與控制器對應 enable-active-high; //高電平使能電源 start-delays-us = <5000>; //啟動延遲5ms，避免沖擊 off-on-delay-us = <5000>; //切換延遲5ms regulator-always-on; //始終供電，避免休眠斷電 regulator-boot-on; //啟動階段即供電，保證初始化 };

3.排查：主機初始化失敗？兩步定位

若開機后dmesg看不到NVMe設備，提示“主機初始化失敗”，按這兩步查：

第一步：看PCIe鏈路是否“Link up”

通過dmesg查看PCIe控制器日志，核心看“LTSSM狀態”（PCIe鏈路訓練狀態機）：

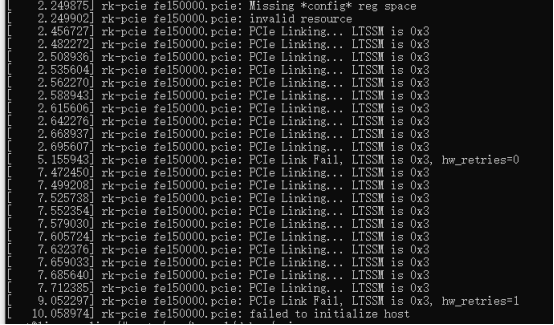

#過濾PCIe控制器日志（以fe150000.pcie為例，根據實際地址修改） dmesg | grep fe150000

?成功標志：日志中出現PCIe Link up, LTSSM is 0x230011（如文檔2中的成功日志），說明PCIe鏈路已建立；

?失敗標志：若LTSSM停在0x3或0x210022，說明鏈路沒訓練成功，回頭查硬件（電源、時鐘引腳虛焊）。

第二步：查電源GPIO是否正常

如前文所述，通過/sys/kernel/debug/gpio查看電源使能GPIO（比如gpio-138）：

?若顯示out lo：檢查DTS中regulator節點的enable-active-high是否配置正確，或GPIO引腳復用沖突；

?若電壓正常但GPIO無輸出：排查GPIO引腳是否被其他驅動占用（用cat /sys/kernel/debug/pinctrl/pinctrl-soc/registered-pins查看）。

二、測試篇：三步走，測性能還不翻車

搞定初始化后，下一步是測試硬盤的掛載和讀寫性能，但要注意：測試會損壞硬盤格式，必須按流程來。

1.第一步：掛載硬盤，先確保“掛得上”

M.2 NVMe硬盤在Linux下識別為/dev/nvme0n1（若多個則為nvme0n2等），掛載分“臨時掛載”和“開機自動掛載”：

臨時掛載：快速測試

# 1.創建掛載點（比如/mnt/ssd） mkdir /mnt/ssd # 2.掛載ext4格式的硬盤（若未格式化，先執行mkfs.ext4 /dev/nvme0n1） mount -t ext4 /dev/nvme0n1 /mnt/ssd # 3.檢查是否掛載成功（看/dev/nvme0n1是否在列表中） df -h

?成功示例：文檔2中df -h顯示/dev/nvme0n1 469G 28K 445G 1% /mnt/ssd，說明掛載正常。

開機自動掛載：避免每次手動操作

臨時掛載重啟后失效，通過/etc/fstab配置自動掛載：

# 1.先檢查/dev/nvme0n1的UUID（避免設備名變動導致掛載失敗） blkid /dev/nvme0n1 # 2.將掛載信息寫入/etc/fstab（示例，UUID需替換為實際值） echo 'UUID=xxxx-xxxx/mnt/ssdext4defaults00' | sudo tee -a /etc/fstab # 3.測試自動掛載（無需重啟） sudo mount -a # 4.驗證：再次用df -h查看，確認已掛載

?避坑：不要直接寫/dev/nvme0n1，用UUID更穩定（設備名可能因插其他硬盤變動）。

2.第二步：用dd測讀寫速率，看性能達標沒

M.2硬盤的核心優勢是速度，用dd指令測試讀寫速率（文檔1中的核心指令），注意指令含義和參數：

測試讀取速率

# if=輸入文件（從硬盤讀），of=輸出文件（丟棄到/dev/null），bs=塊大小1MB，count=1024次（共1GB） dd if=/dev/nvme0n1 of=/dev/null bs=1M count=1024

?文檔2中實際結果：1073741824字節已復制, 0.535s, 2.0 GB/s，說明讀取速率達標（PCIe 3.0×4的理論上限是4GB/s，實際因損耗在2GB/s左右正常）。

測試寫入速率

# if=輸入文件（從/dev/zero讀零數據），of=輸出文件（寫入硬盤），conv=fdatasync（強制同步到硬件，避免緩存干擾） dd if=/dev/zero of=/dev/nvme0n1 bs=1M count=1024 conv=fdatasync

?文檔2中實際結果：1073741824字節已復制, 0.944s, 1.1 GB/s，寫入速率略低是正常現象（NVMe硬盤通常讀快于寫）。

3.關鍵一步：測試后必須格式化，否則重啟“翻車”

重點提醒：上述dd指令會直接讀寫硬盤原始扇區，導致ext4格式損壞——若不重新格式化，下次重啟會“找不到硬盤”！

正確流程：測試后立即卸載并重新格式化：

# 1.先卸載掛載點（必須先卸載，否則無法格式化） umount /mnt/ssd # 2.重新格式化為ext4格式（注意：會清除所有數據，測試后執行） mkfs.ext4 /dev/nvme0n1 # 3.格式化后重新掛載，確保正常使用 mount /mnt/ssd

?避坑：若忘記格式化，重啟后df -h看不到硬盤，需重新執行上述指令修復。

三、避坑總結：3個關鍵要點記牢

1.DTS配置：電源+時鐘別漏配

?控制器節點（&pcie3x4）必須關聯vpcie3v3-supply，否則沒電；

?時鐘請求引腳（pcie20x1_0_clkreqn_m1）拉取狀態要匹配硬件，不穩定就改下拉。

1.測試后：格式化是“保命步驟”

?dd指令直接操作原始扇區，不格式化會破壞文件系統，重啟必翻車；

?格式化前務必umount，否則會提示“設備忙”。

1.排查時：先看鏈路和GPIO

?初始化失敗先查dmesg看PCIe Link是否up；

?電源問題直接看/sys/kernel/debug/gpio，比測電壓更高效。

結尾

M.2硬盤調試看似復雜，實則圍繞“電源穩、鏈路通、配置對、測試規范”這幾個核心。你在調試時遇到過“掛載后掉盤”“速率不達標”這類問題嗎？歡迎在評論區分享你的踩坑經歷，一起交流解決！
