在嵌入式顯示領域，RK3576憑借對HDMI 2.1協議的完善支持（最高4K120Hz輸出、多格式顏色兼容），成為機頂盒、工業觸控屏、智能投影儀等場景的核心選擇。但HDMI開發常因配置細節疏漏、調試方法不當陷入困境——比如“配置全量卻無顯示”“音頻與視頻不同步”等問題。

本文結合實際項目中RK3576的HDMI配置文件，從應用場景→配置解析→調試指南→問題排查→驅動分析五個維度，系統梳理RK3576 HDMI Out開發流程。

一、RK3576 HDMI的核心應用場景

落地項目中，RK3576的HDMI Out主要服務于三類需求，不同場景下配置側重點存在差異：

?高清影音場景（如4K機頂盒）：需優先保障4K120Hz分辨率輸出、音頻同步及色彩準確性（支持YCbCr420 10bit）；

?工業顯示場景（如工控屏）：需穩定輸出固定分辨率（如1920x1080p60），抗干擾能力強（信號強度適配）；

?多媒交互場景（如智能座艙）：需支持開機logo快速顯示、熱插拔檢測及亮度/對比度動態調節。

無論哪種場景，核心配置均圍繞“顯示通路打通→音頻適配→功能驗證”展開，以下從實際項目配置文件切入，解析每一項配置的作用與技術邏輯。

二、RK3576 HDMI完整配置解析（附配置流程圖）

實際項目的DTS配置已覆蓋HDMI顯示、音頻、時鐘、開機logo四大核心模塊，下面逐段拆解配置邏輯，結合HDMI開發技術規范說明關鍵參數：

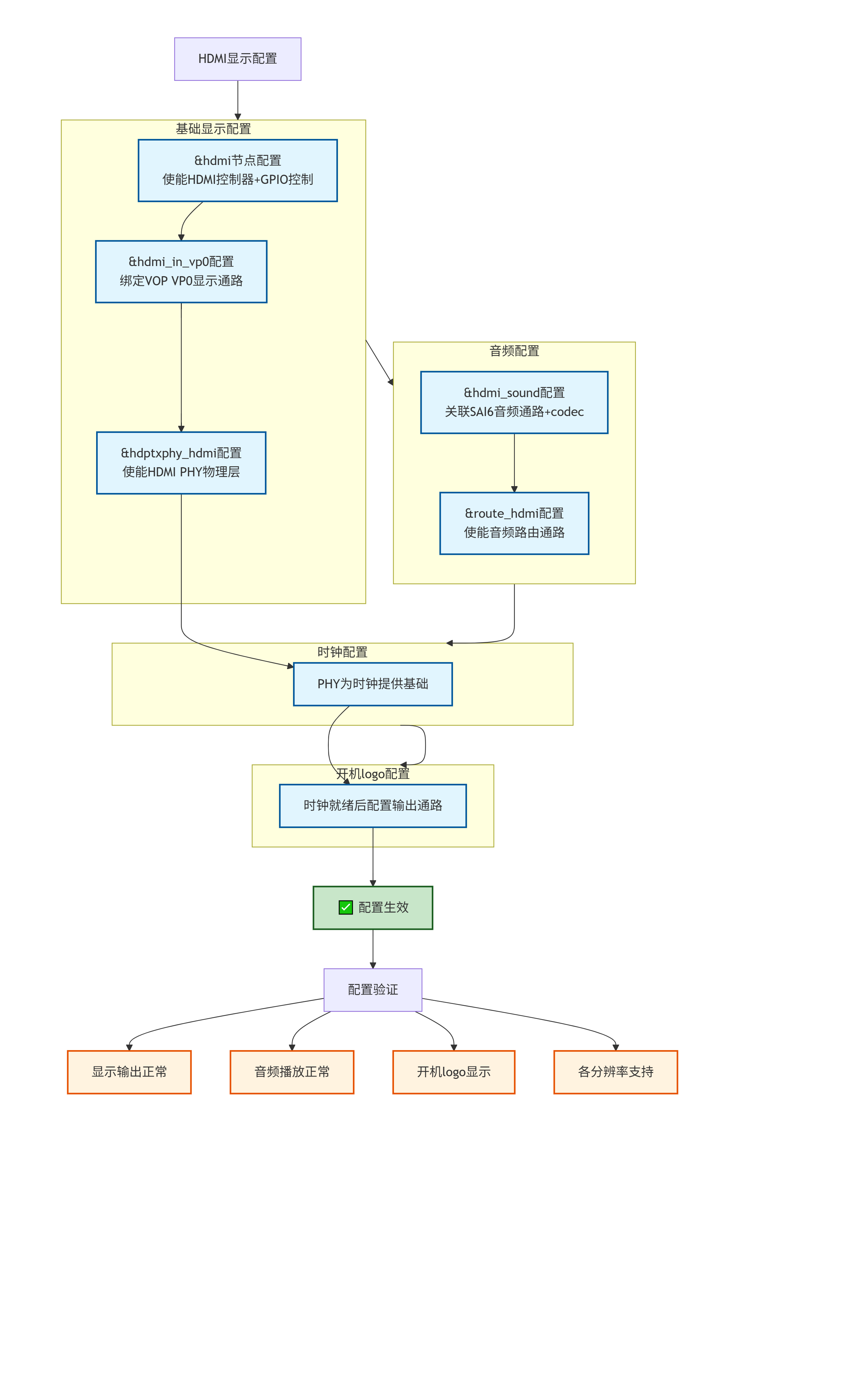

配置流程圖：RK3576 HDMI配置邏輯

2.1基礎顯示配置：打通HDMI輸出通路

這部分配置是“正常顯示”的核心，需重點關注VOP綁定、PHY使能及信號時序優化：

（1）&hdmi節點：HDMI主設備使能

&hdmi {  status ="okay"; // 使能HDMI設備  enable-gpios = <&gpio4?RK_PC6GPIO_ACTIVE_HIGH>; // GPIO控制HDMI硬件上電  rockchip,sda-falling-delay-ns = <360>; // 優化I2C-SDA信號時序，提升EDID讀取穩定性};

?關鍵作用：status = "okay"是HDMI設備的“總開關”，僅當該節點使能后，后續PHY初始化、VOP綁定等配置才能生效；

?GPIO控制邏輯：通過硬件引腳控制HDMI芯片上電時序，避免軟件使能時因上電順序異常導致的無顯示問題；

?I2C時序優化：rockchip,sda-falling-delay-ns用于調整DDC（I2C）總線的SDA信號下降沿延遲，當出現“EDID讀取超時”（dmesg報i2c read time out）時，該參數可提升設備兼容性。

（2）&hdmi_in_vp0：綁定VOP VP0顯示通路

&hdmi_in_vp0 {  status ="okay";};

?技術背景：RK3576的VOP（顯示處理單元）包含多個VP（Video Port），其中VP0支持最高4K120Hz分辨率，VP1/VP2多用于1080p及以下低分辨率場景；

?配置意義：該節點使能后，HDMI圖像數據將從VP0讀取，若誤綁定至VP1/VP2，可能導致4K等高分辨率無法輸出；

?資源沖突規避：若項目無需多顯示接口，需將&hdmi_in_vp1/&hdmi_in_vp2狀態設為disabled，避免硬件資源搶占。

（3）&hdptxphy_hdmi：使能HDMI PHY芯片

&hdptxphy_hdmi {  status ="okay";};

?PHY功能定位：PHY（物理層）芯片負責將數字信號轉換為HDMI差分信號（TMDS/FRL），是“信號從芯片輸出到顯示設備”的關鍵環節；

?配置必要性：PHY節點未使能時，HDMI無任何信號輸出，需與&hdmi節點同步使能，否則易出現“顯示設備檢測到HDMI連接但無畫面”的問題。

2.2音頻配置：實現HDMI音視頻同步

HDMI需同時承載視頻與音頻信號，配置中的&hdmi_sound和&route_hdmi節點為音頻通路核心：

（1）&hdmi_sound：音頻通路關聯

hdmi_sound: hdmi-sound {  compatible ="rockchip,hdmi"; // 匹配HDMI音頻驅動  rockchip,mclk-fs = <128>; // 主時鐘與采樣率比值（128為標準配置）  rockchip,card-name ="rockchip-hdmi"; // 聲卡名稱（系統識別標識）  rockchip,cpu = <&sai6>; // 關聯SAI6音頻接口（負責音頻數據輸出）  rockchip,codec = <&hdmi>; // 關聯HDMI codec（實現音頻編碼）  rockchip,jack-det; // 使能HDMI插入檢測，自動切換音頻輸出};&hdmi_sound {  status ="okay";};

?音頻傳輸邏輯：音頻數據從&sai6（音頻接口）輸出，經&hdmi（codec編碼）后，隨HDMI視頻信號一同傳輸至顯示設備；

?時鐘匹配要求：rockchip,mclk-fs = <128>需與音頻采樣率匹配（如48kHz采樣率對應128），參數不匹配會導致音頻雜音或無聲；

?自動切換功能：rockchip,jack-det使能后，系統可實時檢測HDMI插拔狀態，實現“插入時切HDMI音頻、拔出時切內置喇叭”的場景化輸出。

（2）&route_hdmi：音頻路由與開機logo使能

&route_hdmi {  status ="okay"; connect= <&vp0_out_hdmi>; //綁定VP0到HDMI的信號路由};

?雙重功能定位：

a.音頻路由：確保&hdmi_sound輸出的音頻信號能通過HDMI接口傳輸，控制音頻信號流向；

b.開機logo顯示：該節點使能后，U-Boot階段即可顯示開機logo，未使能時需等待系統完全啟動后才出現畫面；

?參數一致性要求：connect參數需與&hdmi_in_vp0保持一致（均為VP0），否則會出現“開機logo花屏”問題。

2.3時鐘配置：保障高分辨率穩定輸出

&display_subsystem {  clocks = <&hdptxphy_hdmi>;  clock-names="hdmi0_phy_pll";};

?時鐘功能意義：HDMI分辨率依賴穩定的時鐘源，hdmi0_phy_pll（HDMI PHY鎖相環）為VP0的dclk（顯示時鐘）提供基準信號；

?高分辨率適配場景：輸出非標準分辨率（如2560x1440p100）或4K120Hz等高帶寬分辨率時，必須指定PHY PLL為時鐘源，否則易出現畫面閃屏；

?驗證方法：配置后可通過cat /sys/kernel/debug/clk/clk_summary | grep hdmi0_phy_pll查看時鐘是否正常生效。

三、RK3576 HDMI調試指南（附調試命令腦圖）

配置完成后，需通過系列調試命令驗證功能有效性，以下為RK3576平臺專屬調試方法，覆蓋顯示、音頻、時鐘等核心模塊：

調試命令腦圖：RK3576 HDMI調試核心命令

3.1基礎顯示調試：確認畫面輸出鏈路

1.查看VOP狀態：

執行cat /sys/kernel/debug/dri/0/summary，若輸出中“VP0”為ACTIVE，且“HDMI-A-1”分辨率與預期一致（如3840x2160），說明VOP到HDMI的鏈路正常；

?異常處理：若VP0為DISABLED，需檢查&hdmi_in_vp0節點狀態是否為okay。

1.查看HDMI工作狀態：

執行cat /sys/kernel/debug/dw-hdmi/status，重點關注三項關鍵信息：

?PHY enabled：PHY芯片正常工作；

?Pixel Clk: 594000000Hz：4K120Hz分辨率對應594MHz像素時鐘；

?Color Format: YCbCr420：與配置的顏色格式一致。

3.2音頻調試：解決“有畫面無聲音”

1.確認聲卡識別：

執行cat /sys/class/sound/card*/device/id，若輸出包含“rockchip-hdmi”，說明&hdmi_sound配置生效；

?異常處理：若無該聲卡，需檢查&sai6節點是否使能（音頻數據輸出依賴SAI接口）。

1.測試音頻輸出：

執行aplay -D plughw:rockchip-hdmi,0 test.wav（test.wav為本地音頻測試文件），若顯示設備有聲音輸出，說明音頻通路正常；

?異常處理：若報錯“device busy”，需關閉其他占用音頻資源的進程。

3.3高分辨率調試：保障4K120Hz穩定

輸出4K120Hz等高帶寬分辨率時，需額外驗證時鐘與信號穩定性：

1.時鐘驗證：

執行cat /sys/kernel/debug/clk/clk_summary | grep hdmi0_phy_pll，若輸出“hdmi0_phy_pll: 594000000Hz”，說明時鐘滿足4K120Hz需求；

2.信號強度驗證：

若顯示設備畫面閃屏，執行cat /sys/kernel/debug/dw-hdmi/phy查看PHY寄存器，重點關注“預加重”（pre-emphasis）和“幅值”（swing）參數，可通過修改&hdptxphy_hdmi的rockchip,phy-table優化信號（具體調整方法見問題排查章節）。

四、RK3576 HDMI問題排查（附排查流程圖）

即使配置正確，仍可能遇到“無顯示”“閃屏”“音頻異常”等問題，以下為RK3576平臺高頻問題排查流程，覆蓋硬件、配置、信號等多維度：

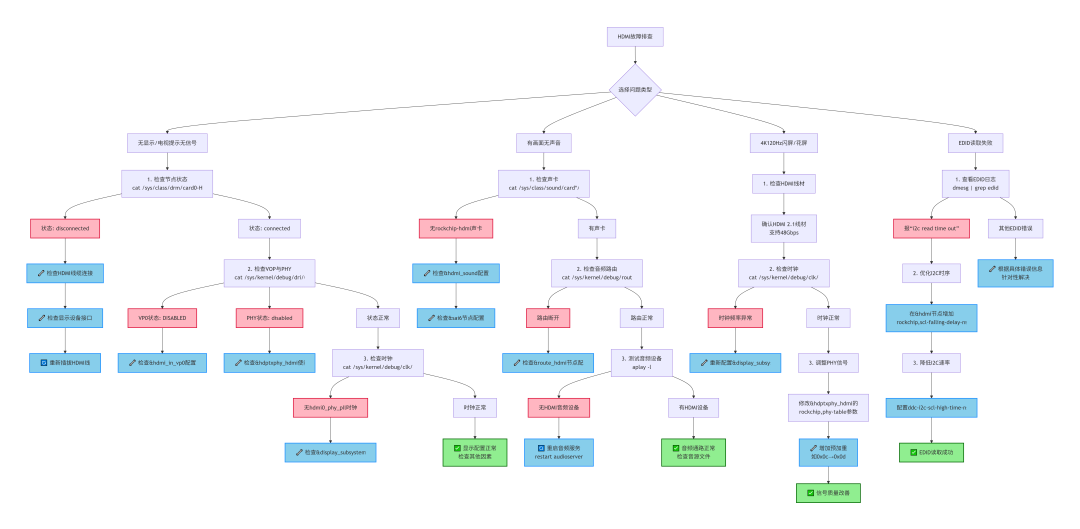

排查流程圖：RK3576 HDMI高頻問題排查

4.1高頻問題1：無顯示（顯示設備提示“無信號”）

?排查步驟：

a.執行cat /sys/class/sound/card*/device/id，若輸出為“disconnected”，優先檢查HDMI線材是否損壞、顯示設備接口是否正常；

b.若輸出為“connected”，執行cat /sys/kernel/debug/dri/0/summary，若VP0為DISABLED，將&hdmi_in_vp0狀態改為okay；

c.若PHY狀態為disabled，確認&hdptxphy_hdmi節點是否設為okay。

4.2高頻問題2：4K120Hz閃屏

?核心原因：信號強度不足或時鐘不穩定；

?排查步驟：

a.確認HDMI線材為2.1版本（2.0線材帶寬不足，無法支持4K120Hz）；

b.執行cat /sys/kernel/debug/dw-hdmi/phy，查看“pre-emphasis”（預加重）參數，若為0x0c，可調整為0x0d（增加預加重，提升信號完整性）；

c.若仍閃屏，修改&hdptxphy_hdmi的rockchip,phy-table參數：

&hdptxphy_hdmi {  status ="okay";  rockchip,phy-table = <   1650000000x030x040x0d0x120x000x000x00// 提升預加重   3400000000x030x040x0d0x120x000x000x00   5940000000x020x080x0e0x180x000x000x00// 提升幅值  >;};

4.3高頻問題3：EDID讀取失敗（dmesg報“i2c read time out”）

?EDID功能定位：HDMI設備通過EDID交換分辨率、顏色格式等信息，讀取失敗會導致分辨率適配異常；

?排查步驟：

a.在&hdmi節點增加I2C時序優化參數：

&hdmi {  status ="okay";  enable-gpios = <&gpio4 RK_PC6 GPIO_ACTIVE_HIGH>;  rockchip,sda-falling-delay-ns = <360>;  ddc-i2c-scl-high-time-ns = <9625>; //降低SCL高電平時間（50KHz速率）  ddc-i2c-scl-low-time-ns = <10000>;};

a.若仍失敗，更換短距離HDMI線材（長距離線材易導致I2C信號衰減）。

五、RK3576 HDMI驅動深度解析：驅動如何助力調試？

HDMI驅動是“配置→硬件”的核心橋梁，核心代碼路徑（如dw_hdmi-rockchip.c）不僅實現基礎功能，還內置豐富調試接口，為問題排查提供關鍵支持，以下解析驅動核心模塊及調試價值：

5.1驅動核心模塊：三大功能支撐

（1）設備樹解析模塊

?功能作用：驅動自動解析&hdmi、&hdptxphy_hdmi等節點配置，將參數寫入硬件寄存器（如GPIO使能狀態、I2C時序參數）；

?調試價值：若配置存在錯誤（如connect參數mismatch），驅動會在dmesg中輸出“invalid connect node”等提示，快速定位配置問題；

?關鍵代碼邏輯：

staticinthdmi_probe(structplatform_device *pdev){ // 解析&hdmi節點的GPIO參數  hdmi->enable_gpio = devm_gpiod_get(&pdev->dev,"enable", GPIOD_OUT_HIGH); if(IS_ERR(hdmi->enable_gpio)) {    dev_err(&pdev->dev,"failed to get enable gpion"); // 報錯提示GPIO配置錯誤   returnPTR_ERR(hdmi->enable_gpio);  } // 解析I2C時序參數  device_property_read_u32(&pdev->dev,"rockchip,sda-falling-delay-ns", &hdmi->sda_delay);}

（2）PHY與時鐘管理模塊

?功能作用：驅動負責初始化PHY芯片、配置PLL時鐘（如hdmi0_phy_pll），確保信號穩定輸出；

?調試價值：

a.時鐘異常時，驅動會在dmesg中報“hdmi0_phy_pll clock not found”，提示&display_subsystem配置錯誤；

b.PHY初始化失敗時，驅動會報“hdmi phy init failed”，指引檢查&hdptxphy_hdmi節點狀態；

?關鍵代碼邏輯：

staticinthdmi_phy_init(structhdmi_device *hdmi){ // 初始化PHY寄存器  regmap_write(hdmi->phy_regmap,0x08, hdmi->phy_table[0]); // 寫入信號強度參數 // 使能PHY時鐘  ret = clk_prepare_enable(hdmi->phy_pll_clk); if(ret) {    dev_err(hdmi->dev,"failed to enable phy pll clockn"); // 時鐘使能失敗提示   returnret;  } return0;}

（3）調試接口模塊

驅動在/sys/kernel/debug/dw-hdmi/路徑下提供多個調試接口，直接支持狀態查詢與參數修改，是排查問題的核心工具：

調試接口	功能作用	典型調試場景
/sys/kernel/debug/dw-hdmi/status	輸出HDMI實時狀態（PHY、時鐘、顏色）	排查“PHY未使能”“顏色格式錯誤”
/sys/kernel/debug/dw-hdmi/phy	讀取/修改PHY寄存器	調整信號強度解決閃屏
/sys/kernel/debug/dw-hdmi/ctrl	讀取/修改HDMI控制器寄存器	修復“EDID讀取超時”

?實操示例：修改PHY預加重參數時，無需重新編譯驅動，直接通過接口寫入：

# 修改PHY寄存器0x09（預加重）為0x0decho090d > /sys/kernel/debug/dw-hdmi/phy

5.2驅動對調試的核心價值

1.錯誤日志提示：驅動實時輸出配置錯誤、硬件異常日志（如PHY初始化失敗），避免盲目排查；

2.實時參數調整：通過debugfs接口可實時修改寄存器參數（如信號強度、I2C速率），無需重新燒錄固件；

3.狀態可視化：/sys/kernel/debug/dw-hdmi/status等接口將硬件狀態轉化為可讀信息，無需示波器即可判斷信號是否正常，降低調試門檻。

六、總結：RK3576 HDMI開發關鍵要點

1.配置一致性：VOP綁定（&hdmi_in_vp0）、音頻路由（&route_hdmi）、時鐘源（&display_subsystem）需保持參數一致，否則易出現花屏、無顯示；

2.調試工具依賴：善用debugfs接口（狀態查詢）、dmesg日志（錯誤定位）、命令行工具（分辨率調整），90%軟件問題可通過這些工具解決；

3.高分辨率適配：4K120Hz場景需重點關注HDMI 2.1線材、PHY信號強度、PLL時鐘穩定性，三者缺一不可；

4.驅動調試能力：理解驅動核心模塊邏輯（設備樹解析、PHY管理），可更高效利用調試接口定位問題，提升開發效率。

按照本文的配置解析、調試方法和問題排查流程，可覆蓋RK3576 HDMI Out開發的絕大多數場景——從基礎的“有畫面有聲音”到高難度的“4K120Hz穩定輸出”，均能找到對應的解決方案。
