隨著便攜式電子設備的普及，鋰電池的安全高效充電成為產品設計中的關鍵環節。SM5056作為一款高性能、高集成度的單節鋰電池線性充電管理芯片，以其優異的電氣性能、靈活的可編程能力及全面的安全保護機制，成為各類智能設備充電管理的理想選擇。本文將從技術特性、應用場景及設計實踐等方面，對SM5056進行深入解析。

一、芯片概述

SM5056是一款采用恒定電流/恒定電壓（CC/CV）架構的完整單節鋰電池線性充電器，支持高達1.2A的可編程充電電流。其內部集成PMOSFET功率管與防倒充電路，無需外接檢測電阻和隔離二極管，大幅簡化了外圍電路設計。芯片具備過熱保護、欠壓鎖定、自動再充電等多重保護功能，支持USB端口或5V適配器直接供電，適用于各類便攜式電子設備。

二、核心特性亮點

1. 智能三段式充電管理

涓流充電：當電池電壓＜2.9V（典型值）時，以約設定電流的1/5（典型值200mA，RPROG=1.2K）進行預充電，有效恢復過放電池。

恒流充電：電池電壓升至2.9V以上后，以設定電流快速充電。

恒壓充電：電壓達到4.2V后進入恒壓模式，電流逐漸下降，直至充電終止（電流降至設定值的1/10時自動停止）。

2. 高精度與高可靠性

充電截止電壓精度高，典型值4.2V。

內置熱反饋調節，結溫超過145℃時自動降低充電電流，防止過熱損壞。

輸入欠壓閉鎖（UVLO）典型閾值3.7V，帶200mV遲滯，確保供電穩定后啟動充電。

3. 低功耗與智能指示

待機模式（充電終止）下，供電電流典型值45μA；睡眠模式（VCC=0V）下電池漏電流典型值僅2μA。

雙開漏輸出狀態引腳（CHRG、STDBY），可驅動LED實現充電、充滿、異常等狀態指示。

4. 封裝靈活，兼容性強

提供ESOP8、EMSOP8、DFN2x2-8三種封裝，適應不同空間與散熱需求。

引腳定義清晰，便于PCB布局與焊接。

三、關鍵性能參數解析

四、典型應用場景

SM5056憑借其高集成度、高安全性和良好的兼容性，可廣泛應用于以下領域：

消費電子

智能手機、藍牙耳機、智能手表

MP3/MP4播放器、手持游戲機、PDA

便攜醫療與IoT設備

血糖儀、便攜監護儀

傳感器節點、智能標簽、藍牙信標

工業與嵌入式系統

手持終端、巡檢設備、對講機

低功耗嵌入式系統的單節鋰電池充電管理

五、應用設計指南

1. 充電電流設置

充電電流通過PROG引腳與GND之間的電阻（RPROG）設定，公式如下：

例如：

RPROG = 1.2kΩ → ICHG ≈ 1000mA

RPROG = 2.4kΩ → ICHG ≈ 500mA

PROG引腳電壓典型值為1.0V（RPROG=1.2kΩ時），可用于監測充電電流。

2. 外圍元件選型建議

輸入電容CIN：1–10μF，建議選用陶瓷電容以降低ESR。

電池端電容CBAT：建議接1–10μF電容，若使用大容量低ESR陶瓷電容，可串聯1Ω電阻以增強穩定性。

狀態指示燈：CHRG引腳（充電中）可接紅色LED，STDBY引腳（充滿）可接綠色LED，通過開漏輸出驅動。

3. PCB布局注意事項

功率地（GND）應盡量寬短，降低導通電阻與熱阻。

BAT引腳走線應遠離高頻或敏感信號，避免干擾。

散熱焊盤（Thermal Pad）必須良好接地并盡量擴大銅皮面積，以提升散熱性能。

PROG引腳走線應短，避免引入噪聲影響電流檢測。

4. 溫度保護與監控

TEMP引腳可通過外接NTC電阻實現電池溫度監控（高端翻轉電壓約80% VCC，低端約45% VCC）。若不需要此功能，可將TEMP接地。

芯片內部設有145℃溫控節點，高溫時自動降低充電電流，確保系統安全。

5. 穩定性設計

恒定電壓模式在電池連接時穩定，若無電池，建議在BAT端添加電容。

PROG引腳外接電容（如用于濾波）時，需確保RPROG滿足以下穩定性條件：

六、性能參考

充電電流能力：在RPROG=1.2kΩ時，典型充電電流為1000mA，最大可達1050mA，滿足1.2A快速充電需求。

涓流充電提升：典型涓流充電電流為200mA（約為設定電流的1/5），相比傳統1/10C涓流方案，可縮短低壓電池的預充時間。

耐壓與可靠性：芯片具備輸入過壓耐受能力，實驗室實測靜態耐壓可達較高水平，適應電壓波動環境。

熱管理效果：內置熱調節功能可在芯片溫度超過145℃時自動降流，避免過熱損壞，提升系統可靠性。

七、總結

SM5056以其高集成度、高安全性與高設計靈活性，成為單節鋰電池充電管理的優選方案。它支持智能三段式充電、多重狀態指示、自動再充電與過熱保護，兼具低功耗與高兼容性，適用于從消費電子到工業設備的廣泛場景。

其設計簡潔，外圍元件少，配合清晰的規格參數與封裝選項，可助力開發者快速實現安全、高效、穩定的電池充電管理系統，提升終端產品的續航體驗與可靠性。

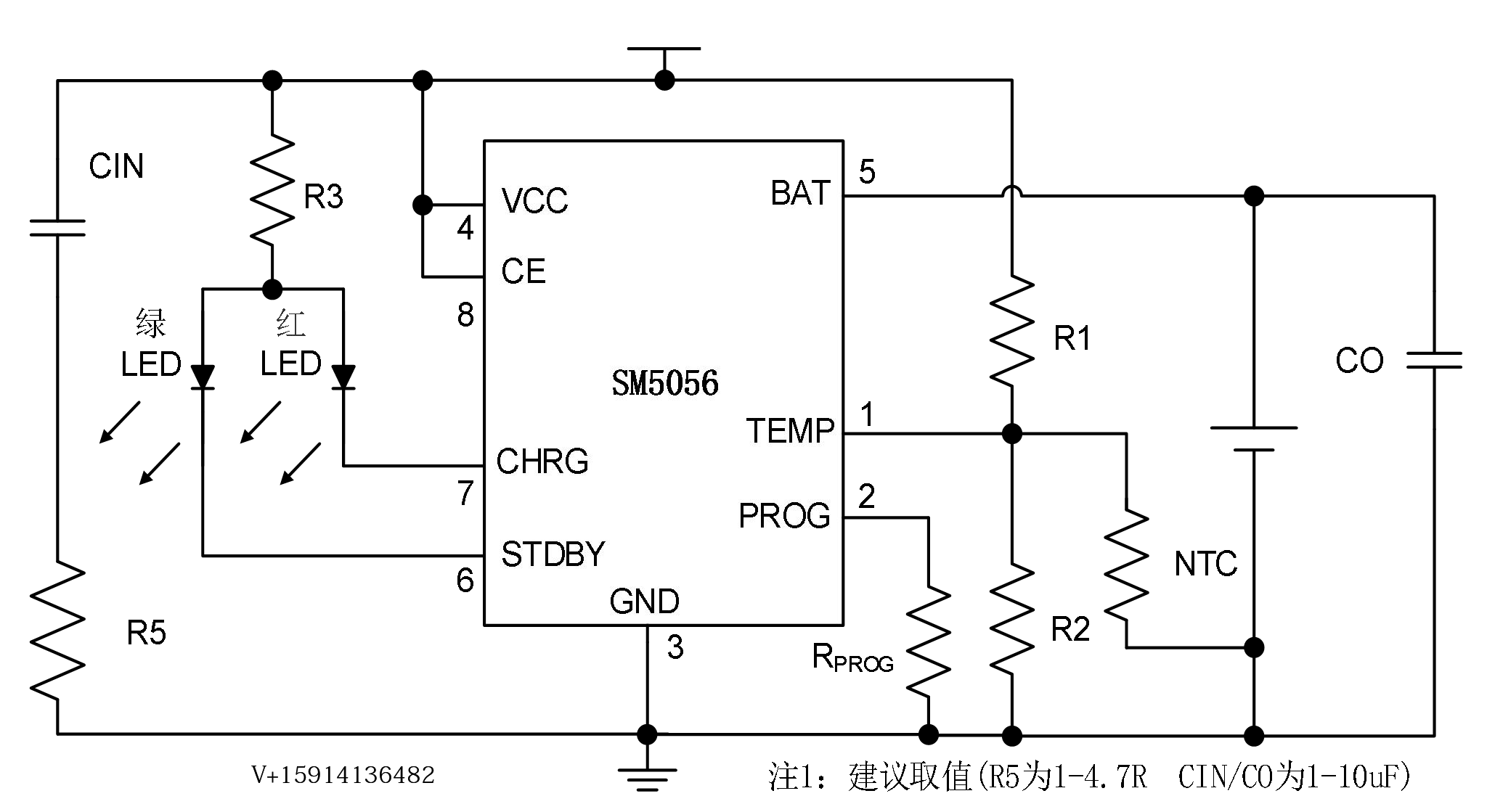

SM5056典型應用電路圖▲
