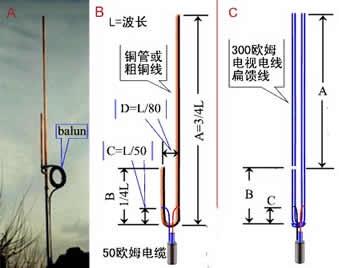

J型天線又叫波蘭人天線,其特點是輻射仰角低且有一定的增益,效率是1/4 GP天線的二倍。J型天線上邊的部分是輻射段,下邊的部分是匹配段。調整好的J型天線的阻抗為純阻50歐,可直接與50Ω同軸電纜連接。
輸入頻率 MHz
A 段長: 英尺, 英寸, 米
B 段長: 英尺, 英寸, 米
C 段長: 英尺, 英寸, 米
D 段長: 英尺, 英寸, 米
J型天線因制作簡單,取材容易,一直受調頻發射機愛好者青睞,制作時可以選用1 mm左右的空調銅管,按照計算的尺寸制作,無需專業工具制作就能獲很好的效果。如找不到銅管,亦可以用2.5平方的銅線制作。
