作者：李昌文

一生產單位提出能否為其設計制作一臺簡單實用的可控硅測試儀，用于產前篩選，在了解其常規測試項目和參數后按附圖所示電路制作了一臺測試儀，經用戶使用后反映測試方法簡便實用，測試結果準確。

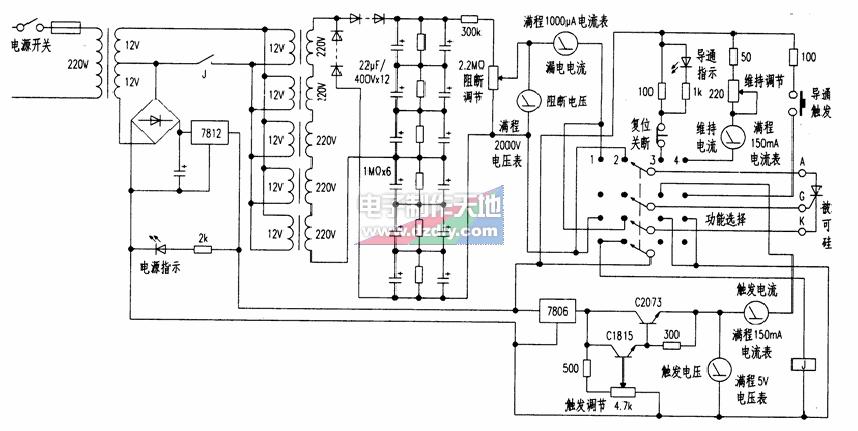

該電路能測量正反向阻斷電壓Vdrm、Vrrm，觸發導通電壓VG，觸發導通電流IG，導通維持電流IH，要求能測量耐壓達1800V的可控硅。觸發電壓在5V以內，觸發電流和維持電流應在100mA左右。高壓產生電路采用5個2W、220V變12V的小型變壓器初次級倒著使用，即將5個小變壓器次級的12V端與電源變壓器12V輸出端并聯，5個小變壓器的初級220V一側首尾串聯，這樣的設計一是不需要采用高頻振蕩與升壓變壓器的制作方法，二是解決高壓繞組絕緣與擊穿難題。

1100V的交流電壓經倍壓整流后就得到2000V以上的直流電壓。

整流二極管和濾波電容的串聯使用都是為了提高耐壓，6個1MΩ電阻是為串聯電解電容均壓而設。

2000V電壓經300kΩ電阻加在2.2MΩ電位器兩端，中間滑臂就可輸出0V～2000V的可調整電壓，在接到可控硅陽極（陰極）前設有電壓表和電流表，在測試時調整2.2MΩ電位器使輸出電壓達到轉折電壓（擊穿電壓）前電壓表不斷上升而電流表不動，在輸出電壓達到轉折電壓時電壓表不再上升而電流表開始上升。此時電壓表所指示的就是轉折電壓，此電壓值減去100V就是Vdrm，將由四刀四擲波段開關構成的功能開關由①轉到②再?gòu)牡偷礁邷y(cè)一次就是Vrrm。在升壓變壓器組的12V供電端設有一個繼電器常開觸點，當測試觸發和維持時，功能開關將斷開繼電器供電，高壓部分停止工作。電源變壓器輸出的另一組12V經整流后由7812穩壓供觸發和維持的陽極供電，再通過7806為三極管C2073和C1815組成的觸發電壓調整電路供電。當功能開關轉換到③擋VG、IG時調整4.7kf1電位器，可看到觸發電壓表和觸發電流表都在上升，在導通指示發光二極管點亮?xí)r，說明可控硅已觸發導通，導通瞬間兩表指示值就分別是觸發電壓和觸發電流。為再次觀察可按動復位關斷按鈕重新測試。將功能開關轉換到④擋是維持電流測試，將220Ω電位器（可調電阻）調到最小，按下導通觸發按鈕，維持電流表將指示100mA左右，緩慢加大電阻，維持電流表將慢慢后退，當電流表指針突然快速退回前瞬間所指示的就是維持電流。五塊表頭中只有2000V表需用低壓表串聯幾十兆歐電阻改制。其他表頭以量程滿足便于觀察即可。
