在物聯網、自動駕駛及高端工業檢測快速發展的今天,作為系統“眼睛”的光源芯片性能已成為制約整個產業升級的瓶頸。針對O波段(1260-1360nm)這一兼具低色散與低損耗的關鍵通信窗口,芯辰半導體(蘇州)有限公司正式推出其自主研發的O波段高功率超輻射發光二極管(SLD)芯片產品。

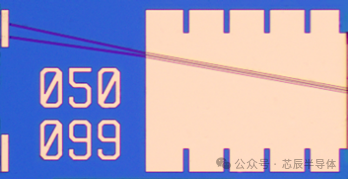

圖1 芯辰半導體開發的O波段SLD產品
該產品的問世,標志著芯辰半導體在光子芯片設計、制造領域取得了重大技術突破,解決了長期以來行業內在“光譜寬度”與“輸出功率”之間難以兩全的痛點,為下一代高精度光纖傳感及醫療成像提供了核心動力。
【技術突破:寬譜與高功率的“雙優解”】
傳統的SLD光源雖然具備寬光譜、低相干性等優點,但往往受限于輸出功率不足,難以滿足長距離或高穿透性場景的需求。芯辰半導體此次發布的新品,通過獨特的量子阱結構與波導設計,在芯片層面實現了性能指標的跨越式提升。該芯片在100mA的低工作電流驅動下,出光功率超過6mW。這一優異的電光轉換效率不僅意味著更低的功耗,也為系統集成商在后續光路設計中預留了充足的光功率預算,可有效克服光路耦合及傳輸過程中的損耗。
同時,為了抑制相干噪聲并提高傳感精度,芯片的3dB光譜寬度被控制在大于30nm。寬譜特性有效降低了光束的相干性,能夠徹底消除光纖傳感及成像系統中的“鬼影”與散斑噪聲,顯著提升圖像對比度與測量精度。
除了基礎的功率與譜寬指標,芯辰半導體在光譜質量控制及偏振特性上同樣展現了極致的工藝水準:
1. 超低光譜紋波(Ripple < 0.2dB)
芯辰半導體通過精密的抗反射膜層設計與腔面鈍化技術,有效抑制了FP腔的諧振模式,使得芯片在全光譜范圍內的紋波(Ripple)控制在0.2dB以內。極低的紋波保證了輸出光譜的平坦度,確保光源在掃描過程中不會引入額外的功率波動誤差,特別適用于對波長精度要求極高的波分復用器件測試。
2. 高偏振度(DOP > 15dB)
區別于市面上常見的低偏振SLD,芯辰半導體此次推出的芯片特意強化了其偏振特性,偏振度大于15dB。這一設計使其輸出光具有高度的線偏振特性,能夠完美適配基于保偏光纖的光學系統。在光纖陀螺等高精度慣性導航領域,高偏振SLD能夠有效降低由偏振交叉耦合引起的漂移誤差,顯著提升系統的環境適應性及戰術級精度。

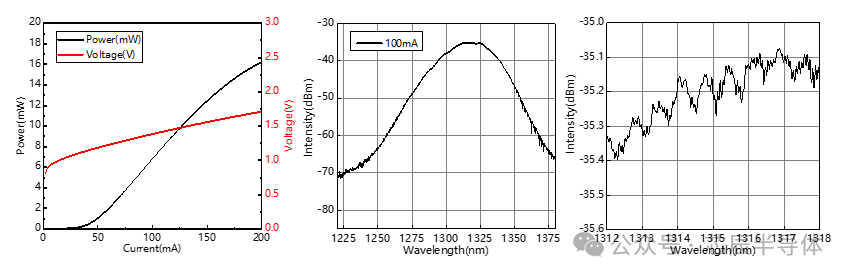

圖2 O波段SLD芯片的LIV和光譜特性
【應用場景:從深空探索到精準醫療】
憑借其 “O波段低損耗+高功率+寬譜+高偏振” 的復合優勢,該芯片將成為以下核心領域的理想光源:
1. 高精度光纖陀螺(FOG)
O波段是光纖陀螺的核心工作波段。該芯片高達6mW以上的功率輸出,可減少光纖陀螺對復雜增益電路的需求;而大于15dB的高偏振度及寬譜特性,則是實現微弧度級角度測量、保障艦船及無人機在高動態環境下精準導航的關鍵。
2. 光學相干斷層掃描(OCT)
在醫療成像領域,更寬的光譜意味著更高的軸向分辨率。該芯片30nm的譜寬能夠支持生物組織的高清成像,同時O波段對生物組織具有一定的穿透深度,適用于眼科及皮膚科的高精度診斷。
3. 光纖傳感與光器件測試
在石油管道、橋梁應力監測等分布式傳感系統中,寬譜、低紋波的光源是確保多點傳感精度互不干擾的基礎。該芯片是光矢量分析儀、光譜分析儀及無源器件插入損耗測試的理想選擇。
【總結與展望】
此次O波段SLD芯片的發布,是芯辰半導體在高端光芯片國產化替代道路上的重要里程碑。不僅填補了國內在高性能O波段SLD芯片市場的空白,更在性能指標上達到了國際先進水平。
未來,芯辰將繼續拓展C波段、L波段及更寬譜的超輻射芯片系列,旨在成為全球領先的寬帶光源及光子芯片解決方案供應商,為萬物互聯與智能感知時代夯實“光基石”。
-
