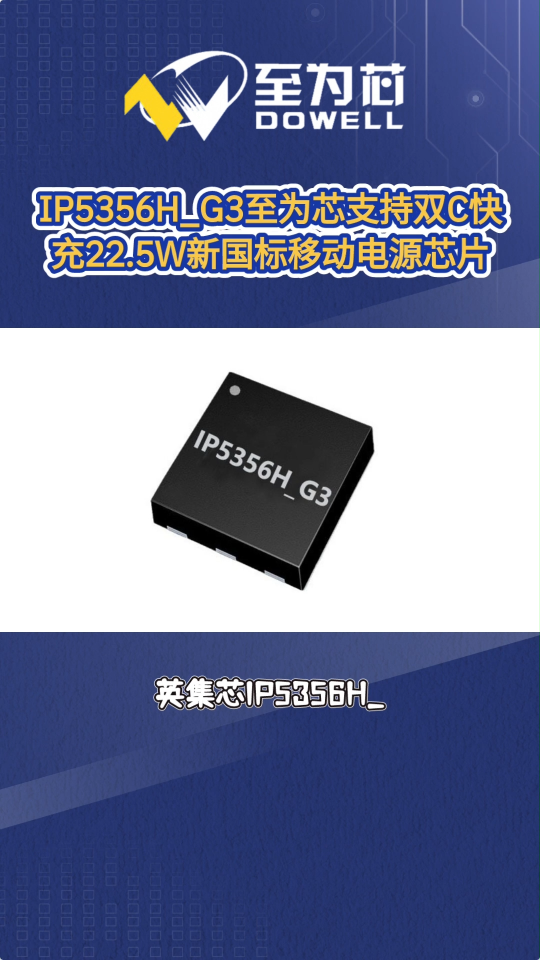

英集芯IP5356H_G3是一款應用于新國標移動電源，充電寶等方案的移動電源管理SOC芯片。支持主流快充協議，同步開關放電系統最大22.5W輸出功率。集成USB2.0智能監測模塊，實時監測電池電壓、溫度及異常狀態并上報。提供USB-C×1輸入輸出、USB-C/A×1輸出、USB-B×1輸入等多種接口組合。任意單口均可實現快充。僅需一個電感實現降壓與升壓功能，應用時搭載極少外圍器件，即可實現快充移動電源完整解決方案。采用QFN40封裝，體積小巧，便于實現整體方案緊湊化、降低BOM成本。

一、核心特性：多接口與多協議的融合
1、多接口快充，滿足多樣需求
IP5356H_G3 提供了多種接口選擇。輸出接口包含 USB-A1、USB-C（DFP，支持雙向快充）以及可選的 USB-A2。其中，USB-C 接口集成了 DRP 協議，作為雙向接口，無論是為移動電源充電還是為其他設備輸出電力，均能實現快速充電。輸入接口采用 USB-B，支持 5V@2A 的輸入。這種多接口設計使用戶可以同時為多個設備充電，或根據設備選擇合適接口，實現“一芯多用”。
2、多協議兼容，使用便利
IP5356H_G3 具備較廣泛的協議兼容能力，輸入/輸出協議涵蓋 FCP、AFC、PD（PD2.0/PD3.0），輸出協議還包括 QC2.0/QC3.0、SCP（高壓支持）、PPS（3.3V-11V，20mV 步進），并兼容 BC1.2 和 Apple 快充。這意味著無論是安卓設備還是蘋果設備，IP5356H_G3 都能提供快速、穩定的充電服務，覆蓋主流快充協議。
3、PD 協議集成，穩定高效
在 PD 協議方面，輸入支持 5V/9V/12V 電壓檔位，輸出支持 5V/9V/12V 固定電壓以及 PPS 可調電壓（3.3V-11V，20mV 步進）。其物理層集成了 BMC 編碼、硬件 CRC 校驗、Hard Reset 功能，有助于確保數據傳輸的穩定性和可靠性，減少因信號干擾或數據錯誤導致的充電中斷問題。

二、智能監測與管理：實時掌控，安全可控
1、實時數據記錄，信息可見
IP5356H_G3 能夠監測電池電壓、溫度、時間以及異常信息（如過充/過放）等關鍵參數。通過 USB2.0 Full Speed 通信，實現數據的上報和下發，讓用戶了解移動電源的工作狀態。例如，當電池溫度過高或出現過充時，系統可及時反饋信息，提醒用戶采取措施，保障設備安全。
2、動態調節功能，智能適配
該芯片支持充電限制電壓隨時間下降，提供 50mV/100mV/150mV/200mV 檔位，可根據電池充電情況進行調整，有助于延長電池壽命。保護機制包括欠壓/過壓禁用、充放電溫度 NTC 保護等，當電壓或溫度超出安全范圍時自動切斷電源。此外，支持固件在線更新，便于適配未來協議擴展。

三、性能參數：穩定輸出
1、充電規格
IP5356H_G3 的輸入功率為 18W，可定制 20W 版本，能識別輸入源并自動調整充電參數。支持 4.20V/4.30V/4.35V/4.40V 等多種電池電壓，適配高電壓平臺。充電過程中，欠壓環動態調整充電電流，優化充電策略。
2、放電規格
輸出能力涵蓋 5V@3.0A、9V@2.22A、12V@1.67A 以及 10V@2.25A（SCP 檔位）。在 5V@2A 條件下，同步開關放電效率不低于 95%。具備線損補償功能，可自動修正長線纜的壓降，保持輸出電壓穩定。
3、電量顯示
內置 14bit ADC，電量計量誤差小于 1%。支持 1-4 顆 LED 指示燈顯示電量，也支持 88/188 等段碼顯示（需外接驅動），方便用戶掌握剩余電量。

四、保護與可靠性：多重防護
1、多重安全機制
輸入保護包括過壓/欠壓保護；輸出保護涵蓋過流/過壓/短路保護；電池保護有過充/過放/過流保護；環境方面具備芯片過溫保護、ESD HBM>4KV、CC 耐壓>20V 等。
2、高集成度設計
內置開關功率 MOS、路徑 MOS，通過單電感實現充放電功能。外圍元件僅需少量電容、電阻，有助于降低物料成本，簡化電路設計，提高可靠性，并減少產品體積與重量。

五、封裝與適用場景
1、封裝規格
采用 QFN40 封裝，尺寸為 6mm×6mm，0.5mm pitch，適合緊湊型設計，便于集成到移動電源和便攜設備中。
2、典型應用
在移動電源/充電寶領域，支持智能監測、多協議快充和高密度集成。對于手機、平板、藍牙耳機等便攜設備（需搭配外部電池管理），也能提供續航支持。

六、優勢總結
英集芯 IP5356H_G3 具備多協議覆蓋、智能動態調節、高集成度和可靠性等優勢。它兼容主流設備，提供快速、穩定的充電服務，并通過智能監測與管理保障充電安全。高集成度簡化了開發流程，降低了物料成本，加速了產品上市。多重保護機制和工業級 ESD/耐壓設計，確保其在復雜環境下的穩定性。選用該芯片，可獲得一種高效、智能、安全的移動電源解決方案。
