壓電陶瓷是一類神奇的智能材料——在外加電場作用下，其內部的正負電荷中心發生相對位移，從而產生精確可控的機械形變。這一特性使其成為微納定位、超聲換能、精密驅動等領域的理想執行器。

然而，壓電陶瓷面臨著天然的“能量困境”：要產生足夠的形變和輸出力，通常需要數十至上百伏的驅動電壓；要實現快速響應，必須在極短時間內提供足夠的瞬態電流對容性負載進行充放電。普通信號發生器輸出的幾伏電壓、毫瓦級功率，遠不足以驅動這片“電力肌肉”施展拳腳。

案例縱覽：功率放大器驅動的四大壓電應用前沿

圖：高溫壓電陶瓷在多場耦合下的振速測試

1.壓電雙晶片動力學研究：探尋振動的“極限邊界”

壓電雙晶片由兩片壓電陶瓷粘合在金屬基片兩側構成，是微型無人機、精密定位平臺的核心執行元件。其動力學研究旨在分析振動模態、幅頻特性及遲滯非線性等動態行為。

在軸向預壓縮壓電雙晶片動力學特性測試中，研究人員通過功率放大器施加0-100V驅動電壓，同時改變軸向預緊力，用激光位移傳感器測量梁的最大撓度。實驗發現，增大軸向預緊力能顯著提高雙晶片的位移輸出能力；在大軸向力下，雙晶片仍保持高帶寬與毫秒級快速響應優勢。

在多片壓電雙晶片并聯驅動器的性能測試中，研究人員利用功率放大器和頻譜分析儀測試了并聯驅動器在空載和帶載下的靜態與動態特性。結果表明，并聯設計既能實現位移放大，又能通過并聯補償輸出力，為微型無人機自適應控制提供了新型驅動器設計思路。

2.合成射流壓電氣泵：微型流體的“無聲心臟”

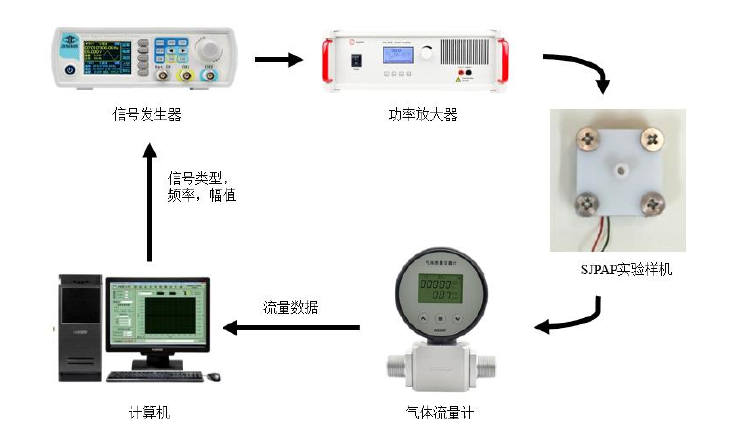

圖：合成射流壓電氣泵的設計與實驗研究

在合成射流壓電氣泵的設計與實驗研究中，信號發生器產生特定頻率和波形的電壓信號，經ATA-3040功率放大器放大后施加于壓電振子。壓電材料的形變導致泵腔內壓力產生周期性變化，在負壓階段吸入氣體，正壓階段排出氣體，形成連續射流。

實驗通過計算機控制改變激勵信號的波形、頻率和電壓幅值，獲得了波形與流量、頻率與流量、電壓幅值與流量的關系曲線。這類壓電泵可廣泛應用于生物醫藥、燃料供應、液冷化學、電子產品散熱等領域。

3.壓電疊堆微位移控制：納米級精度的“執行之手”

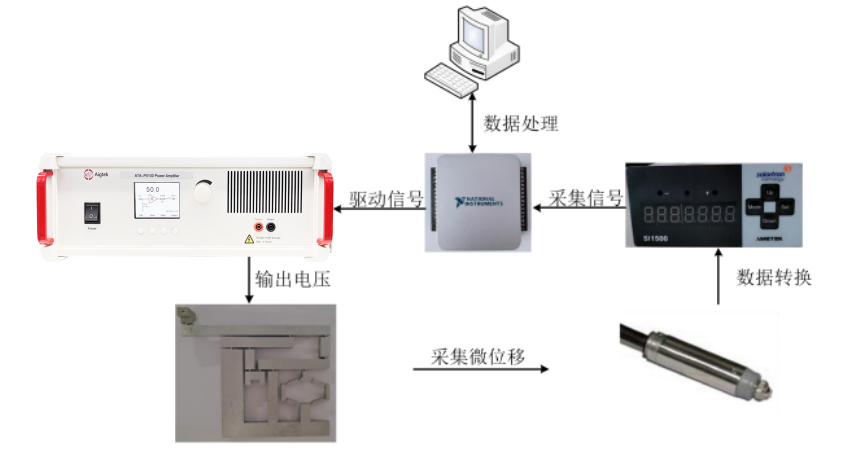

圖：基于壓電疊堆的微位移的閉環控制實驗

在基于壓電疊堆的微位移閉環控制實驗中，研究人員利用功率放大器放大數據采集卡的小信號，驅動壓電疊堆。由于壓電材料固有的遲滯非線性，開環控制難以達到理想精度。實驗設計了位移放大機構，并采用電感式位移傳感器測量位移量，將信號傳回數據采集卡實現閉環控制。最終實驗成功完成了壓電疊堆微位移移動的遲滯非線性補償，方案具有高跟蹤與定位精度、響應速度快、抗干擾性強等優勢。

圖：ATA-300/3000系列功率放大器指標參數

從微型無人機的自適應機翼，到納米壓印光刻的精密定位；從生物醫藥的微型泵，到超聲醫療的高清成像——每一次壓電陶瓷的精準形變與振動，都始于功率放大器那一次磅礴而精密的能量注入。它讓微米級的位移得以精確控制，讓兆赫茲級的振動得以穩定輸出，為現代精密驅動技術注入了源源不斷的“能量之心”。
