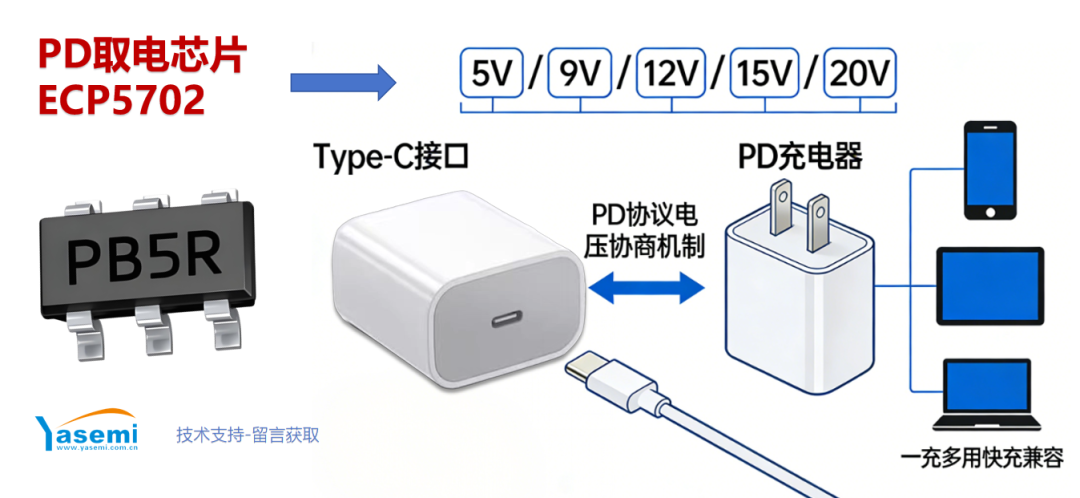

在快充技術全面普及的今天，Type-C接口和PD協議已成為消費電子的標配。但你是否想過：為什么同一個PD快充電可以通過Type-C口輸出，5V-3A,9V-5A,12V-3A,15V-5A,20V-5A不同電壓？設備端又如何實現這種"一充多用"的快充兼容？

今天我們將通過PD取電芯片ECP5702，深度解析PD協議的電壓協商機制，并探索如何用一顆芯片簡化產品的供電系統設計。

1

芯片核心特性

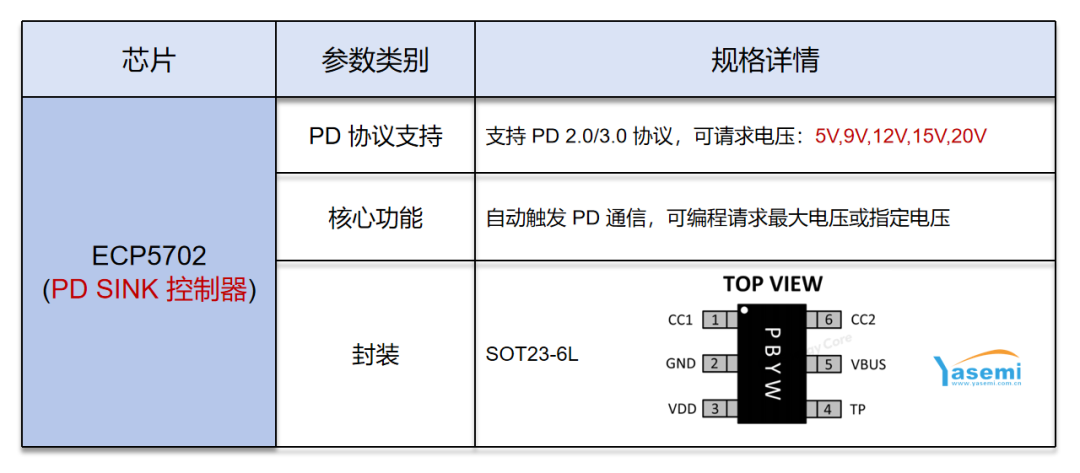

ECP5702是一顆支持PD2.0和PD3.0協議的取電芯片，面向終端受電設備設計。其核心參數如下：

輸出電壓檔位：支持5V/9V/12V/15V/20V五檔輸出

最大功率：100W

輸入電壓范圍：4.6V-28V寬壓設計

電壓配置方式：通過TP腳外接電阻設置目標輸出電壓

2

技術優勢對比

同類PD取電芯片普遍存在耐壓瓶頸（通常僅5.5V），必須在輸入端額外增加穩壓電路才能正常工作。

而ECP5702采用寬壓耐壓設計，輸入范圍覆蓋4.6V-28V，可直接適配PD充電器的全電壓范圍，無需外圍穩壓電路，降低BOM成本和PCB面積。

3

應用架構分析

ECP5702本質是協議握手與電壓取電芯片，需配合后級電源管理芯片完成最終功能。其應用場景可分為兩大類：

1. 充電場景（快充適配器替代）

架構：

PD充電器→ECP5702（協商取電）→充電芯片(降壓/升壓） → 電池

ECP5702負責與PD充電器進行CC通信，協商并鎖定目標電壓（如12V），輸出至后級充電芯片。充電芯片根據電池狀態進行DC-DC轉換，實現恒流恒壓充電。

典型應用案例：便攜風扇支持多種快充規格，當需要12V快充時，ECP5702從PD協議中協商12V電壓并輸出，為充電芯片供電，驅動大功率快速充電。

2. 供電場景（一線供電方案）

架構：

PD充電器 → ECP5702（協商取電） → 后級負載（電機/音響/投影等）

在需要Type-C口供電的產品中，ECP5702配合Type-C線即可實現供電功能，完全省去傳統AC-DC適配器，簡化產品結構

4

典型應用場景

個人護理設備：電動牙刷、剃須刀

移動電源與儲能：便攜式儲能、移動電源

電機驅動設備：筋膜槍、無人機、風扇

消費電子：藍牙音響、投影儀、平板電腦

如需參考電路或DEMO板測試，或有進一步的技術探討與方案定制需求，歡迎隨時聯系雅欣工程師團隊交流。
