5G基站射頻前端設計中，電源噪聲正成為制約系統性能的關鍵瓶頸。VCO相位噪聲惡化、ADC有效位數損失，往往源于電源軌不夠純凈。傳統方案面臨兩難選擇：大電流LDO噪聲指標不佳，低噪聲LDO驅動能力不足。CYPL7200作為一款國產3A低壓差線性穩壓器，輸出電流達3A的同時，實現了僅8μVRMS的超低噪聲，為RF前端、高速SerDes等敏感電路提供了理想的供電方案。

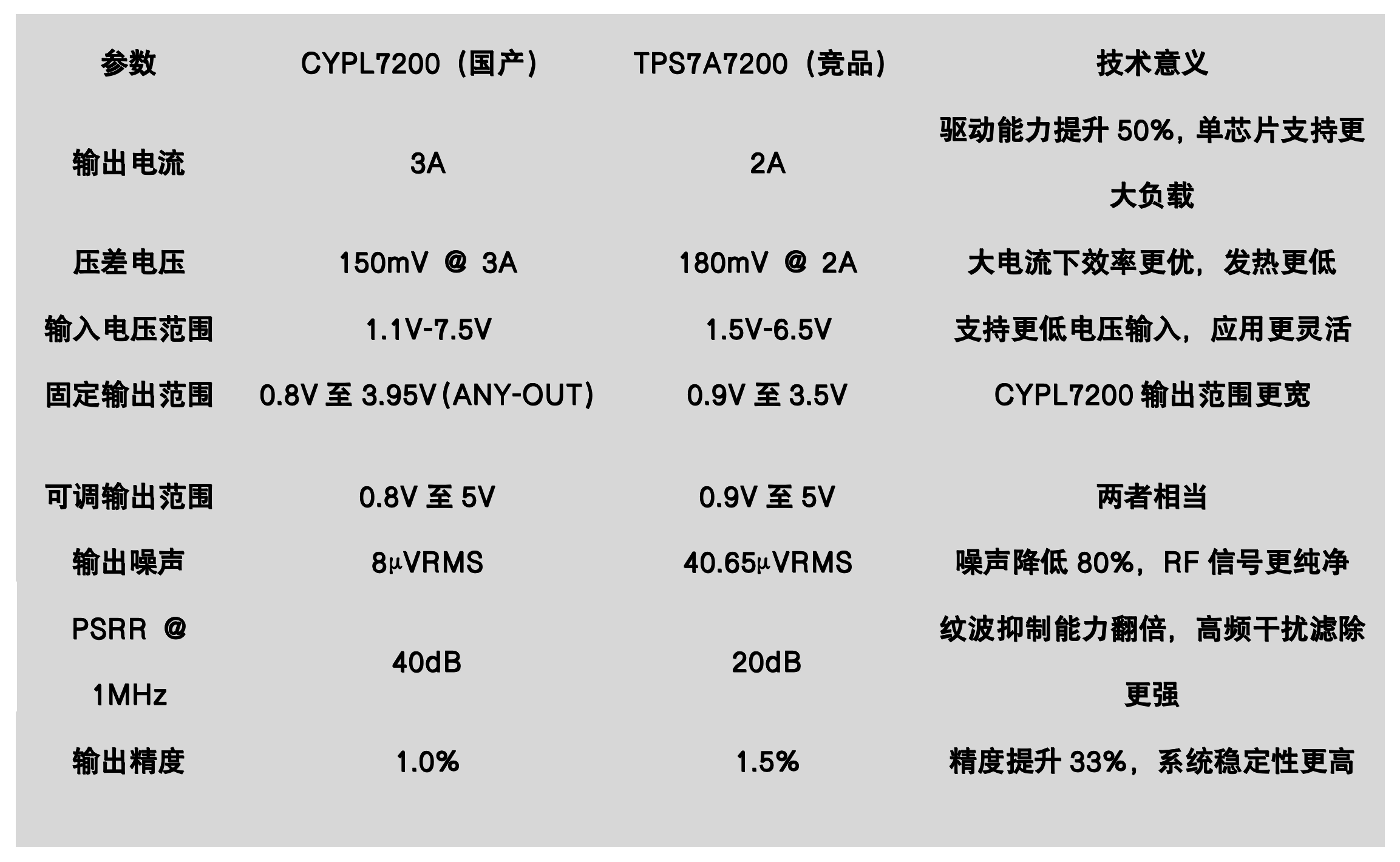

噪聲性能直接決定射頻系統信號質量。CYPL7200輸出電壓噪聲低至8μVRMS，相比競品TPS7A7200的40.65μVRMS降低了80%。對于壓控振蕩器（VCO）和高速ADC/DAC，電源噪聲會直接轉化為相位噪聲和量化誤差，嚴重影響通信質量與測量精度。在1MHz頻率下，CYPL7200的電源抑制比（PSRR）達到40dB，比TPS7A7200的20dB提升了整整一倍。這意味著面對開關電源產生的高頻紋波，CYPL7200能提供更強的濾除能力，工程師可以放心使用前置DC-DC轉換器來提高整體效率，而無需擔心后級LDO無法凈化高頻干擾。

驅動能力是另一個核心優勢。CYPL7200提供高達3A的持續輸出電流，比TPS7A7200的2A提升了50%。FPGA核心供電、DSP處理器電源等大電流場景下，一顆CYPL7200即可滿足需求，無需多顆LDO并聯。在3A滿載條件下，CYPL7200的壓差電壓僅為150mV（最大值），優于TPS7A7200在2A負載下的180mV（典型值）。更低的壓差意味著更小的輸入輸出電壓裕量，更高的轉換效率，以及更低的熱耗散。對于便攜式醫療儀器或緊湊型通信模塊，這些特性直接轉化為更簡化的散熱設計和更長的電池續航。

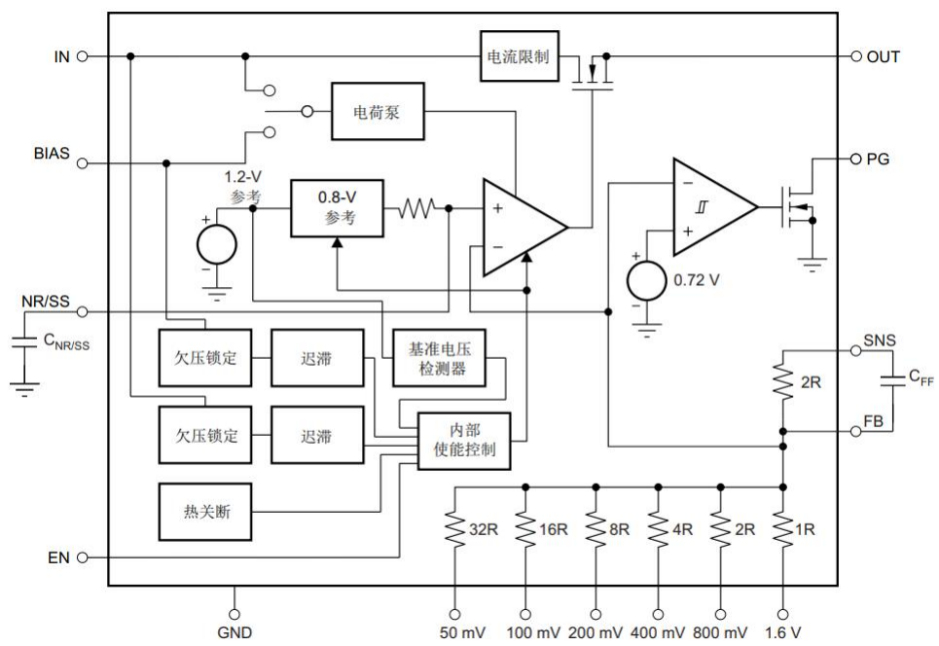

設計靈活性方面，CYPL7200引入了ANY-OUT?編程技術，通過將引腳5、6、7、9、10、11接地或懸空，無需任何外部電阻即可在0.8V至3.95V范圍內以50mV步進調節輸出電壓。這種設計方式節省了PCB面積和BOM成本，更重要的是，使用內部電阻網絡可確保1%的匹配精度，消除了外部電阻分壓網絡引入的誤差。對于研發階段的快速迭代，或針對不同電壓軌的標準化設計，這種可編程特性極大提升了效率。

在無線基礎設施中，CYPL7200為SerDes、FPGA和DSP提供純凈的大電流電源，滿足高速數據傳輸?shù)膰?yán)苛要求。射頻前端應用中，它為VCO、ADC、DAC及LVDS接口供電，顯著降低相位噪聲與時鐘抖動。測試測量設備和精密醫療儀器同樣受益于其超低噪聲和高精度特性，確保測量結果的準確性和可重復性。

CYPL7200憑借3A大電流驅動、8μVRMS超低噪聲、40dB高頻PSRR以及1.0%高精度輸出，在核心性能上全面超越進口競品。
