在“雙碳”目標與全社會數字化轉型的雙重驅動下，電力作為核心能源，其管理方式正經歷從“粗放統計”向“精細管控”的深刻轉變。多回路電能表的應用，正是為了應對現代配電系統中日益復雜的用能結構、嚴苛的空間限制以及智能化管理的綜合需求。

與只能監測單一支路的傳統單回路電表相比，多回路電能表的核心價值在于集成化與智能化。它通過一個終端、一個通訊出口，便可實現對多個獨立回路的同步監測、控制與數據分析。

一、傳統電表的局限：為何難以滿足現代需求？

在工業制造、商業建筑、通信設施等場景中，配電系統日趨復雜，傳統單回路電表的局限性逐漸顯現：

難以支撐細化核算：傳統電表只能提供總用電量，無法拆分為不同車間、不同租戶或不同設備（如5G基站中通信設備與空調）的能耗數據。這使得成本分攤不清，節能改造方向不明，難以有效指導降耗行動。

空間占用大，部署受限：現代配電柜設計緊湊。若要監測數十個回路，安裝同等數量的獨立電表不僅占用大量空間，還會導致柜內布線繁雜、散熱不暢，增加安全隱患。

數據采集效率低：大量獨立電表意味著眾多通信節點，上位機需輪詢采集，數據同步性差、采集速度慢，且通信線路復雜，難以實現全局實時的能效監測。

二、核心應用場景

多回路電能表憑借其集成化設計，在多個關鍵行業中成為優選方案：

2.1 通信基站與數據中心

5G基站能耗激增，涉及BBU、RRU、空調、安防等多個子系統。運營商需要對各部分用電量進行獨立計量，以準確核算運營成本，并分析能耗模型，優化節能策略。同時，基站機房空間有限，多回路表的集約化設計為此類場景提供了可行的技術方案。

2.2 商業建筑與辦公樓宇

購物中心、寫字樓租戶眾多、業態多樣。多回路表可實現分層、分戶、分區域獨立計量，清晰界定用電責任，有助于物業與租戶之間的電費管理。結合預付費系統，物業可遠程售電、實時監控，并通過惡性負載識別功能，保障宿舍等場所的用電安全。

2.3 工業園區與生產制造

工廠需對各生產線乃至關鍵工序進行能耗成本核算，鎖定高耗能環節。多回路表可監測變頻器、電機等非線性負載產生的諧波，輔助分析電能質量；同時，通過分析負荷曲線，優化生產排程，實現削峰填谷。

2.4 公共設施與老舊小區改造

在老舊小區電力改造中，無需大規模更換線路，可在配電箱內安裝體積緊湊的模塊化多回路表，實現分戶計量與漏電監測。在智慧園區建設中，它還能用于光伏、儲能、充電樁等新能源設備的統一計量。

三、多回路電能表的綜合價值

3.1 綜合成本優化

采購成本降低：一臺多回路電能表可替代多臺單回路表，減少采購投入。

安裝成本節?。汉喕季€與接線流程，縮短施工周期，降低人工成本。

空間利用率提升：集成化設計縮減安裝空間，為配電柜內其他設備留出更多余地。

3.2 管理效率提升

數據集中管理：所有回路數據統一匯集，通過單一通信接口上傳，降低系統集成難度。

同步采樣：各回路數據采集時間一致，便于開展跨回路能效對比分析，數據更具參考價值。

靈活配置：可根據實際場景靈活選擇回路數量和功能模塊，適配不同規模的用電系統。

3.3 智能化功能拓展

遠程監控：支持物聯網通信協議，可通過云端平臺實現遠程數據訪問與控制，適配智慧能源管理系統。

預付費功能：部分產品集成預付費功能，支持先付費后用電，滿足特定收費管理需求。

系統集成：可與樓宇自控、工業自動化、能源管理等平臺對接，實現監測、控制、管理一體化。

四、安科瑞多回路電表

4.1 ADW600系列多回路計量模塊

組成：網關模塊、電壓模塊、電流模塊、開口式互感器（上限600A），擴展模塊

產品功能：

1、可支持12路三相全電力參數測量、正反向有功無功電能計量；

2、2-31次電壓及電流分次諧波含量、總諧波含量；

3、可選4DI2DO（K）、12路測溫4路漏電（TL）；

4、可支持RS485、4G、WiFi通訊。

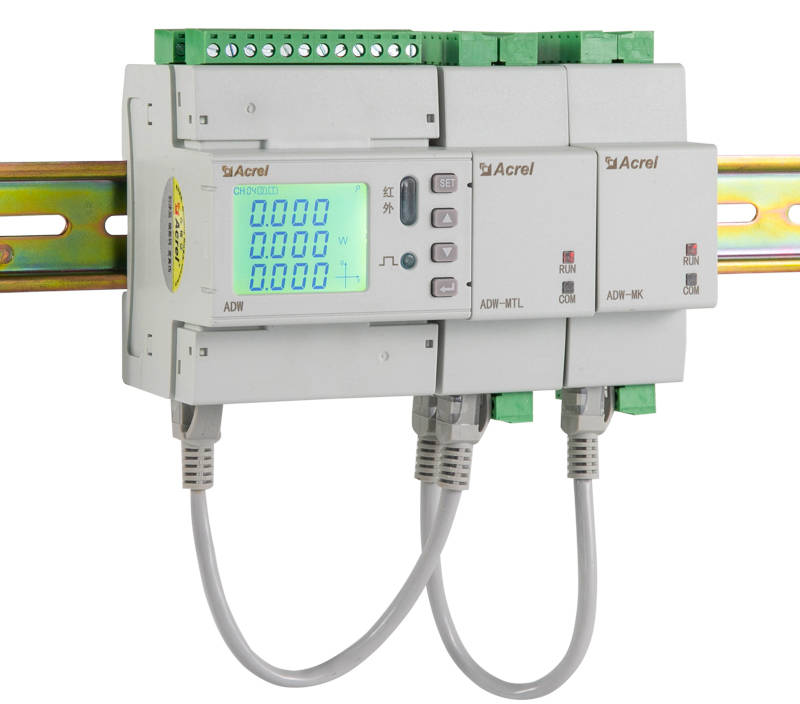

4.2 ADW200系列多回路計量模塊

組成：開口式互感器（上限600A），主體模塊，擴展模塊

產品功能：

1、四路三相全電力參數測量、正反向有功無功電能計量、復費率；

2、2-31次電壓及電流分次諧波含量、總畸變、基波及諧波電參量；

3、失壓檢測、歷史電能存儲、最大需量、測溫、事件記錄等；

4、2DI2DO（主體）、12DI4DO（MK）、12路測溫4路漏電（MTL）；

5、擴展無線通訊、RS485、紅外通訊，支持Modbus及DL/T645-07。

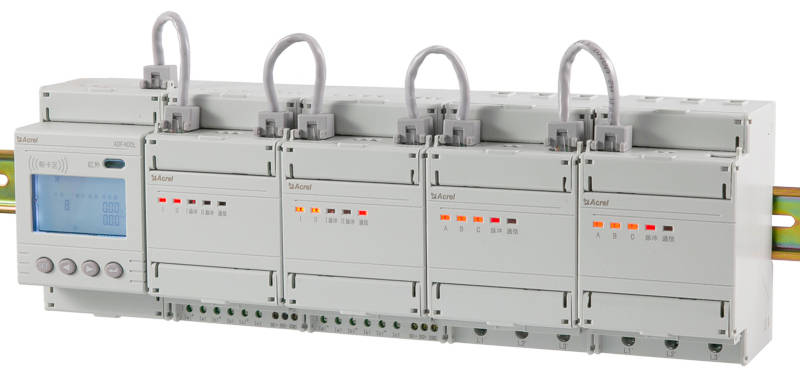

4.3 ADF400L系列多用戶電能表

組成：主模塊、直接接入模塊、互感器接入模塊

具體功能如下：

1、全電參量測量，0.5S級有功電能；

2、直接接入內置磁保持繼電器實現通斷；

3、互感器規格、直接接入三相、直接接入單相可混合使用；

4、最多可接入12路三相或36路三相；

5、惡性負載識別、補助電費下發、分路定時控制；

6、支持RS-485、CE以太網通訊；

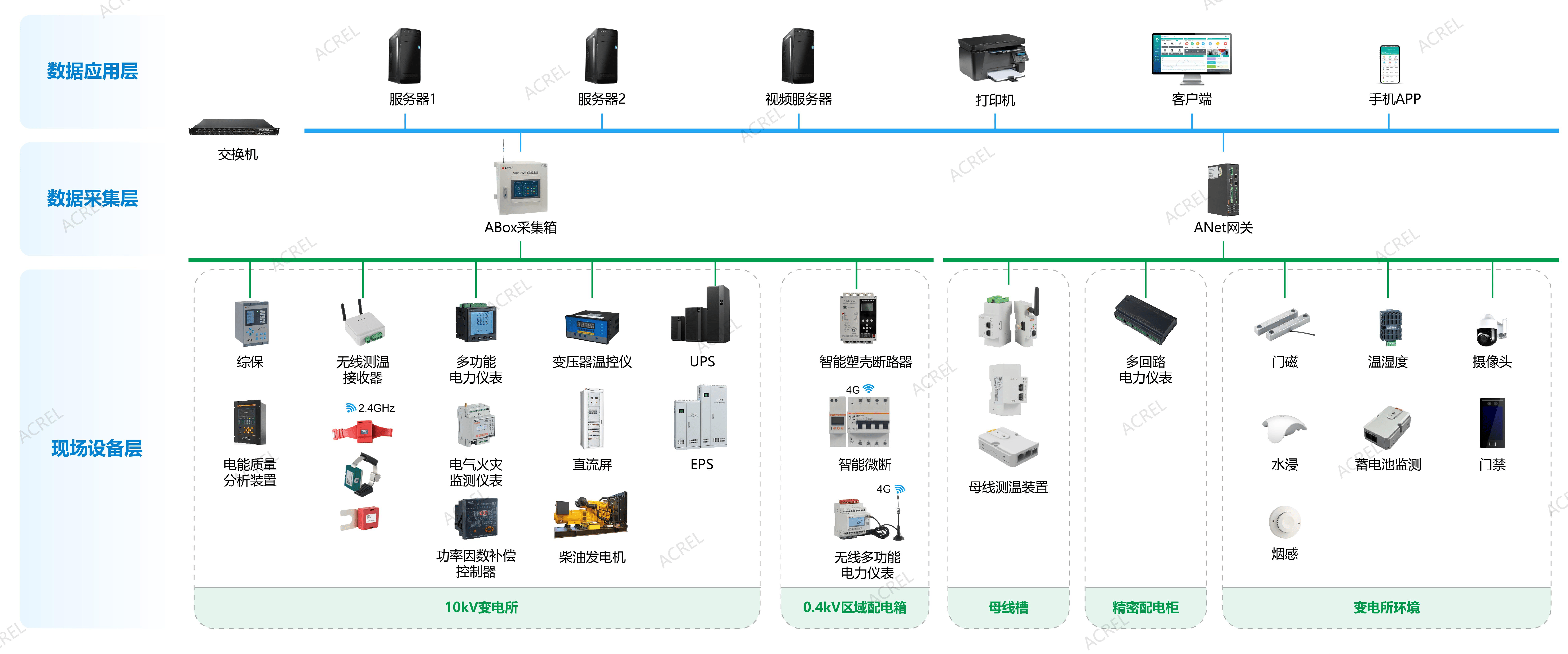

五、Acrel-3000電能管理系統

該系統是一套用于企業端配電的智能化管理平臺。它通過實時監控、能效分析和故障預警等功能，幫助企業解決用電數據模糊、安全隱患大和能耗成本高等問題，實現從"被動應對"到"主動掌控"的用電管理轉變。
