前言

在變頻器、逆變器和電源管理系統中，電流檢測是一個繞不開的核心環節。電機需要知道當前電流才能實現精確轉矩控制，電源需要監控電流才能實現過流保護，儲能系統需要測量電流才能計算電池荷電狀態。

傳統電流檢測方案中，分流電阻加隔離運放的方案雖然精度高，但面臨共模干擾和信號延遲的挑戰；而電流互感器雖簡單可靠，卻無法測量直流分量，帶寬也受限；分立霍爾方案則依賴額外磁芯與復雜裝配，系統一致性與集成度難以兼顧。

而MT9523系列產品（下文簡稱MT9523），作為麥歌恩（現屬納芯微）繼MT9223系列之后推出的新一代全集成隔離線性霍爾電流傳感器芯片，集成整個電流檢測鏈路，以極簡架構實現高精度、高抗擾、高可靠的交直流電流檢測，適配工業、通信、新能源領域的電力電子系統設計需求。


一化繁為簡

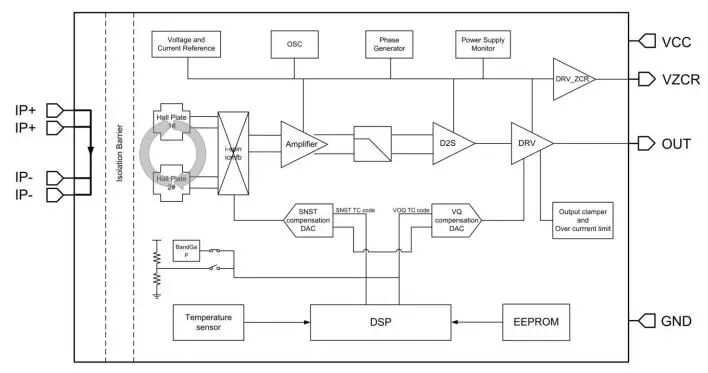

在MT9523的數據手冊中，能看到一個與眾不同的內部框圖：從引腳1和2到引腳3和4，是一條直接穿過芯片內部的低電阻電流路徑。

功能框圖

MT9523內部核心由采用CMOS工藝的霍爾芯片構建的低偏移斬波穩定型線性霍爾電路、內置低插入電阻的電流導體路徑、信號調理與溫度補償單元構成，基于霍爾效應原理，將流經芯片的電流產生的磁場，線性轉換為與輸入電流成比例的電壓輸出信號。

在傳統方案中，工程師需要設計電流采樣電阻的布局、考慮開爾文連接的走線、處理隔離放大器的電源和信號隔離。而在MT9523的方案中，被測電流直接流過芯片，霍爾傳感元件就集成在這條電流路徑的正上方。這種一體化設計帶來了多重收益：

首先，寄生參數最小化：由于電流路徑與傳感電路在芯片內部已經優化完成，無需擔心PCB布線引入的額外電感和電阻，系統的穩定性和一致性顯著提高。

其次，空間占用縮減：一個SOP-8封裝即可完成隔離電流檢測的全部功能，相比分立方案，PCB面積可大幅縮減。

同時，設計周期縮短：免去采樣電路與隔離放大器的匹配調試，僅需參考推薦電路即可完成設計落地。

二低阻抗哲學

在電力電子系統中，電流檢測環節有一個常被忽視的指標：插入損耗。每個串聯在功率路徑上的元件都會產生功耗，這些功耗最終轉化為熱量，降低系統效率。

而MT9523的內部導體電阻典型值為1.0mΩ，可實現低功耗。如果以50A額定電流計算，那么芯片自身產生的功耗僅為2.5W。若采用傳統分流電阻方案，即使選擇高成本的精密合金電阻，也很難做到阻值1mΩ以下的同時保持足夠的功率容量和溫漂特性。

同時，MT9523系列產品低電阻帶來的熱量均勻分布在芯片內部，通過SOP-8封裝的多個引腳傳導至PCB，散熱路徑短切熱阻低。相比之下，大功率分流電阻往往需要額外的散熱片或強制風冷，進一步增加了系統復雜度和成本。


三差分雙霍爾

電力電子系統本身就是巨大的電磁干擾源。IGBT的高頻開關動作產生陡峭的dv/dt，功率回路輻射的電磁場，而電流傳感器恰恰需要在這種惡劣的環境中精確工作。

MT9523應對這一挑戰的方案是采用差分電流傳感技術，芯片內部集成了兩個霍爾元件，它們對被測電流產生的磁場反向響應，但對環境中的共模干擾磁場同向響應。通過差分求和，芯片能夠有效抵消雜散磁場干擾，精準提取有效電流信號，共模磁場抑制比（CMFRR）典型值達40dB，優化了磁信噪比。

這種設計在實際應用中意義重大。在電機驅動系統中，相鄰功率線產生的雜散磁場可達數十高斯，足以讓普通霍爾傳感器產生顯著誤差。而MT9523能夠在這些干擾中保持±0.3%的線性度。

四

高速響應與全溫穩定

現代電力電子控制系統的核心在于“實時”，無論是電機控制的電流環，還是數字電源的快速響應，都要求電流檢測環節具有足夠的帶寬和響應速度。

MT9523的典型響應時間為2.2us，信號帶寬達250kHz。在20kHz開關頻率的電機驅動器中，一個開關周期為50us，2.2us的響應時間意味著電流檢測環節只占用開關周期的4.4%，可留給控制器充足的時間進行采樣、計算和PWM更新。同時，更快的響應速度也允許采用更高的控制帶寬，從而提升系統的動態性能。

不同電子設備所面對的工作環境不同，而MT9523的工作溫度范圍覆蓋-40℃~150℃，通過斬波穩定技術消除霍爾元件溫漂導致的零點偏移，同時每顆芯片均經過多溫度點校準與內置溫度補償電路優化，將芯片的中值電壓以及靈敏度的溫漂控制在非常小的誤差范圍內。其在全溫域范圍內的典型線性度可保持在±0.3%，對于需要在寬溫度范圍內保持精度的應用，如電動汽車驅動系統或戶外光伏逆變器，這一特性至關重要。

五

輸出靈活，多元量程

不同應用場景對電流檢測信號的輸出形式有不同的偏好。有的系統采用傳統的比例輸出，將檢測信號與電源電壓相關聯；有的系統則偏愛固定輸出，以簡化ADC參考設計。MT9523則提供豐富的產品配置，在支持3.3V/5V供電的同時，提供比例輸出及固定輸出兩種不同的輸出方式（供電與輸出之間可隨意搭配）。

而不同功率等級則需要不同的電流檢測量程。就如5A的伺服驅動器與50A的變頻器，對電流傳感器的量程要求截然不同。MT9523靈活的輸出，配合內置的電流回路，可輕松實現0A~±50A的電流檢測應用，工程師可根據實際功率需求選擇最合適的型號：

雙向：±5A、±10A、±15A、±20A、±25A、±30A、±40A、±50A；

單向：+10A、+20、+30A。

MT9523不同量程版本的靈敏度則與量程成反比，如MT9523CT-05BR5（±5A）靈敏度為400mV/A，MT9523CT-50BR5（±50A）靈敏度為40mV/A。這種設計使得不同量程版本在滿量程時的輸出電壓范圍基本一致，簡化了后級電路的設計。

六安全設計

在工業應用中，電流傳感器往往承擔著高低壓之間的隔離屏障作用。傳感器的隔離能力直接關系到低壓控制側的安全。

MT9523通過了UL相關安規認證準備，提供2.5kVrms/1min的隔離耐壓，最大工作隔離電壓可達450Vrms/636VDC。其導電路徑的端子（引腳1至4）與信號線（引腳5至8）之間電氣隔離，可直接用于高端電流檢測，無需其他隔離技術。同時，4.2mm的電氣間隙和爬電距離符合加強絕緣的要求，耐受6kV雷擊浪涌沖擊，故障工況下可為低壓側提供充足的防護。

并且MT9523集成欠壓閉鎖（UVLO）與上電復位（POR）功能，電源電壓異常時可保障輸出狀態可控，避免誤檢測導致的系統故障。這些參數和功能不僅保證了在正常工況下的安全運行，更可在故障條件下提供足夠的保護。

七應用版圖

MT9523產品的應用領域覆蓋了現代電力電子的主要戰場：

中低功率變頻器是核心應用之一，電機相位電流檢測和母線電流監測是其典型應用。MT9523的250kHz帶寬和2.2us響應時間完全滿足這一需求，±0.3%的線性度保證了力矩控制的精準性。

光伏逆變器和儲能系統是另一個重要戰場。隨著可再生能源的普及，分布式能源對電流檢測提出了新的要求：高隔離電壓、低功耗、高可靠性。MT9523的UL-ready設計和低插入損耗正好契合這些需求。

充電器和電源轉換器領域同樣適用。無論是車載充電機還是通信電源，精確的電流檢測都是實現高效功率轉換和可靠保護的前提。

直流電源的過流保護是相對簡單但同樣重要的應用。MT9523的快速響應使其能夠在故障發生后的微妙級時間內觸發保護動作，有效限制故障能量，保護下游電路。

八結語

傳統電流檢測方案中，工程師需要關注太多細節：采樣電阻的溫度系數、隔離放大器的共模抑制比、PCB布局的寄生參數、信號鏈路的噪聲耦合……每一個細節都可能成為項目精度的“攔路虎”。

而MT9523將這些復雜性封裝在芯片內部。工程師只需關注幾個核心問題：選擇什么量程？需要3.3V還是5V供電？比例輸出還是固定輸出？剩下的工作就是按照數據手冊的推薦電路連接電源和輸出引腳。
