控制面板是蔡司三坐標的常見組成部分，也是重要的控制單元。控制面板中心的顯示屏是人機交互的窗口，傳遞著機器的工作狀態和故障信息。本篇針對控制面板按了開機鍵后控制手柄屏幕不亮的故障信息進行講解，助您盡快恢復設備。

排查步驟

01檢查供給三坐標控制柜電源的插座或插排有無通電，電壓是否正常（可以用萬用表測量）。

02如果機器前端有UPS穩壓電源則檢查UPS是否正常，是否有電壓輸出。

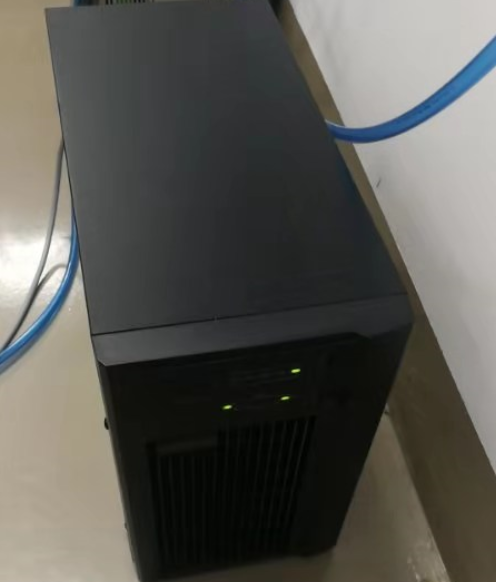

▲圖以蔡司標配SANTAK山特城堡系列3kv為例

03檢查控制柜輸入電壓是否正常

1）針對SPECTRUM、CONTURA、MICURA、DuraMax等使用C99L控制柜的機型

l 確認控制柜電源線已經插在電源上（圖1），且無松動。

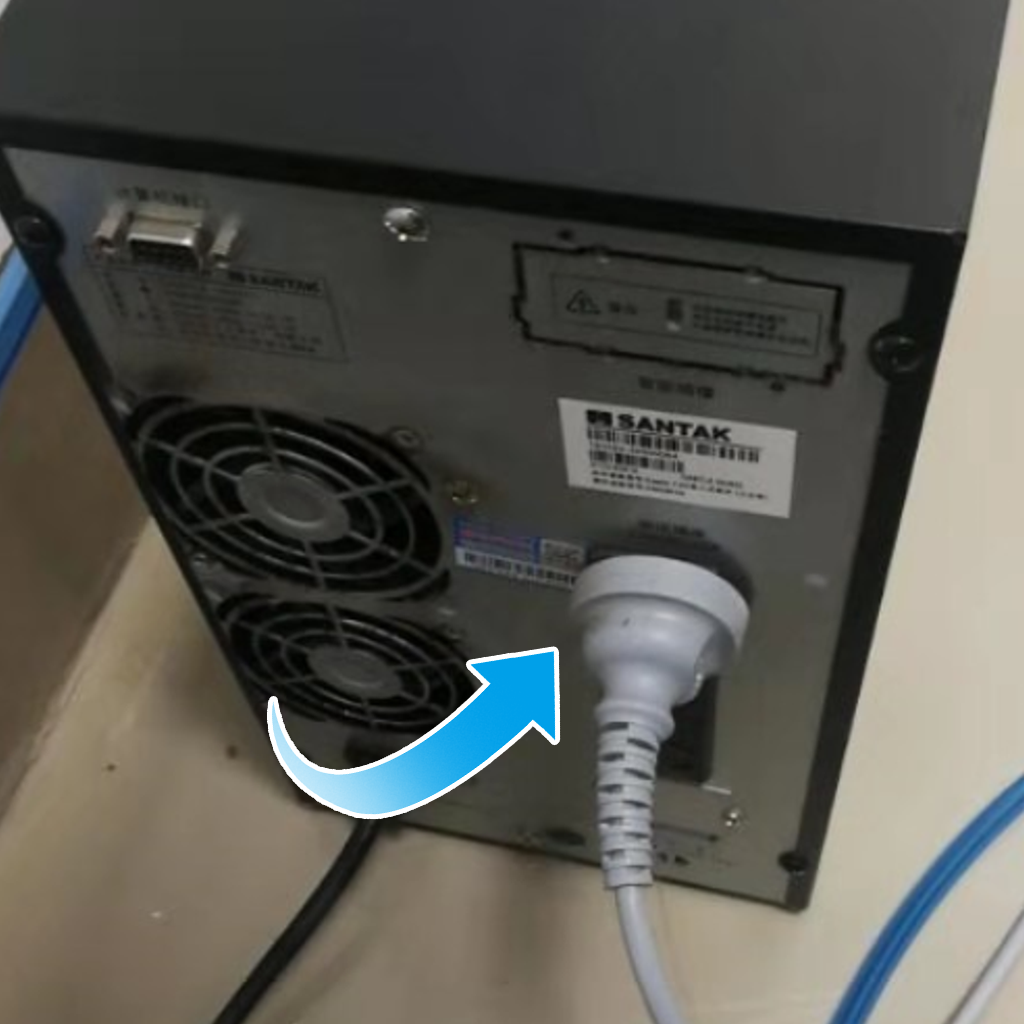

▲圖為UPS上的電源線

l 檢查控制柜內部電源輸入端有無電壓輸入，拔下電源線用萬用表測量電源輸入端電壓。

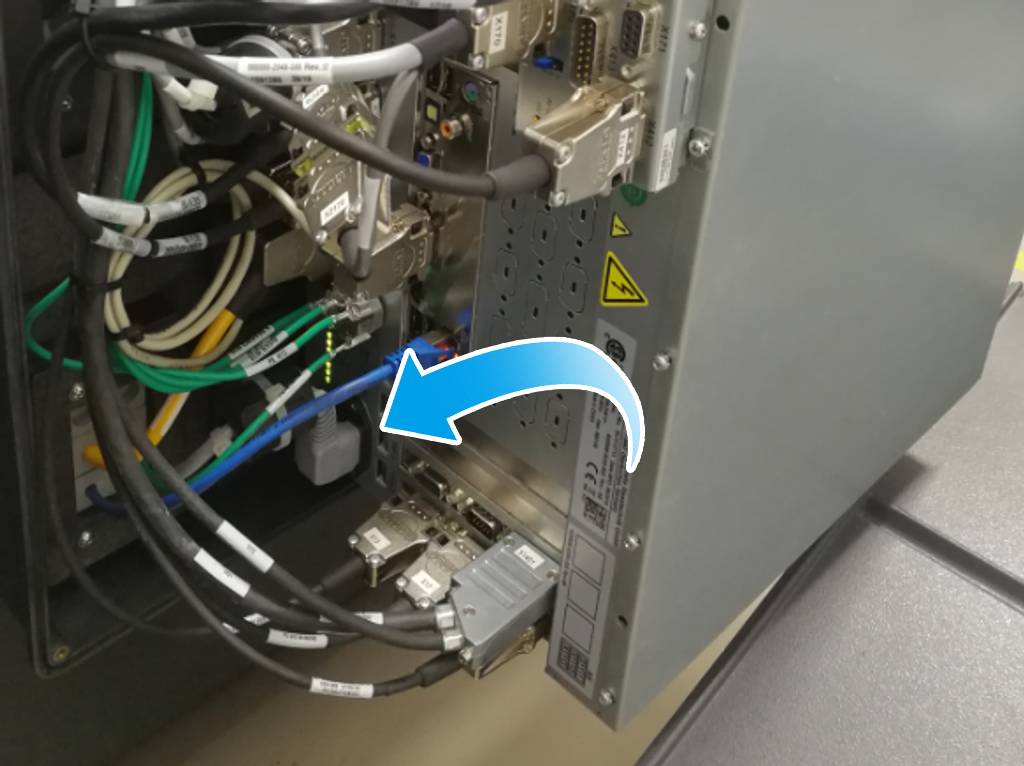

▲圖為C99L電源輸入端（灰白色電源線）

2）針對CONTURA、MICURA、SPECTRUM、CAPTUM、O-INSPECT、O-DETECT等使用C99M控制柜的機型

l 查看引入大理石后方C99M控制柜的電源線，是否正確插在電源插座或UPS插座上，無松動。

▲圖為C99M控制柜

▲圖為UPS插座

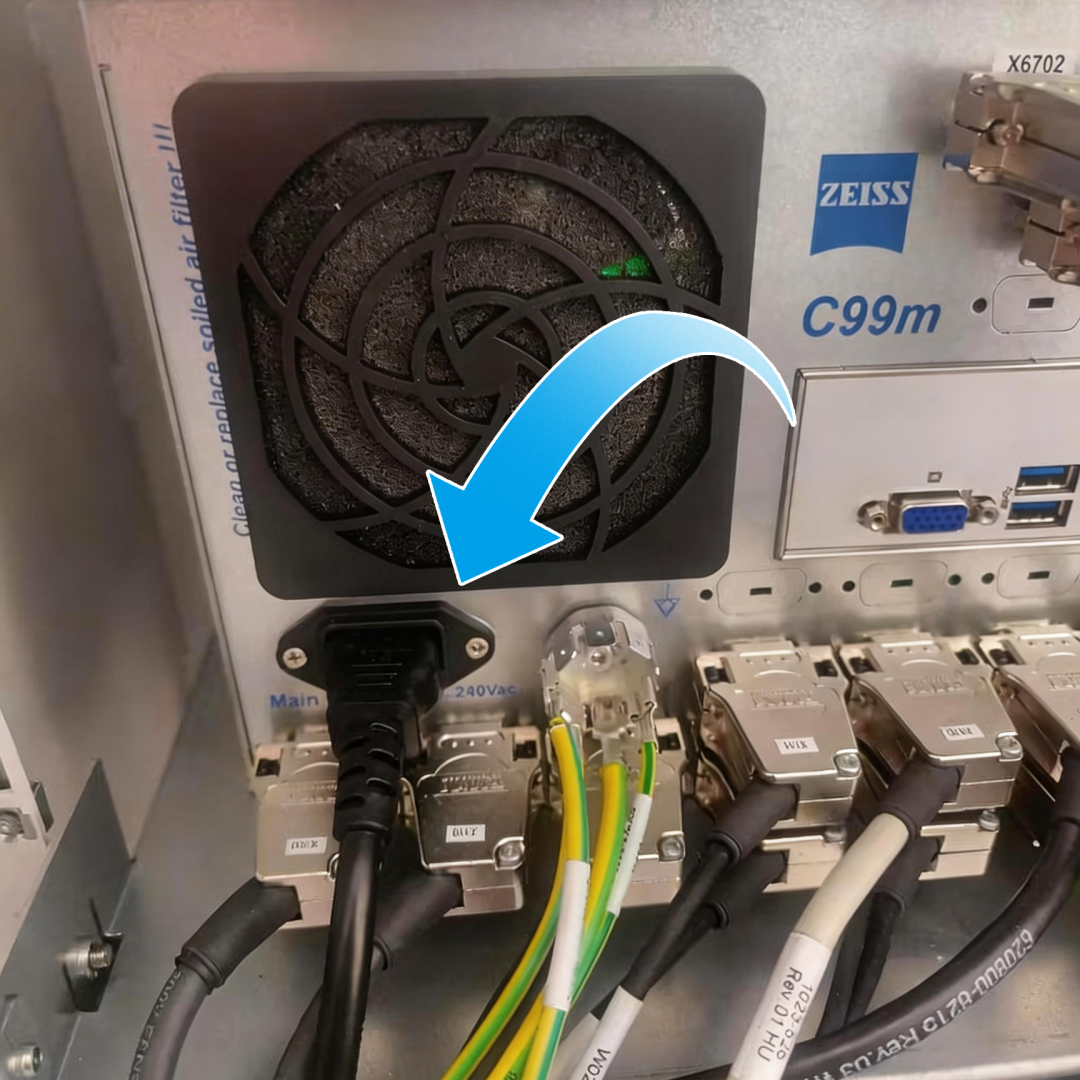

l 檢查控制柜內部電源輸入端有無電壓輸入，拔下電源線用萬用表測量。

▲圖為控制柜內部黑色電源線

3）針對CONTURA、ECLIPSE、VISTA、ACCURA、PRISMO等使用C99N、C99HC控制柜的機型

l 打開控制柜總電源

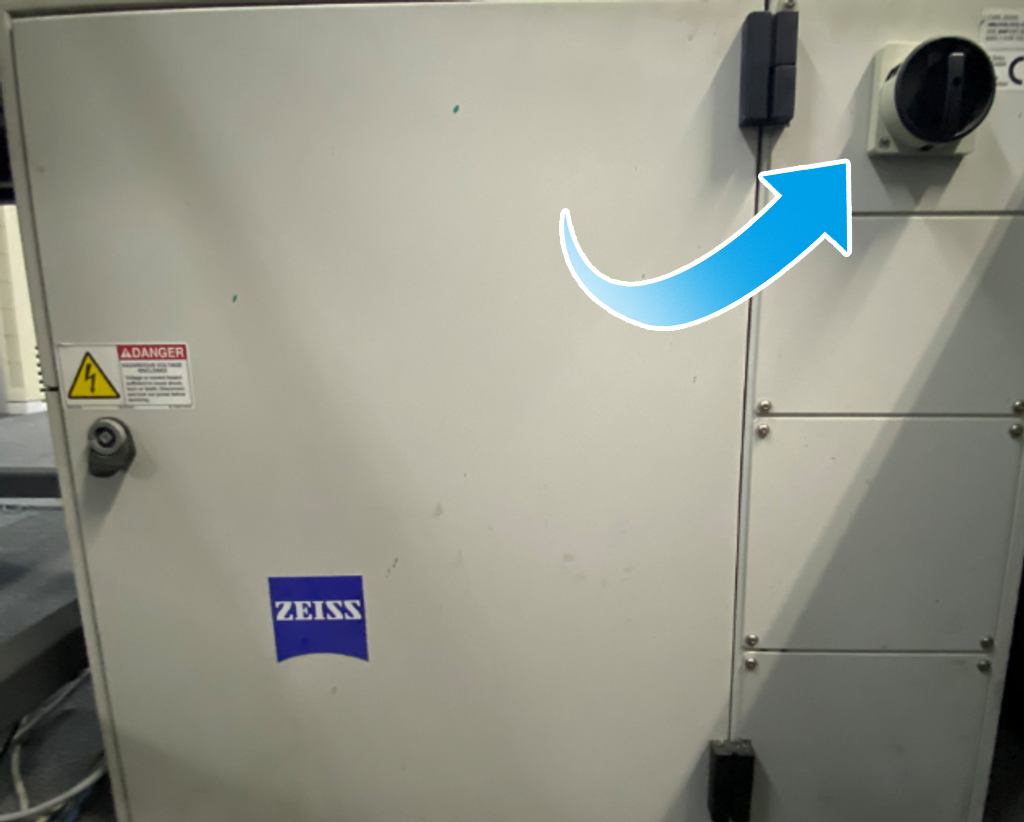

▲圖為控制柜總電源位置

l 檢查控制柜內部電源輸入端是否有電壓輸入

l 用鑰匙打開控制柜門

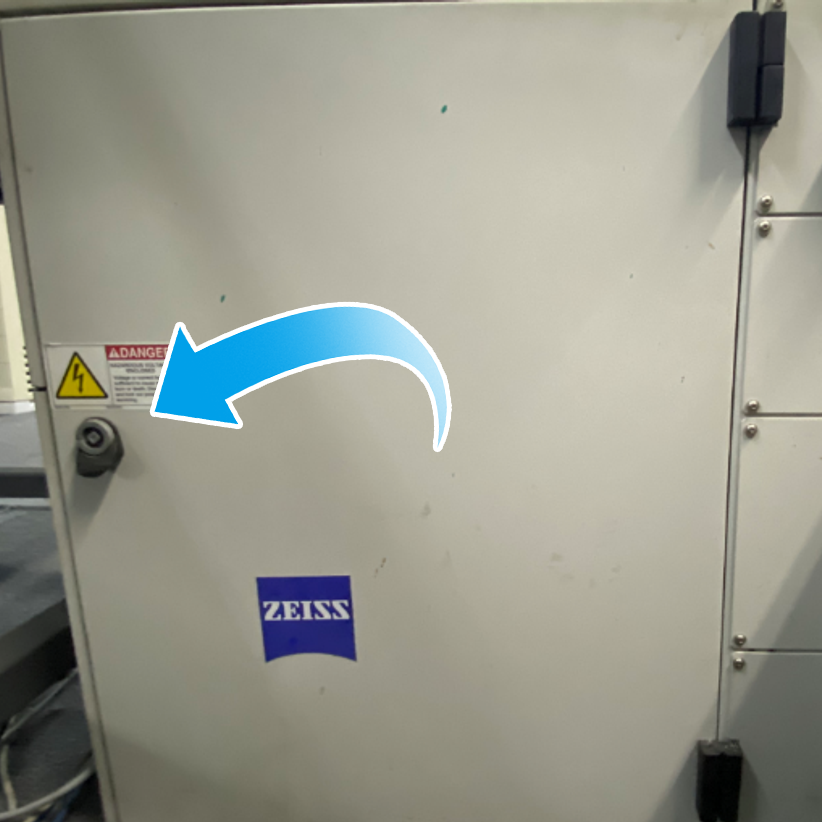

▲圖為控制柜門鎖位置

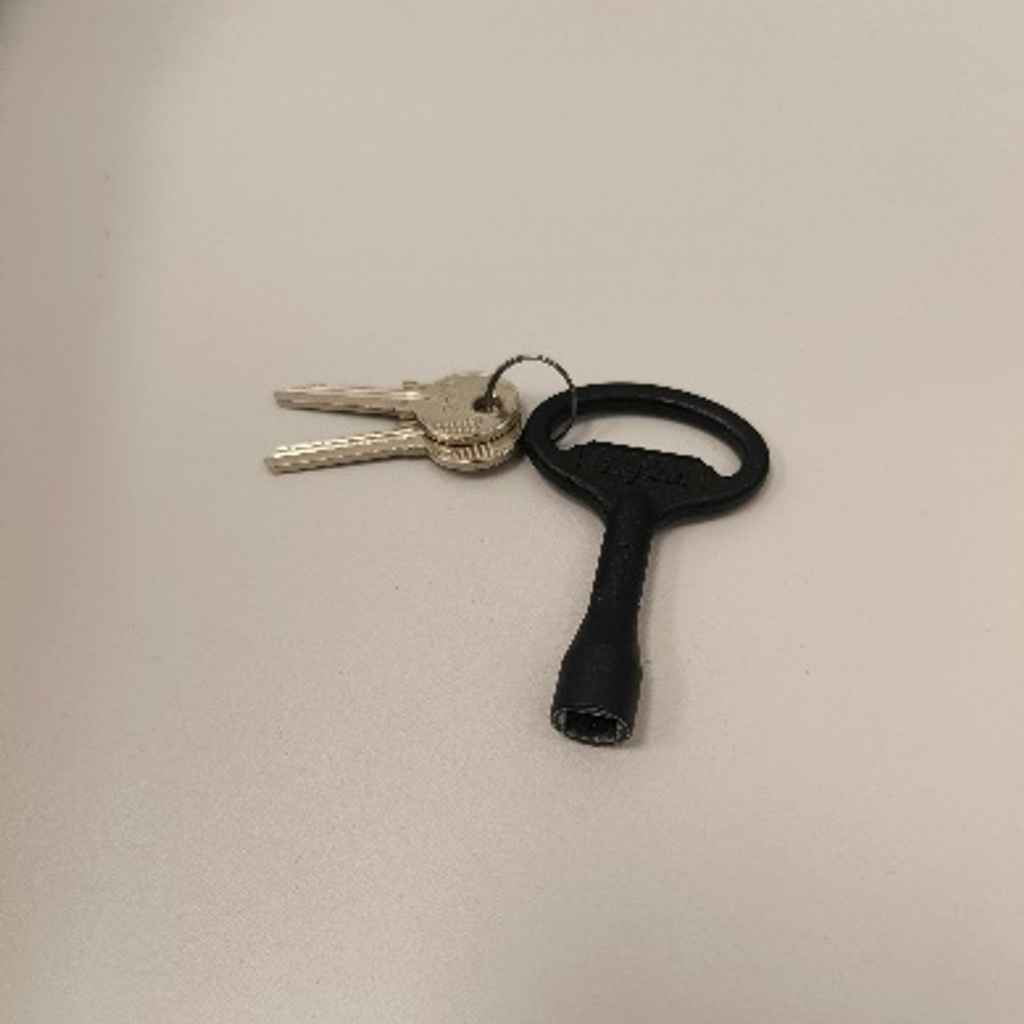

▲圖為控制柜門鎖鑰匙（頭部是方形孔）

拔下電源線，用萬用表測量

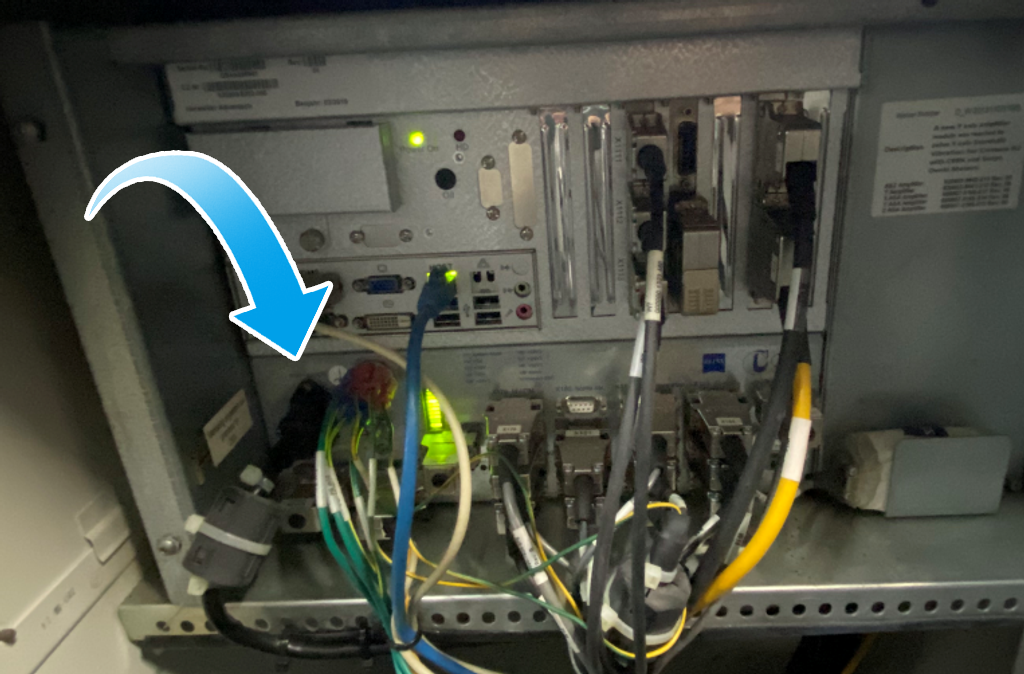

▲圖黑色電源線為C99N控制柜電壓輸入端

04如檢查電源線電壓正常，開機后沒有任何反應，請聯系蔡司熱線服務（400-686-9906）
