在芯片制程不斷微縮、工作電壓持續走低、算力要求指數級增長的今天，電源系統的純凈與穩定已不再是錦上添花，而是系統可靠性的生命線。電源軌上微小的紋波噪聲，足以讓精密的AI算法產生偏差，或使關鍵的汽車控制信號發生誤判。

衡量電源系統抵御這種“干擾感染”能力的關鍵指標，正是電源抑制比（Power Supply Rejection Ratio，簡稱PSRR）。這個參數正成為從消費電子到汽車工業，再到人工智能領域，工程師們選型和評估電源管理方案時不可或缺的“體檢報告”。

何為PSRR？

電源的輸入端暴露在充滿各種電氣噪聲的環境中。這些噪聲可能來自電源自身的開關動作、附近高速數字電路的串?dāng)_，或是時鐘信號的耦合。PSRR量化了電源系統抵御這些輸入噪聲，保持輸出端“健康純凈”的能力。

其定義嚴謹而直觀：PSRR是電源輸入紋波與輸出紋波比值的對數，單位為分貝。

其中Vripple（in）是輸入端的紋波，Vripple（out）是輸出端的紋波。

一個更高的PSRR值，意味著電源擁有更強的“免疫力”，輸出端受輸入端雜亂噪聲的影響更小。在相同的電路設計中，選用PSRR值更高的電源芯片，意味著能得到更“干凈”的電力供應。

PSRR測試應用

PSRR在電源管理芯片（PMIC）中應用廣泛，覆蓋包括電源穩壓器、放大器等器件或電路的性能評估。尤其在當今典型的系統為處理器（如GPUs, SoCs, FPGAs）、高速串行接口（如SerDes，PCIe，USB）、高速并行數據（如DDR、LPDDR、GDDR）以及多路電源同時工作的需要穩定電源供應且對電源干擾抑制力較高的低壓供電場景中，PSRR的測試已廣泛應用于精密工業、汽車電子、醫療設備以及正蓬勃發展的人工智能等行業中。

精密工業在電源穩壓器尤其是在LDO電源電路設計與應用中，對其PSRR性能的測試有助于為精密低壓差電源供應的電源穩定性提供評估參考。如下圖展示的一款用于手機攝像頭、可穿戴設備等上的LDO芯片datasheet上列出的必要的PSRR項目指標。

汽車電子系統中，車規級電源器件必須在振動、溫度變化及復雜電磁環境下萬無一失。PSRR測量是評估這些電源系統能否在嚴苛工況下保持穩定工作特性的關鍵驗證環節，直接關系到功能安全。

醫療設備中，PSRR的測量可以幫助評估電源噪聲對醫療設備精度和穩定性的影響, 以最大程度減少電源噪聲造成的干擾, 確保醫療設備的可靠和 安全以實現精確的讀數和診斷。

AI芯片的工作電壓已呈現極低的電壓供電趨勢，同時又承載著巨大的計算吞吐量。電源軌上任何微小的紋波噪聲，都可能導致計算數據失真、算法出錯，或直接影響功耗管理與能效優化。對于一顆追求極致能效比的AI芯片而言，高PSRR的電源是其穩定釋放算力的基礎保障。

下圖為一款用于AI存儲器LPDDR，其工作電壓低至0.5V，預留給電源的紋波噪聲裕量越來越小。

鑒于其低電壓的電源需求及高吞吐量的特性, 如果要保障其持續運行在高算力的AI應用場景下, 高穩定且對紋波噪聲高抑制能力的電源供應是必要的保障, 如果電源紋波噪聲抑制能力不夠, 會有什么影響呢?

1. 對芯片數據與算法的影響: 電源微小的紋波噪聲可能導致芯片數據失真或芯片算法錯誤, 影響芯片算法的可靠性和準確性;

2. 對功耗管理和能效優化的影響: 芯片系統通常需要大量的計算資源, 功耗管理和能效優化成為關鍵問題。紋波噪聲抑制力差直接影響電源的優化, 降低系統的能效;

3. 對射頻信號處理穩定性的影響:在處理射頻信號以實現通信或感知功能的應用中, 電源紋波噪聲直接影響通信質量并可能導致感知錯誤。

所有這一切使得預留給電源的紋波噪聲裕量越來越低,從而要求高精度的電源紋波噪聲抑制能力 (PSRR) 的測量。

如何精準“診斷”PSRR？

理論上，測量PSRR需要向電源輸入端注入一個掃頻的紋波信號，然后同步精準地測量輸入與輸出端的殘余紋波，并計算得出在整個頻率范圍內的抑制比曲線。

實踐中的挑戰在于“精準”二字。隨著工作頻率提升至兆赫茲范圍，待測的紋波信號可能微小至微伏級別。這要求測量系統本身具備：

■極低的本底噪聲：測試儀器自身的噪聲必須遠低于被測信號，否則將“淹沒”真實數據。

■高分辨率與精度：能夠清晰分辨和測量出微小的電壓變化。

■完整的系統方案：包括純凈的信號源、高保真的注入設備、以及能進行精確數學分析的軟件。

一套不利的測試方案，可能導致測量結果不準，無法真實反映芯片性能，甚至延誤產品研發和上市周期。

泰克科技完整PSRR測試方案

該方案的核心是高性能示波器與專業電源軌探頭的組合。新一代示波器前端采用了創新設計，在測量微小電壓檔位時，其本底噪聲較前代產品顯著降低，為捕捉微伏級紋波提供了可能。專用的電源軌探頭能夠以極低的噪聲和負載效應，從芯片引腳直接提取真實的電源信號。

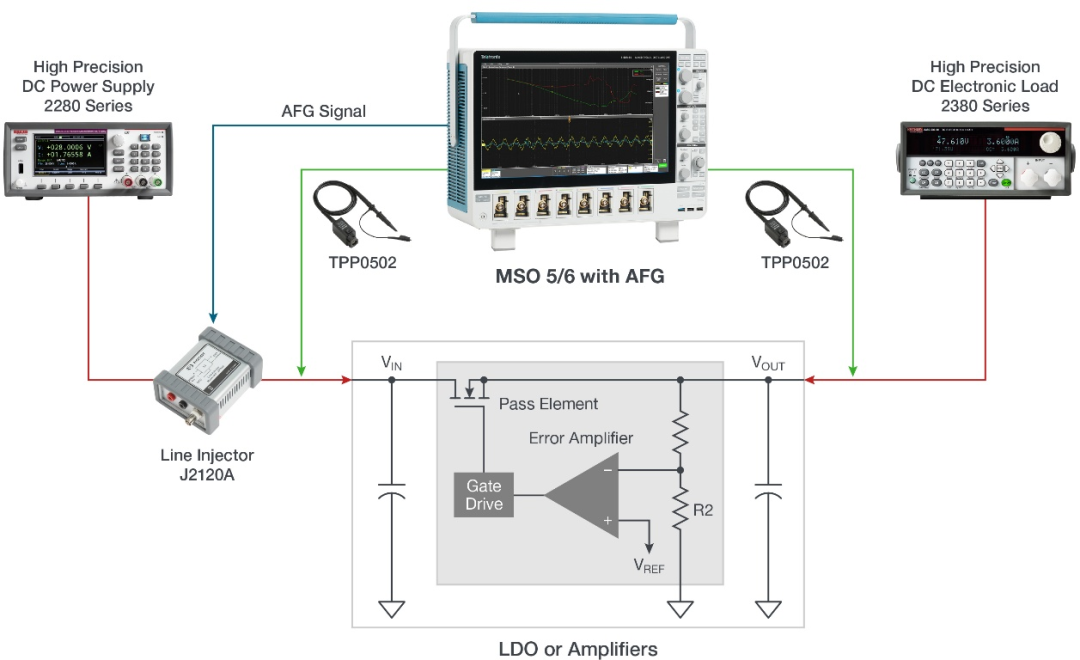

測試時，由示波器內置函數發生器產生所需的掃頻信號，經線性注入器耦合到被測電源的輸入端。隨后，示波器同步采集輸入和輸出端的紋波，并通過內置的PSRR分析功能，自動計算、繪制出完整的PSRR隨頻率變化的曲線。

這套集成化方案將復雜的測試流程簡化，確保了測量的一致性與可重復性。它既能幫助電源芯片設計者精準表征產品性能，生成可靠的數據手冊，也能助力下游系統工程師進行嚴謹?shù)倪x型驗證，從源頭確保最終產品的電源系統穩健可靠。

結語

PSRR作為衡量電源魯棒性的核心指標，其精準測量已成為高端芯片與系統開發中不可或缺的一環。

在通往更智能、更高效、更可靠的電子未來的道路上，對每一毫伏紋波的洞察與控制，都意味著性能邊界的一次拓展。而這，始于一次足夠精準的測量。
