在日常生活與工業應用中，通用充電器無處不在。從為手機、平板續命，到驅動各類小型智能設備，這些默默工作的AC/DC電源適配器(通常輸出5V/12V，電流1A-3A不等)，是連接交流電網與直流電子世界的橋梁。

隨著設備功能日益強大，用戶對充電器的要求也水漲船高：不僅要充電快，還要體積小、發熱低，更要安全可靠。這對其核心——功率轉換器，提出了嚴峻的挑戰。今天，我們就來深入探討一下，如何通過先進的電源管理技術，打造一款兼具高效與緊湊的通用充電器方案。

核心挑戰：效率、尺寸與成本的“不可能三角”

對于中小功率(通常小于36W)的充電器設計，工程師們一直在追求一個平衡：

· 高效率：意味著更少的能量損耗，更低的發熱，從而允許使用更小巧的外殼。

· 小尺寸：需要高集成度的芯片和簡化的外圍電路。

· 低成本：要求方案成熟，BOM(物料清單)精簡。

傳統的充電方案往往難以兼顧三者。而采用原邊反饋控制技術，配合高性能的功率器件，則為破解這一難題提供了理想的路徑。

技術深潛：原邊控制如何實現“小身材，大智慧”?

原邊反饋(PSR，Primary-SideRegulation)技術，顧名思義，是通過檢測變壓器原邊(初級側)的輔助繞組信息，來精確控制輸出電壓和電流，從而省去了傳統方案中光耦和TL431等副邊(次級側)反饋元件。

這帶來的好處是顯而易見的：

1.電路精簡：少了光耦等元件，PCB板面積可以做得更小，BOM成本也得以降低。

2.可靠性提升：減少了元件數量，也就減少了潛在的故障點。

3.易于生產：簡化的電路使得設計和制造門檻更低。

那么，一顆理想的PSR控制器，需要具備哪些特質，才能支撐起一個高效的充電器方案呢?

方案剖析：構建高效緊湊的充電器核心

作為深耕功率電子領域的方案提供商，浮思特科技攜手核心合作伙伴——高性能模擬芯片設計大廠矽力杰，為市場帶來了成熟且性能卓越的解決方案。矽力杰的電源芯片以其高效率、高可靠性和高集成度著稱，完美契合了現代充電器的設計需求。

下面我們以兩款典型的矽力杰反激式穩壓器為例，看看它們是如何在充電器中“大顯身手”的。

方案一：追求極致高壓與可靠性的選擇

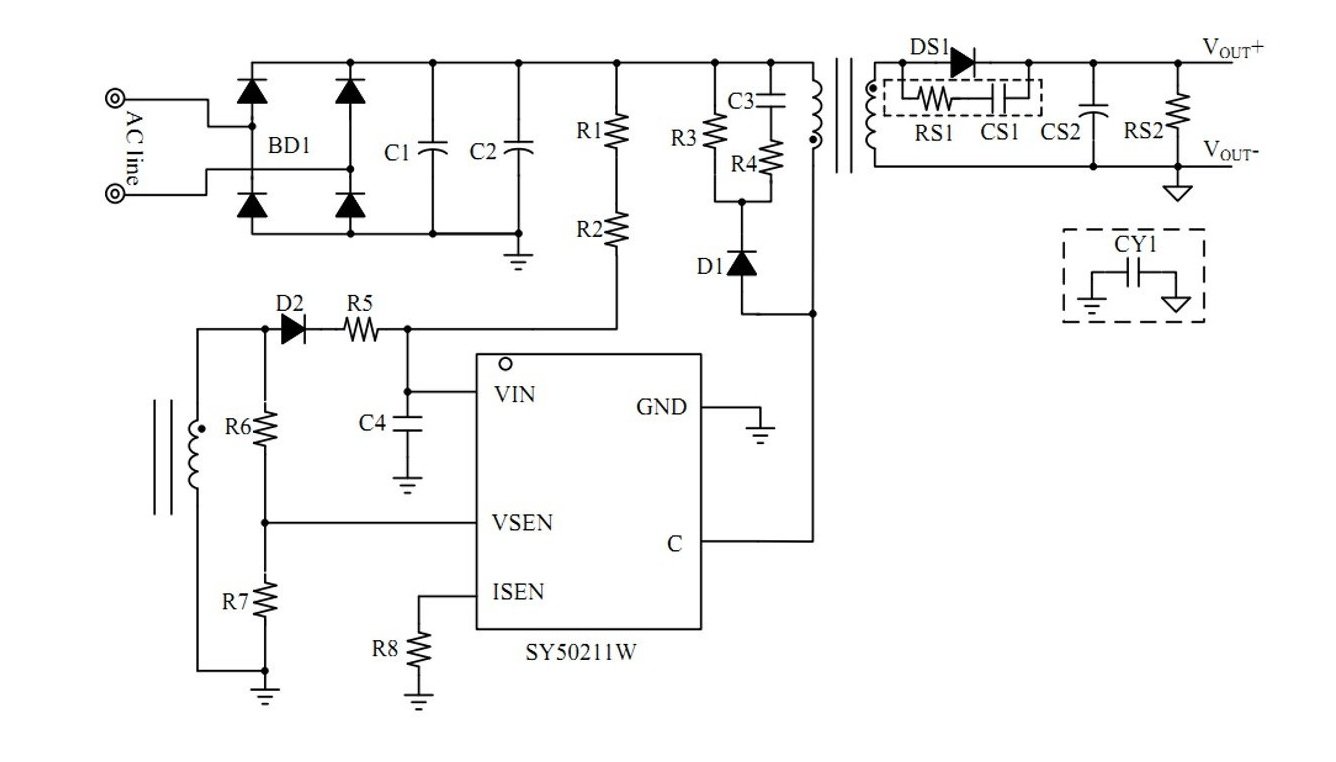

型號：矽力杰 SY50211WAZC

這款芯片是一款集成800V雙極NPN晶體管的高性能原邊控制反激穩壓器。高耐壓的集成器件，使得它在應對電網波動和電壓尖峰時更加游刃有余，為充電器提供了堅固的第一道防線。

· 卓越的調控能力：它在整個工作范圍內都能提供嚴格的恒壓/恒流(CC/CV)調節，確保輸出穩定。

· 高效運行模式：采用準諧振(QR)模式工作，結合PWM/PFM混合控制，有效降低了開關損耗，實現了全負載范圍的高效率。

· 超低待機功耗：空載功耗小于75mW，遠遠超出“能源之星”等國際節能標準的要求，真正實現綠色節能。

· 完善的保護機制：集成了輸出過壓(OVP)、短路(SCP)、過溫(OTP)和過流(OCP)等全方位保護，為充電安全保駕護航。

· 智能特性：內置的電纜補償功能，能有效補償充電線纜上的壓降，確保最終到達設備端的電壓精準無誤，實現更好的負載調節。

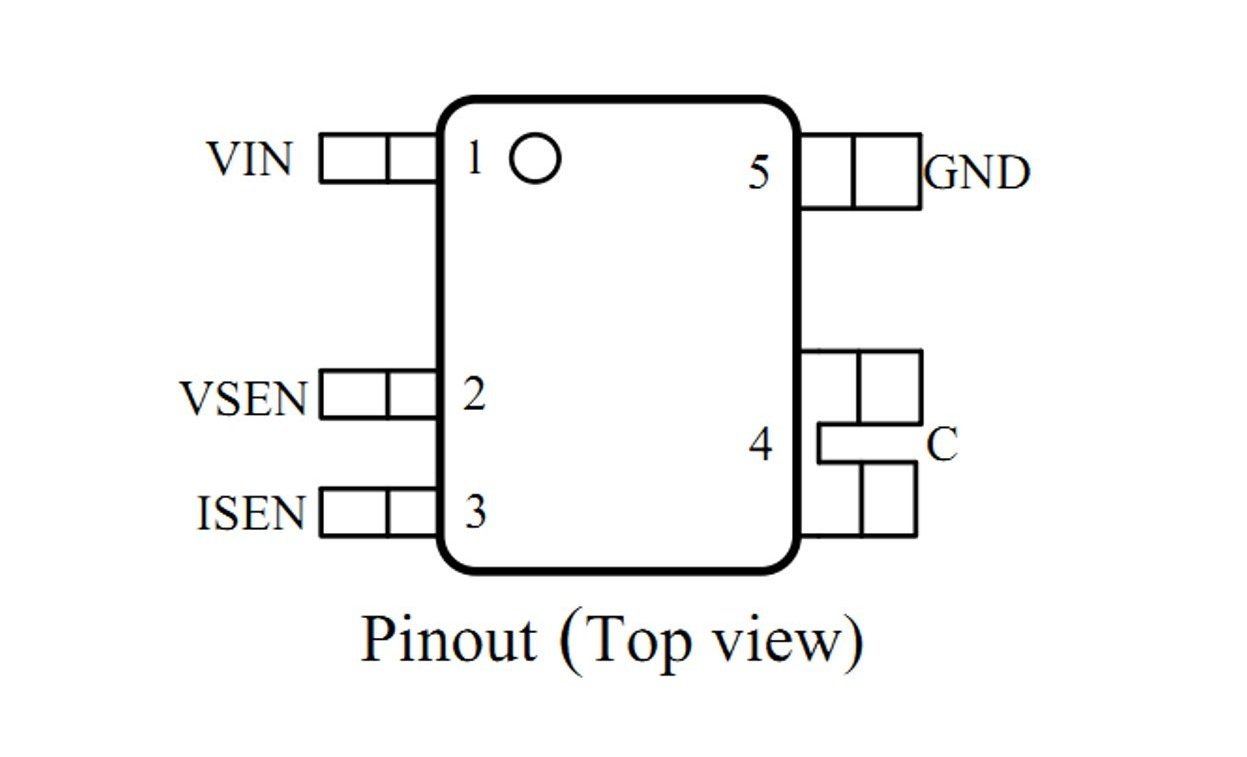

· 小巧封裝：采用SOT335緊湊封裝，進一步節省PCB空間。

方案二：追求高效率與更小體積的優選

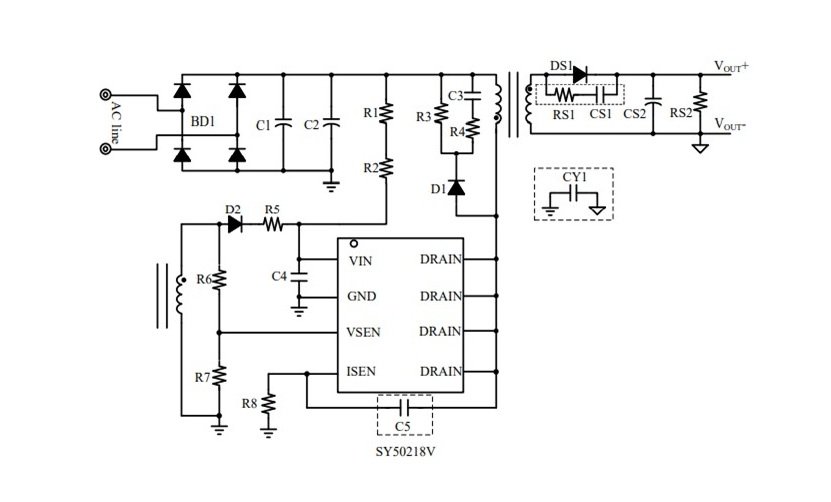

型號：矽力杰 SY50218VFAC

對于追求極致體積和更高開關頻率的設計，SY50218VFAC則提供了另一種可能。它內部集成了650V/1.2Ω的功率MOSFET，將控制器和功率管合二為一，集成度更高。

· 高度集成：內置MOSFET，大大簡化了外圍電路設計，讓充電器尺寸可以做到更小。

· 優異效率：同樣具備QR模式運行和PWM/PFM混合控制，確保高效能轉換。

· 超低功耗：空載功耗表現更為出色，小于50mW，節能效果顯著。

· 更高頻率潛力：最大開關頻率限制為125kHz，為使用更小尺寸的變壓器提供了條件，有助于進一步縮小電源的整體體積。

· 同樣可靠：提供與SY50211WAZC同樣完備的保護功能和電纜補償，安全性與易用性兼得。

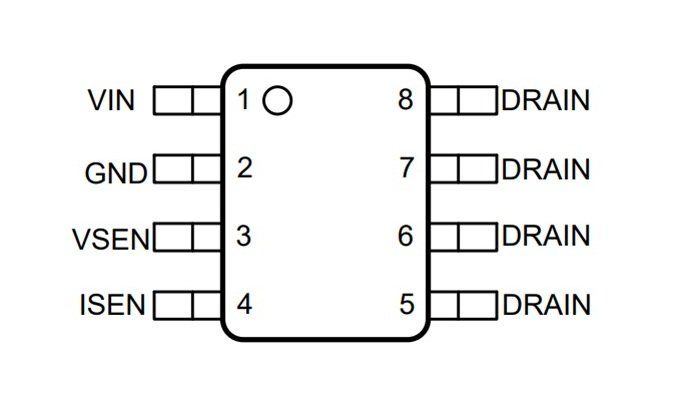

· 標準封裝：采用通用的SO8封裝，方便生產和替換。

作為矽力杰的授權合作代理商，浮思特科技不僅能夠為客戶提供上述高性能的電源芯片，更能提供從選型、設計到調試的全方位技術支持。我們深知，每一個優秀的電源方案，背后都是芯片性能與系統設計的完美結合。

無論是采用SY50211WAZC打造高可靠性的通用適配器，還是利用SY50218VFAC構建極致緊湊的快充頭，我們都能為您提供最合適的器件和最有保障的供貨渠道。

浮思特科技將持續關注功率轉換技術的前沿，與矽力杰等頂尖伙伴一起，為行業帶來更多高效、緊湊、可靠的電源解決方案。如果您對上述方案感興趣，或有任何電源設計方面的疑問，歡迎隨時聯系我們，讓我們共同探索電能的無限可能。
