電子硬件設計領域，這幾年有一個特別明顯的趨勢：工程師們不再只盯著芯片的核心參數，開始對封裝“斤斤計較”了。

這事兒其實挺有意思的。以前大家選達林頓驅動陣列，主要就看能驅動多大電流、耐壓多少，封裝嘛，只要是標準貨，能插進去或者能貼上都行。但現在不一樣了，隨著工業控制板卡越做越小，智能設備越做越薄，PCB上的每一平方毫米都得精打細算。封裝，突然從一個“結構件”變成了決定產品最終形態和性能的關鍵因素。

最近在和同行交流的時候，發現HX2803的達林頓晶體管陣列，特別是它的CPC20封裝版本，在一些對空間和散熱有極致要求的項目中，開始被頻繁提及。正好，我手頭有份關于這款產品的詳細資料，結合一些實際應用中的思考，今天咱們就來深入聊聊這個被許多人忽視，但實際上很有說頭的“小東西”。

從一份規格書看HX2803的“硬實力”

聊封裝之前，咱們得先把芯片本身的底子摸清楚。根據最新的產品規格書（TA=25°C條件下），HX2803系列的核心參數表現得很扎實：

這幾組數據透露了幾個關鍵信息：

1、驅動門檻低，邏輯兼容性好：在輸出300mA電流時，最大僅需3V的輸入電壓就能保證完全導通。這意味著無論是傳統的5V單片機，還是現在主流的3.3VMCU，都可以直接驅動HX2803，省去了額外的電平轉換電路。

2、帶載能力穩，損耗控制得當：350mA輸出時，集電極-發射極飽和電壓典型值只有1.2V。這個“Vce(sat)”越低，芯片自身的發熱和功率損耗就越小，這對于提高系統效率、降低散熱壓力至關重要。

3、保護措施全，鉗位二極管內置：VF這個參數對應的就是內部集成的續流二極管。驅動繼電器、電磁閥、步進電機這類感性負載時，最怕的就是關斷瞬間產生的反向感應電動勢擊穿開關管。HX2803在內部每個輸出端都集成了這個鉗位二極管，直接連到COM引腳，PCB設計時只需將COM端接到負載電源正極，就能給反電動勢提供一個“泄放回路”，無需外部再額外增加二極管，既省空間又降成本。

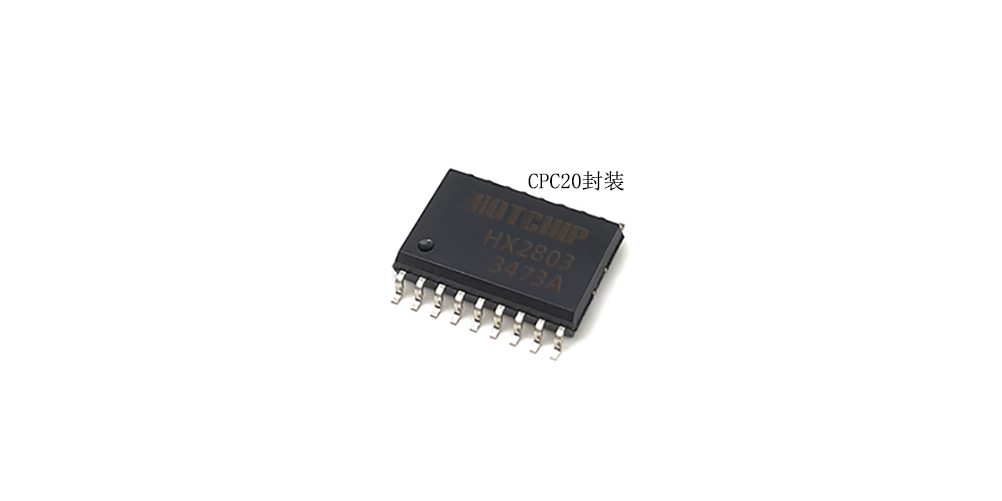

聚焦CPC20封裝：不止是多出兩個引腳

官方資料顯示，HX2803提供SOP18和CPC20兩種主流封裝。之前很多文章詳細解讀過SOP18的對稱美學和小巧精致，那今天咱們就把重點放在這個CPC20封裝上。

很多人第一眼看到CPC20，可能覺得它只是比SOP18多了兩個引腳，尺寸大了一點點。但如果你這么想，可能就錯過了它在某些應用中的真正價值。CPC20封裝體現的是一種“冗余設計”與“熱管理增強”的工程哲學。

1.冗余引腳，強化散熱與載流

我們來看看引腳定義。CPC20封裝在原有功能引腳的基礎上，對關鍵的大電流通路進行了物理上的增強。

電源與地的強化：在SOP18中，共用發射極（接地，E）和共用鉗位二極管端（COM）各只有一個引腳。而在CPC20封裝中，這些關鍵引腳通常會被分配兩個或更多的引腳并聯（例如，多個GND引腳，多個COM引腳）。

這意味著什么？當你讓HX2803驅動較大電流（比如多通道同時工作，或單個通道接近500mA極限）時，電流會從這些并聯的引腳流入或流出。多個引腳并聯，等效降低了接地回路和電源回路的阻抗與電感。更重要的是，這些引腳本身和內部的銅框架相連，更多的引腳意味著有更多的導熱路徑，能夠?qū)⑿酒瑑?nèi)部產生的熱量更快、更均勻地傳導到PCB的銅皮上。這對于提升系統在大電流工況下的長期可靠性，是實實在在的硬件級保障。

2.引腳間距帶來的Layout寬容度

CPC20封裝的引腳間距通常比SOP18要略大一些（具體需參考封裝尺寸圖，但給人的直觀感受是更“舒展”）。這在手工樣板調試或者在高電壓布線時，會帶來不少便利。

爬電距離更易保證：在驅動50V甚至更高電壓的負載時，PCBlayout需要考慮引腳之間的爬電距離。稍大的引腳間距，讓工程師在布線時更從容，可以更輕松地在關鍵引腳間走地線或增加絕緣槽，提升高壓應用的安全性。

走線策略更靈活：特別是對于COM端和GND端需要承載大電流，通常需要走寬線甚至鋪銅。多個并排的寬間距引腳，允許更粗壯的走線直接連接，減少了走線瓶頸。

3.應用場景的延伸：當“大一點”成為優勢

那么，在實際項目中，CPC20封裝的HX2803最適合出現在哪里？

高功率密度的工業I/O模塊：想象一下一個需要控制8路、每路電流都在300-400mA的電磁閥的PLC擴展模塊。SOP18可能因為熱集中在滿載時接近極限，而CPC20憑借其更好的引腳散熱能力，就能在這個“功率密度”區間里游刃有余。它多出來的那一點體積，換回的是更寬的安全工作區和更低的溫升。

電機驅動一體化小板的“主心骨”：在一些微型四軸飛行器或者小型機器人關節的驅動板上，需要驅動小型直流電機或步進電機。HX2803的8個通道可以靈活配置成兩路H橋（每個H橋用4個通道），或者多路單向驅動。CPC20封裝良好的散熱特性，能在有限的板子空間內支撐起電機頻繁的正反轉和堵轉電流沖擊。

汽車電子與惡劣環境：雖然標準HX2803不一定都過車規，但其設計理念類似。在震動、溫差大的工業現場，表面貼裝的CPC20比插裝元件更抗震。而其增強的引腳設計，有助于在PCB受到冷熱沖擊時，緩解焊點由于熱膨脹系數不匹配所承受的應力，延長焊點壽命。

真實的設計邏輯：你選的不只是封裝

說到這里，我想表達一個觀點：選擇SOP18還是CPC20，沒有絕對的優劣，只有最合適的匹配。這不是一句空話。

如果你的設計是一個高度集成、對單板厚度和元件高度有嚴苛要求的傳感器采集器，所有通道電流都控制在200mA以下，那么SOP18的小巧就是你的最佳選擇。

但如果你的設計是一個強調驅動余量、需要長期在高溫環境或接近滿載工況下穩定運行的工業控制板，那么CPC20多出來的那兩個引腳（實際是增強的框架和散熱路徑），就是工程師留給系統穩定性的“安全冗余”。

這種冗余，在工程上往往比理論計算的極限更有價值。

從規格書上看，HX2803本身具備了優秀的驅動能力（50V/500mA）、低輸入電流要求（方便直連MCU）以及完善的保護（內置鉗位二極管）。而CPC20封裝，則是將這些“內在實力”以一種更從容、更穩健的方式，在物理層面釋放出來。

藏在引腳里的工程智慧

當你再拿到一塊搭載著HX2803CPC20封裝的電路板時，或許可以多留意一下那些看似“多余”的引腳。它們不是簡單的重復，而是一種深思熟慮的設計語言。它們訴說著如何在有限的PCB空間里，平衡驅動能力、熱量管理和長期可靠性之間的關系。

在電子元器件小型化浪潮不可逆轉下，能有像CPC20這樣，愿意為“穩定”和“冗余”多留出一點空間的封裝，其實是硬件工程師的一種幸運。它讓我們在面對復雜的工業現場和嚴苛的負載要求時，手里多了一張可以打的“底牌”。

希望這篇文章，能為你下次選擇達林頓驅動芯片時，提供一個不一樣的思考維度。如果你在項目中實際使用過CPC20封裝的HX2803，也歡迎分享你的真實體驗和心得。
