逆變器

電動車里的「電能指揮家」

在上篇中，我們已經了解了：逆變器在車輛中承擔著連接動力電池與驅動電機的重要角色，在驅動與能量回收過程中實現電能的雙向轉換。

那么接下來更進一步的問題是——直流電，是如何被轉換成驅動電機所需的三相交流電的？

本篇，我們將從電路構成與運行原理入手，繼續展開說明。

逆變器由什么組成？

為了輸出能夠驅動電機的交流電，無論是 HEV（混合動力汽車） 還是 BEV（純電動車），逆變器通常采用由 IGBT 與二極管構成的電橋電路，形成三相輸出。通過對這些半導體開關進行控制，系統便可以按照控制要求生成所需的交流電。

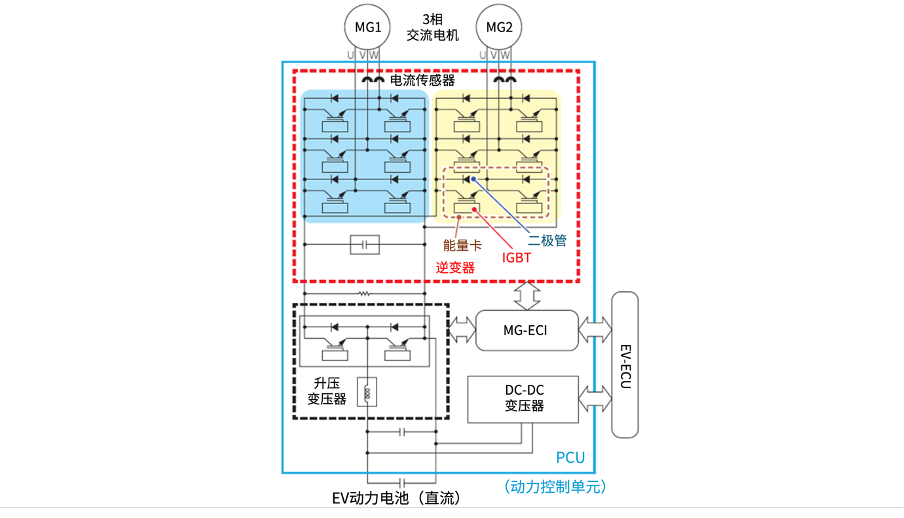

【HEV車】

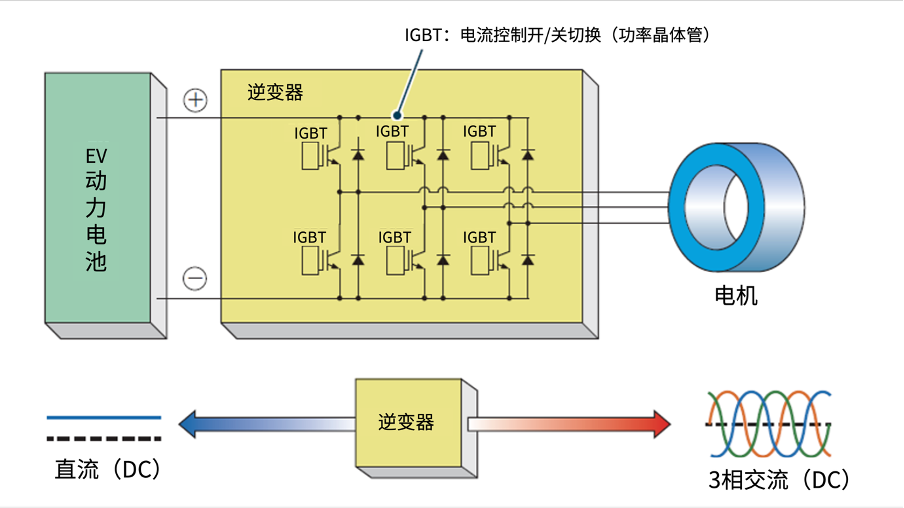

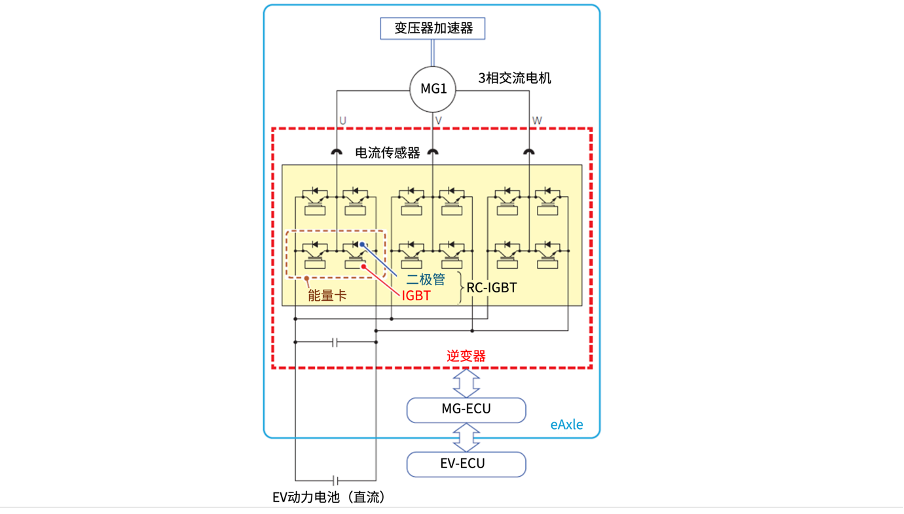

【BEV車】

【拓展理解】

IGBT 是什么？

IGBT（絕緣柵雙極型晶體管）是一種通過輸入電壓控制輸出電流的半導體器件。它具備：

高輸入阻抗

低驅動功率

可承受高電壓、大電流

因此在新能源汽車等需要大功率控制的場景中被廣泛采用。

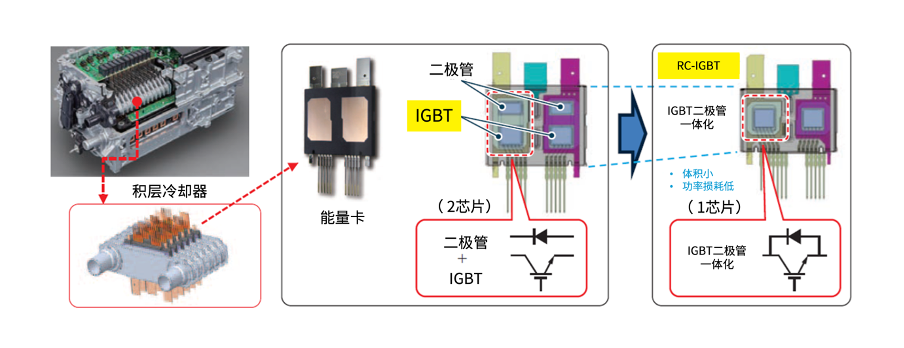

能量卡：功率器件的集成形態

在逆變器中，IGBT 芯片與二極管芯片通常會被組合在一起，形成模塊化的結構，這就是能量卡。

在該結構中，能量卡以插片形狀安裝在積層冷卻器上。通過這種方式，可以在有限空間內實現緊湊布局，同時兼顧電氣連接與散熱需求。

【拓展理解】

RC-IGBT

近年來，將 IGBT 芯片與二極管芯片進一步集成為一體的RC-IGBT（逆向導通型 IGBT）逐漸得到應用。這種結構帶來的變化包括：

模塊體積減小

導通損耗降低

同時，從熱管理設計角度看，RC-IGBT 有助于改善器件的熱阻表現，從而有助于提升逆變器運行時的效率與穩定性。

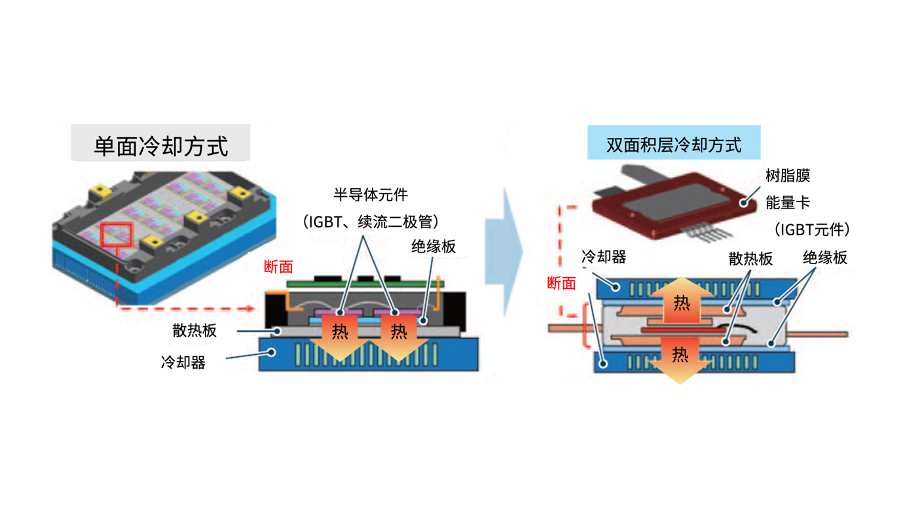

高頻開關之下，如何控制溫度？

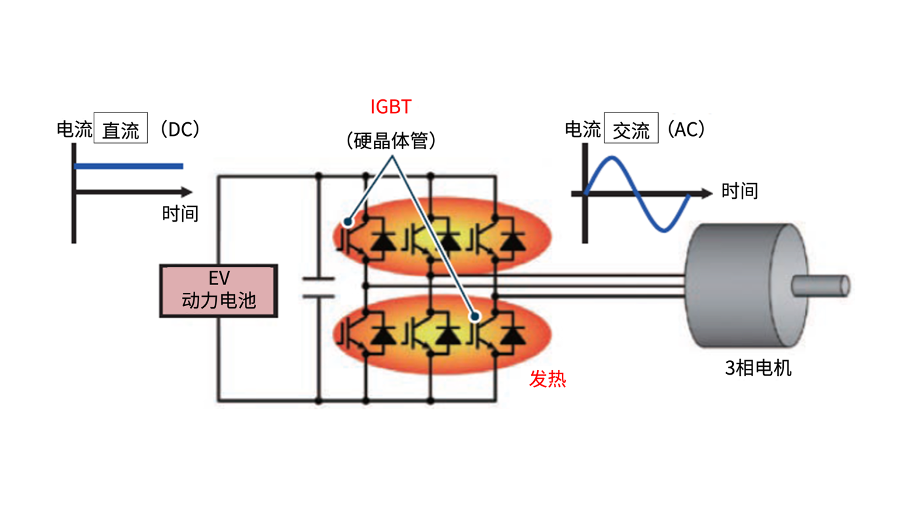

在運行過程中，IGBT 通過高頻脈沖進行電流轉換，不可避免會產生熱量。為了抑制半導體元件溫度上升，需要配套有效的冷卻方式。

目前常見的做法是采用雙面積層冷卻。在這種結構中，集成 IGBT 的能量卡被夾在積層冷卻器中間，通過從雙面同時冷卻散熱，不僅能夠提升冷卻效率，也為功率密度的提升提供了條件。

逆變器如何完成電能轉換？

三相逆變器通常至少由 6 個 IGBT 構成。通過這些器件的開與關，電流的方向和大小會被不斷改變，從而實現直流電與三相交流電之間的相互轉換。為了便于理解，我們分幾個階段來看。

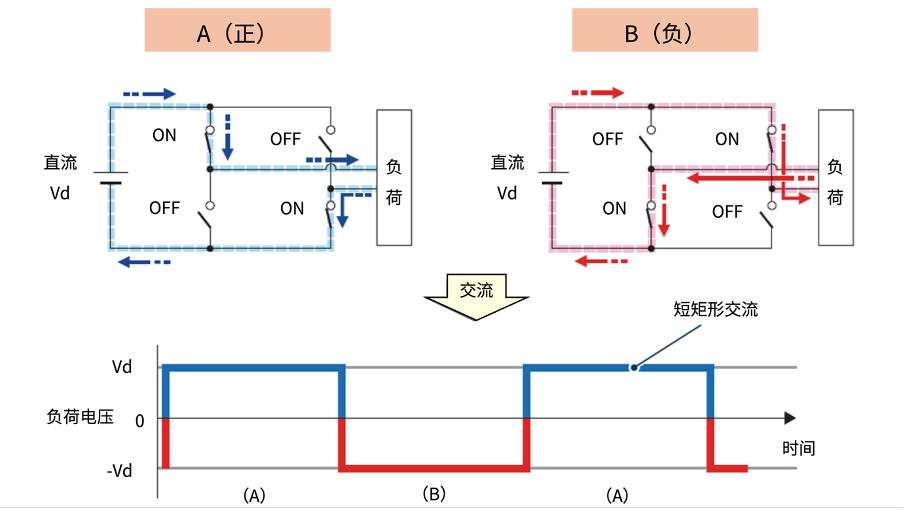

01矩形波交流

通過4個IGBT的開關動作改變電流方向，可以得到最基礎的交流波形——矩形波。

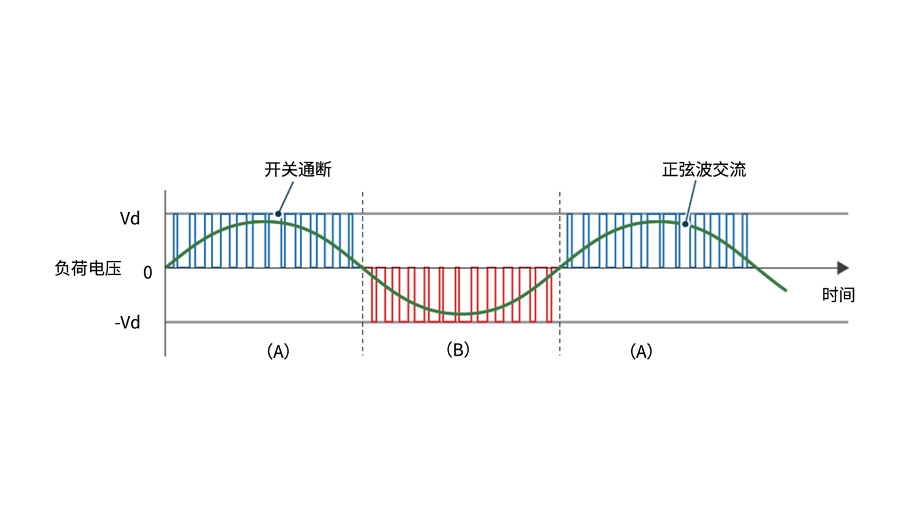

02正弦波交流

如果在矩形波的基礎上，進一步提高開關頻率，并調節每一次導通的時間，輸出波形就能夠接近正弦波。這種連續改變脈沖寬度的方法，被稱為 PWM（脈沖寬度調制）。

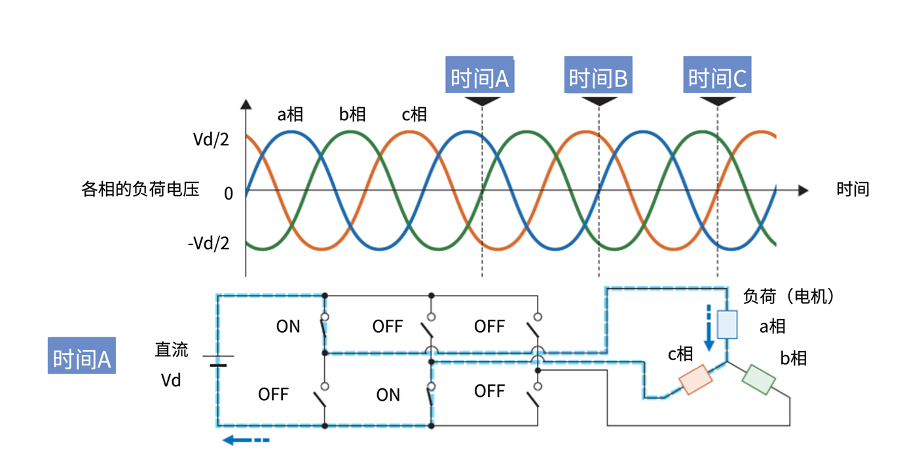

03正弦波三相交流

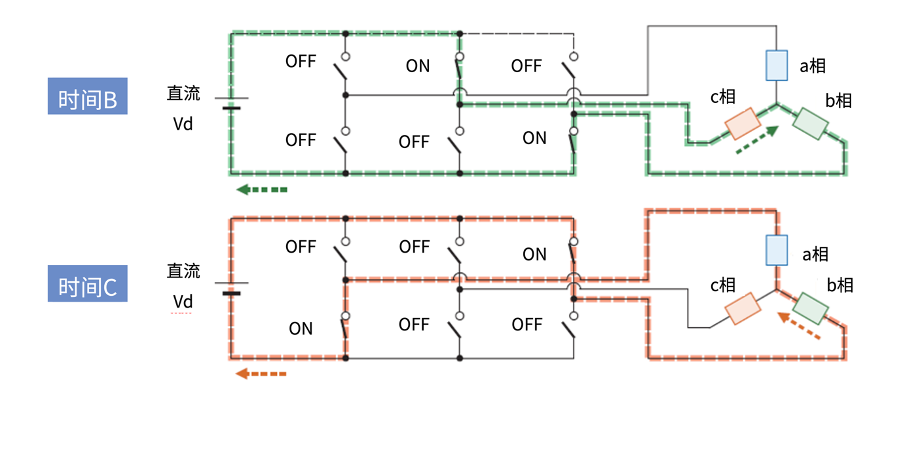

在正弦波交流轉換的基礎上，當 6 個 IGBT 協同工作時，就可以生成相位彼此相差 120° 的三相正弦波電流，用于驅動電機旋轉。

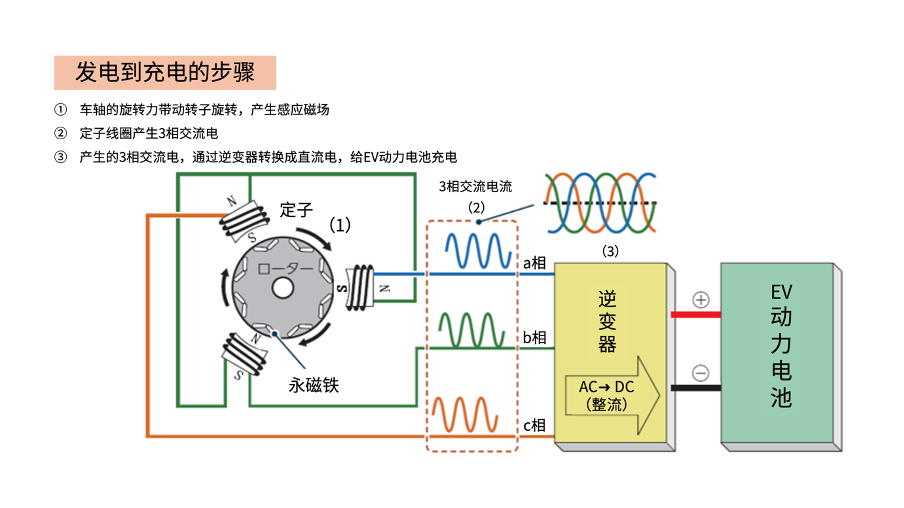

減速時，能量如何被回收？

當車輛減速或制動時，電機轉而利用機械能進行發電。

隨后，逆變器會將產生的交流電轉換為直流電，再為動力電池進行充電。這一過程，就是逆變器在能量回收工況下的工作方式。

寫在最后

通過本篇，我們進一步了解了：

逆變器的電路構成

功率器件的集成方式

散熱結構的重要性

以及三相交流電的生成原理

這些能力共同支撐了車輛在各種行駛狀態下的穩定運行。
