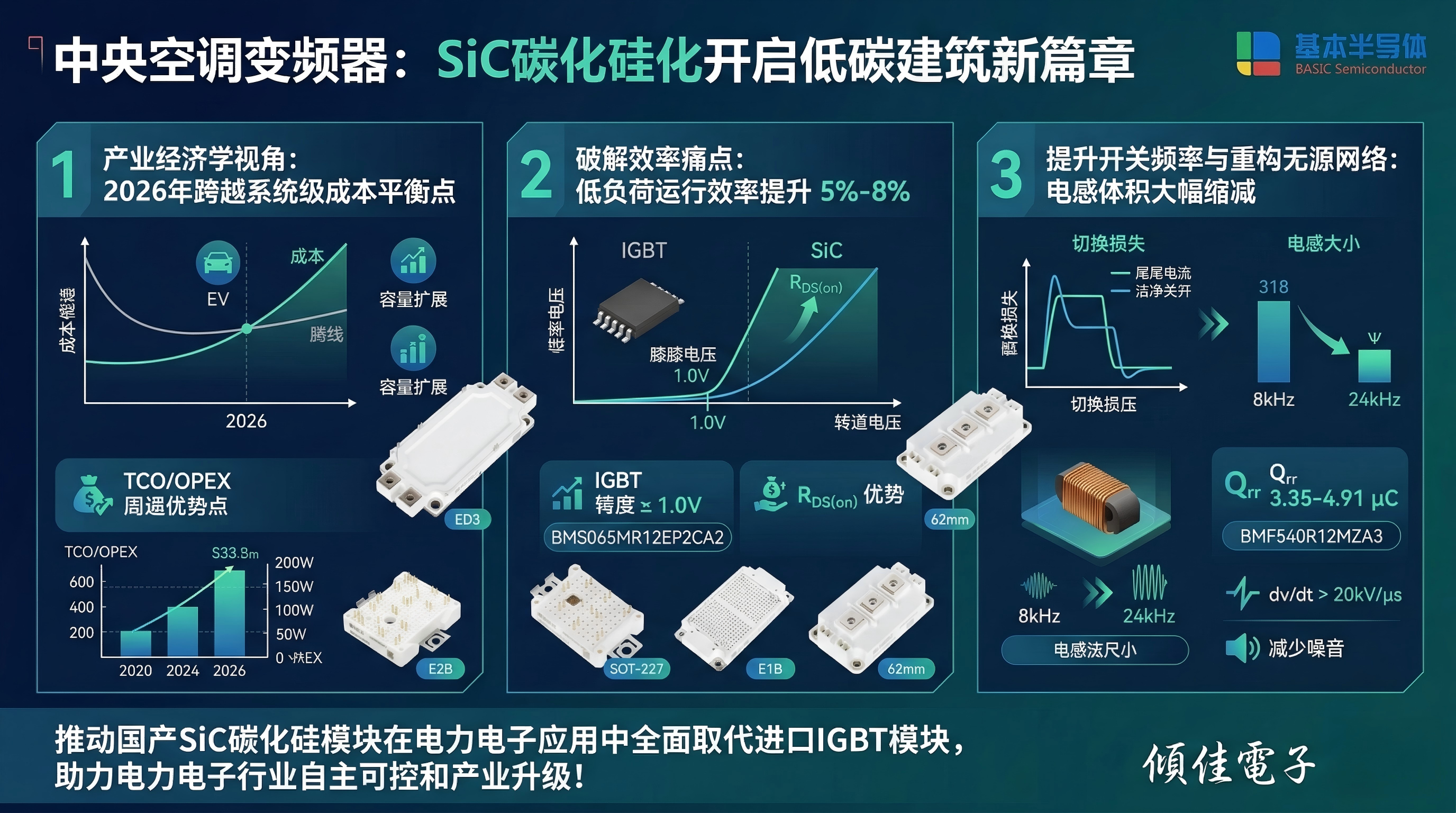

中央空調變頻器：SiC碳化硅化開啟低碳建筑新篇章

引言：商用建筑能效挑戰與寬禁帶半導體的歷史性機遇

在全球應對氣候變化、致力于實現凈零排放的宏觀經濟與政策背景下，建筑環境的能源消耗問題已成為各國實現碳中和目標的重點攻堅領域。綜合產業研究與能源部門的統計數據表明，在典型的現代商業建筑與工商業樓宇中，暖通空調（HVAC）系統占據了全樓總電力消耗的百分之四十左右。作為調節室內微氣候的核心樞紐，中央空調系統的能效水平直接決定了整棟建筑的碳足跡與全生命周期運營成本。然而，在過去的數十年中，主導 HVAC 變頻驅動系統（Variable Frequency Drives, VFD）的核心功率半導體器件一直依賴于傳統的硅（Si）基絕緣柵雙極型晶體管（IGBT）。隨著全球節能標準的日益嚴苛以及對設備緊湊化要求的不斷提升，硅基器件在開關頻率、導通損耗、開關損耗以及熱管理等方面已逐漸逼近其材料特性的物理極限。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

在這一技術瓶頸期，以碳化硅（SiC）為代表的第三代寬禁帶（Wide Bandgap, WBG）半導體材料憑借其顛覆性的物理特性，正在重塑電力電子行業的技術邊界。碳化硅材料具有十倍于硅的臨界擊穿電場、三倍的材料帶隙以及極高的熱導率。將 SiC MOSFET 引入中央空調變頻器，絕不僅僅是簡單的元器件替換，而是一場系統級的工程革命。研究表明，在工商業樓宇節能領域，基于 SiC 的變頻技術正處于爆發的臨界點，預計將在2026年全面跨越與傳統硅基方案的成本平衡點。

SiC MOSFET 的廣泛應用徹底釋放了變頻器在高頻運行方面的潛力，其顯著提升的開關頻率直接導致了直流母線電容、濾波電感等龐大的無源磁性元件體積的大幅縮減。更為核心的突破在于，SiC 器件獨特的單極型導通機制消除了 IGBT 固有的拐點電壓懲罰，使得空調在最常處于的低負荷（部分負荷）運行工況下，實現了百分之五至百分之八的系統級效率躍升。這種在輕載工況下的極致能效表現，完美契合了現代綠色建筑評價體系對綜合部分負荷性能指標（IPLV）的苛刻要求，使得 SiC 變頻器正式成為獲取高等級綠色建筑認證的關鍵硬件指標。

傾佳楊茜將基于深度的半導體物理機制、系統級電力電子拓撲結構以及產業經濟學視角，結合基本半導體（BASiC Semiconductor）旗下先進的 Pcore? 12 EP2 系列（如 BMS065MR12EP2CA2）與 ED3 系列（如 BMF540R12MZA3）工業級碳化硅模塊的技術數據，全面、系統、詳盡地剖析中央空調變頻器 SiC 化的底層邏輯、技術紅利及其對低碳建筑發展的深遠影響。

產業經濟學視角：2026年跨越系統級成本平衡點

技術的大規模商業化落地，最終取決于其經濟可行性。長期以來，碳化硅晶圓的高昂制造成本、復雜的長晶工藝以及嚴苛的封裝要求，導致 SiC MOSFET 的單管或模塊采購成本顯著高于成熟的 Si IGBT。這種純粹的物料清單（BOM）成本劣勢，曾是阻礙商用 HVAC 制造商全面轉向 SiC 技術的主要壁壘。然而，產業界的多項權威預測與市場動態均指向一個明確的時間節點——2026年，基于 SiC 的工商業變頻技術將正式跨越成本平衡點。這一歷史性拐點的形成，是多維產業共振的必然結果。

產業共振的最強勁驅動力來源于全球新能源汽車（EV）市場的爆發。為了追求更長的續航里程和更快的充電速度，全球主流汽車制造商正在集體向 800V 甚至 900V 高壓電氣架構遷移，這極大地刺激了對 1200V 等級 SiC 牽引逆變器的海量需求。這種由電動汽車行業主導的超大規模需求，迫使上游半導體制造企業投入巨額資本（CapEx）進行產能擴張。隨著 200mm（8英寸）碳化硅晶圓制造產線的逐步投產和良率的穩步爬升，碳化硅芯片的單位面積制造成本正在以極快的速度下降。至2026年，這種規模經濟效應將無縫外溢至工業電機驅動和商用暖通領域，使得工業級 SiC 模塊的采購成本大幅降低，為成本平衡奠定基礎。

在評估成本平衡點時，必須摒棄單一器件比價的思維，轉而采用系統級成本（System-Level Cost）與總體擁有成本（TCO）的評估模型。在系統級制造成本方面，SiC 技術的引入引發了多米諾骨牌式的成本削減效應。由于 SiC MOSFET 的導通損耗和開關損耗極低，變頻器在運行過程中產生的熱量大幅減少，這使得系統設計人員可以大幅度縮減散熱器的體積與重量，甚至在某些功率段將昂貴且復雜的液冷系統降級為簡單的風冷系統。此外，SiC MOSFET 支持的超高開關頻率，使得系統中的濾波器、電感器等無源磁性元件的感值需求直線下降，不僅節省了大量的銅材和高頻磁芯材料成本，還大幅縮小了控制柜的占地面積和整機重量。到2026年，這些在散熱系統、無源元件、機械結構件以及物流運輸上節省的成本，將足以完全抵消 SiC 半導體器件本身的溢價，實現初裝資本支出（CAPEX）的平價。

從全生命周期的運營支出（OPEX）來看，成本平衡點實際上早已被跨越。商用中央空調系統的服役壽命通常長達十五至二十年。實地運行數據表明，采用 SiC 模塊的工業電機驅動系統能夠將 HVAC 系統的總體能源消耗削減約百分之十八。在當前全球能源價格持續高企的宏觀背景下，這種系統級的效率提升將直接轉化為逐月累加的巨額電費節省。對于樓宇持有者和設施管理者而言，即便初期投資略高，極短的投資回報周期（ROI）也使得 SiC 變頻器成為財務模型上的絕對優選方案。因此，2026年的成本平衡點不僅標志著制造業成本的跨越，更宣告了碳化硅技術在商業邏輯上的徹底閉環。

破解效率痛點：低負荷運行效率提升 5%-8% 的物理機制

在探討中央空調變頻器的能效時，必須深刻理解 HVAC 系統的真實運行工況。與始終滿功率運行的工業伺服電機不同，商用建筑的暖通空調系統具有極強的季節性和時間段波動性。美國國家建筑科學研究院（National Institute of Building Sciences）的整幢建筑設計指南指出，大多數商用 HVAC 系統在超過百分之五十的設計時間里，均處于部分負荷（Part-load）或低負荷狀態，真正需要設備在極端工況下滿負荷運轉的時間往往只占全年運行時間的百分之二左右。因此，變頻器在低負荷、低電流區間的能量轉換效率，才是決定整個中央空調系統全年綜合能效的勝負手。正是在這一核心區間，SiC MOSFET 展現出了相較于傳統 IGBT 提升 5%-8% 的統治級優勢。

這一效率躍升的根源，深深植根于兩種半導體器件截然不同的底層載流子輸運機制。傳統的 IGBT 是一種雙極型器件，其內部結構包含一個 PN 結。當 IGBT 處于正向導通狀態時，必須首先克服 PN 結的內建電勢（通常在 0.7V 至 1.0V 之間），這就是所謂的“拐點電壓”（Knee Voltage）。這意味著，無論流過 IGBT 的負載電流多么微小，器件兩端始終存在一個幾乎恒定的電壓降。在中央空調處于低負荷巡航（例如夜間或溫差較小的春秋季節）、電機只需極小電流維持轉速時，IGBT 的導通損耗（由恒定壓降乘以小電流決定）在系統總輸入功率中占據了極不相稱的高比例，導致系統效率在輕載區呈現斷崖式下跌。

相比之下，SiC MOSFET 屬于單極型多數載流子器件，其導通機制依賴于反型層溝道的電阻特性，物理上完全不存在 PN 結的拐點電壓。在正向導通時，SiC MOSFET 表現為一個純粹的線性電阻，即導通電阻（RDS(on)?）。此時，其導通壓降僅僅是負載電流與導通電阻的乘積（VDS?=ID?×RDS(on)?）。在低負荷、低電流工況下，這個壓降會隨著電流的減小而呈線性且急劇地下降，往往只有幾十毫伏，遠遠低于 IGBT 的拐點電壓。

以基本半導體（BASiC Semiconductor）專為商用 HVAC 等領域設計的 Pcore? 12 EP2 系列 BMS065MR12EP2CA2 模塊為例。該 1200V/25A 模塊在 25°C 結溫下，在柵極電壓為 18V 時，其芯片級典型導通電阻僅為 65 mΩ。假設在低負荷工況下流過模塊的電流僅為 5A，SiC MOSFET 產生的導通壓降僅為 0.325V；而同等規格的硅基 IGBT 即使在極小電流下，其集電極-發射極飽和壓降（VCE(sat)?）仍將不可避免地維持在 1.0V 以上。這種沒有拐點電壓的純電阻特性，使得 SiC 變頻器在低頻低負荷區間徹底消除了無效的電能虛耗，實現了傳導損耗的大幅削減。

除了靜態導通損耗的革命，SiC MOSFET 在動態開關損耗（Switching Loss）層面的優勢同樣是實現 5%-8% 效率提升的關鍵拼圖。變頻器在低負荷運行時，雖然絕對電流減小，但為了維持電機的平穩運轉并減小轉矩脈動，系統依然需要保持甚至提高開關頻率。此時，每次開關動作所產生的開關損耗在總損耗中的權重會顯著增加。傳統 IGBT 在關斷過程中，由于雙極型器件需要時間來復合漂移區內的少數載流子，會產生一段綿延不絕的“尾電流”（Tail Current）。這部分尾電流在器件兩端承受高電壓的同時持續存在，導致了極其嚴重的關斷損耗（Eoff?）。不僅如此，與 IGBT 并聯的硅基快恢復二極管（FRD）在由正向導通轉向反向阻斷時，必須清除耗盡層內的存儲電荷，這就產生了巨大的反向恢復電荷（Qrr?）。反向恢復不僅自身帶來極高的反向恢復損耗（Err?），還會導致同一橋臂對管在開通時承受極大的浪涌電流，進而拉高了對管的開通損耗（Eon?）。

SiC MOSFET 作為單極型器件，其關斷過程僅涉及柵極電容的放電，完全依靠多數載流子導電，物理上杜絕了少數載流子存儲效應，因此完全不存在拖沓的尾電流現象，實現了近乎瞬間的干凈關斷。此外，SiC MOSFET 內部寄生的體二極管（或者外部并聯的 SiC 肖特基二極管 SBD）同樣沒有少數載流子參與反向恢復，其反向恢復電荷（Qrr?）幾乎可以忽略不計。

通過分析基本半導體大功率 ED3 系列 BMF540R12MZA3（1200V/540A）的實測雙脈沖測試（DPT）數據，可以清晰地看到這一優勢。在母線電壓 600V、負載電流 270A（該模塊的半載工況，更貼近 HVAC 日常運行狀態）、結溫 175°C 的嚴苛測試條件下，該模塊體二極管的反向恢復電荷 Qrr? 僅為 3.35 μC 到 4.91 μC 左右，這一數值相比同級別硅基模塊動輒幾十微庫侖的電荷量，實現了數量級上的降低。徹底消除尾電流和近乎于零的反向恢復特性，使得 SiC 變頻器的開關損耗相較于硅方案驟降百分之五十以上。

綜上所述，完全沒有拐點電壓的優異低電流傳導特性，疊加徹底消除尾電流和反向恢復電荷所帶來的極低開關損耗，這兩大物理機制的結合，賦予了 SiC 變頻器在中央空調系統最常駐留的低負荷工作區無可匹敵的效率優勢。最終，這種微觀層面的物理革新在宏觀系統層面上轉化為 5%-8% 的整體效能提升，徹底重塑了商業 HVAC 的能耗模型。

提升開關頻率與重構無源網絡：電感體積的大幅縮減

在電力電子系統的設計中，開關頻率與無源元件（電感、電容）的體積之間存在著深刻的耦合關系。傳統的中央空調變頻器廣泛受制于 IGBT 高昂的開關損耗，其開關頻率通常被死死限制在 4kHz 至 8kHz 的狹窄區間內。這種較低的開關頻率帶來了一系列工程妥協：首先，電機繞組中的電流諧波含量較高，容易引發明顯的轉矩脈動，導致 HVAC 壓縮機在運行時產生令人不悅的低頻聲學噪音（因為該頻率完全落在人耳最為敏感的聽覺范圍內）；其次，為了將輸出電流的紋波抑制在電機允許的安全閾值內，系統必須在直流母線（DC-link）和交流輸出端配置極其龐大且笨重的濾波電感器和薄膜電容器。

SiC MOSFET 憑借其極低的寄生電容和超低柵極電荷，徹底打破了這一頻率桎梏。基本半導體的測試數據詳盡展示了 SiC 器件的高頻潛力。以 BMF540R12MZA3 半橋模塊為例，其在 25°C 測試條件下的總柵極電荷（QG?）僅為 1320 nC。更關鍵的是，決定開關速度的核心參數——反向傳輸電容（Crss?，即米勒電容），在 VDS?=800V 時實測僅為 53.02 pF（上橋臂）至 92.14 pF（下橋臂）。極小的米勒電容意味著在開關瞬態，器件能夠以極短的時間跨越米勒平臺區，支持高達數十千伏每微秒（kV/μs）的電壓變化率（dv/dt）。數據表明，該模塊在關斷時的 dv/dt 輕易突破了 20 kV/μs 至 24 kV/μs 的驚人水平。這種風馳電掣的開關動作，使得變頻器的開關頻率可以毫無負擔地跨越 20kHz 的人耳聽覺上限，甚至向 40kHz 或更高的頻段進軍，從根本上消除了 HVAC 系統的變頻電磁噪音，極大地提升了商業樓宇的聲學舒適度。

開關頻率的成倍提升，直接觸發了系統中電感元件體積的指數級縮減。無論是中央空調系統中用于滿足電網諧波要求（IEC 61000-3-2）的有源功率因數校正（PFC）級，還是驅動壓縮機的電機逆變級，濾波電感（L）的設計均遵循法拉第電磁感應定律與基本的開關變換方程。以一個典型的三相或 PFC 電路為例，電感量 L 的大小與直流母線電壓（Vdc?）、開關頻率（fsw?）以及允許的電流紋波峰峰值（ΔI）成反比關系：

L∝fsw??ΔIVdc??

根據這一物理模型，當系統允許的紋波電流 ΔI 保持不變時，如果將變頻器的開關頻率 fsw? 從傳統的 8kHz 躍升至 24kHz（提升三倍），所需的濾波電感絕對感值將成比例下降至原來的三分之一。在實際工程應用中，結合高頻低損耗磁芯材料的優化配置，將開關頻率提升至數萬赫茲，能夠使系統中笨重的銅線繞組變壓器和濾波電感器的體積和重量削減百分之五十以上。

電感元件體積和感值的大幅縮減，在系統層面引發了極其有利的連鎖反應。一方面，線圈匝數的減少直接縮短了銅線的總長度，從而大幅降低了電感的直流電阻（DCR），顯著減少了電感本身的銅損（I2R 損耗），進一步推高了系統的整體效率。另一方面，對于安裝在商業大廈屋頂或空間局促的設備機房內的 HVAC 機組而言，沉重磁性元件的精簡使得變頻電控柜的體積大幅收縮，重量急劇下降。這不僅降低了整套暖通設備的物流運輸與吊裝成本，減少了對建筑結構的承重設計要求，更賦予了工業設計極大的靈活性，實現了高達 9 kW/kg 甚至更高的極致功率密度。

核心硬件解構：基本半導體工業級 SiC 模塊深度剖析

理論物理層面的所有優勢，最終都必須依托于高可靠性的封裝技術和工業級半導體模塊才能在復雜的商業空調現場落地。在這一領域，基本半導體（BASiC Semiconductor）針對工業控制與商用 HVAC 環境痛點，進行了深度的架構創新，其推出的 Pcore? 12 EP2 系列和 ED3 系列產品，為低碳建筑提供了強大的硬件引擎。

BMS065MR12EP2CA2：專為商業 HVAC 打造的高集成度中樞

BMS065MR12EP2CA2 是一款采用 Pcore? 12 EP2 先進封裝的 1200V 碳化硅 MOSFET 功率模塊，其最大連續漏極電流在 100°C 殼溫下達到 25A，最大脈沖電流為 50A，額定功率耗散為 140W。該模塊在設計之初就明確指向了商業暖通空調（Commercial HVAC）以及工業電機驅動控制領域，其技術參數的組合完美擊中了變頻器設計的諸多痛點。

該模塊在拓撲結構上的最大亮點在于其內部封裝的高度集成化。根據官方產品資料，Pcore? 12 EP2 創新性地集成了兩組三相橋（Dual Three-phase Bridges）電路。在典型的 HVAC 系統中，這一架構允許研發人員使用單一物理模塊，同時構建前端的交流-直流整流級（或基于 SiC 的三相有源功率因數校正 Active PFC）與后端的直流-交流逆變級。這種極高集成度的“All-in-One”設計，徹底清除了在分離器件或多個半橋模塊之間穿梭的冗長外部母線連接。根據電磁學原理，母線長度的縮短極大地降低了系統的雜散電感（Stray Inductance）。數據手冊顯示，該模塊內部的雜散電感（Lσ?）被嚴格控制在極低的 30nH 范圍內。在 SiC 器件以極高 dv/dt 和 di/dt 進行開關時，極低的雜散電感是抑制 V=L?(di/dt) 產生的破壞性電壓過沖和高頻振蕩的核心保障，從而確保了系統滿足嚴苛的電磁兼容（EMC/EMI）標準。

在效率與熱穩定性方面，該模塊內部采用最新的碳化硅芯片技術，在 25°C 條件下，在 VGS?=18V 且 ID?=20A 測試時，其芯片級典型導通電阻僅為 65 mΩ，端子測量值亦僅為 69 mΩ。即使在系統滿負荷運轉、虛擬結溫飆升至 175°C 的惡劣工況下，其芯片級導通電阻也僅緩和上升至 110 mΩ。同時，其輸入電容（Ciss?）典型值為 1300 pF，輸出電容存儲能量（Eoss?）僅為 60 μJ（在 VDS?=800V 時測得），這些優異的動態電容特性賦予了模塊極低的高頻開關損耗。這種即使在極端高溫下依然保持的低損耗特性，極大地增強了商用空調在夏季用電高峰期滿負荷運行時的穩定性和效率表現。

BMF540R12MZA3：重型冷水機組的澎湃動力

對于大型商業綜合體所需配置的兆瓦級冷水機組，系統需要承受數百安培的連續電流沖擊，這對功率模塊的電流密度和內阻提出了極其苛刻的要求。基本半導體的 ED3 系列半橋模塊 BMF540R12MZA3 為這類重型應用提供了完美解答。

這款基于第三代芯片技術的模塊，標稱電壓為 1200V，標稱電流（IDnom?）高達 540A。其最震撼的靜態參數在于極端的低內阻特性。在 25°C 時，該模塊的典型導通電阻被壓縮至驚人的 2.2 mΩ。通過實測數據可知，在 VGS?=18V,ID?=540A 的滿載測試下，其上橋臂的實際 RDS(on)? 僅為 3.14 mΩ，下橋臂為 3.76 mΩ。更加難能可貴的是其卓越的高溫穩定性：當結溫被推至 175°C 的物理極限時，上橋臂與下橋臂的導通電阻分別僅上升至 5.03 mΩ 和 5.45 mΩ。

此外，BMF540R12MZA3 展現出了極佳的阻斷能力裕量。盡管標稱為 1200V 器件，但在 25°C 下測試漏源擊穿電壓（BVDSS?）時，其實測值均穩定在 1591V 至 1663V 之間。這種高達四百伏的耐壓裕度，使得 HVAC 系統在面臨電網浪涌或高頻開關導致的瞬態尖峰時，擁有了堅不可摧的安全護城河。在如此龐大的電流等級下，該模塊的反向傳輸電容（Crss?）依然被控制在 53 pF 至 92 pF 的低位，再次印證了其在大功率變頻場合下無可替代的高頻開關優勢。

熱力學與封裝革命：Si3N4 陶瓷基板與全壽命周期可靠性

在中央空調系統中，變頻器的壽命往往直接決定了整機的維保周期和業主的總體擁有成本。商用 HVAC 系統在一年四季的運行中，壓縮機會隨著建筑內冷熱負荷的波動而頻繁啟動和停止。這種循環往復的運行模式會導致功率模塊內部產生劇烈的交變熱應力，即所謂的功率循環（Power Cycling）和溫度循環（Temperature Cycling）。

在傳統硅基功率模塊中，為了實現電氣絕緣與熱傳導的平衡，業界廣泛采用氧化鋁（Al2?O3?）或氮化鋁（AlN）作為直接鍵合銅（DBC）或活性金屬釬焊（AMB）的陶瓷覆銅基板。然而，這兩類傳統材料在面臨 SiC 技術帶來的高功率密度和極高結溫（175°C）沖擊時，暴露出嚴重的疲勞缺陷。

表 1：不同陶瓷基板材料在功率模塊中的物理特性對比分析

如表 1 所示，氧化鋁（Al2?O3?）雖然成本最為低廉，但其熱導率僅為 24 W/mk，且材質較脆，無法滿足 SiC 高熱通量散熱的需求。氮化鋁（AlN）雖然擁有高達 170 W/mk 的優異熱導率，但其機械性能堪憂，抗彎強度極差（僅為 350 N/mm2）。為了防止在應力下碎裂，AlN 基板必須增加厚度（典型厚度高達 630 μm），這在一定程度上削弱了其高導熱帶來的熱阻優勢。最致命的問題在于，這兩種材料在長期的溫度循環沖擊下，容易因材料間熱膨脹系數的不匹配而產生疲勞裂紋。實驗表明，經過 1000 次溫度沖擊后，Al2?O3? 和 AlN 的覆銅板極易出現銅箔與陶瓷層之間分層脫落的現象，直接導致熱阻驟增，最終燒毀芯片。

為了徹底攻克這一封裝級痛點，基本半導體的 BMS065MR12EP2CA2 和 BMF540R12MZA3 等工業模塊全面引入了高性能的氮化硅（Si3?N4?）AMB 陶瓷覆銅板。

極高的機械強度與熱阻優化：Si3?N4? 展現出了傲視群雄的機械性能。其抗彎強度高達 700 N/mm2，斷裂強度達到 6.0 Mpam?，抗機械應力能力極強，完全不易破裂。得益于這種卓越的堅韌性，工程師能夠將 Si3?N4? 基板的典型厚度大幅減薄至 360 μm。更薄的基板大幅縮短了垂直方向上的熱傳導路徑。因此，盡管 Si3?N4? 的絕對熱導率（90 W/mk）不如 AlN，但在實戰應用中，Si3?N4? AMB 結合高導熱的純銅底板（Copper Base Plate），最終構建出的模塊整體熱阻水平與厚重的 AlN 方案非常接近，實現了散熱與機械強度的完美平衡。

無可匹敵的熱循環可靠性：Si3?N4? 具備極低的熱膨脹系數（2.5 ppm/K），這一數值更接近于碳化硅半導體芯片本身以及封裝焊料的膨脹特性。極低的熱膨脹錯位使得模塊在承受極端冷熱交替時產生的層間剪切應力最小化。根據基本半導體的可靠性測試數據，在經歷了嚴酷的 1000 次溫度沖擊實驗后，Si3?N4? 陶瓷板依然保持了近乎完美的接合強度，未發生任何剝離分層現象。這一特性賦予了商用空調變頻器極其卓越的功率循環能力（Excellent power cycling capability），確保了其長達十余年的免維護長壽運行。

多重冗余的主動熱保護：除了先進的熱界面材料，Pcore? 12 EP2 模塊內部還緊密集成了一個負溫度系數（NTC）熱敏電阻。該傳感器標稱阻值 R25?=5kΩ，B值高達 3375 K。通過極其靠近發熱核心的物理布局，變頻器的 DSP 或 MCU 能夠以毫秒級的時間粒度精確讀取模塊的內部溫度，從而在結溫逼近安全極限（如 175°C）前，主動觸發降額運行或安全停機邏輯，進一步加固了 HVAC 系統在惡劣商業環境中的容錯底線。此外，模塊還具備 2500V 級別的基礎絕緣能力（符合 CTI > 200 標準），確立了高壓運行時的絕對安全。

驅動挑戰：高頻帶來的米勒效應陷阱與有源鉗位對策

盡管 SiC MOSFET 在降低能耗和提升頻率方面具有諸多革命性優勢，但其極快的開關速度也給逆變器的柵極驅動系統帶來了嚴峻的工程挑戰。最突出的問題便是橋式電路拓撲中不可避免的“米勒現象”（Miller Effect），這是威脅高頻 HVAC 系統安全運行的致命隱患。

在標準的商用空調兩電平三相逆變器中，上下兩個開關管共同組成一個橋臂。當控制系統發出指令，要求上橋臂開關管（Q1）以極高的速度開通時，由于 SiC MOSFET 的 dv/dt 極高（往往超過 20kV/μs），橋臂中點的電壓會被瞬間拉升。這一劇烈的電壓階躍，會通過一直處于關斷狀態的下橋臂開關管（Q2）的柵極-漏極寄生反向傳輸電容（Cgd?）耦合出一個被稱為“米勒電流”的位移電流（Igd?=Cgd?×dv/dt）。 這個米勒電流 Igd? 必須通過下橋臂驅動電路的關斷電阻（Rgoff?）流向負電源軌。在這個過程中，電流在 Rgoff? 上產生一個電壓降（左負右正的電壓 Vgs?=Igd?×Rgoff?），該電壓疊加在器件的柵源極兩端，會導致下橋臂原本應處于關斷負偏置狀態的柵極電壓被強行“頂起來”。

如果這一被抬高的柵極電壓超過了器件的閾值電壓（VGS(th)?），下橋臂就會被錯誤地導通。此時，上下兩個橋臂同時導通，形成致命的直通（Shoot-through）短路，瞬間產生足以炸毀整個模塊的巨大短路電流。 這一問題在 SiC 技術中尤為兇險。傳統 IGBT 的閾值電壓通常高達 5.5V，且門極可以忍受低至 -25V 的深度負壓，對米勒電壓尖峰的容忍度極高。然而，SiC MOSFET 的閾值電壓先天偏低。以 BMF540R12MZA3 為例，其在 25°C 時的典型 VGS(th)? 為 2.71V。并且，SiC 的閾值電壓具有顯著的負溫度系數，當模塊在 HVAC 滿負荷下結溫升至 175°C 時，其實測閾值電壓暴降至 1.85V。與此同時，SiC 的實戰關斷負壓通常僅被設定在 -2V 至 -5V 之間（例如 BMS065MR12EP2CA2 推薦關斷電壓為 -4V），這使得其抵抗誤導通的安全騰挪空間極其狹窄。溫度越高，開關越快，米勒誤導通的風險就呈指數級放大。

為了徹底拆除這顆高頻定時炸彈，基本半導體在其隔離驅動解決方案（如 BTD5350Mx 系列芯片）中，創新性地集成了副邊“有源米勒鉗位”（Active Miller Clamp）功能。 其反制機制如下：驅動芯片配置有一個專門的鉗位引腳（Clamp），直接與 SiC MOSFET 的柵極相連。在器件關斷期間，驅動芯片內部的高速比較器會實時監測柵極電壓。當比較器檢測到柵極電壓下降至安全閾值（相對芯片地約為 2V）以下時，比較器立刻翻轉輸出高電平，打開芯片內部一個阻抗極低的鉗位 MOSFET 開關（T5）。這條通道在寄生米勒電流 Igd? 產生時，為其提供了一條阻抗遠低于常規關斷電阻的“短路泄放回路”，將電流直接旁路至負電源軌。

在基本半導體搭建的雙脈沖測試平臺中，實測對比數據令人震撼。在 800V 母線電壓、40A 電流沖擊下，當 dv/dt 高達 14.76 kV/μs 時，如果未開啟米勒鉗位功能，下管的柵極電壓被嚴重干擾，瞬間飆升至危險的 7.3V，這遠超任何高溫閾值，必然導致災難性的直通。而在開啟有源米勒鉗位功能后，強大的旁路泄放能力將下管柵極電壓的波動死死鎖定在 2V 甚至 0V 的安全區內，實現了對負電壓的有效鉗制，從根本上杜絕了 SiC MOSFET 高頻應用中的誤開通現象。這一驅動層的護城河技術，是保障基于 SiC 變頻器的中央空調機組在惡劣工況下實現零故障長期運轉的先決條件。

政策協同：成為綠色建筑評價的核心硬件指標

技術的顛覆性優勢最終需要轉化為市場的話語權。在碳中和目標的指引下，SiC 變頻技術正在從單純的半導體元器件革新，演變為撬動全球綠色建筑評價標準體系的核心杠桿。通過硬件級別的能效越級，SiC 正在成為建筑物獲取高能效評分的關鍵“作弊碼”。

在國際層面，美國采暖、制冷與空調工程師學會（ASHRAE）發布的 90.1 標準，長期以來被尊為商用建筑能效設計的全球基準。在該標準的最新 90.1-2025 修訂周期中，監管機構大幅上調了對暖通空調設備變頻驅動系統（VFD）的強制效率要求。業界實測數據表明，工業電機驅動系統在采用 SiC 模塊替代傳統硅方案后，成功將 HVAC 相關的能源消耗削減了高達 18%。這一震撼性的節能成果，不僅為符合更嚴格的新版標準提供了完美的工程解答，更反向影響了標準的制定，使得 SiC 高效變頻器逐漸成為新建大型高標準商業設施的基礎準入門檻。

在中國，住房和城鄉建設部頒布的國家標準《綠色建筑評價標準》（GB/T 50378-2019）是評估和認證低碳建筑的最高規范。在這一評價體系中，“資源節約”與“節能與能源利用”是權重極高的核心得分項。該標準在第 7 章中明確提出了基于百分比階梯的空調系統節能賦分機制：若建筑的供暖空調系統能耗相比國家現行的建筑節能標準基線降低 10% ，該建筑即可獲得 5 分 的基礎加分；在此基礎之上，能耗每再進一步降低 10% ，即可額外再獲得 5 分，該單項的最高累計得分可達 30 分。

如前文物理機制深度剖析所示，僅僅通過將變頻器底層核心的硅基 IGBT 硬件替換為具有極低傳導損耗、無拐點電壓和極高開關效率的 SiC MOSFET 模塊，中央空調系統在最常態化的低負荷（部分負荷）運行期間，就能直接榨取出 5%-8% 的系統級效率提升。距離標準中第一個 10% 的得分門檻僅一步之遙。

如果將這 5%-8% 的硬件直觀效率紅利，與 SiC 賦予系統的高頻控制能力相融合，進一步優化永磁同步電機（PMSM）在低速下的高頻脈寬調制（PWM）策略，大幅降低電機鐵損與諧波損耗；同時在建筑層面接入基于樓宇自動化系統（BMS）的智能動態負荷追蹤算法，整個暖通空調系統的綜合能效將輕易跨越 10% 的得分基準，甚至有望向降低 20% 或 30% 沖擊，從而在嚴格的綠色建筑評分中獲取 10 分至 15 分以上的關鍵加分。

因此，站在開發商、建筑設計師以及設施管理者的視角，部署搭載了 SiC MOSFET 的先進中央空調系統，已經不再是一個單純的增加設備制造成本的技術極客行為，而是一項能夠直接拉升整棟建筑綠色認證星級、獲得大額政府節能補貼以及提升商業地產市場估值的長效投資戰略。SiC 變頻器，已然登堂入室，成為衡量現代建筑低碳成色的關鍵硬件標尺。

總結

工商業建筑作為現代社會運轉的能量黑洞，其能源結構的優化與脫碳進程，對全球氣候目標的實現具有決定性意義。作為建筑能耗的絕對主力，中央空調系統變頻器的 SiC 化，無疑是切開高能耗壁壘的最銳利的手術刀。

綜合以上深度的半導體分析與產業探討，我們可以得出以下確定性結論：

商業邏輯徹底閉環：受惠于新能源汽車 800V 浪潮帶動的龐大產能釋放及 200mm 晶圓技術的突破，疊加系統級體積縮減帶來的散熱與無源元件成本大幅下探，商用 HVAC 領域的 SiC 變頻技術將在 2026 年全面跨越成本平衡點，徹底消除阻礙其大規模普及的財務鴻溝。

打破頻率與體積枷鎖：SiC 器件極低的寄生電容和開關損耗，使得逆變器開關頻率得以躍升至 20kHz 甚至 40kHz 以上。這一高頻化革命不僅消滅了電磁噪音，更依據電磁感應定律，將沉重的濾波電感等被動元件的體積和重量削減 50% 以上，造就了前所未有的極致功率密度。

重新定義低負荷效率極限：通過物理層面上摒棄 IGBT 固有的雙極型拐點電壓懲罰，并徹底消滅逆向恢復電荷與關斷尾電流，SiC MOSFET 在中央空調占據絕大部分運行周期的低負荷狀態下，實現了高達 5%-8% 的效率躍升，直擊傳統系統的能耗死穴。

材料學與驅動電路的硬核護航：以基本半導體（BASiC）為代表的先鋒企業，通過在 Pcore? 12 EP2 等模塊中引入抗彎強度極高且熱膨脹匹配度完美的 Si3?N4? 氮化硅陶瓷基板，徹底根治了頻繁啟停帶來的熱分層痼疾；輔以副邊有源米勒鉗位技術的驅動芯片，成功構筑了在 175°C 結溫與極高 dv/dt 下零誤導通的絕對安全防線。

隨著各國氣候政策的收緊以及《綠色建筑評價標準》（GB/T 50378-2019）賦分機制的強力引導，基于 SiC 的高能效變頻器將成為房地產行業不可或缺的核心資產。展望未來，完全擁抱寬禁帶半導體的智能化微型氣候控制系統，必將以前所未有的高效率、高可靠性與緊湊度，開啟全球低碳建筑與綠色工業運轉的全新篇章。
