共聚焦顯微鏡是一種高精度的光學成像設備，廣泛應用于半導體、材料科學等領域。成像質量高度依賴于焦平面的準確性，傳統手動調焦方式主觀性強、效率低，且在長時間成像過程中，外界振動、溫度變化等因素容易導致焦點漂移，影響圖像清晰度。下文，光子灣科技將詳細探究共聚焦顯微鏡的自動聚焦與漂移補償系統的應用價值。

#Photonixbay.

共聚焦顯微鏡的自動聚焦原理

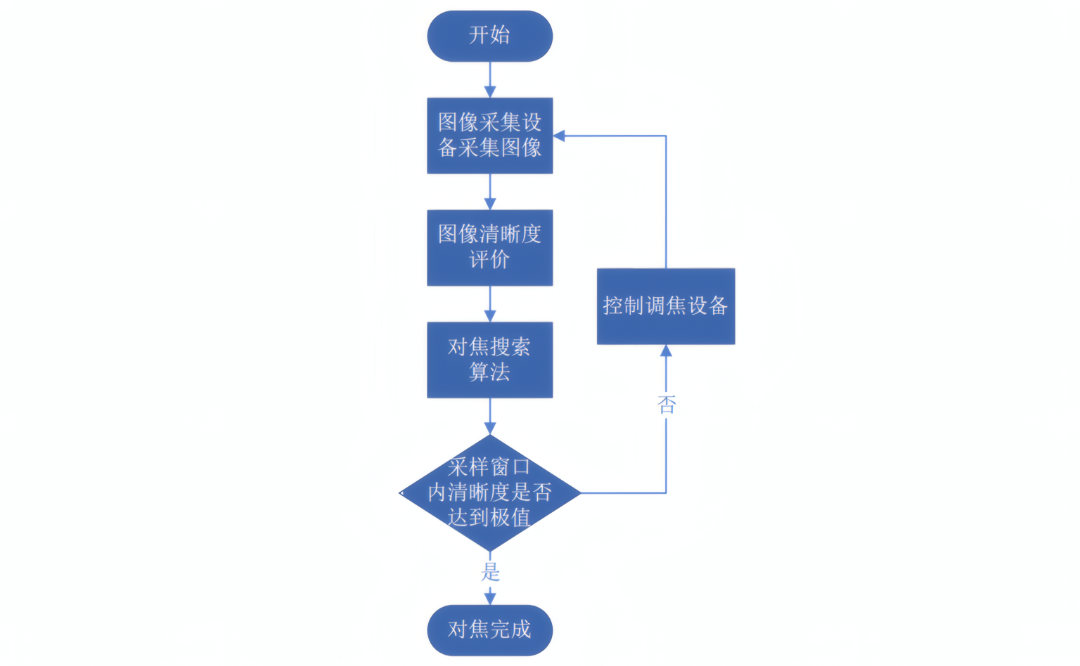

自動聚焦系統工作流程圖

自動聚焦的核心在于通過圖像處理技術判斷焦面位置。本系統采用基于CMOS相機的主動式對焦策略，利用780 nm近紅外激光作為光源，通過分析反射光斑的形狀和位置變化，判斷離焦方向與大小。當光斑為完整圓形時表示準焦；若為半圓形，則根據半圓方向判斷正負離焦狀態，并計算離焦量。

#Photonixbay.

共聚焦顯微鏡的漂移補償原理

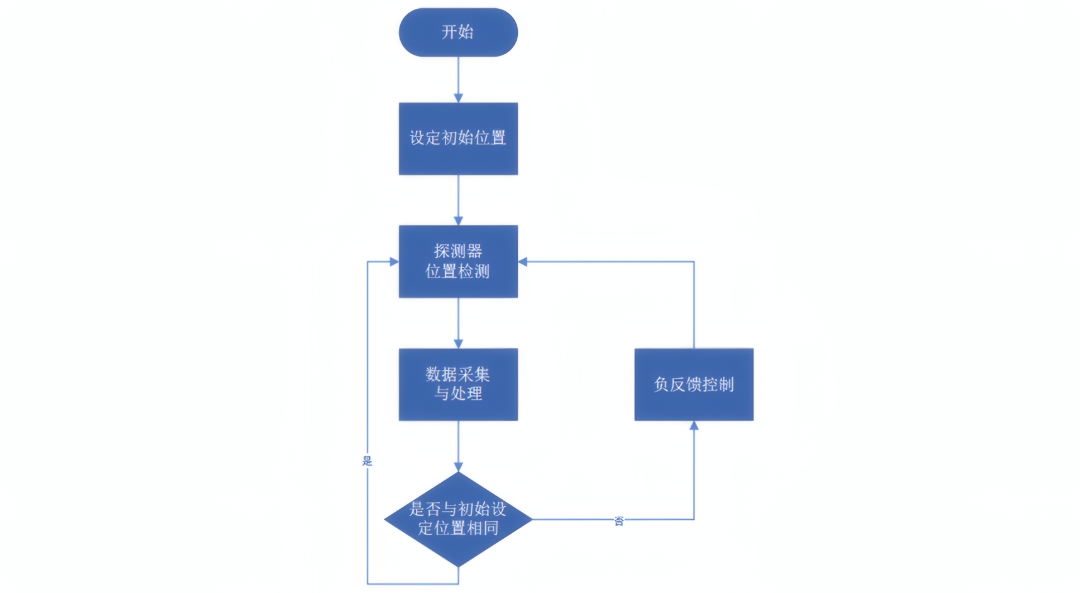

漂移補償系統工作流程圖

漂移補償系統通過實時監測光斑重心位置的變化，反饋控制Z軸位移裝置，補償因環境擾動引起的焦點偏移。系統利用光斑重心坐標與焦點位置之間的線性關系，實現對微小位移的精確補償，穩定性精度可達98.9 nm。

#Photonixbay.

系統組成與硬件選型

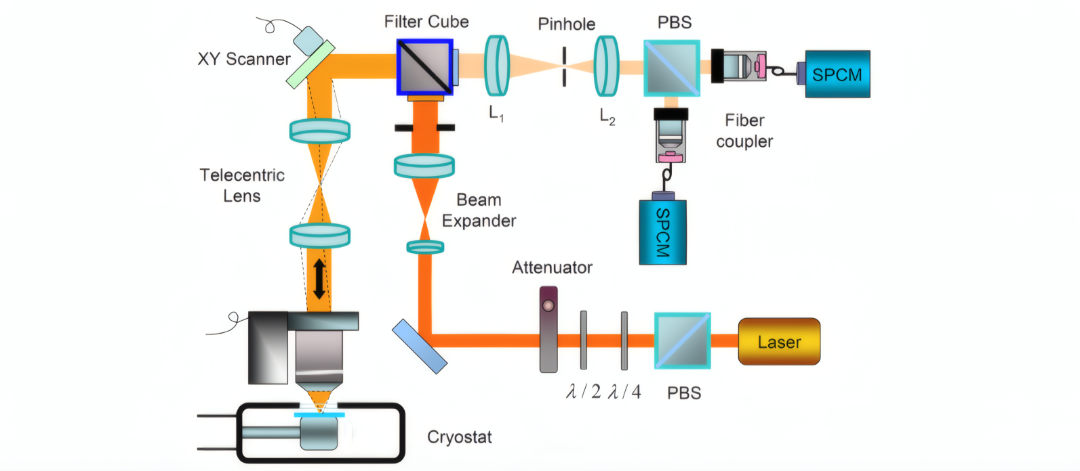

共聚焦顯微鏡成像原理示意圖

光源：780 nm近紅外激光，功率30 mW，輸出抖動≤5%，避免干擾共聚焦顯微鏡工作波長。

探測器：CMOS相機，分辨率1292×964，幀率43 fps，具備高響應速度和高分辨率。

Z軸位移裝置：結合步進電機（大范圍移動）與壓電位移臺（高精度調節），實現行程與精度的兼顧。

系統通過分束鏡、二向色鏡等光學元件將激光引入顯微鏡主光路，反射光斑經CMOS采集后傳輸至計算機進行處理。

#Photonixbay.

圖像處理與軟件實現

1. 圖像預處理

采集到的光斑圖像首先進行灰度化處理，采用加權平均法。隨后使用大津算法進行自適應二值化分割，提取光斑區域。最后通過形態學開閉操作去除噪聲、填充空洞，為后續分析打下基礎。

2. 光斑擬合與重心計算

圓擬合：采用霍夫變換對光斑進行圓形擬合，獲取圓心坐標與半徑，用于判斷離焦狀態。

重心計算：通過灰度重心法計算光斑的重心坐標，用于漂移補償中的位移判斷。

3. 軟件架構

基于C++與QT框架開發了多線程控制程序，包含主界面線程與圖像處理線程。主界面負責顯示圖像與用戶交互，圖像處理線程負責算法運算與位移臺控制，確保系統實時性與穩定性。

系統測試與分析

1. 自動聚焦性能測試

通過對比開啟與關閉自動聚焦系統時所采集的圖像清晰度，驗證系統有效性。采用離散余弦變換（DCT）作為清晰度評價函數，實驗結果顯示，開啟自動聚焦后圖像清晰度均值顯著提升。系統聚焦速度為0.5 μm/s，靈敏度為46.2 nm。

2. 漂移補償性能測試

通過手動調節步進電機模擬焦點漂移，系統實時反饋調節壓電位移臺。實驗數據顯示，補償后系統穩定性精度為98.9 nm，能夠滿足共聚焦顯微鏡長時間成像需求。

綜上，本文探究了集成自動聚焦與漂移補償功能的共聚焦顯微鏡系統。該系統通過光斑圖像處理與反饋控制，實現了快速、精準的自動聚焦與穩定的焦點保持，可解決共聚焦顯微鏡在長時間成像中的焦點偏移的問題。

#Photonixbay.

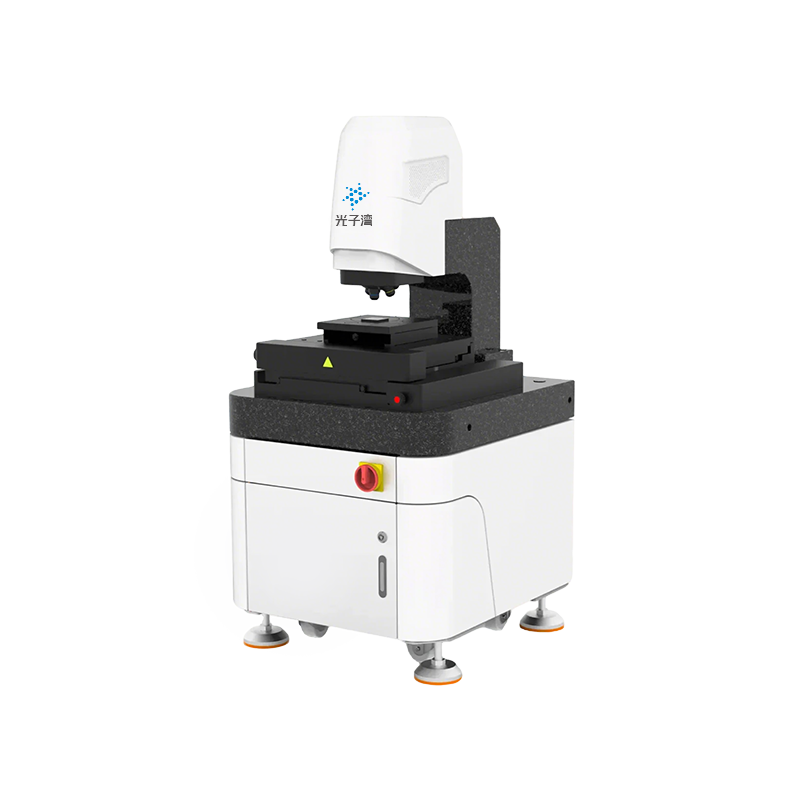

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
